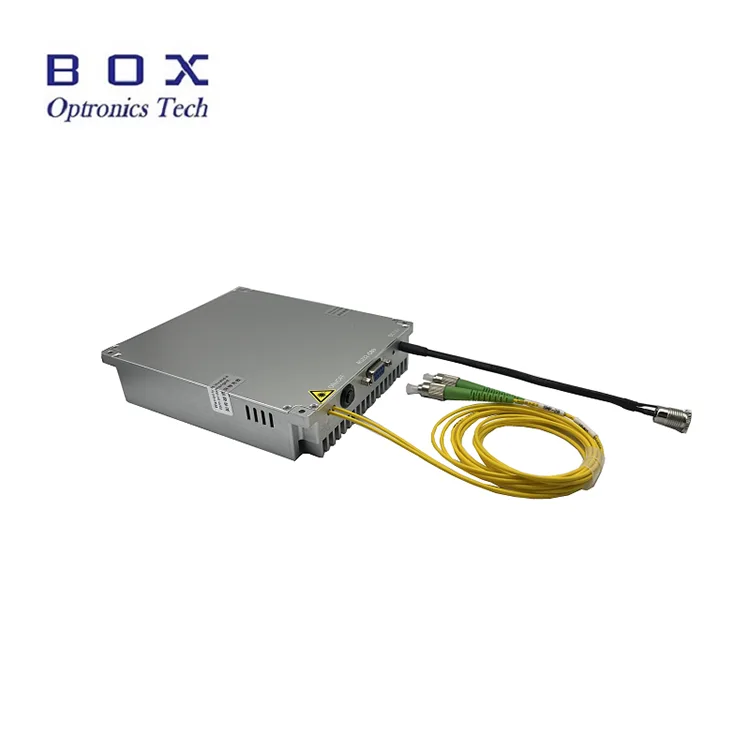

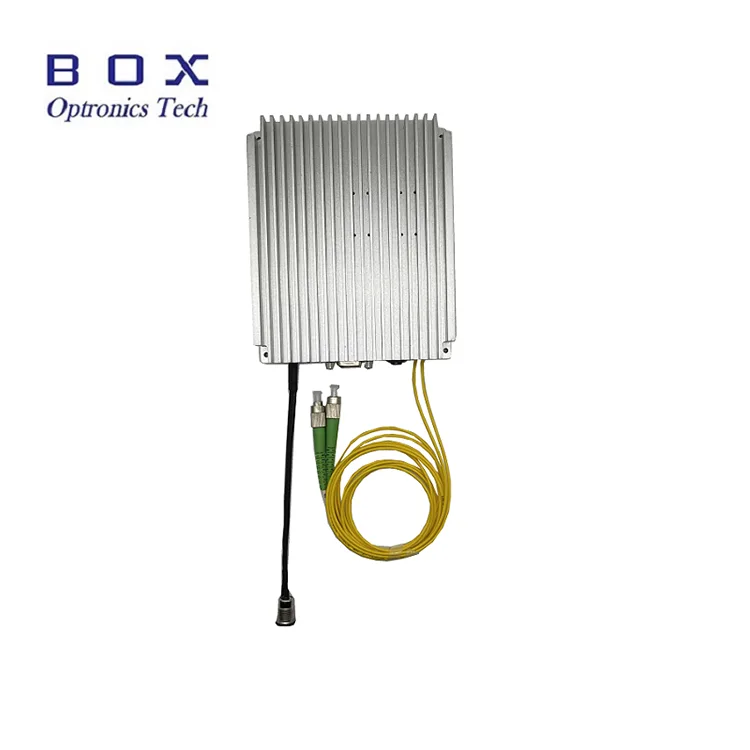

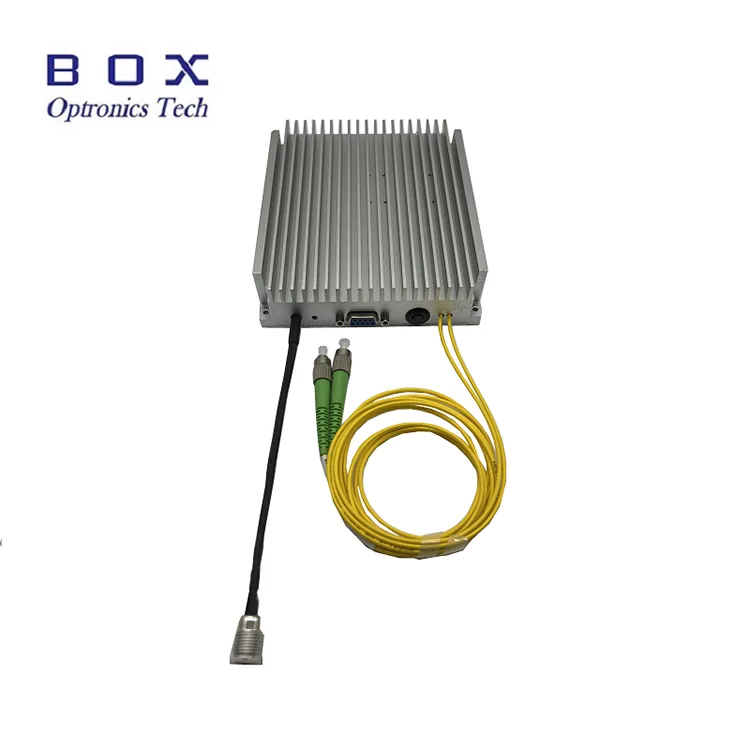

Gumagamit ang Ytterbium-Doped Fiber Amplifier (YDFA) ng semiconductor pump laser upang pukawin ang ytterbium-doped gain fiber, na nagbibigay ng mahusay na optical amplification sa 1030–1080nm wavelength range. Ang amplifier ay nag-aalok ng opsyonal at patuloy na adjustable na saturated output power sa 17/20/23/25/26/27/30/33/37/40dBm, na nagtatampok ng mataas na nakuha, mababang ingay, at matatag na pagganap ng output.
Available sa parehong benchtop at compact na mga configuration ng module, sinusuportahan ng YDFA ang front-panel control, serial communication, at PC software operation, na ginagawang angkop para sa mga application tulad ng 1064nm laser amplification sa siyentipikong pananaliksik, mga industrial laser system, fiber laser application, at precision optical measurement system.
|
Mga Parameter |
Yunit |
Mga halaga |
Mga Tala |
|
Operating wavelength |
nm |
1030~1070, 1040~1080 |
|
|
Lakas ng input |
dBm |
0~10 |
Nako-customize |
|
Saturated na kapangyarihan ng output |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Input |
|
Ang ingay na pigura |
dB |
≤5.0 |
|
|
Nakadepende sa polariseysyon |
dB |
<0.3 |
SM fiber |
|
Polarization extinction ratio |
dB |
>20 |
PM hibla |
|
Input/Output paghihiwalay |
dB |
>35 |
|
|
Uri ng hibla |
- |
Hi1060 o PM980 |
|
|
Konektor |
- |
FC/APC |
|
|
Operating mode |
- |
ACC/APC(1) |
|
|
Mga sukat |
mm |
260(W)×280(D)×120(H) |
Benchtop(17-26dBm) |
|
260(W)×320(D)×120(H) |
Benchtop(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
Benchtop(37-40dBm) |
||
|
125(W)×150(D)×20(H) |
Module(17~20dBm) |
||
|
139(W)×206(D)×27(H) |
Module(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
Module(27~40dBm) |
||
|
Power supply |
V |
AC 110~240V, <30W |
Benchtop |
|
Power supply |
V |
5V DC, <15W |
Module |
|
Control mode |
- |
RS232 Serial na komunikasyon |
Module |
|
Interface ng Komunikasyon |
- |
DB9 Babae |
Module |
|
Temperatura ng pagpapatakbo |
℃ |
-5~+35 |
|
|
Saklaw ng kahalumigmigan sa pagpapatakbo |
% |
0~70 |
|
● Malawak na hanay ng wavelength;
● Mataas na output power hanggang 40dBm;
● Mababang ingay;
● Hi1060 o PM980 opsyonal.
● Nonlinear na optika; l
● Microwave photonics;
● magkakaugnay na LiDAR system.

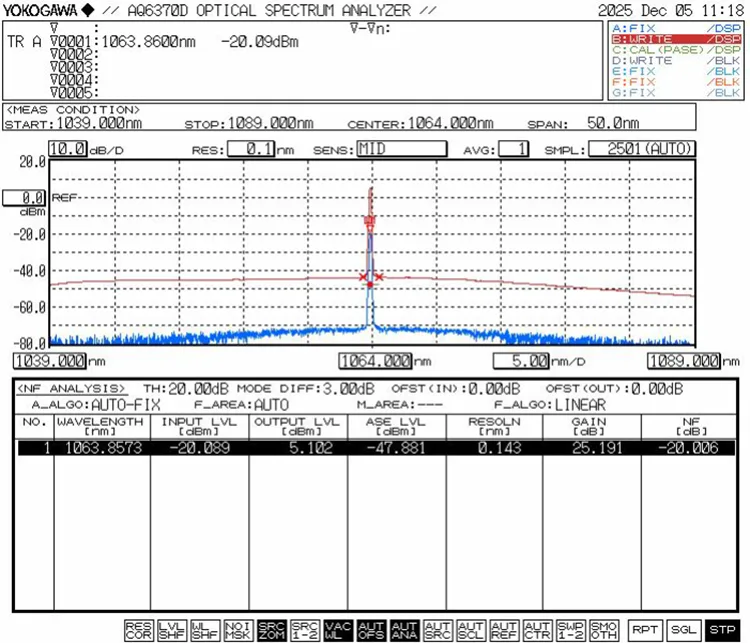

● Optical Spectrum ng Amplified 1064nm signal 0dBm input power, 3A
● Power instability@output power 27dBm, 0dBm input 1064nm, APC mode

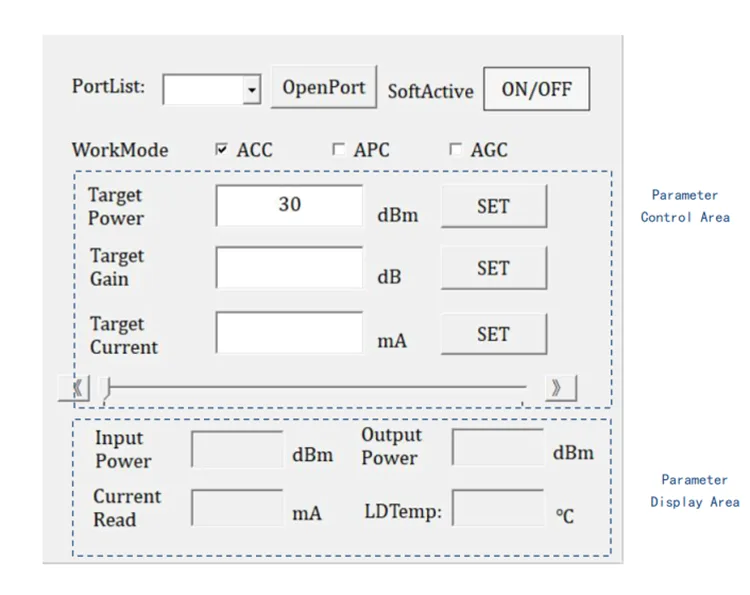

● PC control software interface

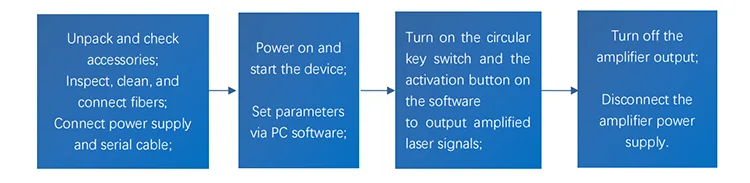

Hakbang 1. Pag-unpack at Pag-assemble: Bago mag-assemble, tingnan kung kumpleto ang lahat ng accessory, kabilang ang power cable o power adapter, fiber jumper, operation manual, test report, atbp.
Ikonekta ang power supply: Benchtop amplifier ay maaaring direktang konektado sa AC power; Ang mga modular amplifier ay dapat na konektado sa isang DC switching power supply o regulated power supply na nakakatugon sa kanilang mga kinakailangan sa power supply.
Gumamit ng mga espesyal na kagamitan at kasangkapan (fiber end-face inspector, fiber connector cleaning kit) upang siyasatin at linisin ang dulo ng fiber connector. Kapag ito ay ganap na malinis, gumamit ng mga fiber jumper upang ikonekta ang signal light source sa amplifier input port.
Hakbang 2. I-on ang power supply ng amplifier, piliin ang working mode sa PC software, at itakda ang mga parameter gaya ng output power o pump current.
Tandaan: Sa tuwing naka-on ang amplifier module, ang working mode (APC/ACC) at ang gumaganang current o output power ng amplifier ang mga setting ng parameter mula sa huling paggamit. Kung kailangan ang pagsasaayos, maaari itong baguhin sa pamamagitan ng PC software. Ang amplifier ay karaniwang nakatakda sa pinakamababang kasalukuyang gumagana at pinakamababang lakas ng output bilang default sa pabrika.
Hakbang 3. Pindutin ang activation key switch (ACT) sa module at i-click ang soft activation switch (SOFTACTIVE) sa PC software. Sa oras na ito, ang laser signal ay nagsisimulang palakasin at output. Sa panahon ng eksperimento, ang working mode at output power ay maaaring isaayos sa isang napapanahong paraan kung kinakailangan.
Tandaan: Kapag nasa light-emitting state ang amplifier (naka-on ang activation switch), mahigpit na ipinagbabawal na isaksak, i-unplug, o ikonekta ang mga fiber jumper connectors; kung hindi, ang dulo ng fiber jumper connector at ang amplifier mismo ay malamang na masira, na humahantong sa mga malfunctions.
Setp4. Pagkatapos gamitin, i-off ang activation key switch (ACT) para putulin ang amplifier output, patayin ang power supply, at idiskonekta ang fiber connection.
|
YDFA |
Lakas ng output |
Uri ng hibla |
Dimensyon |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-doped Fiber Amplifier |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
M: Modyul B: Benchtop |
hal: YDFA-27-PM-M
(Impormasyon ng order: Ytterbium-doped Fiber Amplifier, 27dBm output power, na may PM980 fiber, module package).
● Mga tuntunin ng quote
(1) EXW:
Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics na gamitin ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.
(2) DAP:
Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.
(3) Iba pa
● Mga tuntunin ng pagbabayad
Available ang PayPal at T/T.
Produksyon: 10-15 araw ng trabaho. (Kung may ilan sa stock, mas mabilis itong maipadala.)
Ang internasyonal na logistik: 3-5 araw ng trabaho.
● Dapat gumana ang amplifier sa loob ng na-rate na optical signal wavelength at power range. Huwag mag-input ng mga optical signal na lampas sa tinukoy na hanay. Sumangguni sa ulat ng pagsubok ng produkto para sa mga partikular na parameter.
● Bago magsimula, tiyaking naka-off ang power switch at key switch, pagkatapos ay ikonekta ang power supply. Kapag nagsasara, i-off muna ang key switch, at idiskonekta ang power supply pagkatapos lumabas ang output indicator. Huwag direktang putulin ang power supply kapag gumagana ang amplifier.
● Ang madalas na pagsasaksak/pag-unplug ng mga input at output fiber connectors ay hindi inirerekomenda, dahil maaari itong magdulot ng kontaminasyon ng alikabok, tumaas na pagkawala ng pagpasok, o pagkasunog ng dulo ng fiber connector.
● Ang FC/APC connector sa pangunahing output port ay para sa power testing lamang; mahigpit na ipinagbabawal na ikonekta ito sa iba pang fiber connectors. Kung ang output fiber ay kailangang konektado sa iba pang mga fibers, inirerekomenda ang fusion splicing na may fiber fusion splicer.
● Ilayo ang device sa kahalumigmigan, alikabok, at kaagnasan; itago ito sa isang tuyo na lugar.
● Panahon ng Warranty:
Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.
● Mga Pagbubukod mula sa Libreng Warranty:
Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatan na tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:
(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.
(2) Mga malfunction dahil sa hindi tamang operasyon ng user.
(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.
(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.
(5) Mga binago o hindi kumpletong label ng warranty sa housing.
(6) Pinsala o pagkawala sa panahon ng transportasyon.
