1064nm Multimode Fiber High-Power Pump Source

Talaan ng mga Nilalaman

1. Panimula ng 1064nm Multimode Fiber High-Power Pump Source

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Karaniwang Kagamitan

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

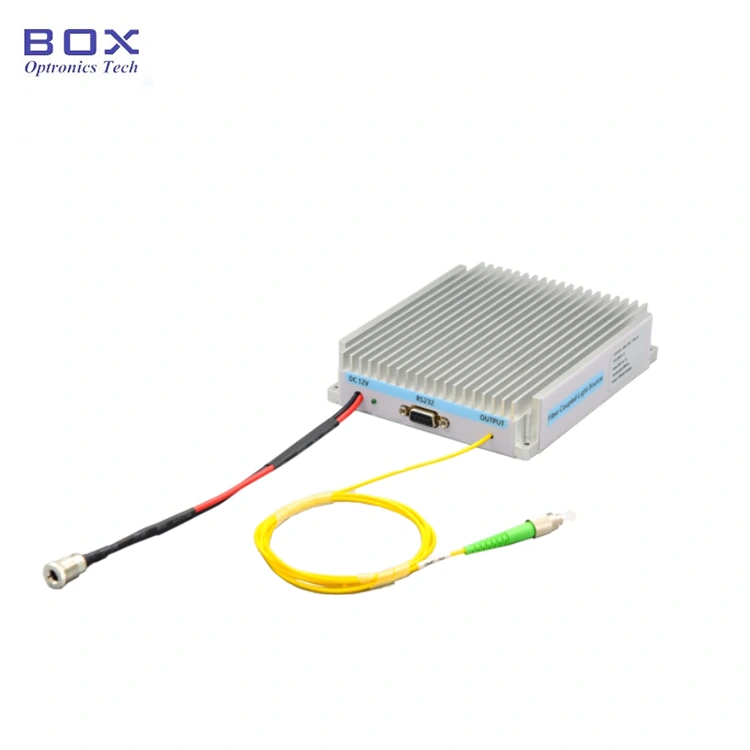

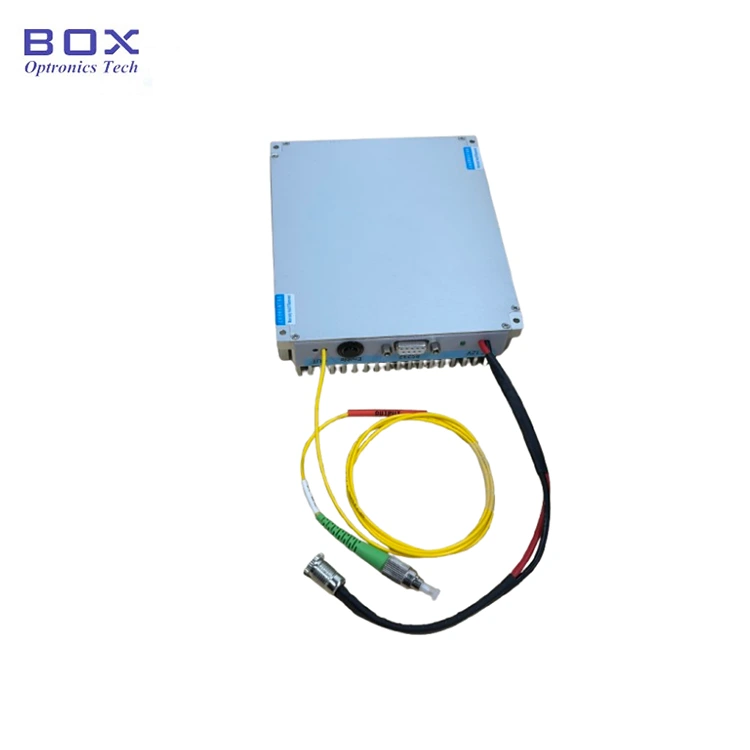

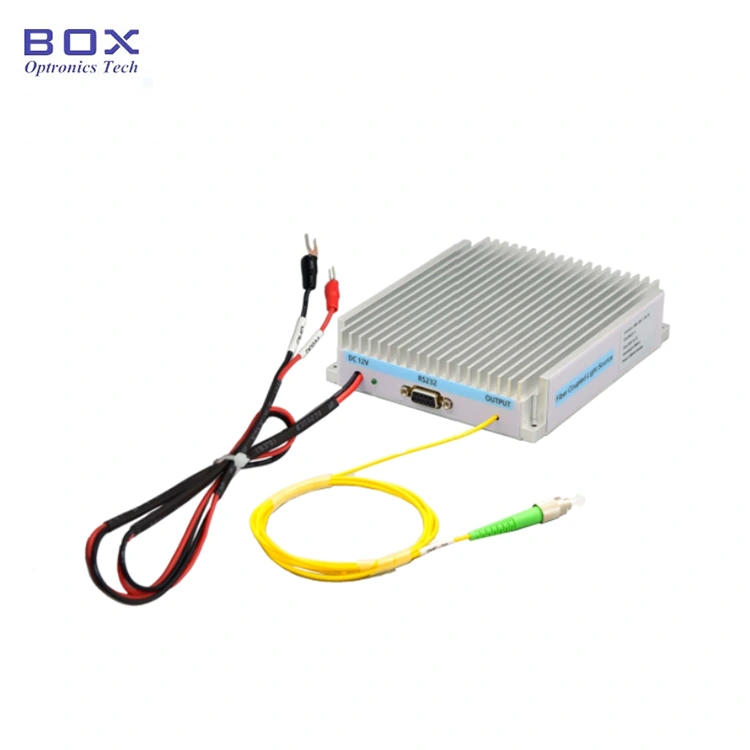

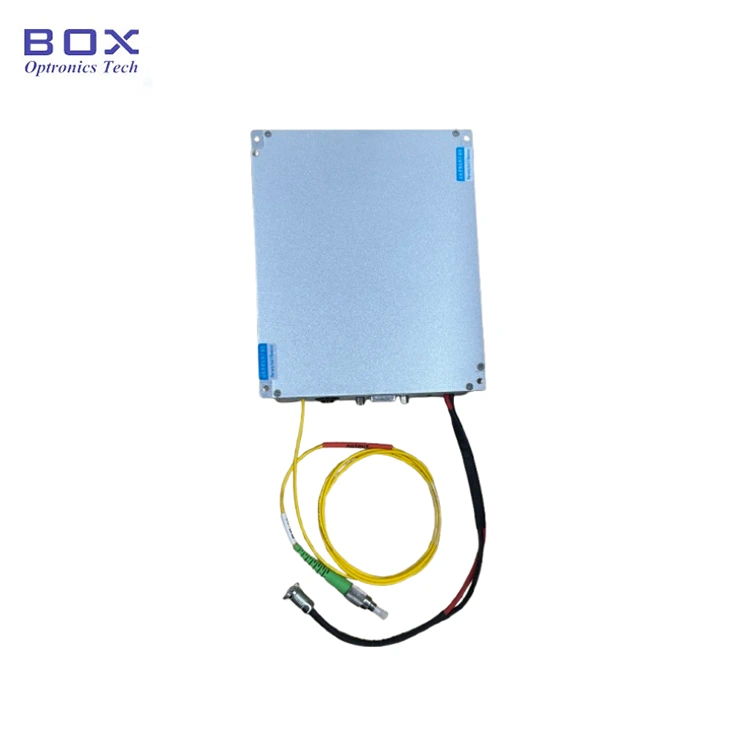

Ang 1064nm high-power laser source ay batay sa a high-performance semiconductor laser chip, na may 105/125um fiber-coupled na output, at isang patuloy na kasalukuyang circuit sa pagmamaneho na idinisenyo upang matiyak na ligtas at matatag pagpapatakbo ng laser. angkop para sa mga aplikasyon sa fiber laser pumping, biomedicine, at iba pa. Sa pangmatagalang paggamit, dapat bigyang pansin ang pagwawaldas ng init ng pinagmumulan ng laser.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Mataas na katatagan;

● Mataas kapangyarihan ng output;

● Module package na may pagsubaybay sa komunikasyon para sa madaling pagsasama;

● Magbigay ng FC/UPC o SMA905 connector.

Mga Application ng Produkto

● Fiber laser pumping;

● Biomedicine;

● Pagproseso ng materyal na laser.

produkto Mga Detalye

● Mga Karaniwang Accessory

Operasyon Mga hakbang

Hakbang 1. Pag-unpack: Bago mag-assemble, suriin kung ang lahat ng mga accessory ay kumpleto, kabilang ang pump source module, USB data cable, power adapter, test report, atbp.

Step2.Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang kapangyarihan mga kinakailangan sa supply. Gamitin lamang ang orihinal na katugmang power adapter (DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Ibinigay ang power adapter ayon sa mga lokal na pamantayan ng boltahe.)

Step3.Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin matapos makumpirma na walang polusyon at pinsala.

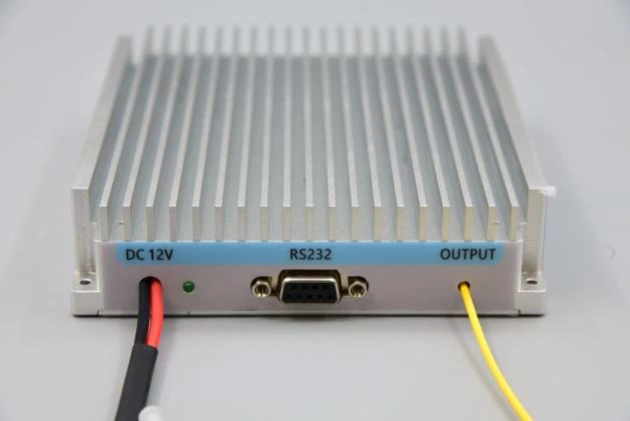

Setp4.Kumonekta sa host computer: Gamitin ang USB-RS232 DB9 Data Cable para ikonekta ang 1064nm Multimode Fiber High-Power Pump Source at ang computer; ang computer ay dapat munang mag-install ng isang nakalaang serial port driver upang matukoy ang USB-RS232 serial port data cable, kung hindi man ang host computer software at ang light source module ay hindi maaaring tama konektado at nakipag-ugnayan. Pakitanong sa Box Optronics ang driver.

Step5.Control software: Nagbibigay ang Box Optronics ng serial command o PC software sa kontrolin ang LD current at LD temperature ng 1064nm Multimode Fiber Pinagmulan ng High-Power Pump. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, pataasin ang drive kasalukuyang mabagal sa paunang operasyon. Huwag ilapat kaagad ang buong kasalukuyang.)

Hakbang6.Pagkatapos gamitin, i-click ang close button, patayin ang power supply, at idiskonekta ang koneksyon ng hibla.

Pag-order impormasyon

hal: BFL-1064-20M1 -FU-M

(Impormasyon ng order: 1064nm Multimode Fiber High-Power Pump Source, 20W output power, na may 105/125um 0.22NA fiber, FC/UPC connector, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 15 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

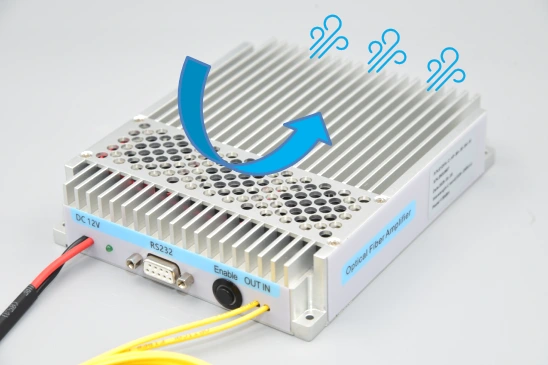

● Sa pangmatagalang paggamit, dapat bigyang pansin ang init pagwawaldas ng pinagmulan ng laser. Ang pinagmumulan ng laser ay dapat na maayos sa init lababo at pinalamig ng bentilador.

● Bago gumamit ng laser source na may fiber connector, ito ay kinakailangan upang matiyak na ang dulo ng mukha ng fiber optic connector ay malinis upang maiwasan nasusunog ang fiber optic plug, na hindi sakop ng libreng warranty.

● Tiyakin na ang lahat sa lugar ay nakasuot ng naaangkop na kaligtasan ng laser eyewear upang maprotektahan laban sa radiation na nabuo ng laser. Ito ay ipinapalagay na pamilyar ang operator sa mga panganib na kasangkot sa operasyon ng laser at mga kasanayan sa kaligtasan ng laser.

● Kapag ginagamit ang device, maaaring maglabas ang device ng maraming watts ng optical radiation. Nagpapakita ito ng parehong panganib sa kaligtasan sa mata at potensyal na pinagmumulan ng init upang mag-apoy ng mga nasusunog.

● Mag-install ng sapat na beam stop upang makuha ang optical radiation mula sa dulo ng hibla. Tiyakin na ang output ay nakadirekta sa isang naaangkop na beam stop o ang nilalayong target.

● Palaging i-rampa ang kasalukuyang inilapat sa device mula sa zero hanggang sa nais na antas. Baligtarin ang pamamaraang ito kapag pinapatay ang diode.

● Ang operasyon sa mga kapangyarihan at temperatura na higit sa pagtutukoy ay mapabilis ang pagtanda ng device at maaaring sirain ang device.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
