1310nm 80mW SLD high power Light Source

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1310nm 80mW SLD high power Light Source

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Detalye ng Produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at After-Sales Service

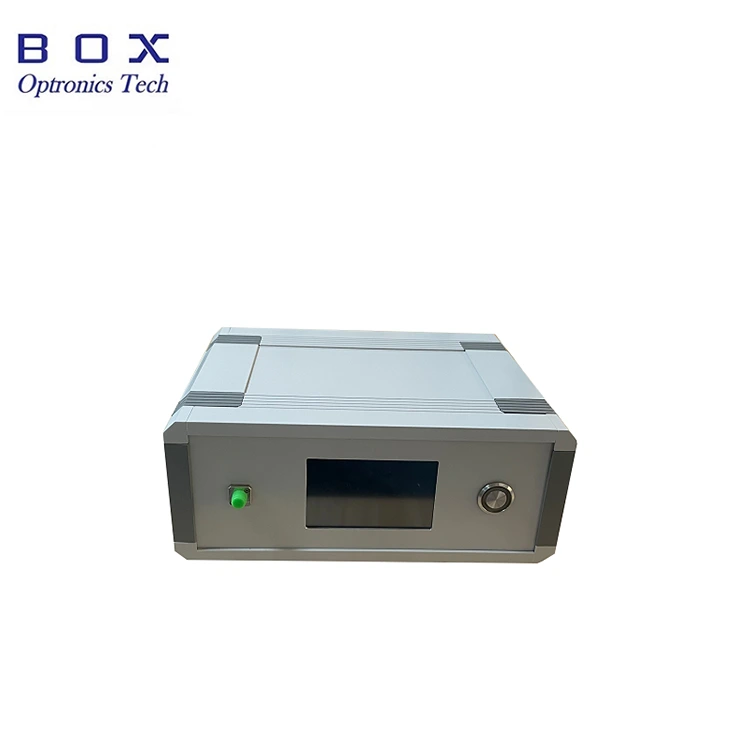

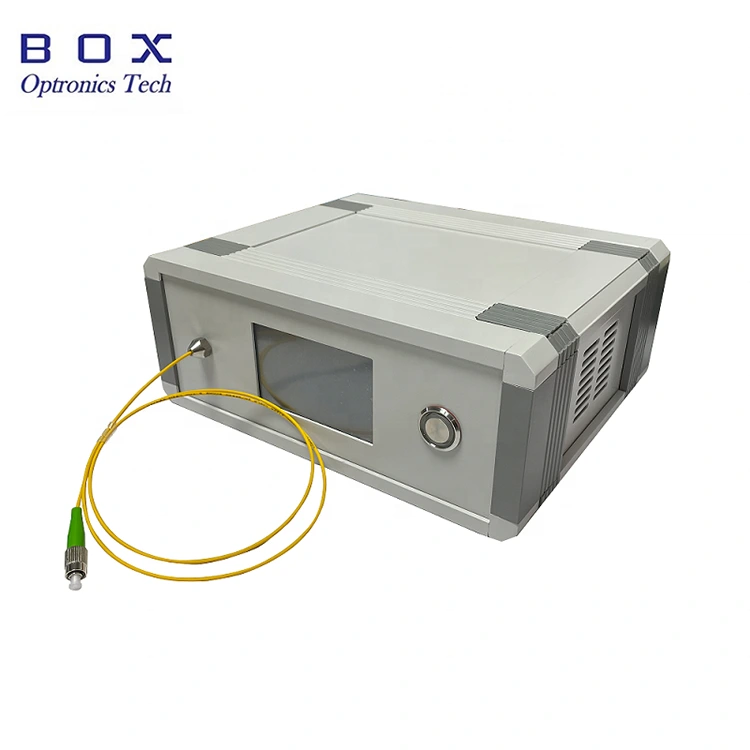

Panimula ng Produkto-1310nm 80mW SLD high power Light Source

Gumagamit ang Box Optronics' 1310nm 80mW SLD high power Light Source ng mga advanced na semiconductor laser chips at dedikadong integrated circuit para maghatid ng mataas na power, pambihirang stability, at mababang power consumption. Nagbibigay ang light source na ito ng output power na hindi bababa sa 80 mW (na may karaniwang halaga na 100 mW), na pinagsama sa pamamagitan ng single-mode o polarization-maintaining fiber. Nilagyan ito ng touchscreen na interface na nagbibigay-daan para sa pagsasaayos ng kasalukuyang pinagmumulan ng ilaw at output ng kuryente.

Mga Detalye ng Produkto-1310nm 80mW SLD high power Light Source

Mga Tampok ng Produkto-1310nm 80mW SLD high power Light Source

● Mataas na kapangyarihan: min.80mW, typ.100mW.

● Power at parang multo na matatag;

● LCD touchscreen, madaling patakbuhin;

● SMF-28e/ PM Fiber.

Mga Application ng Produkto-1310nm 80mW SLD high power Light Source

● Fiberopticsensing;

● Passive component insertion loss testing;

● Malalim na medikal / biological imaging.

Mga Detalye ng Produkto-1310nm 80mW SLD high power Light Source

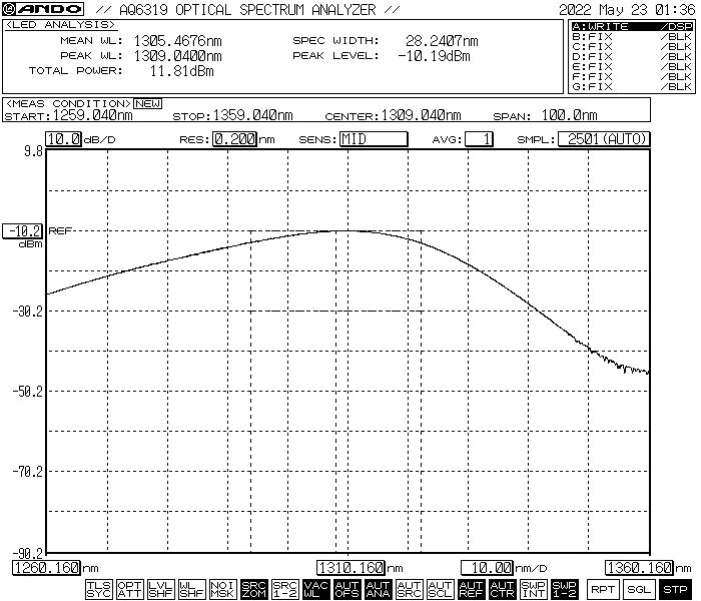

● Karaniwang spectrum

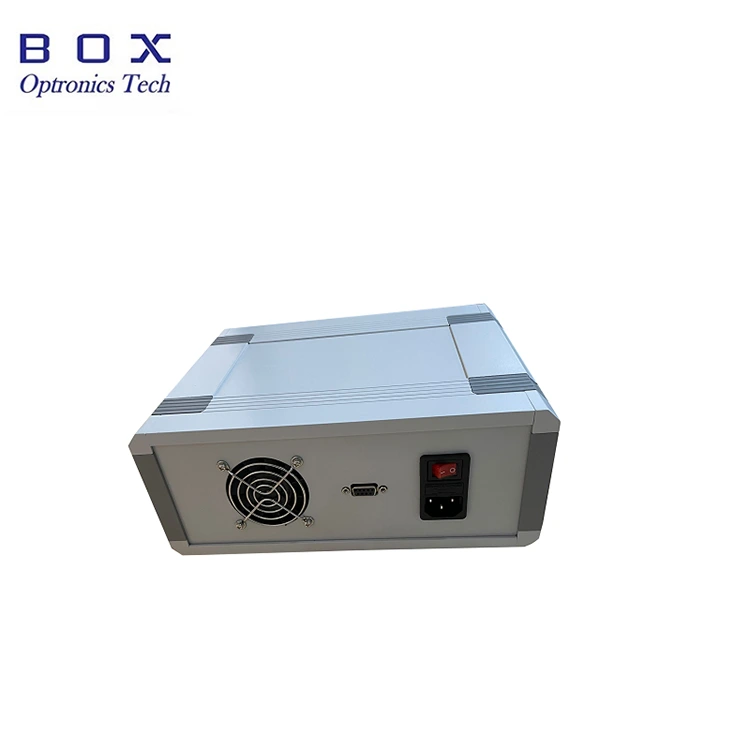

● Rear View: may fan cooling, communication interface, power switch, power port.

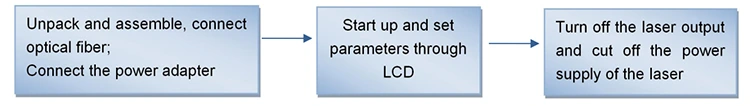

Mga Hakbang sa Operasyon-1310nm 80mW SLD high power Light Source

Hakbang 1. Pagbubukas at pagpupulong:

Pakisuri kung kumpleto ang mga accessory bago ang pagpupulong.

Hakbang 2. Ikonekta ang power supply:

Ipasok ang power cord sa power cord socket ng chassis backplane at ikonekta ang power supply.

Hakbang 3. Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon at pinsala.

Setp4. I-on ang pinagmumulan ng ilaw:

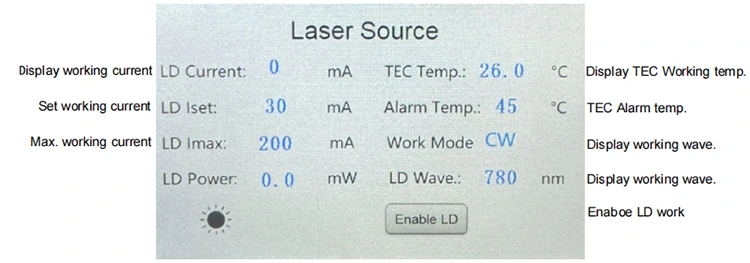

I-on ang power switch sa likod. Tandaan: sa ngayon, ang gumaganang current at power value ay ang mga parameter na itinakda noong huling shutdown. Kung kailangan mong ayusin ang mga ito, maaari mong hawakan at baguhin ang mga ito sa pamamagitan ng LCD screen. Pagkatapos itakda ang naaangkop na kasalukuyang gumagana, i-activate ang laser output sa pamamagitan ng switch na "I-enable ang LD".

Hakbang 5. Pagsara

Pagkatapos gamitin, i-off ang front panel “enable LD” para i-off ang laser output at i-off ang power switch, idiskonekta ang power cord.

Impormasyon sa pag-order-1310nm 80mW SLD high power Light Source

hal: BSLD-1310-1HSM-FA-B

(Impormasyon ng order: 1310nm 100mW SLD high power Light Source, na may SM fiber, FC/APC connector, Benchtop package).

Datasheet at Testsheet-1310nm 80mW SLD high power Light Source

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad-1310nm 80mW SLD high power Light Source

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ng EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time-1310nm 80mW SLD high power Light Source

Tumatagal nang humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung may ilan sa stock, mas mabilis itong maipadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili-1310nm 80mW SLD high power na Light Source

● Kapag nagsisimula, kumpirmahin muna na naka-off ang power switch at button switch, at pagkatapos ay ikonekta ang power supply. Kapag nag-shut down, kumpirmahin muna ang disable LD off switch, pagkatapos ay i-off ang button switch, at pagkatapos ay idiskonekta ang power supply. Huwag direktang putulin ang supply ng kuryente kapag gumagana ang kagamitan.

● Bago ikonekta ang optical fiber connector, punasan ito ng dust-free mirror paper, at siguraduhing makipagtulungan sa optical fiber end face detector para mag-observe. Pagkatapos kumpirmahin ang paglilinis, ikonekta ito sa pamamagitan ng flange; ang dulong mukha ng optical fiber connector ay maaaring masunog kapag nakakonekta ang laser. Kapag kumokonekta sa flange, dapat itong tiyakin na walang magaan na operasyon. Kapag hindi ginagamit, pakitakpan ang dust cap ng optical fiber connector.

● Upang maiwasang masunog ng alikabok ang dulong mukha ng optical fiber connector, huwag madalas na isaksak at i-unplug ang optical fiber connector sa front panel.

● Mangyaring bigyang-pansin ang moisture resistance at ilagay ito sa isang tuyo na lugar.

Quality Assurance at After-Sales Service-1310nm 80mW SLD high power Light Source

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatan na tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Nasira o nasira ang produkto dahil sa mga natural na salik o epekto sa kapaligiran (electric shock, alikabok);

(2) Nasira ang produkto dahil sa hindi karaniwang operasyon ng user;

(3) Ang produkto ay may halatang pinsalang gawa ng tao;

(4) Ang produkto ay binubuwag, binago o kinukumpuni nang walang pahintulot ng kumpanya;

(5) Ang sticker ng warranty label ng light source housing ay binago o hindi kumpleto;

(6) Nasira o nawala ang produkto habang dinadala.
