1550nm SLD Broadband Light Source Micro-Module

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1550nm SLD Broadband Light Source Micro-Module

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Detalye ng Produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at After-Sales Service

Panimula ng Produkto-1550nm SLD Broadband Light Source Micro-Module

Ito ay isang 1550nm SLD Broadband Light Source Micro-Module na gumagamit ng superluminescent diode na teknolohiya, na may output power na 3mW at 10mW na opsyonal, -3dB bandwidth na higit sa 30nm, flat spectrum, mababang ripple, at mahusay na pangmatagalang katatagan. Available ang SM fiber at PM fiber. Sinusuportahan nito ang interface ng komunikasyon ng RS485 at software sa pagsubaybay para sa pagsasama ng system. Ang compact na dimensyon ay 46.6x51.6x15mm lang.

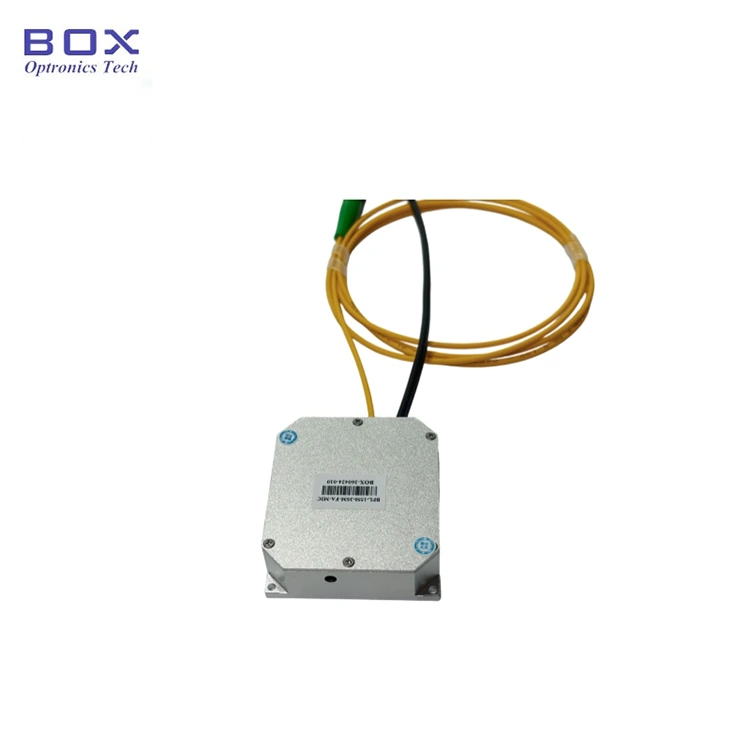

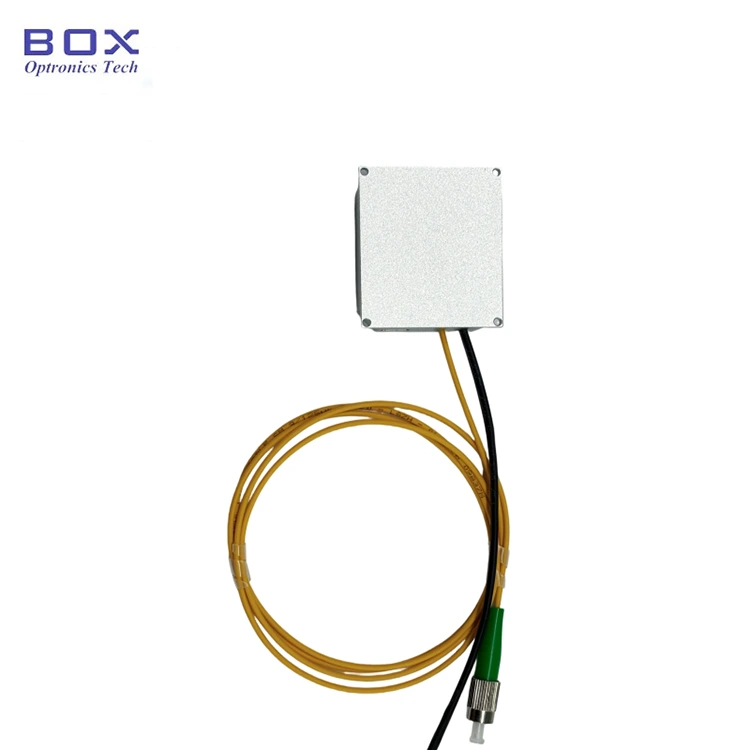

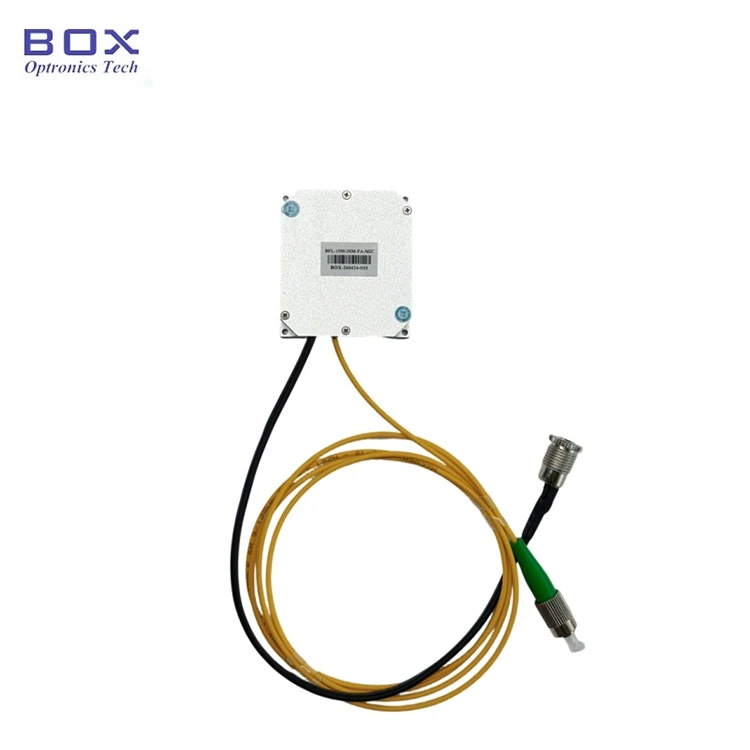

Mga Detalye ng Produkto-1550nm SLD Broadband Light Source Micro-Module

Mga Tampok ng Produkto-1550nm SLD Broadband Light Source Micro-Module

● Maliit na sukat; l

● Malawak na spectrum;

● Mababang parang multo ripple;

● DB9 Female(RS485) mga komunikasyon para sa madaling pagsasama.

Mga Application ng Produkto-1550nm SLD Broadband Light Source Micro-Module

● Opticalcoherence tomography (OCT);

● Medical imaging;

● Fiber opticgyroscope (FOG).

Mga Detalye ng Produkto-1550nm SLD Broadband Light Source Micro-Module

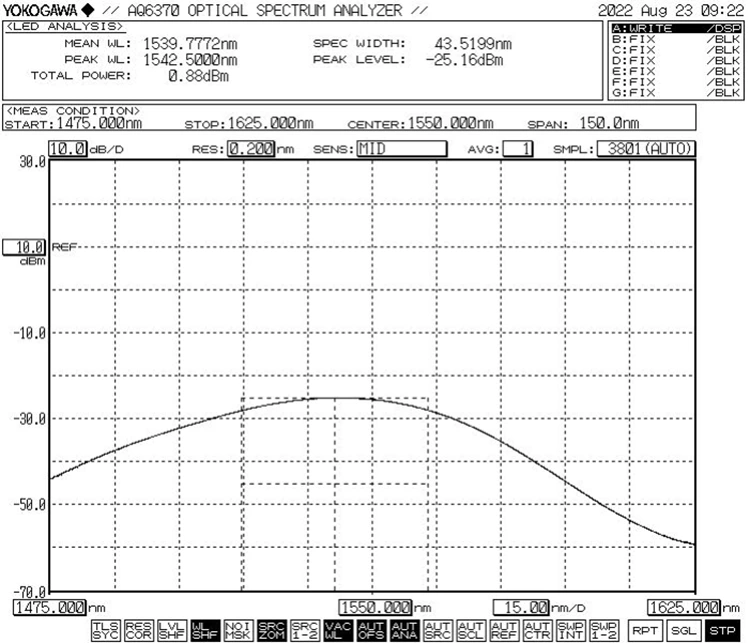

● Karaniwang spectrum: -3dB Bandwidth Min.30nm

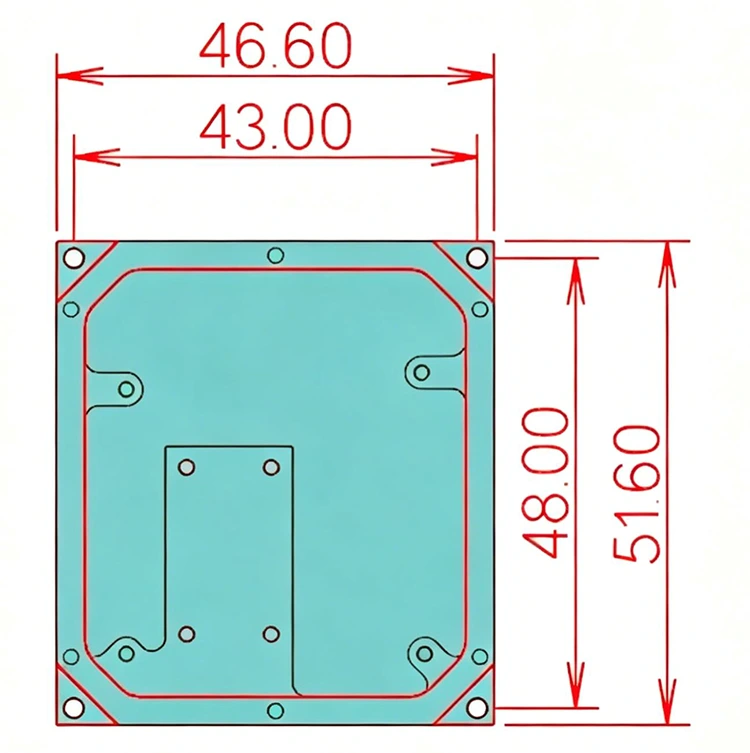

● Dimensyon(mm): 46.6(W)×51.6(D)×15(H)

Mga Hakbang sa Operasyon-1550nm SLD Broadband Light Source Micro-Module

Hakbang1. Pag-unpack: Bago mag-assemble, tingnan kung kumpleto ang lahat ng accessories.

Hakbang 2. Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang mga kinakailangan sa power supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Ibinibigay ang power adapter ayon sa mga lokal na pamantayan ng boltahe.)

Hakbang 3. Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon at pinsala.

Setp4. Kumonekta sa host computer: Gamitin ang Green Port Cable at ang USB-RS485 DB9 Data Cable para ikonekta ang 1550nm SLD Broadband Light Source Micro-Module at ang computer; ang computer ay dapat munang mag-install ng nakalaang serial port driver upang matukoy ang USB-RS485 serial port data cable, kung hindi, ang host computer software at ang light source module ay hindi maikokonekta at maipapaalam nang tama. Pakitanong sa Box Optronics ang driver.

Hakbang 5. Control software: Nagbibigay ang Box Optronics ng serial command o PC software para kontrolin ang LD current at LD temperature ng 1550nm SLD Broadband Light Source Micro-Module. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, dahan-dahang pataasin ang drive current sa paunang operasyon. Huwag agad na ilapat ang full current.)

Hakbang6. Pagkatapos gamitin, i-click ang close button, i-off ang power supply, at idiskonekta ang fiber connection.

Impormasyon sa pag-order-1550nm SLD Broadband Light Source Micro-Module

hal: BSLD-1550-10SM-FA-MIC

(Impormasyon ng order: 1550nm SLD Broadband Light Source Micro-Module, 10mW output power, na may SMF-28e fiber, FC/APC connector).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet-1550nm SLD Broadband Light Source Micro-Module

Datasheet

Mga tuntunin ng quote at pagbabayad-1550nm SLD Broadband Light Source Micro-Module

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ng EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time-1550nm SLD Broadband Light Source Micro-Module

Produksyon: 10-15 araw ng trabaho. (Kung may ilan sa stock, mas mabilis itong maipadala.)

Ang internasyonal na logistik: 3-5 araw ng trabaho.

Mga Tala sa Operasyon at Pagpapanatili-1550nm SLD Broadband Light Source Micro-Module

● Linisin ang mga fiber connector gamit ang lint-free na punasan at siyasatin gamit ang fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla nang walang kuryente upang maiwasan ang pagkasunog sa dulo ng mukha. Ang mga konektor ng fiber optic ay dapat na sakop ng mga takip ng alikabok.

● Kung ang output fiber ay kailangang ikonekta sa isa pang fiber, inirerekomendang gumamit ng fusion splicer.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; mag-imbak sa isang tuyo na lugar.

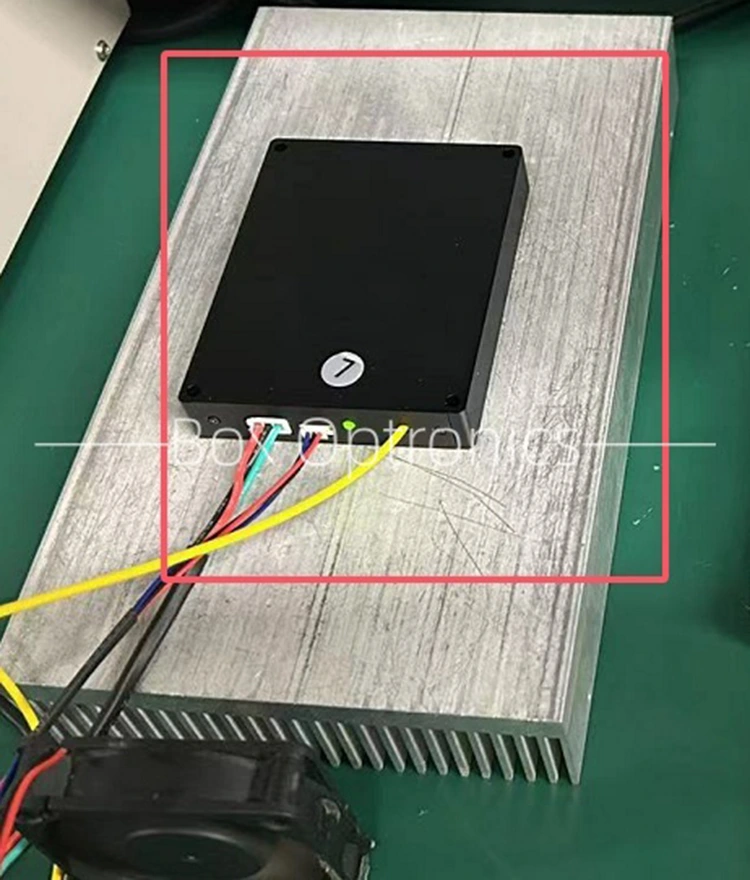

● Kapag gumagamit ng pangmatagalan, ilagay ito sa isang heat sink.

Quality Assurance at After-Sales Service-1550nm SLD Broadband Light Source Micro-Module

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit para sa mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Mga binago o hindi kumpletong label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
