Panimula ng Produkto-Fabry Perot FP Laser Source Module

Ang Fabry Perot FP Laser Source Module ay gumagamit ng isang semiconductor laser chip, isang idinisenyong propesyonal na drive circuit, at TEC control upang matiyak ang ligtas na operasyon ng laser, stable na output power, at spectrum. Opsyonal ang 532nm, 785nm, at 1064nm. Ang output power ay higit sa 50mW. Ang mga command at software ng host ng PC ay ibinibigay para sa operasyon at pagsasama. Angkop bilang isang pump laser source para sa biomedical at spectral analysis.

Mga Detalye ng Produkto-Fabry Perot FP Laser Source Module

Mga Tampok ng Produkto-Fabry Perot FP Laser Source Module

● 50mW mataas na output kapangyarihan;

● Matatag na kapangyarihan at spectrum;

● 70x90x18mm Compact na module package.

Mga Application ng Produkto-Fabry Perot FP Laser Source Module

● Biomedical;

● Spectral analysis;

● Optical fiber sensor.

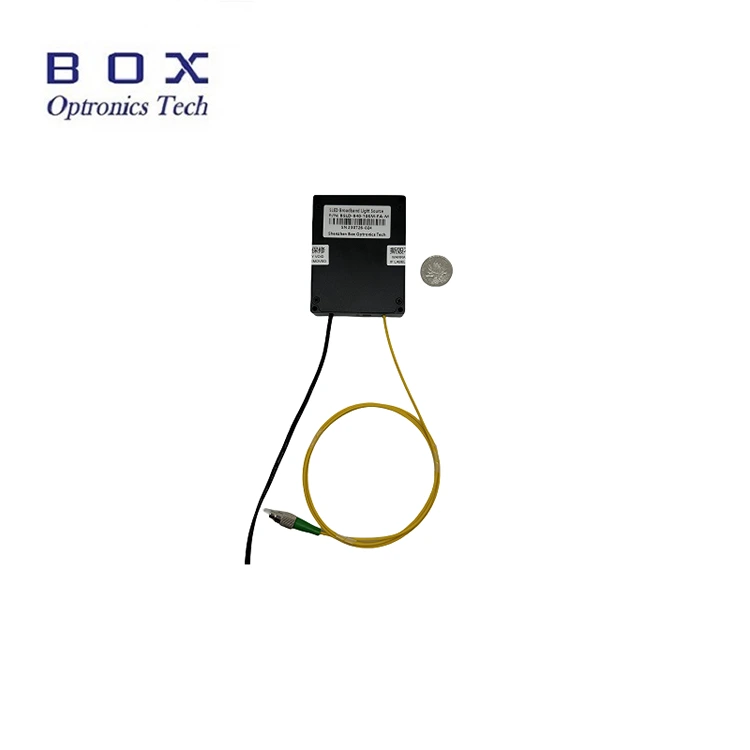

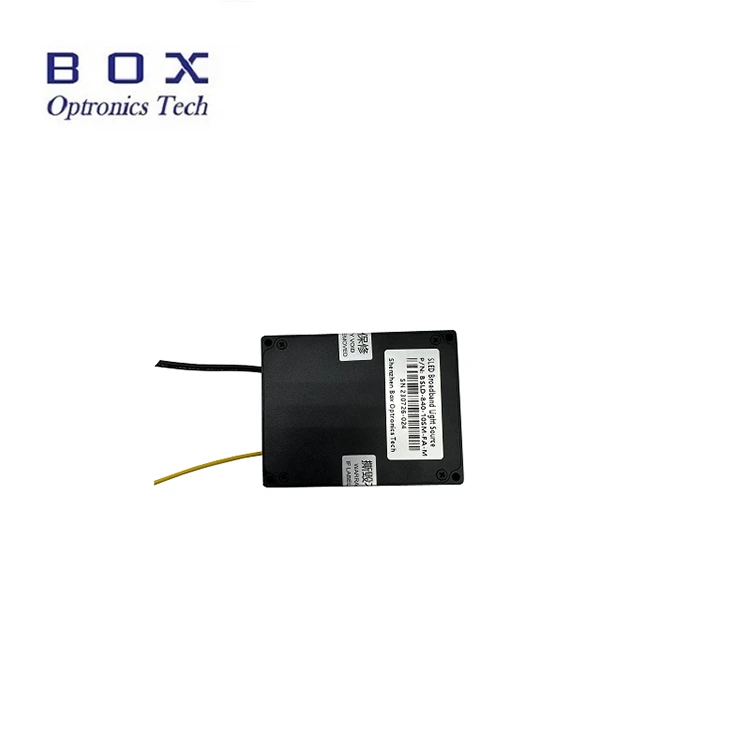

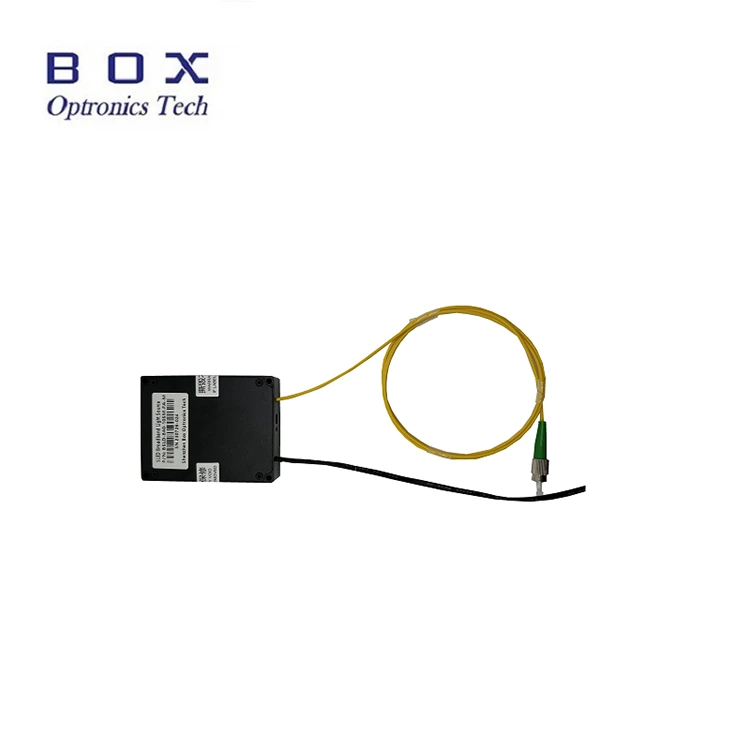

Mga Detalye ng Produkto-Fabry Perot FP Laser Source Module

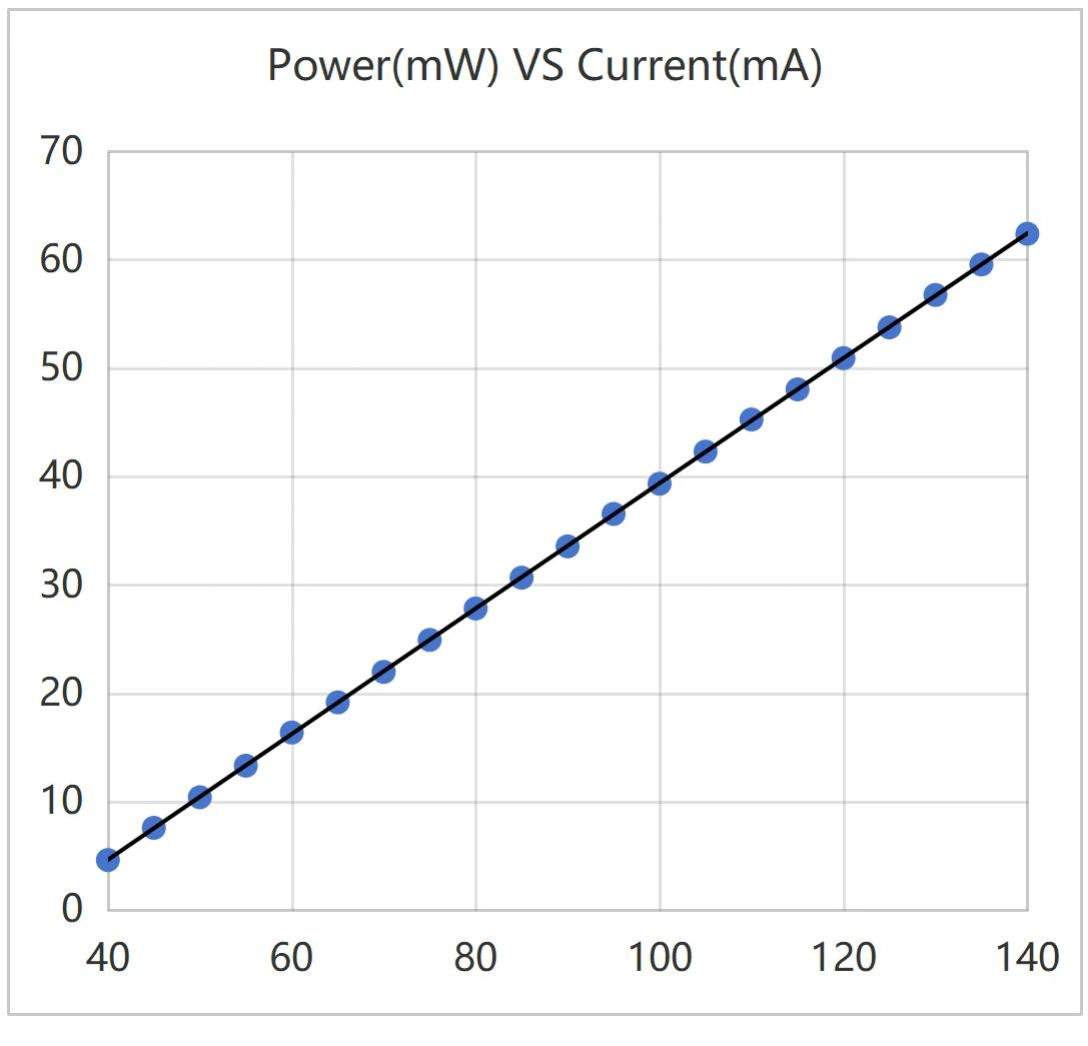

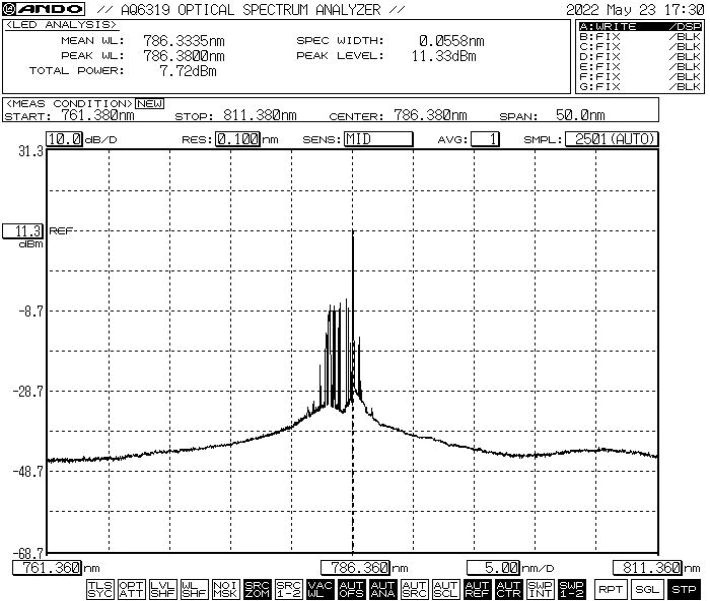

● Karaniwang curve: 785nm 50mW FP laser source

Mga Hakbang sa Operasyon-Fabry Perot FP Laser Source Module

Hakbang1. Pag-unpack: Bago mag-assemble, tingnan kung kumpleto ang lahat ng accessories.

Hakbang 2. Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang mga kinakailangan sa power supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Ibinibigay ang power adapter ayon sa mga lokal na pamantayan ng boltahe.)

Hakbang 3. Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon at pinsala.

Setp4. Kumonekta sa host computer: Gamitin ang USB-RS485 DB9 Data Cable para ikonekta ang Fabry Perot FP Laser Source Module at ang computer; ang computer ay dapat munang mag-install ng nakalaang serial port driver upang matukoy ang USB-RS485 serial port data cable, kung hindi, ang host computer software at ang light source module ay hindi maikokonekta at maipapaalam nang tama. Pakitanong sa Box Optronics ang driver.

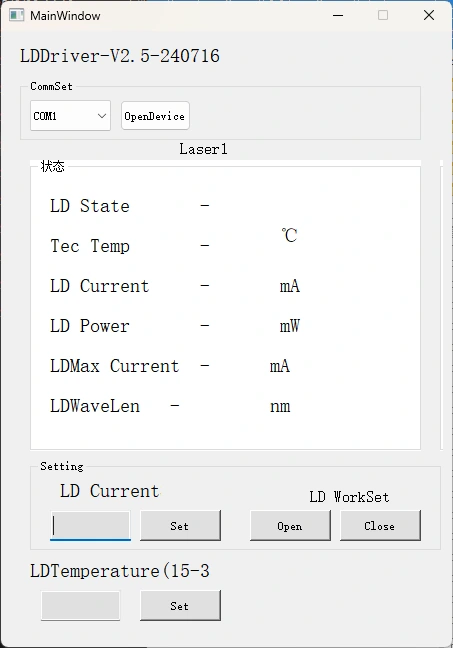

Hakbang 5. Control software: Nagbibigay ang Box Optronics ng serial command o PC software para kontrolin ang LD current ng Fabry Perot FP Laser Source Module. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, dahan-dahang pataasin ang drive current sa paunang operasyon. Huwag agad na ilapat ang full current.)

Hakbang6. Pagkatapos gamitin, i-click ang close button, i-off ang power supply, at idiskonekta ang fiber connection.

Impormasyon sa pag-order-Fabry Perot FP Laser Source Module

hal: BFL-F1064-50SM-FA-M

(Impormasyon ng order: Fabry Perot FP Laser Source Module, 1064nm, 50mW output power, na may SM fiber, FC/APC connector, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet-Fabry Perot FP Laser Source Module

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad-Fabry Perot FP Laser Source Module

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ng EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time-Fabry Perot FP Laser Source Module

Produksyon: 10-15 araw ng trabaho. (Kung may ilan sa stock, mas mabilis itong maipadala.)

Ang internasyonal na logistik: 3-5 araw ng trabaho.

Mga Tala sa Operasyon at Pagpapanatili-Fabry Perot FP Laser Source Module

● Hindi inirerekomenda na madalas na ipasok o tanggalin ang mga fiber optic connector, upang maiwasan ang kontaminasyon ng alikabok—na maaaring humantong sa pagtaas ng pagkawala ng pagpasok—o ang pagkasunog ng mga dulo ng fiber connector.

● Linisin ang mga fiber connector gamit ang lint-free na punasan at siyasatin gamit ang fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla nang walang kuryente upang maiwasan ang pagkasunog sa dulo ng mukha. Ang mga konektor ng fiber optic ay dapat na sakop ng mga takip ng alikabok.

● Kung ang output fiber ay kailangang ikonekta sa isa pang fiber, inirerekomendang gumamit ng fusion splicer.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; mag-imbak sa isang tuyo na lugar.

Quality Assurance at After-Sales Service-Fabry Perot FP Laser Source Module

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit para sa mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Mga binago o hindi kumpletong label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
