785nm FP Butterfly Laser Diode

Talaan ng mga Nilalaman

1. Pagpapakilala ng 785nm FP Butterfly Laser Diode

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

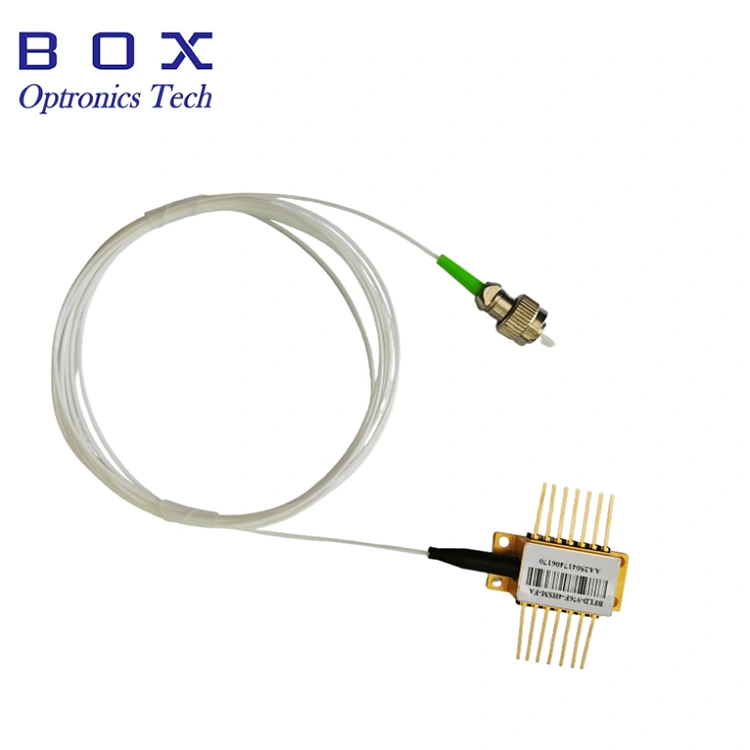

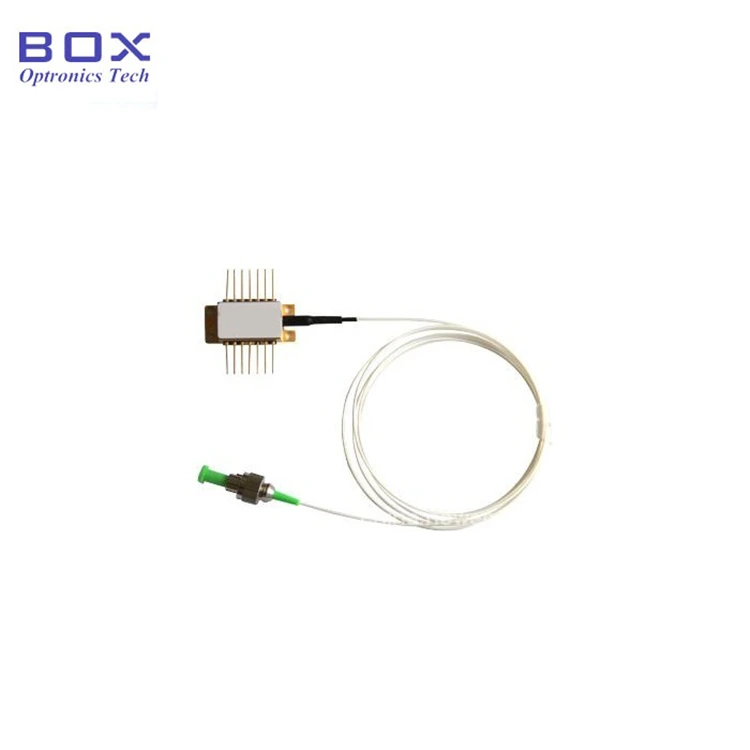

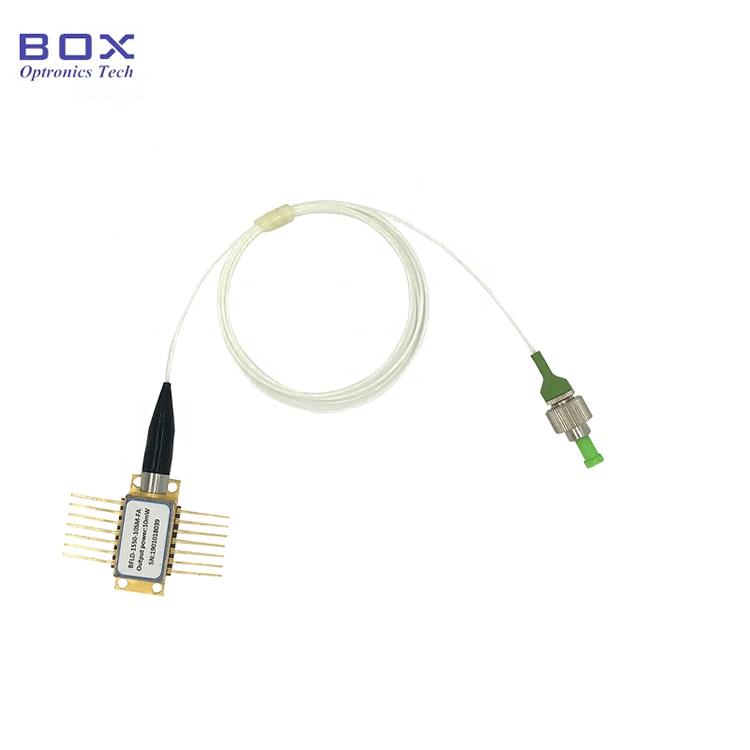

Ito ay isang 785nm FP Butterfly Laser Diode, na nagtatampok hanggang 30mW output power. Ang uri ng hibla ay maaaring SM785-HP o PM780-HP, at isinasama ang TEC, monitor photodiode, at thermistor. Ang 900um protective tube at FC/APC connector ay opsyonal. Kung kailangan ng mga pin paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang hindi dapat lumampas sa 10 segundo. Isang Module/Benchtop package na may driver circuit, 50mW output power, ay magagamit.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● SM785-HP o PM780-HP fiber;

● Output power up hanggang 30mW;

● 14-pin BTF package na may TEC, thermistor, at Subaybayan ang PD.

Mga Application ng Produkto

● Banayad na pinagmulan;

● Fiber optic sensing sistema;

● Pagproseso ng materyal.

Mga Detalye ng Produkto

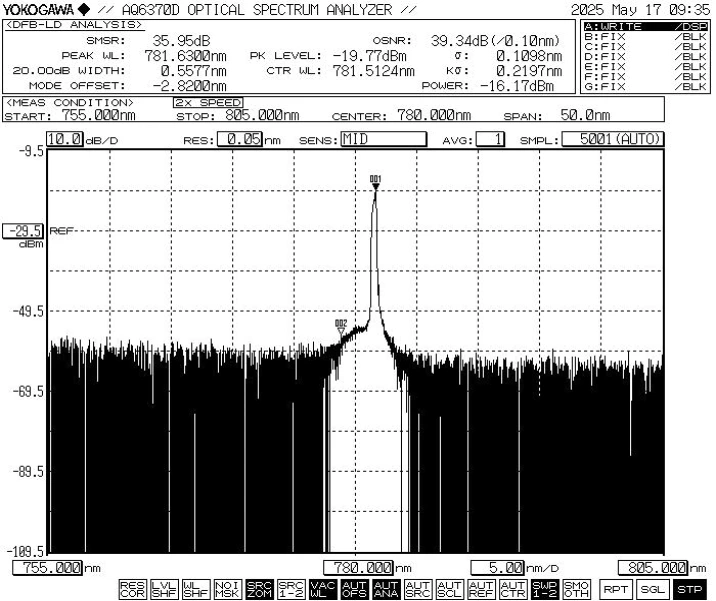

● Karaniwang spectrum: 785nm, WL tolerance +/-10nm.

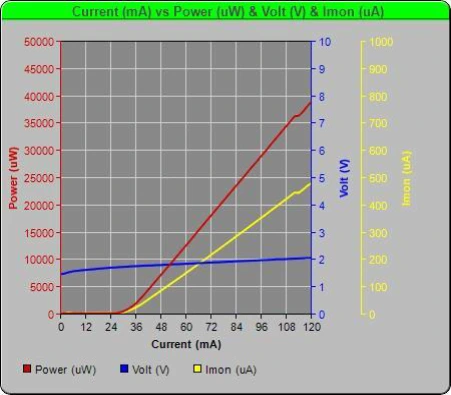

● PIV-785nm 30mW FP Butterfly Laser Diode

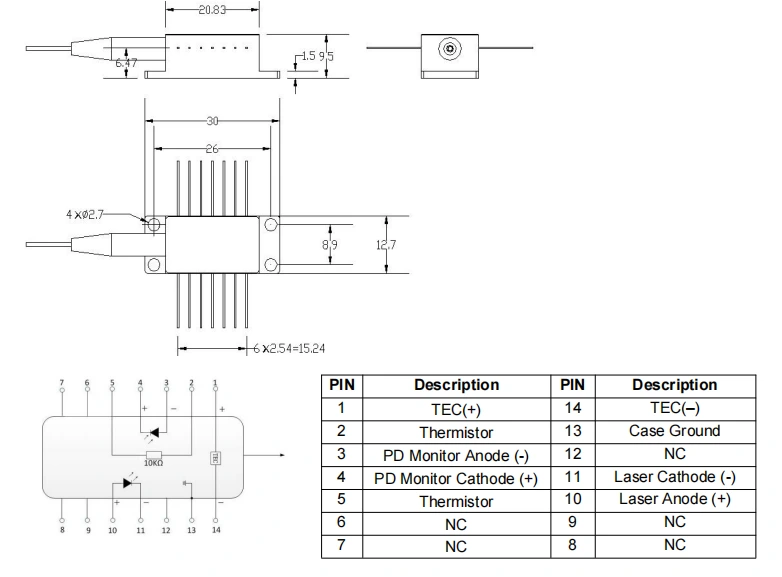

● Package drawing at PIN-OUT Definition(Unit:mm)-785nm FP Butterfly Laser Diode

● Mga karaniwang accessory

*Standalone na aparato; walang built-in na driver (module package na may driver Ang circuit ay opsyonal).

Pag-order impormasyon

hal: BFLD-F785-30SM-FA

(Impormasyon ng order: 785nm FP Butterfly Laser Diode, 30mW output kapangyarihan, SM Hi780 fiber, FC/APC connector, pump pin).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Pagpapatakbo

● Laser Radiation Hazard: Kapag ang device ay gumagana, naglalabas ito ng mataas na intensidad na laser beam. Huwag tumingin ng diretso ang fiber end-face, dahil maaaring magdulot ito ng pinsala sa mata.

● Proteksyon ng ESD: Ang device na ito ay electrostatic-sensitive. Samakatuwid, ang mahigpit na anti-static na mga hakbang sa proteksyon ay dapat dapat sundin sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan ang pagtaas ng suplay ng kuryente, dahil hindi ito magawa maaaring magresulta sa permanenteng pinsala sa device (hal., tiyakin ang wastong kagamitan saligan at magsuot ng anti-static na wrist strap).

● Paghawak ng Fiber at Device:Optical marupok ang mga hibla. Huwag hilahin ang aparato gamit ang hibla. Kapag nagsingit o pag-alis ng device mula sa socket nito, huwag lagyan ng pressure o hilahin ang manggas sa likuran ng housing ng device. Para sa mga device na nilagyan ng mga konektor, tiyaking sabay na itinataas ang device at ang fiber connector sa panahon ng pag-install o pagtanggal.

● Pin Soldering Requirements: Kung ang mga pin kailangang maghinang, ang temperatura ng paghihinang ay hindi dapat lumagpas sa 260°C, at ang ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Bigyang-pansin ang sumusunod: sa panahon ng proseso ng paghihinang, ang aparato ay dapat na nasa isang hindi pinapagana estado, at ang panghinang na bakal ay dapat na maayos na pinagbabatayan.

● Power-up Operation:Sa panahon ng power-up proseso, huwag kailanman direktang maglapat ng mataas na kasalukuyang, dahil maaari itong makapinsala sa chip. Sa halip, paganahin ang device sa kasalukuyang antas na malapit sa threshold ng chip, at pagkatapos ay unti-unting dagdagan ang kasalukuyang sa maliliit na pagtaas hanggang sa nais na antas ay naabot.

● Pagpapalamig at Power-up Sequence:Noon pinapagana ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power - mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
