850nm FP Butterfly Laser Diode

Talaan ng mga Nilalaman

1. Panimula ng 850nm FP Butterfly Laser Diode

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

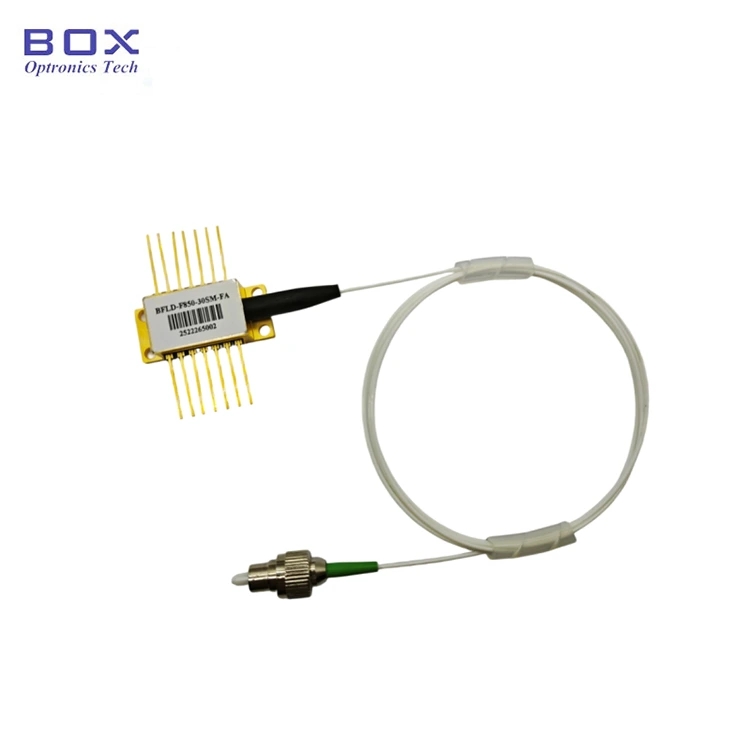

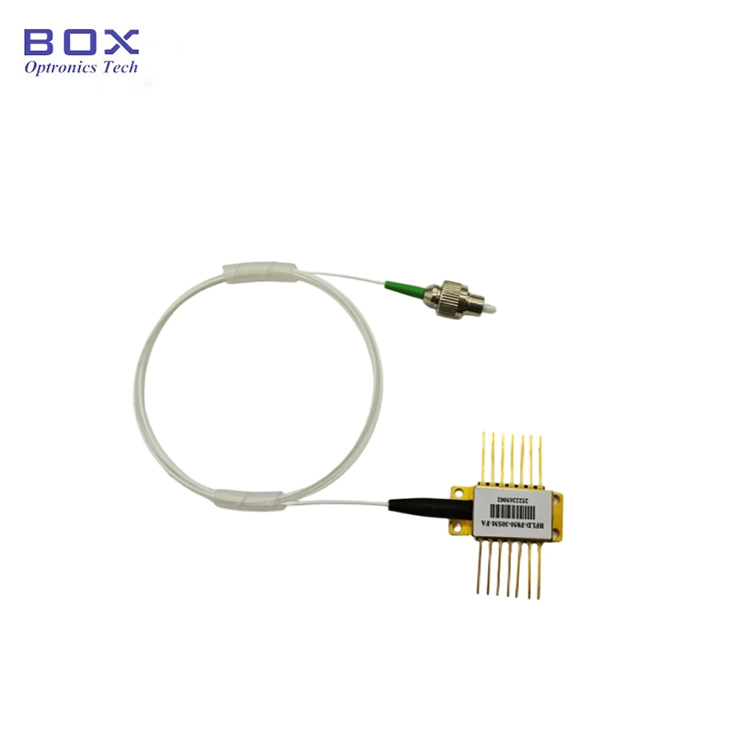

Ang 850nm FP Butterfly Laser Diode ay may output power na hanggang 30mW, magandang kalidad ng beam para sa mahusay na pagkabit sa mga optical fiber at iba pang optical component, at isinasama ang isang Thermoelectric Cooler (TEC), pagsubaybay sa PD, at isang thermistor. Ito ay angkop para sa mga patlang tulad ng short-range optical na komunikasyon at fiber sensing.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● SM Hi780 fiber pigtail;

● Mataas kapangyarihan ng output hanggang sa 30mW;

● 14-pin BTF package na may TEC, thermistor, at subaybayan ang PD.

Mga Application ng Produkto-850nm FP Butterfly Laser Diode

● Maikling-Distance Optical Komunikasyon;

● Mga mapagkukunan ng ilaw sa laboratoryo at optical test;

● Biological imaging;

● Optical fiber sensing.

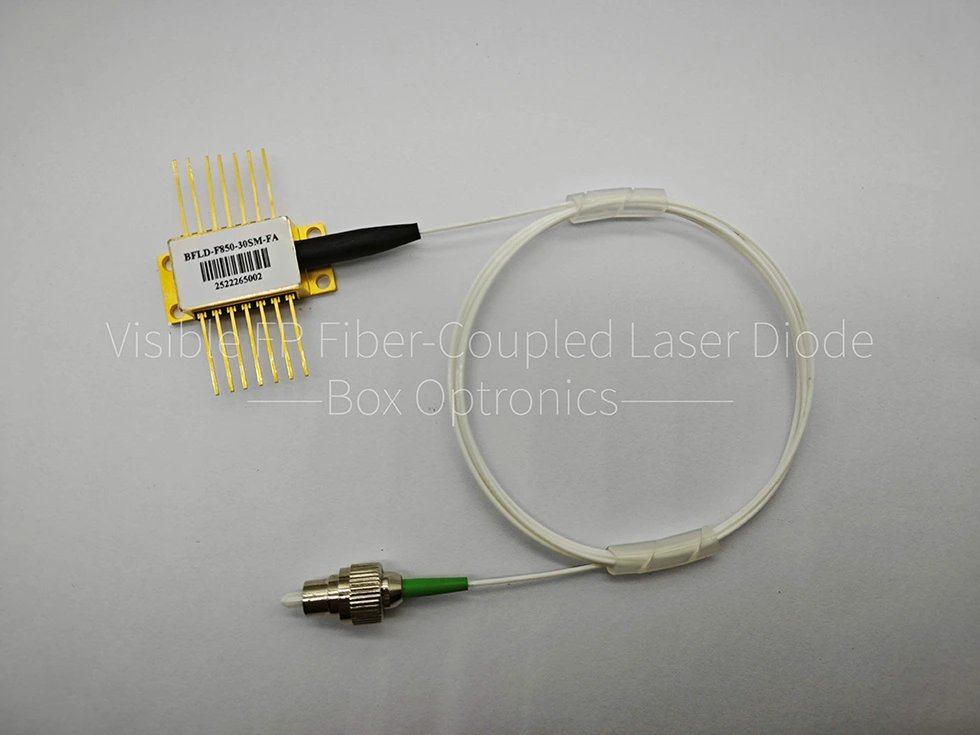

Mga Detalye ng Produkto

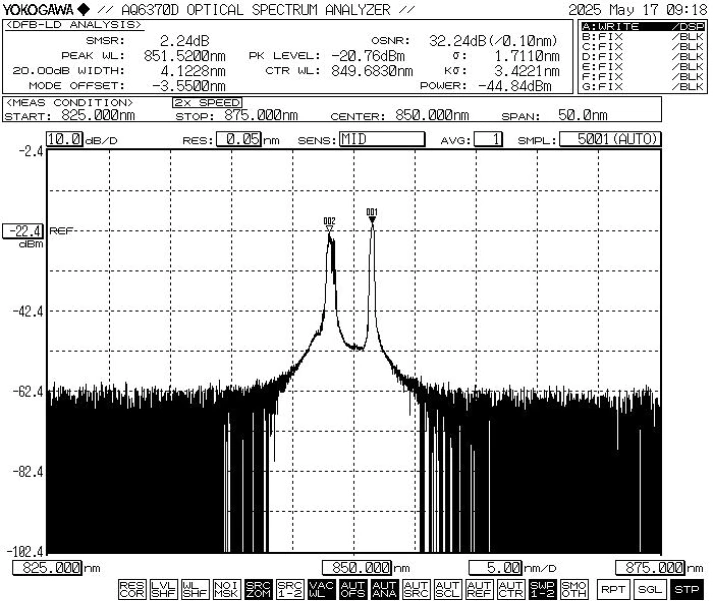

● Karaniwang spectrum: 850nm, WL tolerance +/-10nm.

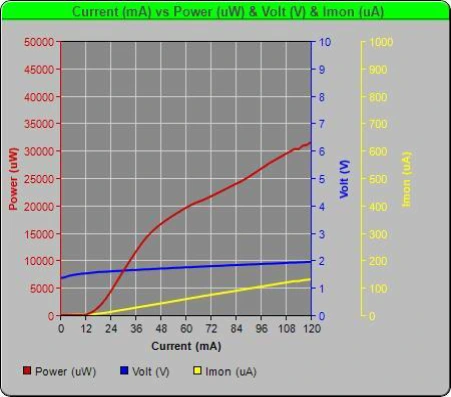

● PIV-850nm 30mW FP Butterfly Laser Diode

● Mga karaniwang accessory

*Standalone na aparato; walang built-in na driver (module package na may driver Ang circuit ay opsyonal).

Impormasyon sa pag-order

hal: BFLD-F785-30SM-FA

(Impormasyon ng order: 850nm FP Butterfly Laser Diode, 30mW output kapangyarihan, na may SM fiber, FC/APC connector, pump pin).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Pagpapatakbo

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

● Kapag ginagamit ang device, mahigpit na sumunod sa operating voltage at kasalukuyang mga saklaw na tinukoy sa datasheet. Mga pangunahing parameter—kabilang ang Ith (Threshold Current), Iop max (Maximum Operating Current), Vop max (Maximum Operating Voltage), at λc (Center Wavelength)—ay dapat i-reference partikular sa test report na ibinigay sa oras ng pagpapadala.Tandaan:Operasyon lampas sa ganap na pinakamataas na rating ay maaaring magdulot ng permanenteng pinsala sa device.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
