520nm FP Butterfly Laser Diode

Talaan ng mga Nilalaman

1. Pagpapakilala ng 520nm FP Butterfly Laser Diode

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ito ay isang 520nm FP Butterfly Laser Diode na may a 14-pin na pakete ng butterfly. Isa itong Fabry-Perot Laser Diode. Nagtatampok ito ng hanggang 30mW output power, at built-in na TEC at thermistor. Ang uri ng hibla ay maaaring SM-460HP o PM-S460-HP fiber. Angkop para sa mga optical na instrumento. Kung kailangan ng mga pin paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang hindi dapat lumampas sa 10 segundo.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● SM-460HP o PM-S460-HP fiber;

● Output power up hanggang 30mW;

● 14-pin BTF package na may TEC at Monitor PD;

● Nakikitang green light fiber-coupled laser diode.

Mga Application ng Produkto

● Mga instrumentong optikal;

● Pagpapadala ng fiber optic sistema;

● Indikasyon ng laser.

Mga Detalye ng Produkto

● Karaniwang spectrum: PIV

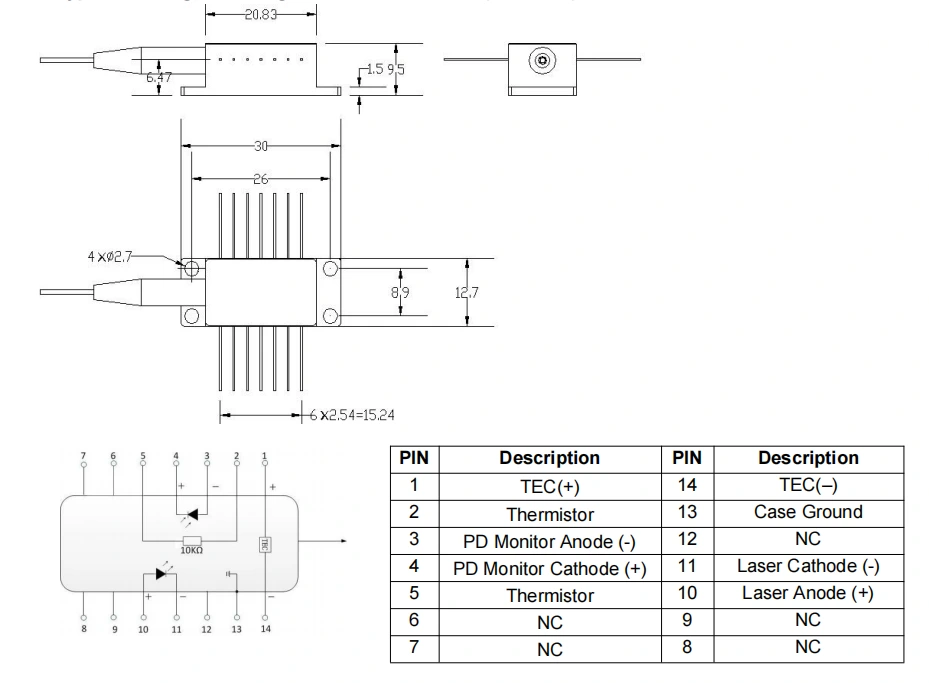

● Package drawing at PIN-OUT Definition(Unit:mm)-520nm FP Butterfly Laser Diode

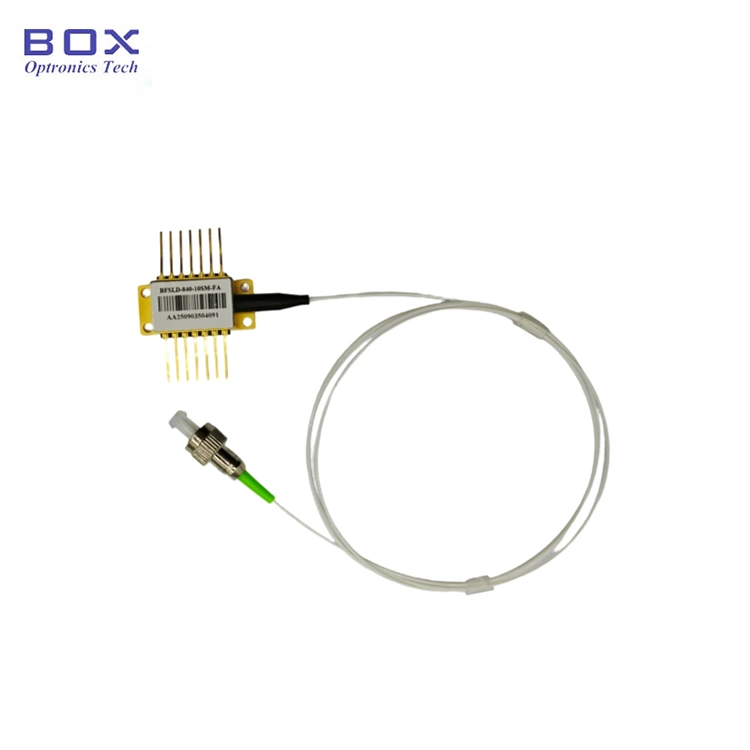

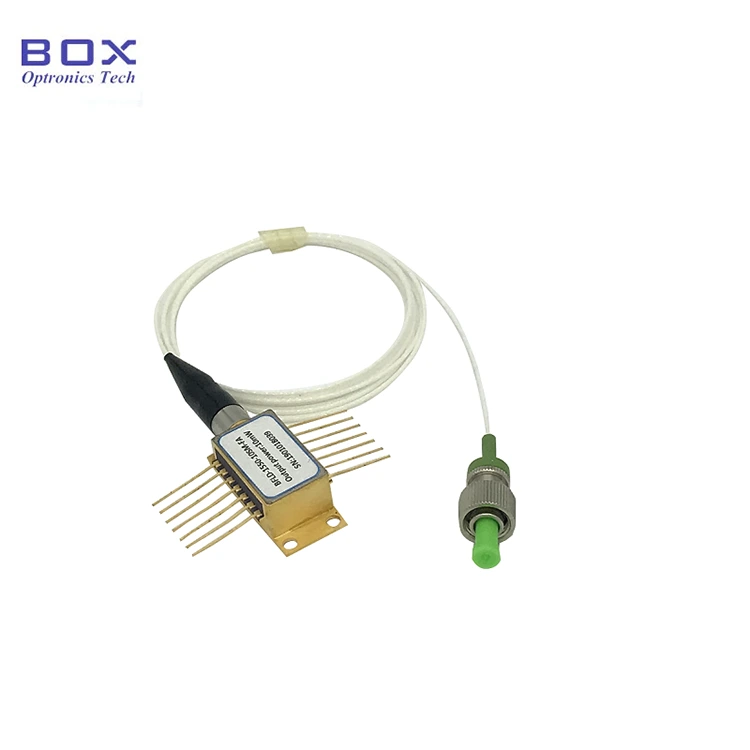

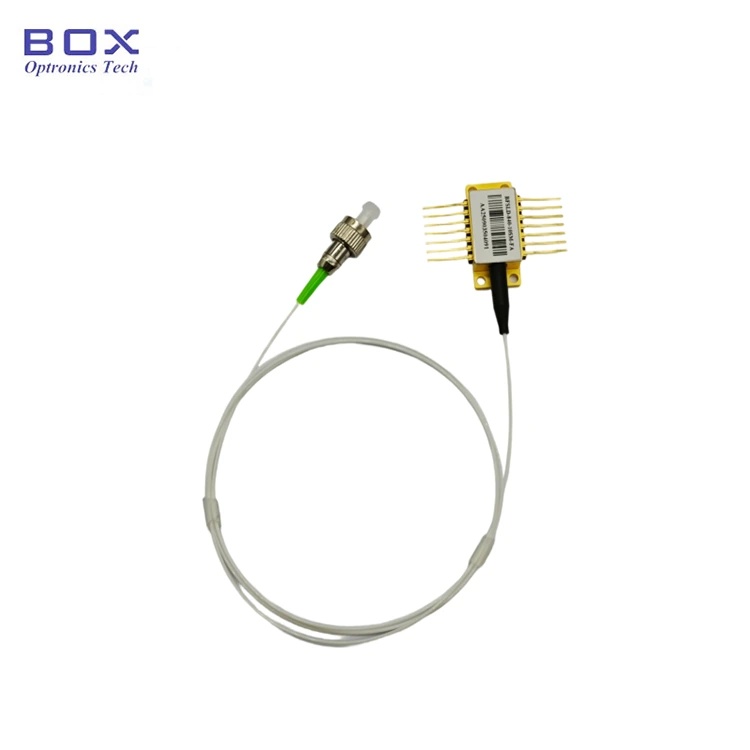

● Halimbawa ng pag-iimpake

*Standalone na aparato; walang built-in na driver (module package na may driver Ang circuit ay opsyonal).

Pag-order impormasyon

hal: BFLD-F520-30SM-FA

(Impormasyon ng order: 520nm FP Butterfly Laser Diode, 14-pin butterfly package, 30mW output power, na may 460HP SM fiber, FC/APC connector)

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Pagpapatakbo

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

● Sa panahon ng proseso ng power-up, huwag kailanman direktang maglapat ng mataas na kasalukuyang, bilang ito ay nanganganib na mapinsala ang chip. Sa halip, paganahin ang device sa kasalukuyang antas malapit sa threshold ng chip, at pagkatapos ay unti-unting taasan ang kasalukuyang sa maliit mga pagtaas hanggang sa maabot ang nais na antas.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.

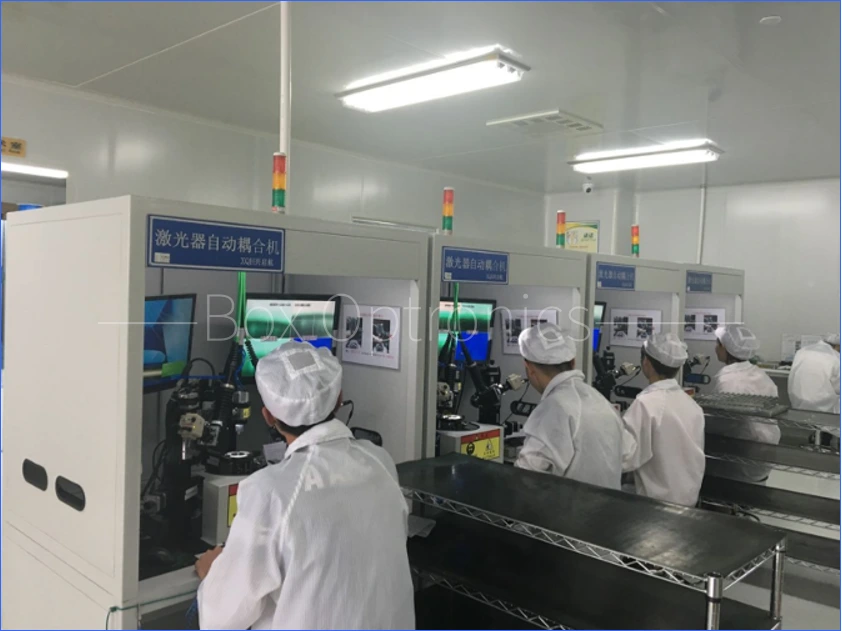

Tunay na produksyon linya
