1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser

Talaan ng mga Nilalaman

1. Panimula ng 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ito ay isang 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser na gumagamit ng fiber-optic DFB laser cavity structure, na naglalabas ng a solong longitudinal mode narrow-linewidth na tuloy-tuloy na wave laser sa 1064nm banda ng wavelength. Opsyonal ang output power 50/100/200/500/1000mW. Ito sumusuporta sa benchtop at modular na mga configuration na may RS232 na komunikasyon interface at monitoring software para sa pagsasama ng system. Angkop para sa LiDAR, hydroacoustics, at distributed fiber optic sensing.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Parang multo linewidth ≤20KHz;

● Lahat-hibla DFB resonant cavity;

● Haba ng daluyong matatag na walang mode hopping.

Mga Application ng Produkto

● LiDAR;

● Acoustic mga sensor, hydrophone;

● Hibla Optic Distributed Sensing.

produkto Mga Detalye

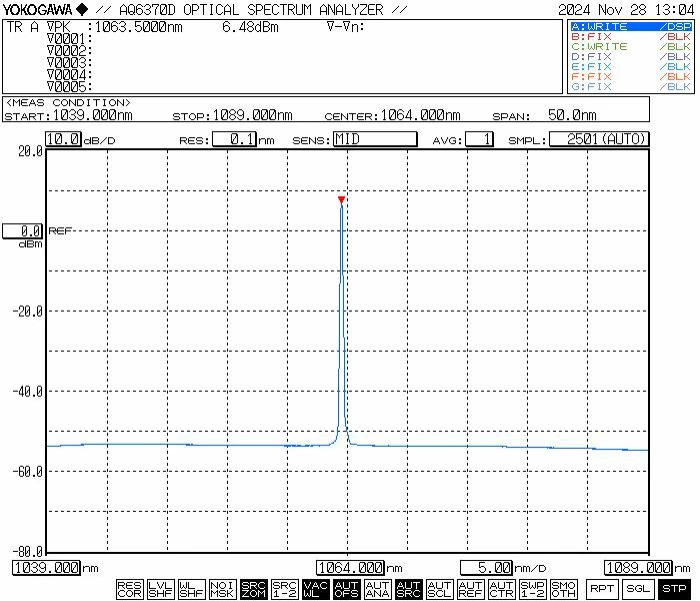

● Karaniwang spectrum: 1064nm

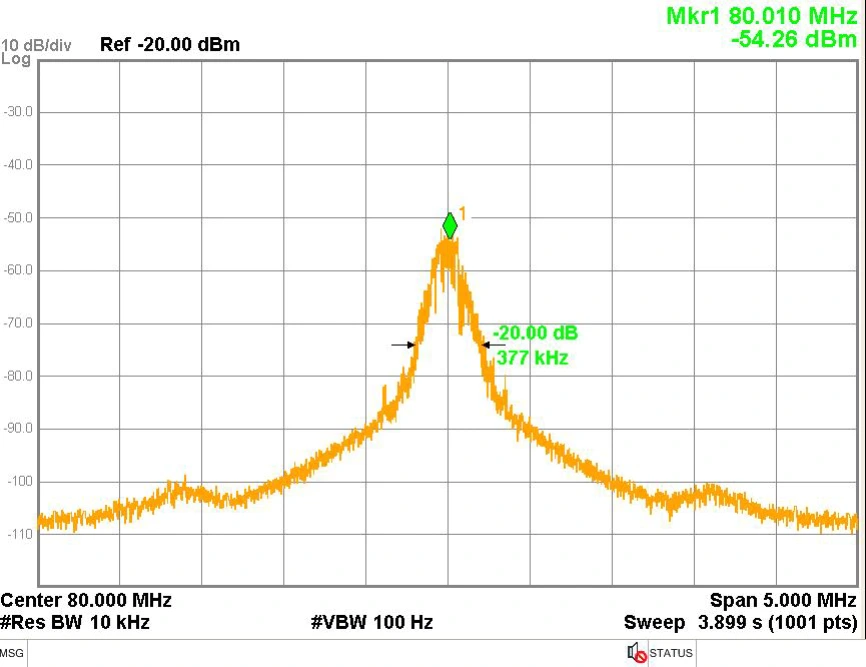

● Karaniwang Linewidth: 3dB spectral linewidth≤20 KHz (katumbas ng 20dB linewidth / 20)

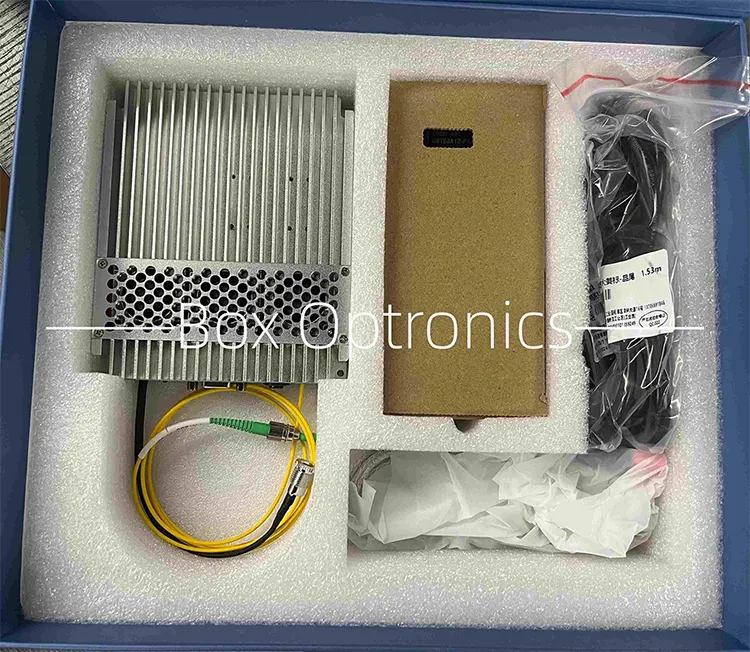

● Halimbawa ng packaging

Operasyon Mga tagubilin

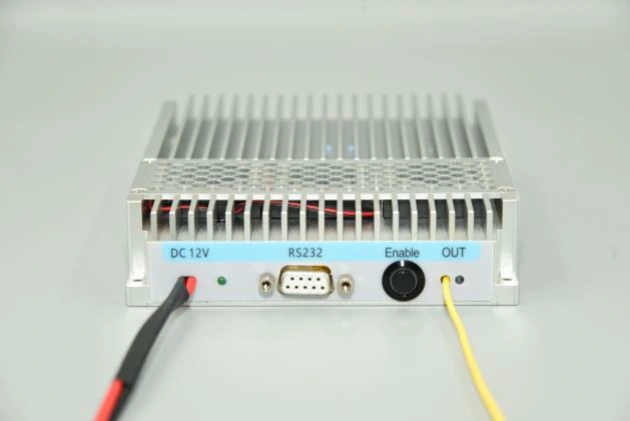

Hakbang 1. Hitsura: Kasama sa modyul ang a power connector, power indicator, RS232 communication interface, output activation switch, at laser output fiber port.

Step2.Power Supply: Ang power port ay gumagamit isang karaniwang DC5.5×2.1mm interface. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. Isang hugis-U na kapangyarihan ng connector cable para sa pagkonekta sa isang switch power supply ay magagamit kapag hiniling sa oras ng pagbili.

Hakbang 3. Pagkonekta sa Fiber Optic Jumper: Alisin ang dust cap mula sa fiber connector, siyasatin ang dulo ng mukha para sa kontaminasyon o pinsala, at tiyakin ang kalinisan bago kumonekta sa iba fiber device o kagamitan sa pagsubok. Para sa mga high-power na modelo, ang fusion splicing ay inirerekomenda.

Setp4.Pagkonekta sa Module sa isang Host Computer: Gamitin ang kasamang USB-RS232 serial data cable para ikonekta ang module sa ang kompyuter. I-install ang nakalaang serial driver (ibinigay ng tagagawa) upang paganahin ang komunikasyon. Kung wala ang driver, ang host software hindi makakonekta sa module.

Hakbang5.Software：Ang host software ay nagbibigay-daan sa pagsasaayos ng output power at pagkontrol ng laser output sa pamamagitan ng ang "SoftActive" na buton (tingnan ang interface diagram sa ibaba). Ang software ipinapakita ang set ng pump current, output power, at temperature monitoring status.

Step6.Specific software operations: Gaya ng ipinapakita sa diagram, pagkatapos ilunsad ang host computer software, piliin muna ang tamang serial port number sa "PortList" serial port list, at i-click ang "OpenPort" button para buksan ang serial port. Ang "Power" at "LDTemp" ipapakita ng mga bintana ang kasalukuyang output power at temperatura ng pump ng module. Ipasok ang kasalukuyang halaga ng pump drive sa field na "Kasalukuyan" at i-click ang "SET" na buton. Nagkakabisa ang mga setting at ang pinagmumulan ng liwanag naglalabas lamang ng optical power kapag parehong nakabukas ang ilaw ng pisikal na button source module at ang "SoftActive" na button sa software ay nakabukas sa. Ang numero ng bersyon ng host computer software ay dapat tumugma sa software bersyon na tinukoy sa ulat ng pagsubok ng produkto; ang bersyon ng software ay matatagpuan sa test report ng bawat produkto.

Step7. Parameter Memory: Ang mga setting at status na na-configure sa pamamagitan ng software ay awtomatikong nai-save sa module panloob na memorya. Walang koneksyon sa host computer ang kinakailangan kung ang mga parameter ay hindi kailangan ng pagbabago.

Pag-order impormasyon

hal: NLFL-1064-50-T-SM-M

(Impormasyon ng order: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, 50mW output power, power adjustable, SM fiber, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng 10-15 araw ng trabaho para sa produksyon. (Kung mayroong ilan sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Hindi inirerekomenda na madalas na ipasok at i-unplug ang output fiber connectors upang maiwasan ang dust contamination, na maaaring humantong sa pagtaas pagkawala ng pagpasok o pagkasunog ng dulo ng fiber connector.

● Linisin ang mga fiber connector gamit ang isang lint-free na punasan at siyasatin gamit ang a fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla walang kapangyarihan upang maiwasan ang pagsunog sa dulo ng mukha. Ang fiber optic connectors ay dapat na natatakpan ng mga takip ng alikabok.

● Kung ang output fiber ay kailangang konektado sa isa pang fiber, ito ay inirerekomenda na gumamit ng fusion splicer.

● Kapag nagsisimula, kumpirmahin muna na ang power switch at key switch ay naka-off, at pagkatapos ay ikonekta ang power supply. Kapag nag-shut down, una patayin ang key switch, at pagkatapos ay idiskonekta ang power supply pagkatapos ng output namatay ang indicator light. Huwag direktang putulin ang power supply kapag ang gumagana ang light source.

● Mangyaring bigyang-pansin ang moisture-proof, dust-proof at anti-corrosion, at iimbak ito sa isang tuyo na lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
