1310nm DFB 100KHz BTF Narrow Linewidth Laser

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1310nm DFB 100KHz BTF Narrow Linewidth Laser

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

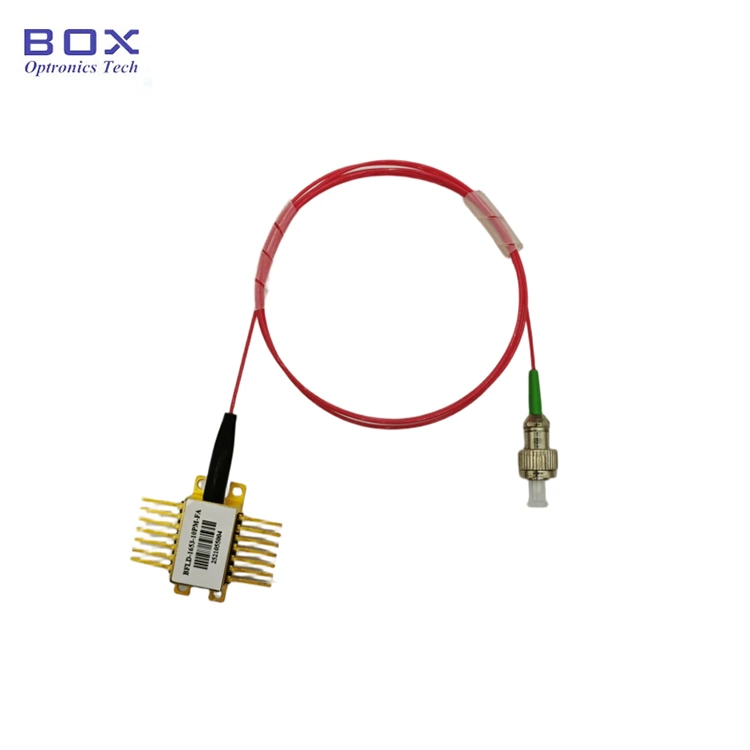

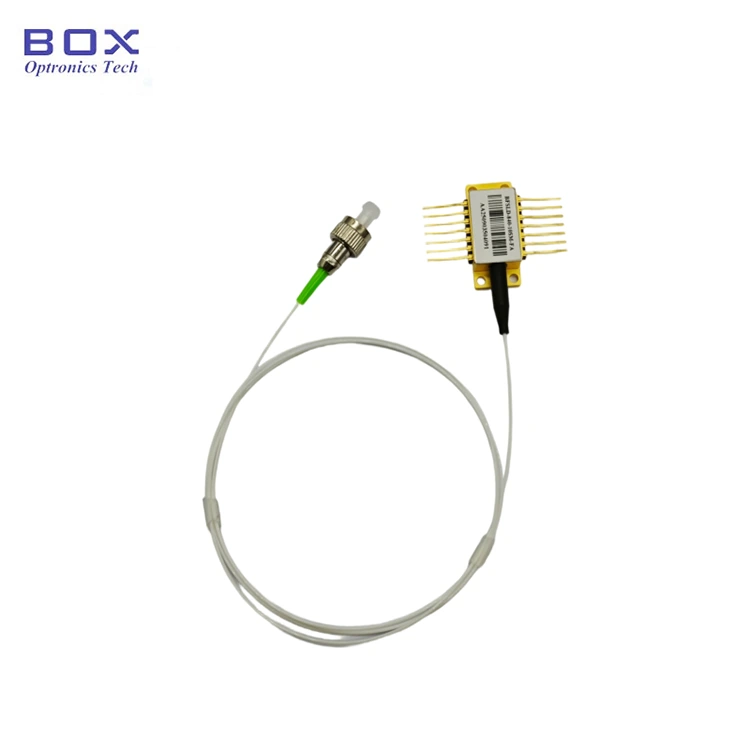

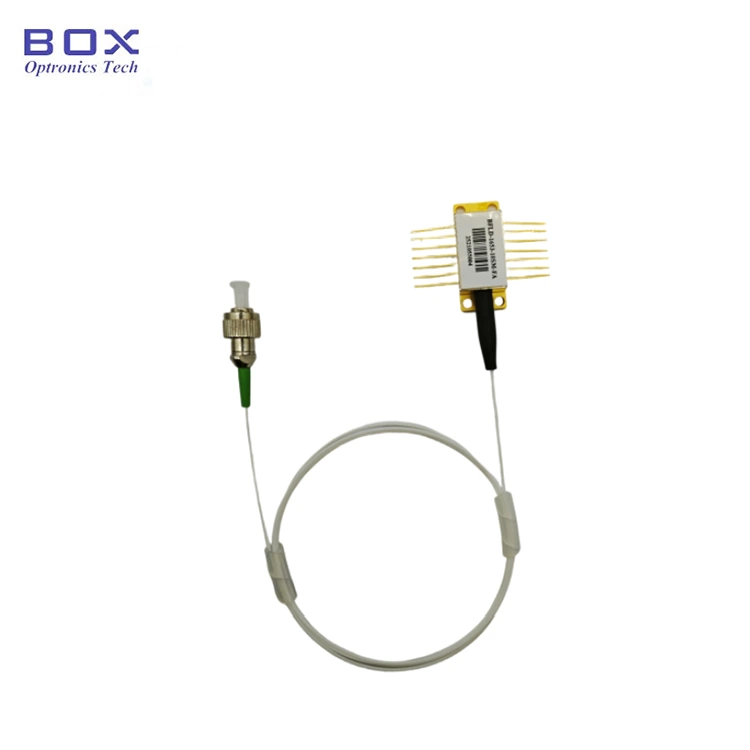

Ang 1310nm DFB 100KHz BTF Narrow Linewidth Laser ay isang high-performance laser na idinisenyo para sa mga application sa Lidar, wind radar, optical fiber sensing, at magkakaugnay na komunikasyon. Nagtatampok ito ng output power hanggang sa 100mW, isang 3dB bandwidth na mas mababa sa 100kHz, at isang mababang threshold na kasalukuyang. Opsyonal na may SM/PM fiber, malawak na operating temperatura, at mataas na pagiging maaasahan. Mangyaring gamitin sa ilalim ng proteksyon ng ESD at kontrolin ang kasalukuyang drive at temperatura mahigpit, at maiwasan ang labis na pinsala.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● SMF-28e o PM1310 pigtail;

● Output power >100mW

● Makitid linewidth <100KHz;

● 14-pin BTF package na may TEC, optical isolator, at Monitor PD.

Mga Application ng Produkto

● Lidar;

● radar ng hangin;

● Optical fiber sensing;

● Magkakaugnay na komunikasyon.

produkto Mga Detalye

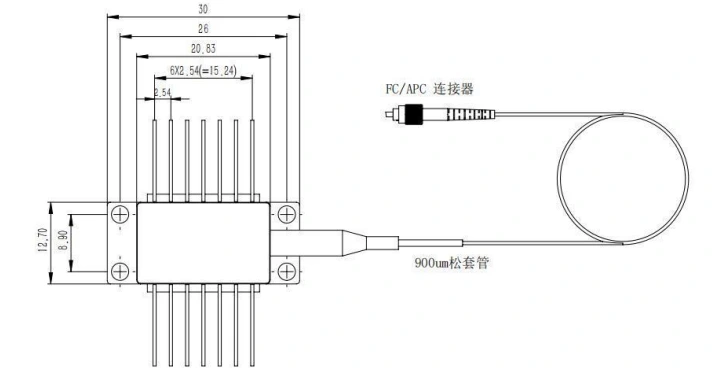

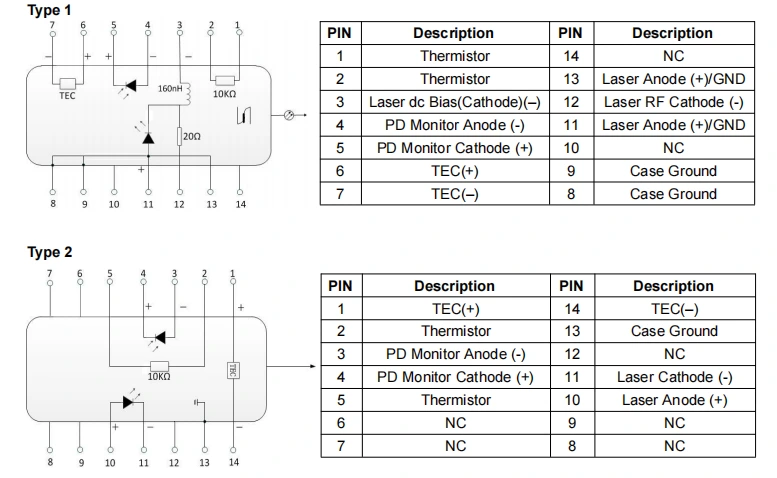

● Package drawing at PIN-OUT Definition(Unit:mm)-1310nm DFB 100KHz BTF Narrow Linewidth Laser

● FAQ

(1) Posible bang baguhin ang wavelength sa pamamagitan ng pagsasaayos ng kasalukuyang? Ano ang saklaw?

--Oo. Ang kasalukuyang wavelength coefficient ay 0.01 nm/mA, at ang Ang koepisyent ng wavelength ng temperatura ay 0.1 nm/℃. Ang WL adjustable range ay nasa paligid ng ~center WL+/- 1 nm

(2) Ano ang lapad ng linya? Nagbibigay ka ba ng normal na lapad ng linya na LD?

--3dB line width ay mas mababa sa 100kHz. Available ang MHz-level LD.

(3) Ano ang saklaw ng regulasyon ng kapangyarihan?

--10~100%

(4) Nagbibigay ka ba ng protective fiber tube at fiber connector?

--Oo. 900um loose tube at FC/APC, SC/APC, o iba pang connectors ay opsyonal.

Pag-order impormasyon

hal: BNLD-1310-11HPM-FA

(Impormasyon ng order: 1310nm DFB 100KHz BTF Narrow Line width Laser, 100mW output power, na may PM fiber, FC/APC connector, type1 pin-out).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

● Sa panahon ng proseso ng power-up, huwag kailanman direktang maglapat ng mataas na kasalukuyang, bilang ito ay nanganganib na mapinsala ang chip. Sa halip, paganahin ang device sa kasalukuyang antas malapit sa threshold ng chip, at pagkatapos ay unti-unting taasan ang kasalukuyang sa maliit mga pagtaas hanggang sa maabot ang nais na antas.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
