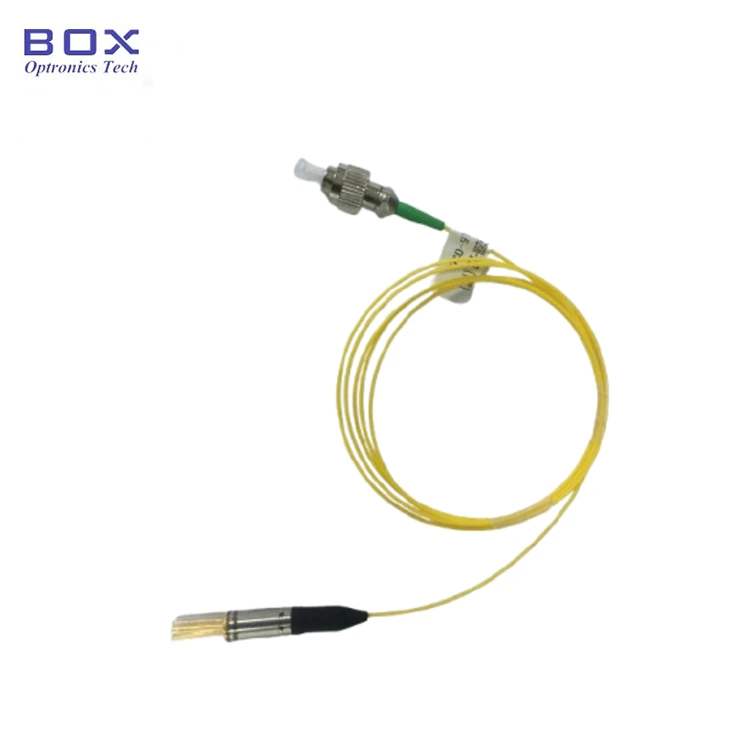

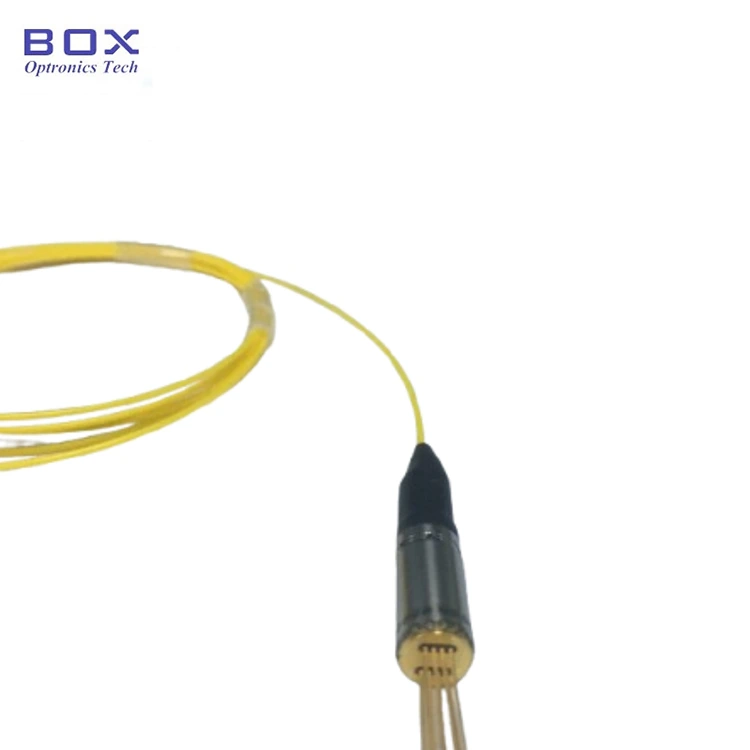

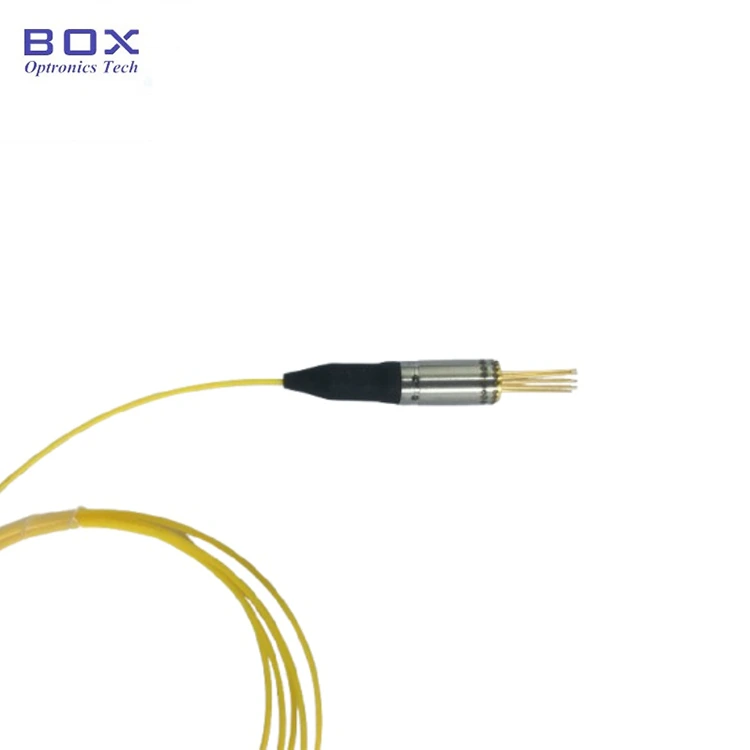

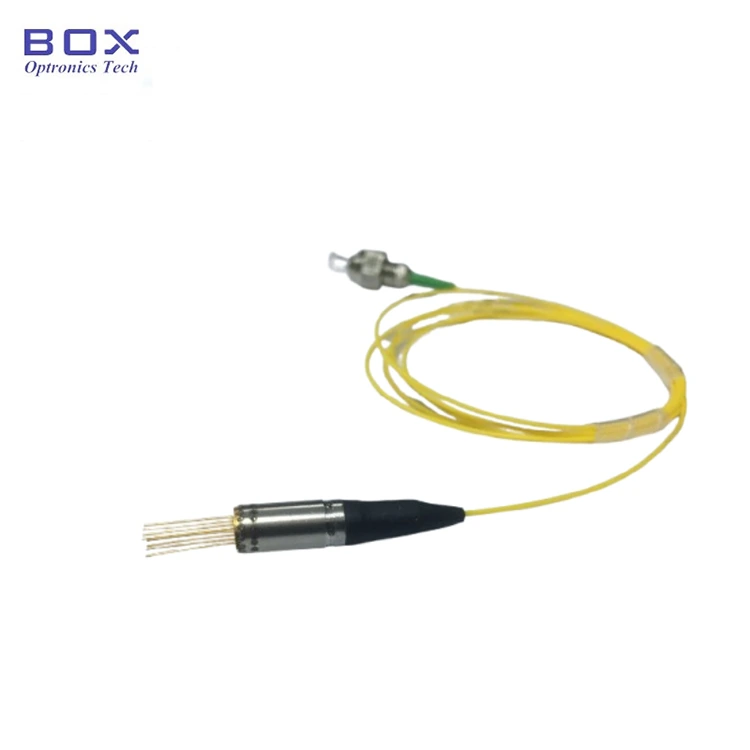

1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Pangkalahatang-ideya ng Produkto-1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Ang 1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser mula sa Box Optronics ay isang TEC-cooled distributed feedback laser na idinisenyo para sa LiDAR ranging system at autonomous driving applications. Gumagana sa gitnang wavelength na 1550nm, ito ay nagbibigay ng ≥2mW optical output sa pamamagitan ng single-mode fiber at isang spectral linewidth na ≤500kHz, na sinusukat gamit ang self-heterodyne method. Pinagsasama ng laser ang isang thermoelectric cooler (TEC), thermistor, InGaAs PIN monitor photodiode, at optical isolator sa isang compact coaxial package na may FC/APC o SC/APCfiber pigtail.

Mga Pangunahing Tampok -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

· Center wavelength: 1550nm, +/-3nm WL tolerance

· Narrow spectral linewidth: ≤500kHz (self-heterodyne measurement method)

· Optical output power: 2mW minimum (SM fiber output)

· Built-in na optical isolator: ≥30dB isolation

· Integrated na thermoelectric cooler (TEC) at thermistor

· Built-in na InGaAs PIN monitor photodiode

· Mababa ang ingay, mababang operasyon ng distortion

· Mataas na pagiging maaasahan at mahabang buhay ng pagpapatakbo

Mga Karaniwang Aplikasyon -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

· FMCW LiDAR system para sa autonomous na pagmamaneho at ADAS

· Magkakaugnay na LiDAR para sa sabay-sabay na saklaw at pagsukat ng bilis

· LiDAR system para sa 3D imaging at autonomous navigation

· Mga Industrial LiDAR system para sa robotics, AGV navigation, at automation

· Magkakaugnay na optical communication test system at optical measurement equipment

· Mga distributed fiber optic sensing system

· Optical frequency domain reflectometry (OFDR)

· Photonics research at laboratoryo na magkakaugnay na mga eksperimento sa pagtuklas

· Pagsasama ng OEM sa mga module ng LiDAR, automotive sensor, at industrial sensing equipment

Mga Detalye ng Produkto -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Ganap na Pinakamataas na Mga Rating (Tc = 25°C)

Mga Katangian ng Optical-Electrical (Tc = 25°C)

Mga Katangian ng TEC at Thermistor

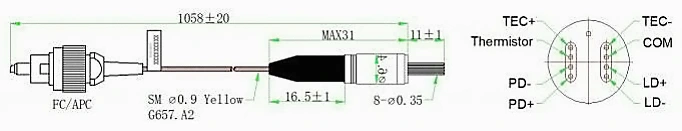

Package at Pin Definition

Uri ng Package: Coaxial Hermetic Package na may TEC

Mga Built-in na Bahagi: Optical isolator, thermoelectric cooler (TEC), thermistor, InGaAs PIN monitor photodiode

Impormasyon sa Pag-order -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Model Nomenclature

BLD - X XX XX X - X XX (XX)

Halimbawa: BLD-ND5502H-IFA(TEC)

Datasheet -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Datasheet

Mga Madalas Itanong (FAQ)

T: Ano ang ibig sabihin ng "makitid na linewidth" at bakit ito mahalaga para sa LiDAR?

A: Spectral linewidthrefer ang lapad ng optical frequency spectrum ng laser. Ang laser na ito ay nagbibigay ng linewidth na <500 kHz, na sinusukat ng self-heterodyne method. Ang mas makitid na linewidth ay karaniwang nagreresulta sa mas mahabang haba ng pagkakaugnay, na mahalaga para sa magkakaugnay na mga diskarte sa pag-detect gaya ng FMCW LiDAR.

Sa FMCW LiDAR system, ang ipinadala at nasasalamin na mga optical signal ay nakakasagabal upang makabuo ng beat signal na ginagamit para sa range at velocity measurement. Ang isang makitid-linewidth na laser ay nakakatulong na mapanatili ang pagkakaugnay-ugnay, bawasan ang ingay sa bahagi, at pahusayin ang pagiging sensitibo sa pagsukat sa mga application na pangmatagalan at mataas ang resolution.

Q: Ano ang pagkakaiba sa pagitan ng coaxial narrow-linewidth laser na ito at ng butterfly-packaged na DFB laser?

A: Ang pangunahing pagkakaiba ay ang package form factor. Gumagamit ang produktong ito ng compact na coaxial package na may pinagsamang TEC, thermistor, monitor photodiode, at optical isolator, na ginagawa itong angkop para sa mga module ng LiDAR na limitado sa espasyo at pagsasama ng OEM na may fiber-coupled.

Ang mga butterfly-packaged na DFB laser ay karaniwang nagbibigay ng mas maraming electrical interface at mas mataas na flexibility para sa mga laboratory system, kagamitan sa telecom, at mga application na nangangailangan ng customized na thermal o electrical na mga disenyo.

Ang angkop na pakete ay nakasalalay sa mga kinakailangan ng system, kabilang ang laki, thermal management, electrical interface, at paraan ng pagsasama.

Q: Ang 1550nm wavelength ba ay ligtas sa mata para sa automotive LiDAR?

A: Ang 1550nm wavelength na rehiyon ay karaniwang itinuturing na mas ligtas sa mata para sa mga LiDAR application kumpara sa mas maiikling wavelength gaya ng 905nm. Sa humigit-kumulang 1550nm, ang pagsipsip ng mga nauunang istruktura ng mata ay makabuluhang binabawasan ang pagkakalantad sa retinal, na nagpapahintulot sa mga LiDAR system na makamit ang mas mataas na pinapayagang optical power na antas sa ilalim ng naaangkop na mga pamantayan sa kaligtasan ng laser.

Ang panghuling pag-uuri ng kaligtasan sa mata ay nakasalalay sa kumpletong disenyo ng system, kabilang ang output power, beam divergence, modulation format, tagal ng pagkakalantad, at pagsunod sa mga pamantayan tulad ng IEC 60825.

Q: Ano ang minimum order quantity (MOQ)?

A: Ang MOQ ay 2pcs.
