1030nm 200mW 100KHz DFB Butterfly Laser Diode

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1030nm 200mW 100KHz DFB Butterfly Laser Diode

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

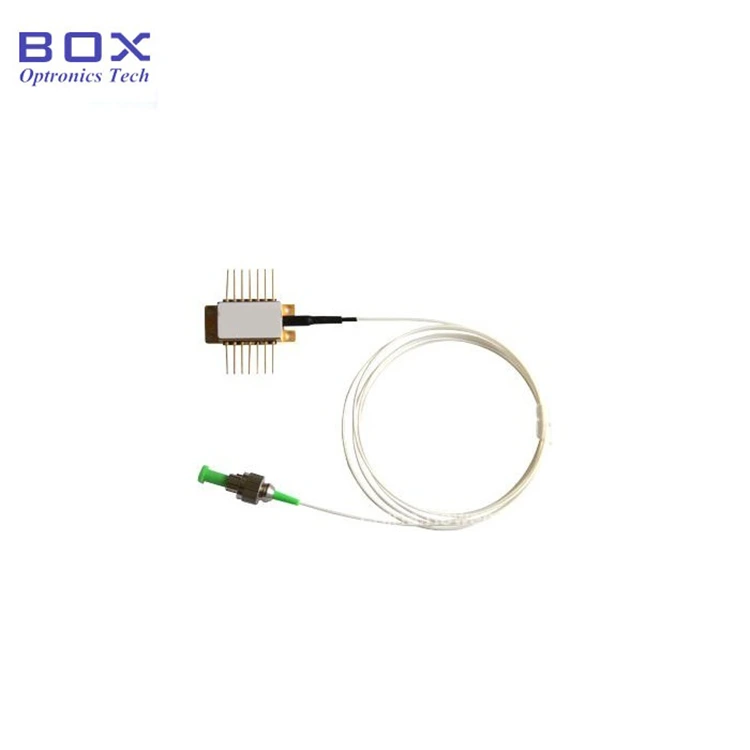

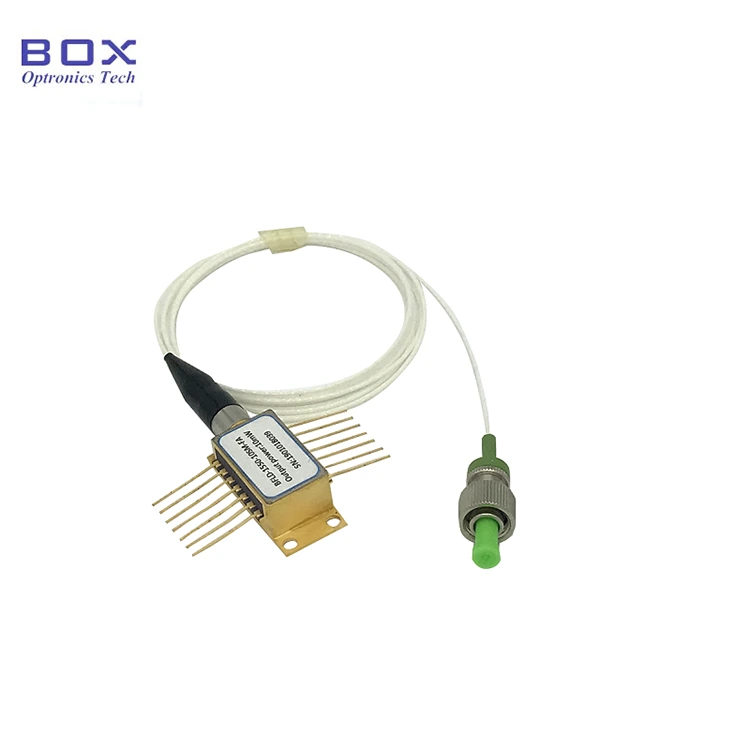

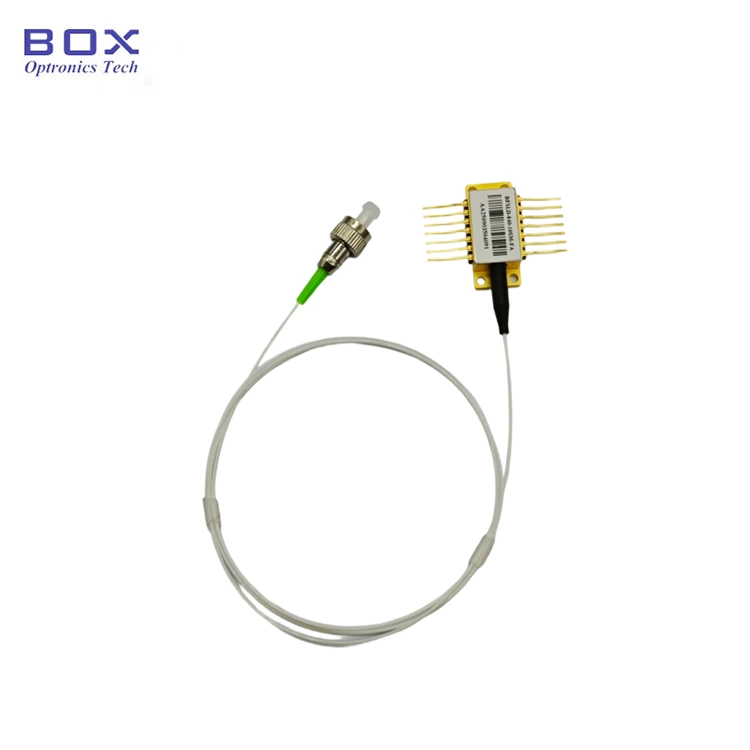

Ito ay isang 1030nm 200mW 100KHz DFB Butterfly Laser Diode, na may +/-2nm wavelength tolerance, isang 14-pin standard butterfly package, at PM980 fiber. Nagtatampok ito ng mataas na lakas ng output at isang makitid na linewidth, at isinasama ang TEC at thermistor. Angkop para sa optical sensing at imaging. Pakiusap gamitin ito sa ilalim ng proteksyon ng ESD.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● PM980 fiber pigtail;

● 200mW mataas na output kapangyarihan;

● Mas mababa sa 100kHz makitid na linewidth;

● 14-pin BTF package na may TEC, thermistor at Subaybayan ang PD.

Mga Application ng Produkto

● Lidar;

● Fiber optic sensing;

● Spectroscopy;

● Pinagmumulan ng binhi para sa mga laser.

produkto Mga Detalye

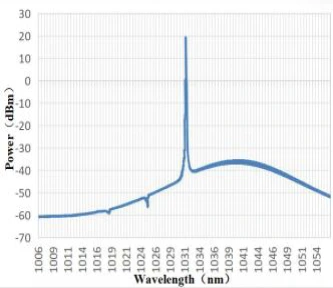

● Karaniwang spectrum: 1030nm, +/-2nm wavelength tolerance.

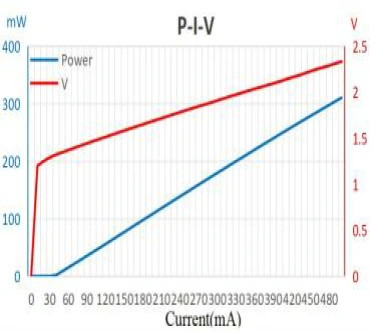

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

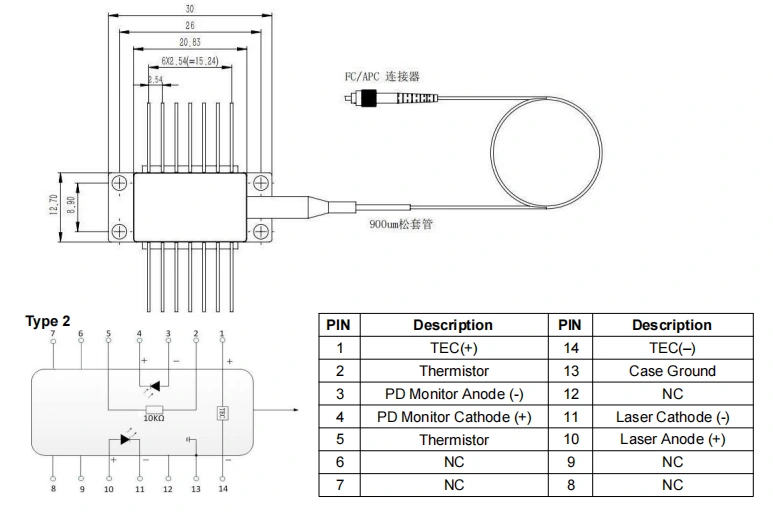

● Package drawing at PIN-OUT Definition(Unit:mm)-1030nm 200mW 100KHz DFB Butterfly Laser Diode

● FAQ

(1) Posible bang baguhin ang wavelength sa pamamagitan ng pagsasaayos ng kasalukuyang? Ano ang saklaw?

--Oo. Ang kasalukuyang wavelength coefficient ay 0.01 nm/mA, at ang Ang koepisyent ng wavelength ng temperatura ay 0.1 nm/℃. Ang WL adjustable range ay nasa paligid ng ~center WL+/- 1 nm.

(2) Ano ang haba ng pigtail?

--1.2+/-0.1 metro.

(3) Ano ang saklaw ng regulasyon ng kapangyarihan?

--10~100%

Pag-order impormasyon

hal: BNLD-1030-2HPM-FA

(Impormasyon ng order: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, na may PM980 fiber, FC/APC connector, pump pin).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Laser Radiation Hazard: Kapag ang device ay gumagana, naglalabas ito ng mataas na intensidad na laser beam. Huwag tumingin ng diretso ang fiber end-face, dahil maaaring magdulot ito ng pinsala sa mata.

● Proteksyon ng ESD: Ang device na ito ay electrostatic-sensitive. Samakatuwid, ang mahigpit na anti-static na mga hakbang sa proteksyon ay dapat dapat sundin sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, pag-iingat dapat gawin upang maiwasan ang mga pagtaas ng suplay ng kuryente, dahil maaaring magresulta ang hindi paggawa nito sa permanenteng pinsala sa device (hal., tiyakin ang wastong pag-ground ng kagamitan at magsuot ng anti-static na wrist strap).

● Paghawak ng Fiber at Device:Optical marupok ang mga hibla. Huwag hilahin ang aparato gamit ang hibla. Kapag nagsingit o pag-alis ng device mula sa socket nito, huwag lagyan ng pressure o hilahin ang manggas sa likuran ng housing ng device. Para sa mga device na nilagyan ng mga konektor, tiyaking sabay na itinataas ang device at ang fiber connector sa panahon ng pag-install o pagtanggal.

● Pin Soldering Requirements: Kung ang mga pin kailangang maghinang, ang temperatura ng paghihinang ay hindi dapat lumagpas sa 260°C, at ang ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Bigyang-pansin ang sumusunod: sa panahon ng proseso ng paghihinang, ang aparato ay dapat na nasa isang hindi pinapagana estado, at ang panghinang na bakal ay dapat na maayos na pinagbabatayan.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
