1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser

Talaan ng mga Nilalaman

1. Panimula ng 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ito ay isang 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser na gumagamit ng erbium-doped fiber DFB laser cavity structure, na may CW output kapangyarihan 50/100/200/500/1000mW opsyonal, 3dB bandwidth na mas mababa sa 3kHz, wavelength matatag na walang mode hopping. Sinusuportahan nito ang benchtop at modular na mga pagsasaayos na may interface ng komunikasyon ng RS232 at software sa pagsubaybay para sa system pagsasama. Angkop para sa distributed sensing at iba pa.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Parang multo linewidth ≤3 KHz;

● Lahat-hibla DFB resonant cavity;

● Haba ng daluyong matatag na walang mode hopping;

● DB9 Female(RS232) na komunikasyon para sa madaling pagsasama.

Mga Application ng Produkto

● LiDAR;

● Acoustic mga sensor, hydrophone;

● Hibla Optic Distributed Sensing.

Mga Detalye ng Produkto

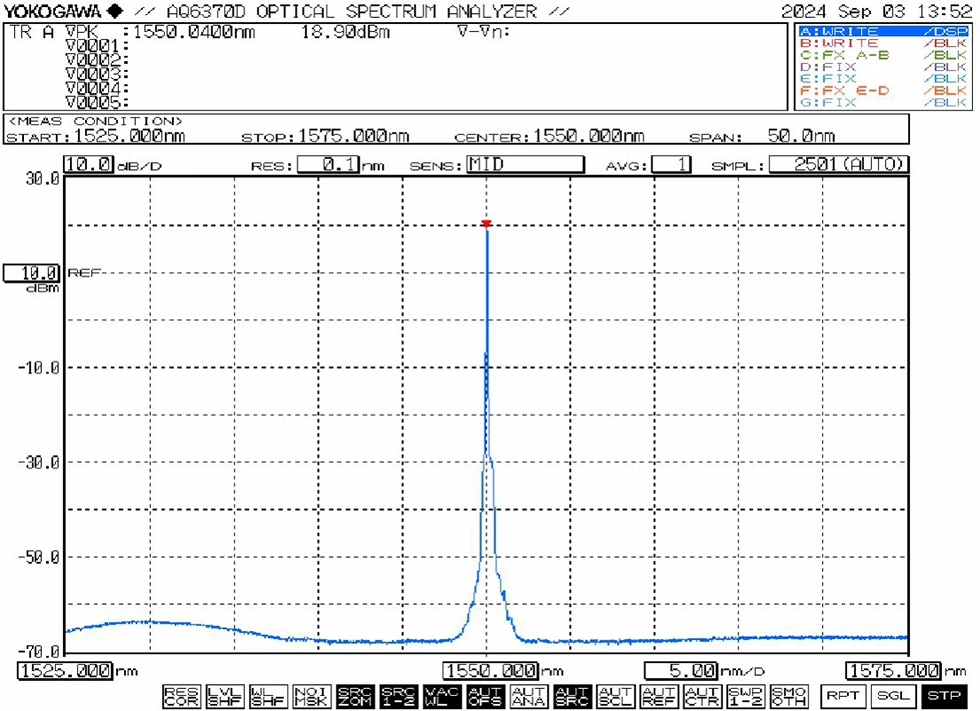

● Karaniwang spectrum: 1550nm

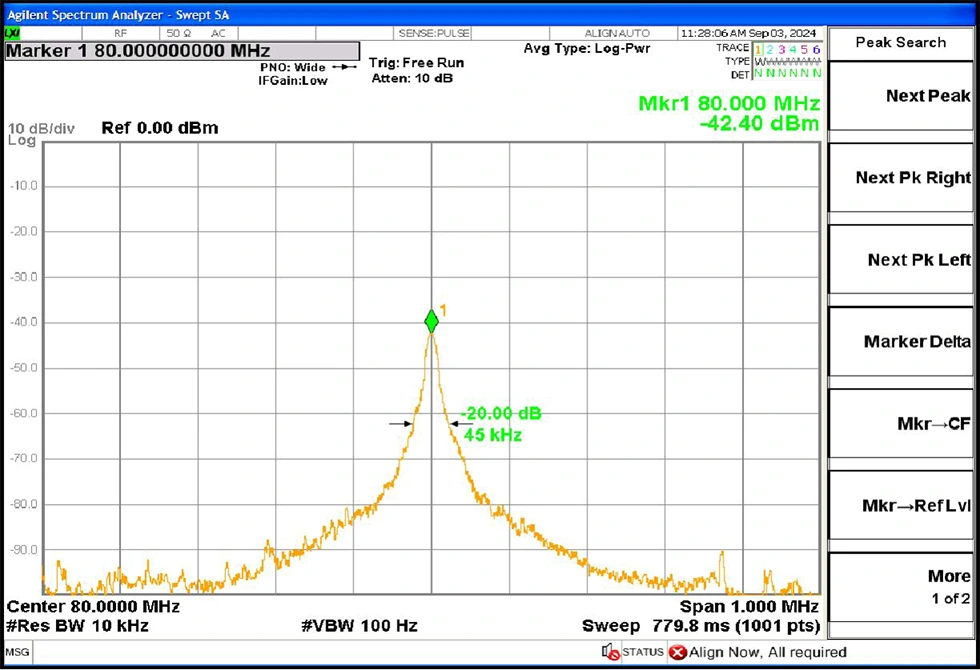

● Karaniwang Linewidth: 3dB spectral linewidth≤3 KHz (katumbas ng 20dB linewidth / 20)

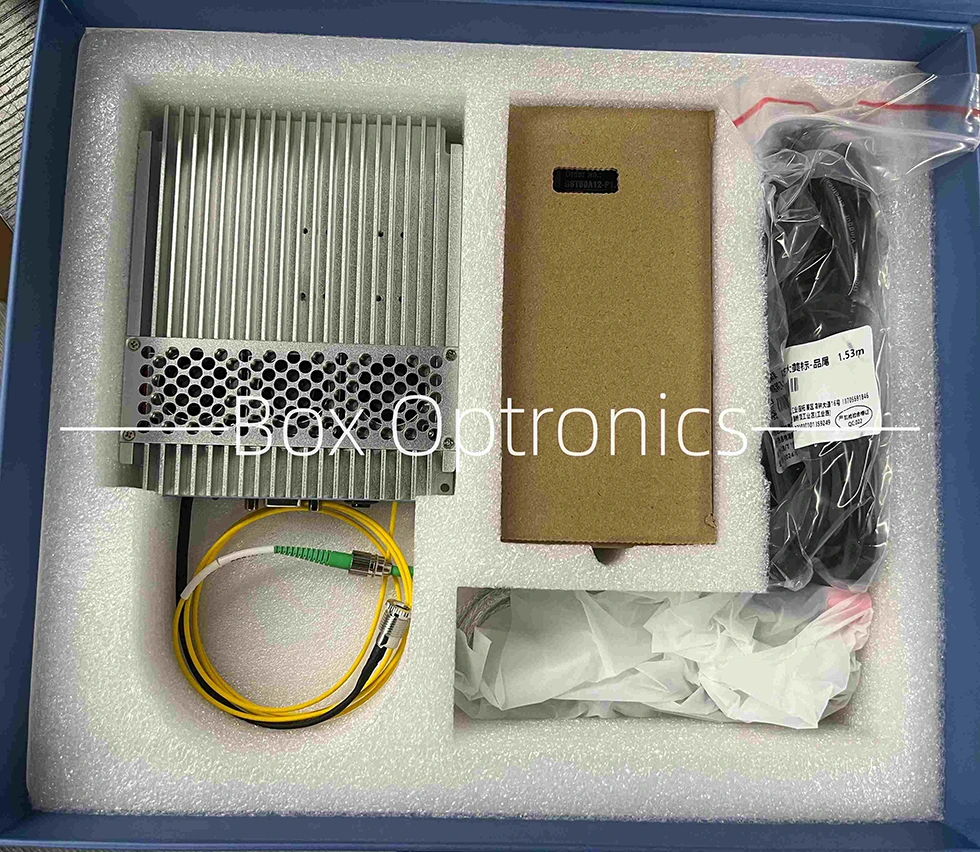

● Halimbawa ng packaging

Operasyon Mga hakbang

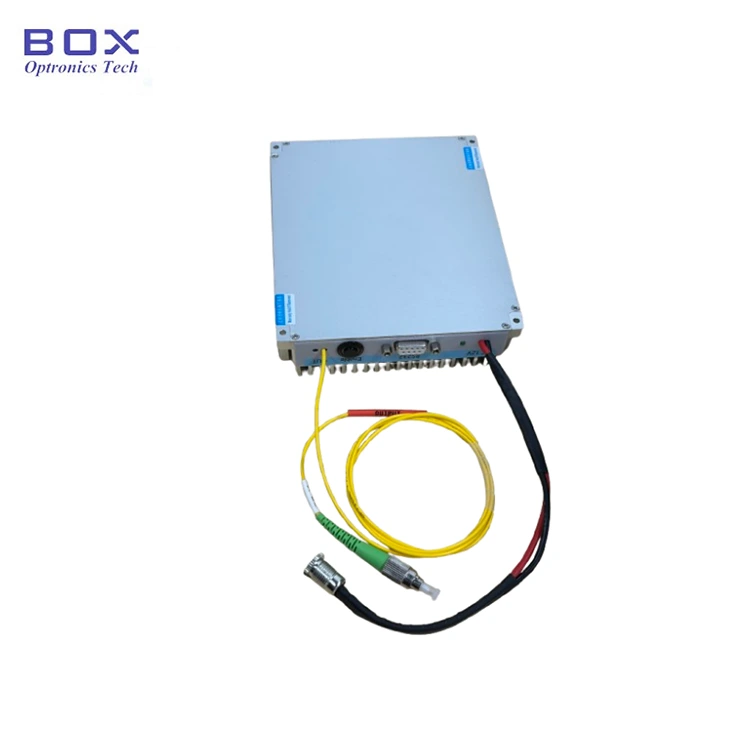

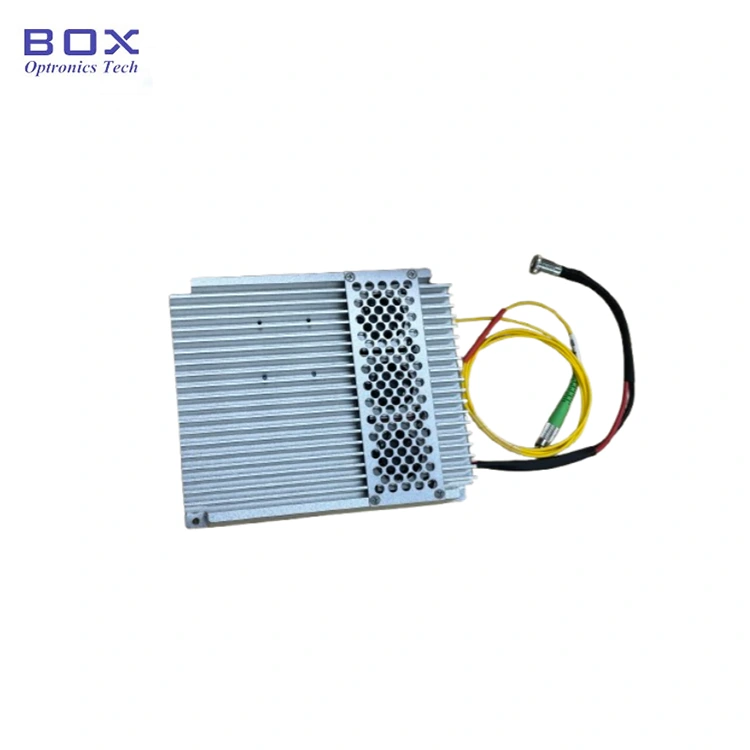

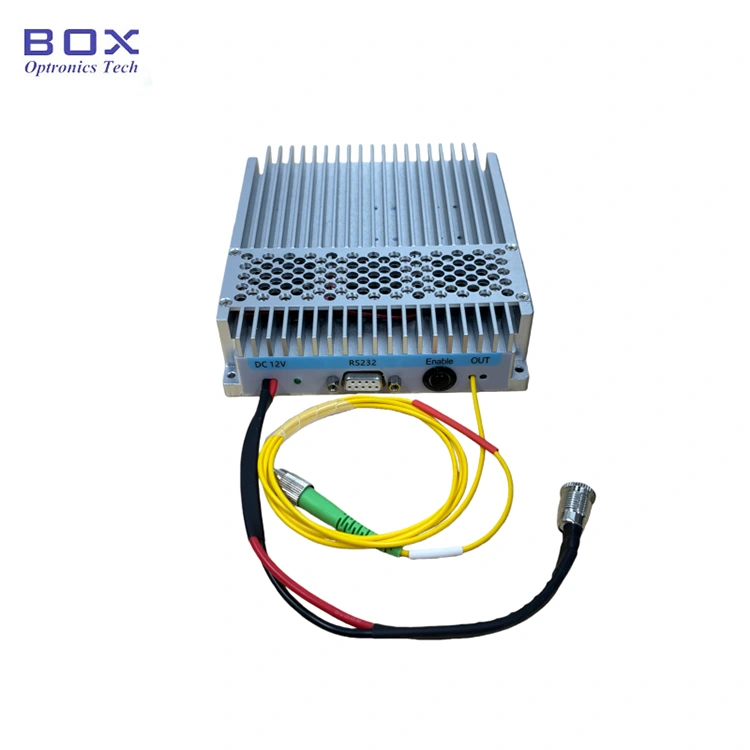

1. Hitsura: Ang module ay may kasamang power connector, power indicator, RS232 interface ng komunikasyon, output activation switch, at laser output fiber port.

2.Kapangyarihan Supply: Gumagamit ang power port ng karaniwang interface ng DC5.5×2.1mm. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. Isang hugis-U connector power cable para sa pagkonekta sa isang switch power supply ay magagamit sa kahilingan sa oras ng pagbili.

3.Pag-uugnay ang Fiber Optic Jumper:Alisin ang takip ng alikabok mula sa fiber connector, siyasatin ang dulo ng mukha para sa kontaminasyon o pinsala, at siguraduhin kalinisan bago kumonekta sa iba pang fiber device o test equipment. Para sa mga high-power na modelo, inirerekomenda ang fusion splicing.

4.Pag-uugnay ang Module sa isang Host Computer:Gamitin ang kasama USB-RS232 serial data cable para ikonekta ang module sa computer. I-install ang nakalaang serial driver (na ibinigay ng tagagawa) upang paganahin ang komunikasyon. Kung wala ang driver, hindi makakonekta ang host software sa module.

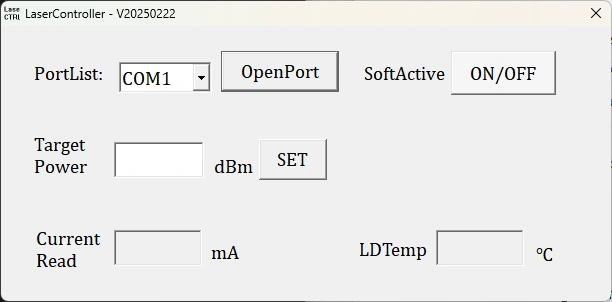

5.Software:Pinapayagan ng host software pagsasaayos ng lakas ng output at pagkontrol ng laser output sa pamamagitan ng Button na "SoftActive". Ang software ay nagpapakita ng set pump kasalukuyang, output kapangyarihan, at katayuan ng pagsubaybay sa temperatura.

6. Parameter Memory: Mga Setting at ang katayuang na-configure sa pamamagitan ng software ay awtomatikong nai-save sa module panloob na memorya. Walang koneksyon sa host computer ang kinakailangan kung ang mga parameter ay hindi kailangan ng pagbabago.

Pag-order impormasyon

hal: NLFL-1550-50-T-SM-M

(Impormasyon ng order: 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, 50mW output power, power adjustable, SM fiber, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 15 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

1. Mga Tala sa Operasyon at Pagpapanatili-1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser

● Iwasan ang madalas na pagsasaksak/pag-unplug ng fiber connectors upang maiwasan akumulasyon ng alikabok at pinsala sa dulo ng mukha.

● Linisin ang mga fiber connector gamit ang isang lint-free na punasan at siyasatin gamit ang a fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla walang kapangyarihan upang maiwasan ang pagsunog sa dulo ng mukha. Takpan ang mga hindi nagamit na konektor na may mga takip ng alikabok.

● Itago ang kagamitan sa isang tuyo, walang moisture na kapaligiran.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
