1550nm DFB 100KHz BTF Narrow Linewidth Laser

Talaan ng mga Nilalaman

1. Panimula ng 1550nm DFB 100KHz BTF Narrow Linewidth Laser

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ang 1550nm DFB 100KHz BTF Narrow Linewidth Laser ay idinisenyo para sa mga high-precision na application na nangangailangan ng ultra-stable, narrowband ilaw na pinagmumulan. Gumagana sa 1550nm wavelength, nagtatampok ang laser na ito ng <100KHz linewidth, >50mW output power. Ito ay perpekto para sa WDM (Wavelength Division Multiplexing) system, fiber-optic sensing, at kagamitan sa pagsubok na nangangailangan ng mababa linewidth at mataas na parang multo na kadalisayan. Kapag nagpapatakbo, ang aparatong ito ay naglalabas ng a mataas na intensity laser beam. Huwag tumingin nang direkta sa hibla ng dulo ng mukha; ginagawa kaya maaaring magdulot ng pinsala sa mata.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Multi-Quantum Well (MQW);

● Mataas kapangyarihan ng output > 50mW;

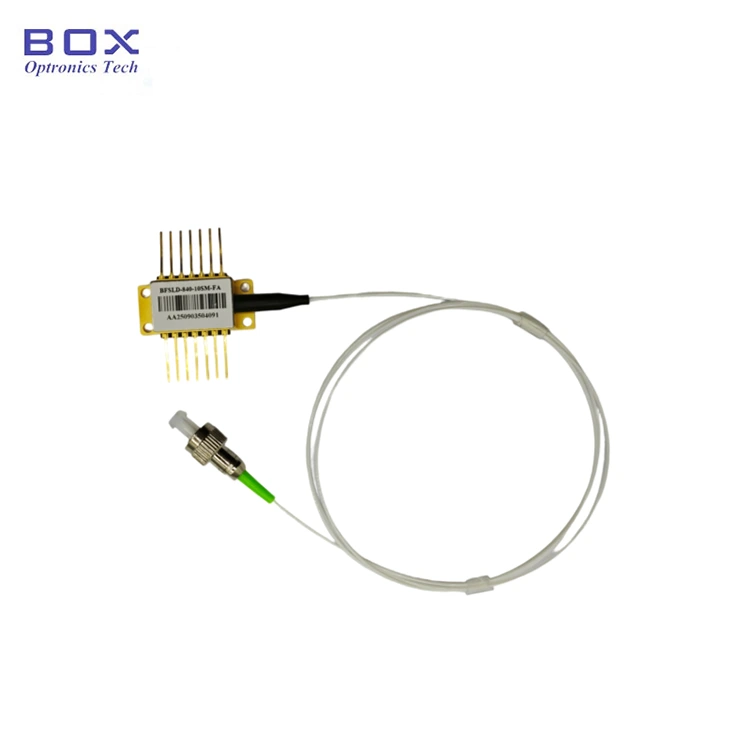

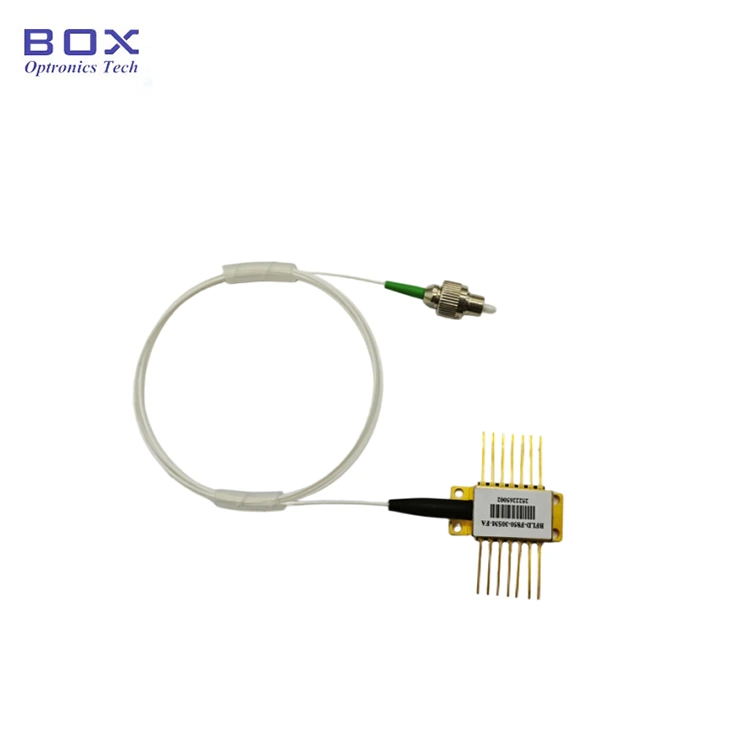

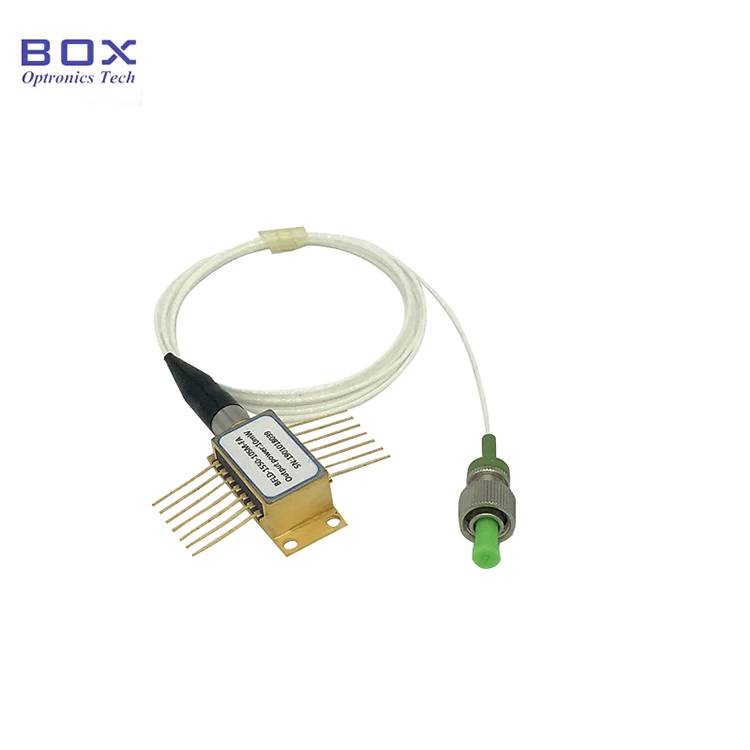

● 14-pin BTF package na may TEC, thermistor, at optical isolator.

Mga Application ng Produkto

● Lidar;

● Makitid ang laboratoryo linewidth light source at optical test;

● Optical fiber komunikasyon;

● Optical fiber sensor.

produkto Mga Detalye

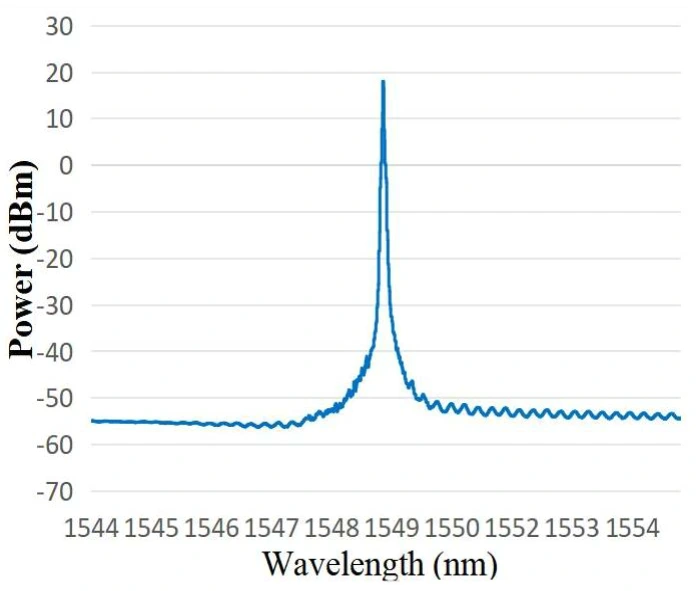

● Karaniwang spectrum: 1549.38nm, ang WL tolerance ay maaaring 1550+/-2nm.

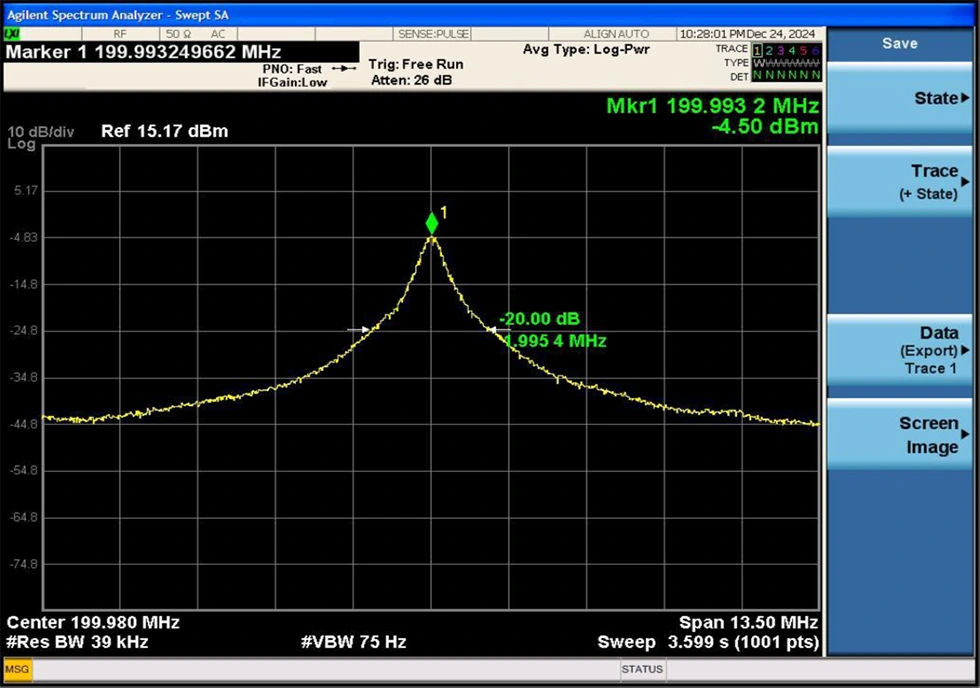

● Karaniwang Linewidth: 3dB spectral linewidth <100 KHz (katumbas ng 20dB linewidth / 20)

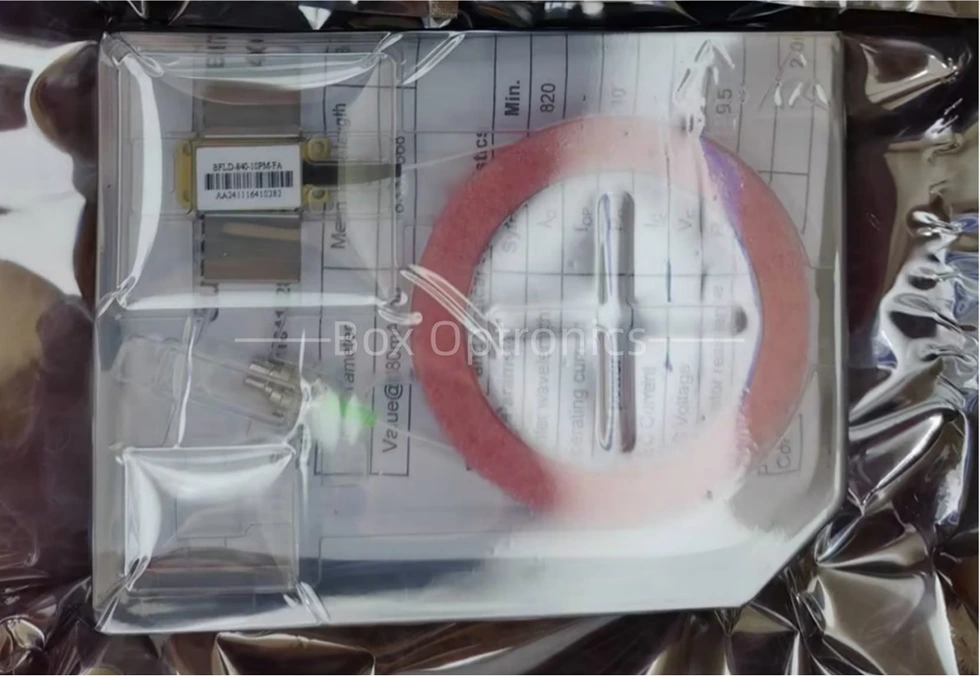

● Halimbawa ng pag-iimpake

*Standalone na aparato; walang built-in na driver (opsyonal na panlabas na driver).

Impormasyon sa pag-order

hal: BNLD-1550-11HSM-FA2

(Impormasyon ng order: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW output power, na may SM fiber, FC/APC connector, type2 pin-out).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10-15 araw ng trabaho para sa produksyon. (Kung meron may ilan sa stock, mas mabilis itong maipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● I-verify ang katatagan ng operating circuit ng produkto upang maiwasan pinsala na dulot ng mga alon ng pulso.

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

● Kapag ginagamit ang device, mahigpit na sumunod sa operating voltage at kasalukuyang mga saklaw na tinukoy sa datasheet. Mga pangunahing parameter—kabilang ang Ith (Threshold Current), Iop max (Maximum Operating Current), Vop max (Maximum Operating Voltage), at λc (Center Wavelength)—ay dapat i-reference partikular sa test report na ibinigay sa oras ng pagpapadala.Tandaan:Operasyon lampas sa ganap na pinakamataas na rating ay maaaring magdulot ng permanenteng pinsala sa device.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
