1060nm 5mW SLED Laser Diode

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1060nm 5mW SLED Laser Diode

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Halimbawa ng pag-iimpake

6. Impormasyon sa Pag-order

7. Datasheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at After-Sales Service

Panimula ng Produkto

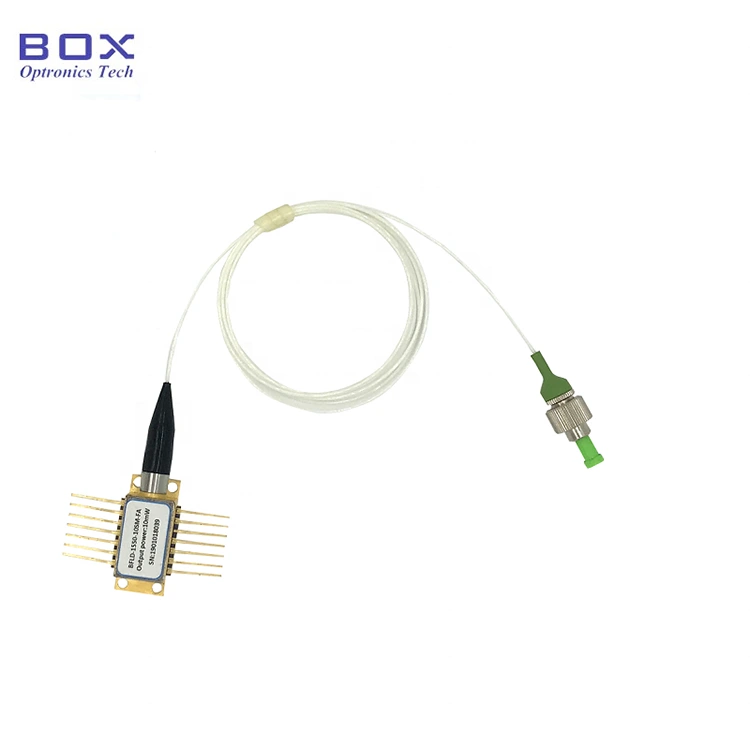

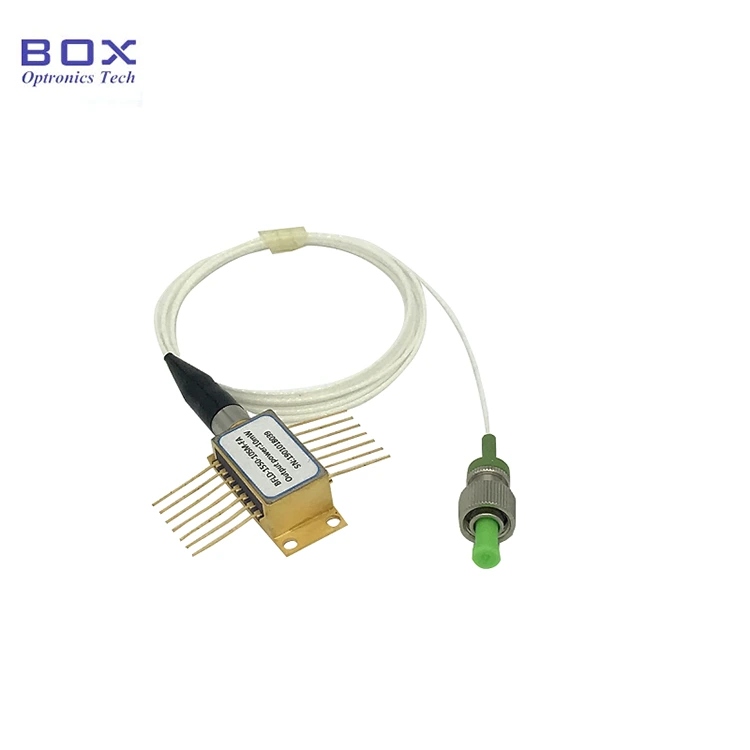

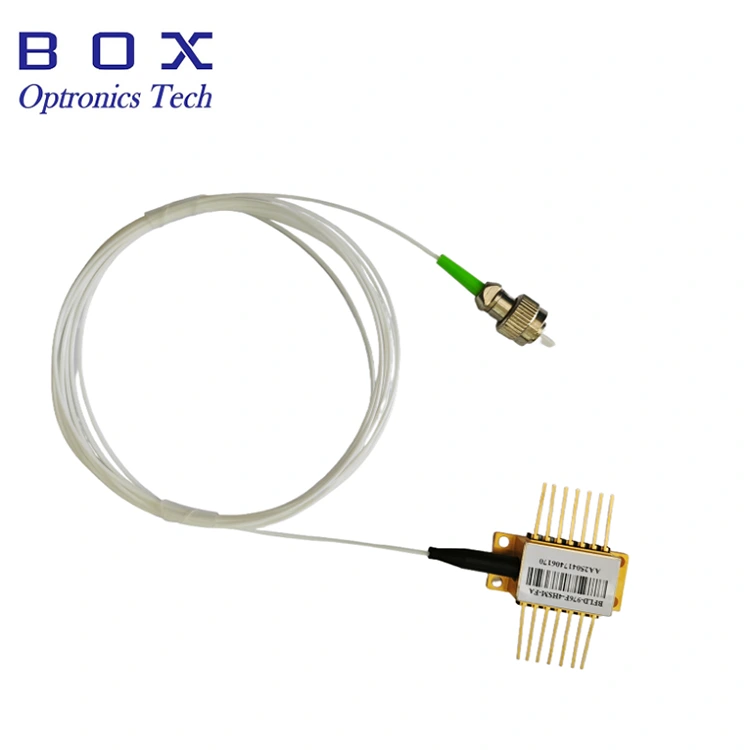

Ito ay isang 1060nm 5mW SLED Laser Diode na may 14-pin butterfly package. Nagtatampok ito ng hanggang 5mW output power, higit sa 15nm 3dB bandwidth, at isinasama ang TEC at thermistor para sa isang matatag at makinis na spectrum. Angkop para sa optical coherence tomography (OCT). Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo.

Mga Detalye ng Produkto

Mga Tampok ng Produkto

● SM Hi1060 o PM980 pigtail;

● Output power hanggang 5mW;

● 14-pin BTF package na may TEC at Monitor PD.

Mga Application ng Produkto

● Fiber optic gyroscope;

● Fiber optic sensing system;

● Optical equipment system.

Mga Detalye ng Produkto

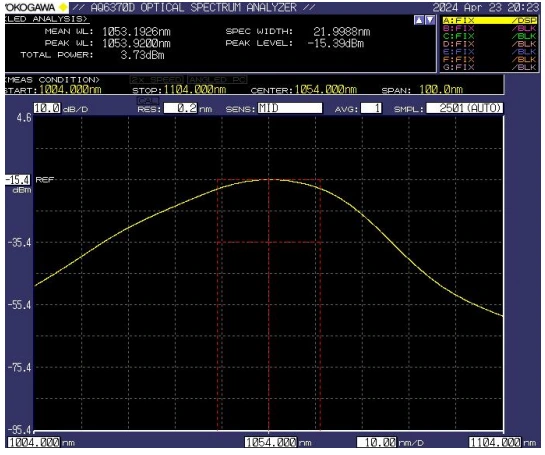

● Karaniwang spectrum: -3dB Bandwidth Min.15nm / Typ.20nm

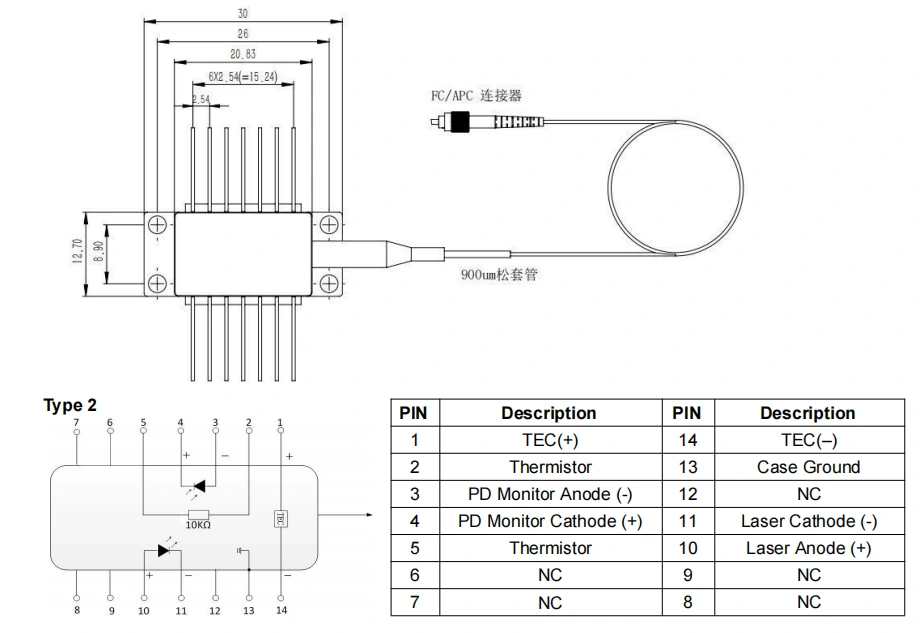

● Package drawing at PIN-OUT Definition(Unit:mm)-1060nm 5mW SLED Laser Diode

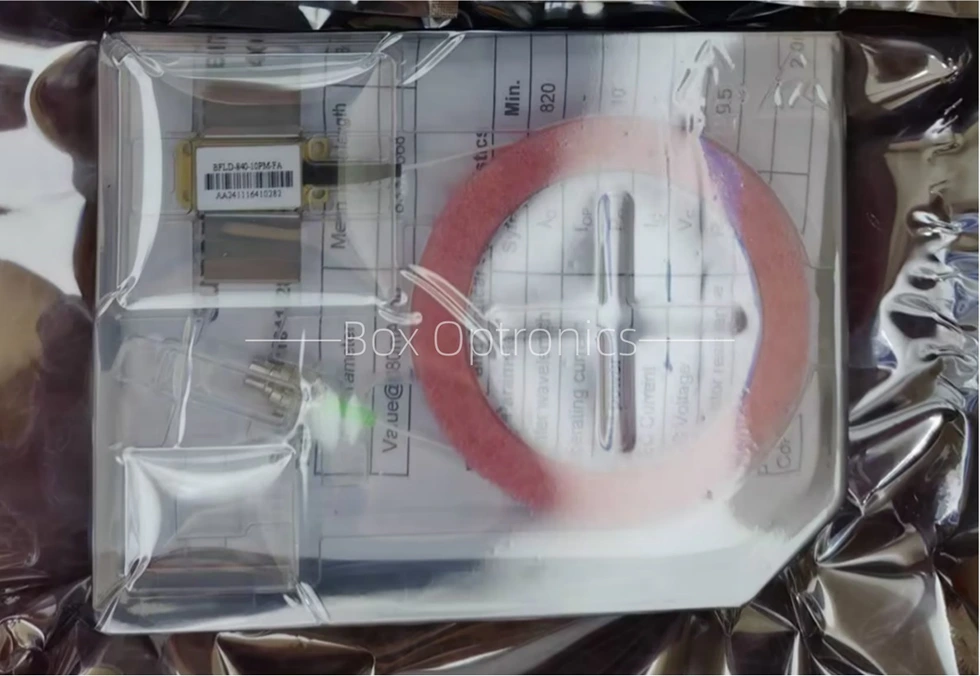

● Halimbawa ng pag-iimpake

*Standalone na aparato; walang built-in na driver (opsyonal na panlabas na driver).

Impormasyon sa pag-order

hal: BFSLD-1060-5SM-FA

(Impormasyon ng order: 1060nm 5mW SLED Laser Diode, butterfly package, na may SM  Hi1060 fiber, FC/APC connector).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics na gamitin ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung may ilan sa stock, mas mabilis itong maipadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Pagpapatakbo

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, ang mahigpit na pagsunod sa mga anti-static na hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan ang mga pagtaas ng suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pagkasira ng device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static na wrist strap).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag lagyan ng pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device na nilagyan ng mga connector, tiyaking ang device at ang fiber connector ay sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Ang partikular na atensyon ay dapat bayaran sa mga sumusunod: sa panahon ng proseso ng paghihinang, ang aparato ay dapat na nasa isang hindi pinagagana na estado, at ang panghinang na bakal ay dapat na maayos na pinagbabatayan.

● Sa panahon ng proseso ng power-up, huwag kailanman direktang maglapat ng mataas na kasalukuyang, dahil ito ay nanganganib na mapinsala ang chip. Sa halip, paganahin ang device sa kasalukuyang antas na malapit sa threshold ng chip, at pagkatapos ay unti-unting taasan ang kasalukuyang sa maliliit na pagtaas hanggang sa maabot ang nais na antas.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa mga incremental na hakbang sa pagpapalakas upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at After-Sales Service

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
