840nm 10mW 40nm SLD Broadband Light Source

Talaan ng mga Nilalaman

1. Pagpapakilala ng 840nm 10mW 40nm SLD Broadband Light Source

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Detalye ng Produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at After-Sales Service

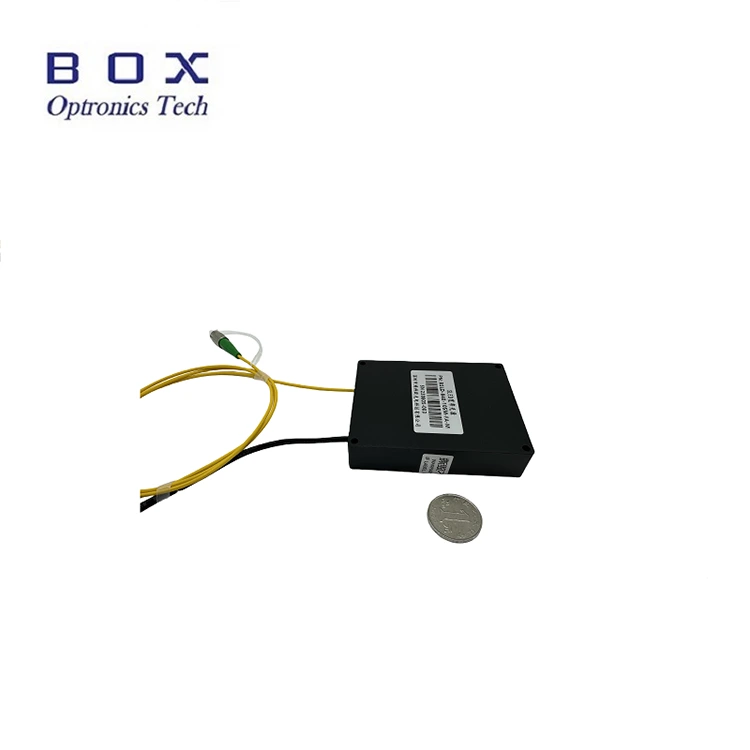

Panimula ng Produkto-840nm 10mW 40nm SLD Broadband Light Source

Ito ay isang 840nm 10mW 40nm SLD Broadband Light Source na gumagamit ng superluminescent diode na teknolohiya, na may output power na higit sa 10mW, -3dB bandwidth na higit sa 40nm, flat spectrum, low ripple, at mahusay na pangmatagalang katatagan.

Sinusuportahan nito ang touchscreen benchtop at modular na mga configuration na may RS-485 na interface ng komunikasyon at monitoring software para sa pagsasama ng system. Angkop para sa fiber sensing at medical imaging. Mangyaring palaging ikonekta/idiskonekta ang mga hibla nang walang kapangyarihan upang maiwasan ang pagkasunog sa dulo ng mukha.

Mga Detalye ng Produkto-840nm 10mW 40nm SLD Broadband Light Source

Mga Tampok ng Produkto-840nm 10mW 40nm SLD Broadband Light Source

Mababang parang multo ripple; l

Flat spectrum;

DB9 Female(RS485) komunikasyon para sa madaling pagsasama;

Na-customize na kapangyarihan ng output at uri ng hibla.

Mga Application ng Produkto-840nm 10mW 40nm SLD Broadband Light Source

Optical fiber sensing;

Medikal na imaging;

Optical coherence tomography (OCT).

Mga Detalye ng Produkto-840nm 10mW 40nm SLD Broadband Light Source

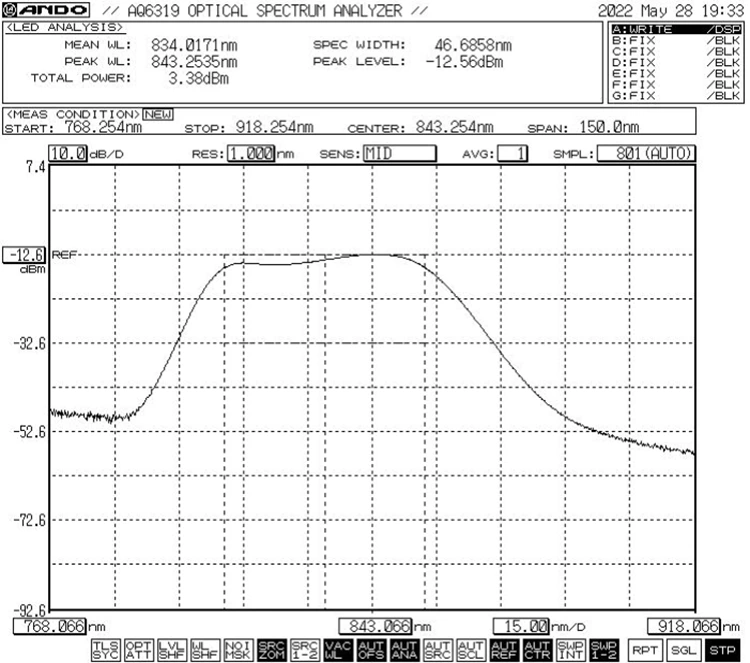

Karaniwang spectrum: -3dB Bandwidth Min.40nm / Typ.45nm

Dimensyon (mm)

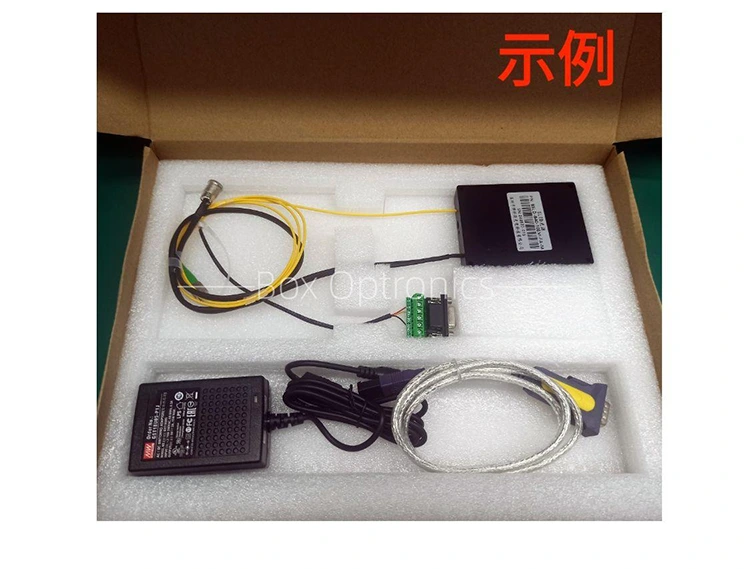

Mga Karaniwang Accessory

Mga Hakbang sa Operasyon-840nm 10mW 40nm SLD Broadband Light Source

Hakbang1. Pag-unpack: Bago mag-assemble, tingnan kung kumpleto ang lahat ng accessory, kabilang ang SLED light source module, USB data cable, green port cable, power adapter, test report, atbp.

Hakbang 2. Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang mga kinakailangan sa power supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Ibinibigay ang power adapter ayon sa mga lokal na pamantayan ng boltahe.)

Hakbang 3. Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon at pinsala.

Setp4. Kumonekta sa host computer: Gamitin ang Green Port Cable at ang USB-RS485 DB9 Data Cable para ikonekta ang840nm 10mW 40nm SLD Broadband Light Source at ang computer; ang computer ay dapat munang mag-install ng nakalaang serial port driver upang matukoy ang USB-RS485 serial port data cable, kung hindi, ang host computer software at ang light source module ay hindi maikokonekta at maipapaalam nang tama. Pakitanong sa Box Optronics ang driver.

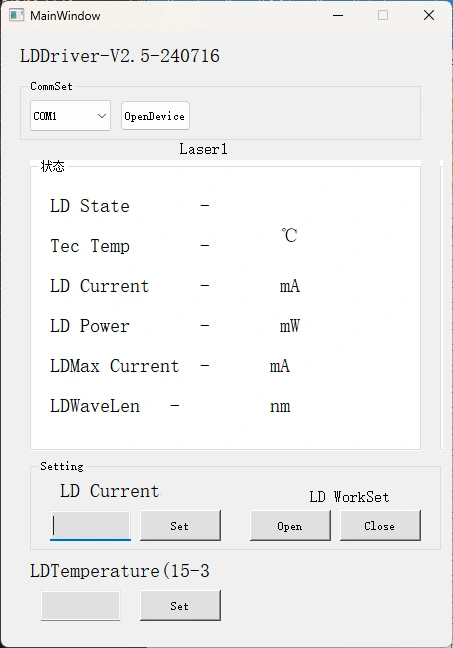

Hakbang 5. Control software: Nagbibigay ang Box Optronics ng serial command o PC software para kontrolin ang LD current at LD temperature ng 840nm 10mW 40nm SLD Broadband Light Source. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, dahan-dahang pataasin ang drive current sa paunang operasyon. Huwag agad na ilapat ang full current.)

Hakbang6. Pagkatapos gamitin, i-click ang close button, i-off ang power supply, at idiskonekta ang fiber connection.

Impormasyon sa pag-order-840nm 10mW 40nm SLD Broadband Light Source

hal: BSLD-840-104SM-FA-M

(Impormasyon ng order: 840nm 10mW 40nm SLD Broadband Light Source, na may SM Hi780 fiber, FC/APC connector, module package, 5VDC power supply).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet-840nm 10mW 40nm SLD Broadband Light Source

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad-840nm 10mW 40nm SLD Broadband Light Source

Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ng EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.

(3) Iba pa

Mga tuntunin sa pagbabayad

Available ang PayPal at T/T.

Lead time-840nm 10mW 40nm SLD Broadband Light Source

Produksyon: 10 araw ng trabaho. (Kung may ilan sa stock, mas mabilis itong maipadala.)

Ang internasyonal na logistik: 3-5 araw ng trabaho.

Mga Tala sa Operasyon at Pagpapanatili-840nm 10mW 40nm SLD Broadband Light Source

Hindi inirerekomenda na madalas na ipasok o alisin ang mga fiber optic connector sa mga dulo ng output, upang maiwasan ang kontaminasyon ng alikabok—na maaaring humantong sa pagtaas ng pagkawala ng insertion—o ang pagkasunog ng mga dulo ng fiber connector.

Linisin ang mga fiber connector na may lint-free na punasan at siyasatin gamit ang fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla nang walang kuryente upang maiwasan ang pagkasunog sa dulo ng mukha. Ang mga konektor ng fiber optic ay dapat na sakop ng mga takip ng alikabok.

Kung ang output fiber ay kailangang konektado sa isa pang hibla, inirerekomenda na gumamit ng fusion splicer.

Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; mag-imbak sa isang tuyo na lugar.

Quality Assurance at After-Sales Service-840nm 10mW 40nm SLD Broadband Light Source

Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit para sa mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Mga binago o hindi kumpletong label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
