1060nm 1064nm SLD Light Source

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1060nm 1064nm SLD Light Source

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Karaniwang Kagamitan

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Operasyon at Pagpapanatili

12. Quality Assurance at After-Sales Service

Panimula ng Produkto

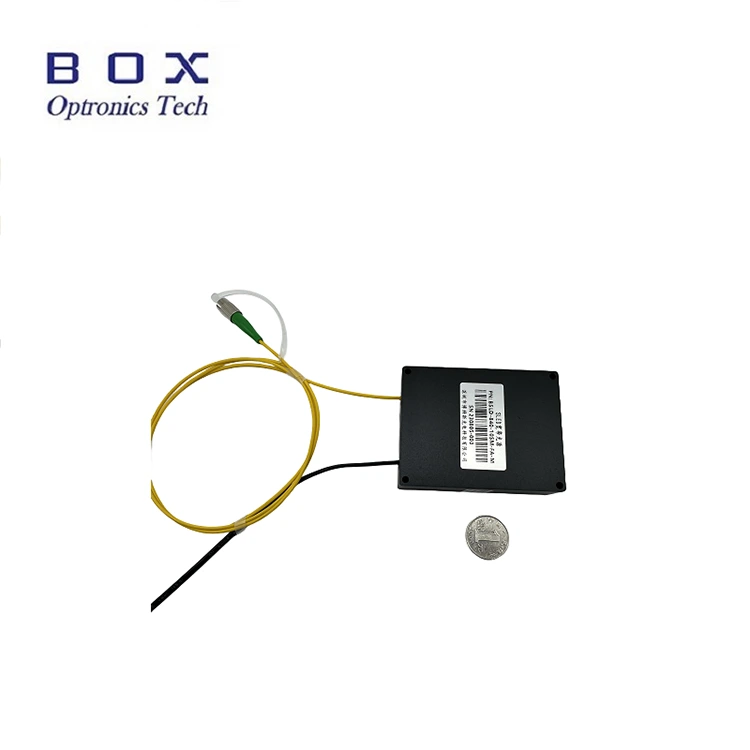

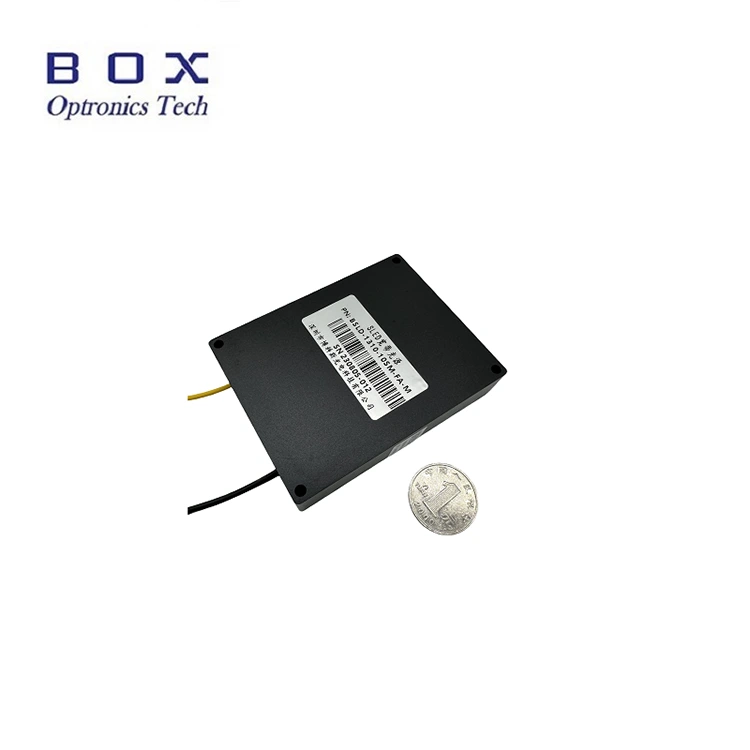

Ito ay isang 1060nm 1064nm SLD Light Source na gumagamit ng superluminescent diode na teknolohiya, na may output power na 5mW at 15mW na opsyonal, -3dB bandwidth na higit sa 15nm, flat spectrum, mababang ripple at mahusay na pangmatagalang katatagan. Sinusuportahan nito ang benchtop at modular na mga configuration na may interface ng komunikasyon ng RS485 at monitoring software para sa pagsasama ng system. Angkop para sa fiber sensing, at medical imaging. Mangyaring gamitin ang may rate na boltahe, kontrolin ang temperatura at halumigmig, tiyakin ang mahusay na pagwawaldas ng init, maiwasan ang labis na karga ng output at kontaminasyon.

Mga Detalye ng Produkto

Mga Tampok ng Produkto

● Mababang parang multo ripple;

● Flat spectrum;

● DB9 Female(RS485) na komunikasyon para sa madaling pagsasama.

Mga Application ng Produkto

● Optical fiber sensing;

● Medical imaging;

● Fiber-Optic Gyroscope (FOG).

Mga Detalye ng Produkto

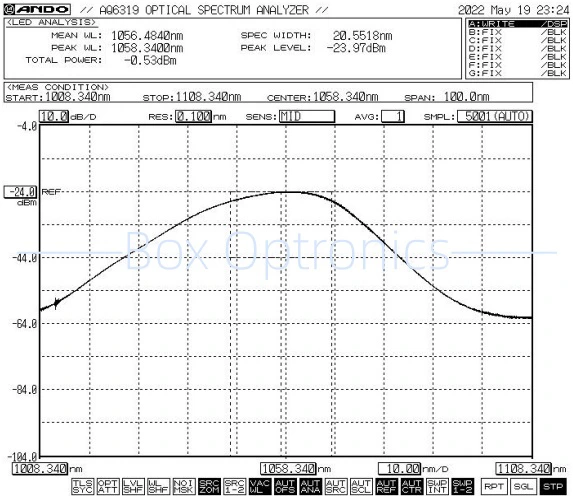

● Karaniwang spectrum: -3dB Bandwidth Min.15nm / Typ.20nm

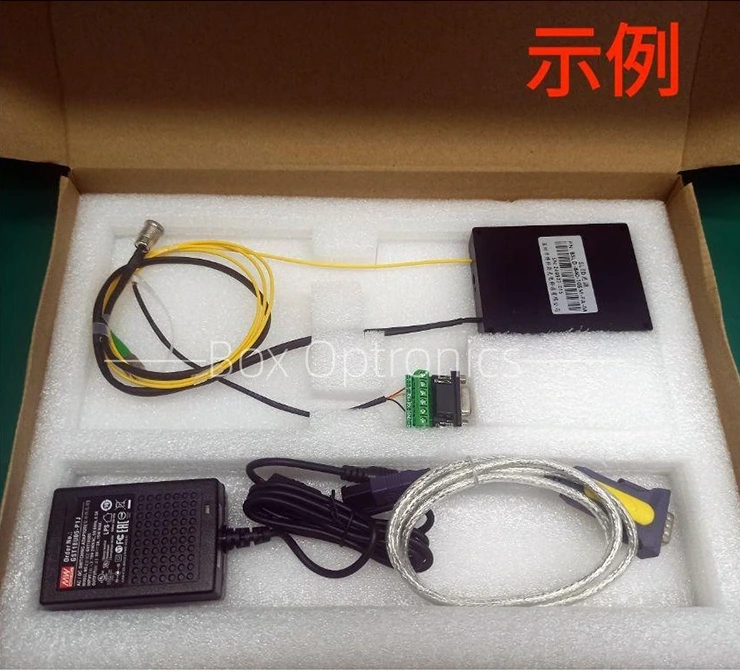

● Mga Karaniwang Accessory

Mga Hakbang sa Operasyon

Hakbang 1.Pag-unpack: Bago mag-assemble, tingnan kung kumpleto ang lahat ng accessory, kabilang ang SLED light source module, USB data cable, green port cable, power adapter, test report, atbp.

Hakbang 2.Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang mga kinakailangan sa power supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Ibinigay ang power adapter ayon sa mga lokal na pamantayan ng boltahe.)

Hakbang 3.Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon at pinsala.

Setp4.Kumonekta sa host computer: Gamitin ang Green Port Cable at ang USB-RS485 DB9 Data Cable para ikonekta ang 1060nm 1064nm SLD Light Source at ang computer; ang computer ay dapat munang mag-install ng nakalaang serial port driver upang matukoy ang USB-RS485 serial port data cable, kung hindi, ang host computer software at ang light source module ay hindi maikokonekta at maipapaalam nang tama. Pakitanong sa Box Optronics ang driver.

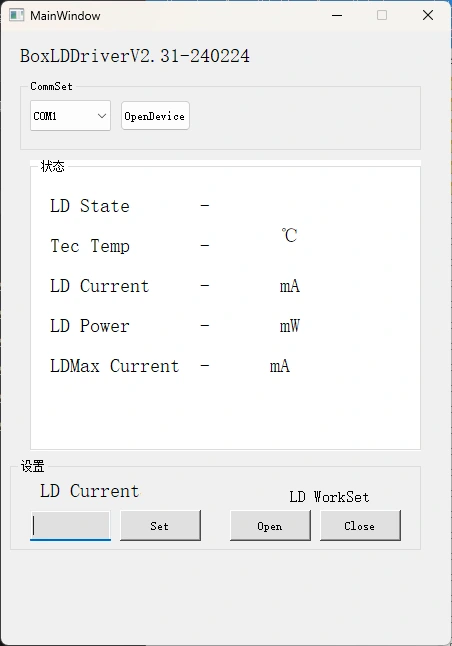

Hakbang 5.Control software: Nagbibigay ang Box Optronics ng serial command o PC software para kontrolin ang LD current at LD temperature ng 1060nm 1064nm SLD Light Source. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, dahan-dahang pataasin ang drive current sa paunang operasyon. Huwag agad na ilapat ang full current.)

Hakbang6.Pagkatapos gamitin, i-click ang close button, i-off ang power supply, at idiskonekta ang fiber connection.

Impormasyon sa pag-order

hal: BSLD-1060-5SM-FA-M

(Impormasyon ng order: 1060nm 1064nm SLD Light Source, 5mW output power, na may SM Hi1060 fiber, FC/APC connector, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics na gamitin ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung may ilan sa stock, mas mabilis itong maipadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Hindi inirerekomenda na madalas na ipasok o tanggalin ang fiber optic connectors sa parehong input at output end, para maiwasan ang dust contamination—na maaaring humantong sa mas mataas na insertion loss—o ang pagkasunog ng fiber connector end faces.

● Linisin ang mga fiber connector gamit ang lint-free na punasan at siyasatin gamit ang fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla nang walang kapangyarihan upang maiwasan ang pagkasunog sa dulo ng mukha. Ang mga konektor ng fiber optic ay dapat na sakop ng mga takip ng alikabok.

● Kung ang output fiber ay kailangang konektado sa isa pang fiber, inirerekomendang gumamit ng fusion splicer.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; mag-imbak sa isang tuyo na lugar.

Quality Assurance at After-Sales Service

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
