1457nm Raman Pump Laser Source

Talaan ng mga Nilalaman

1. Panimula ng 1457nm Raman Pump Laser Source

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Karaniwang Kagamitan

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

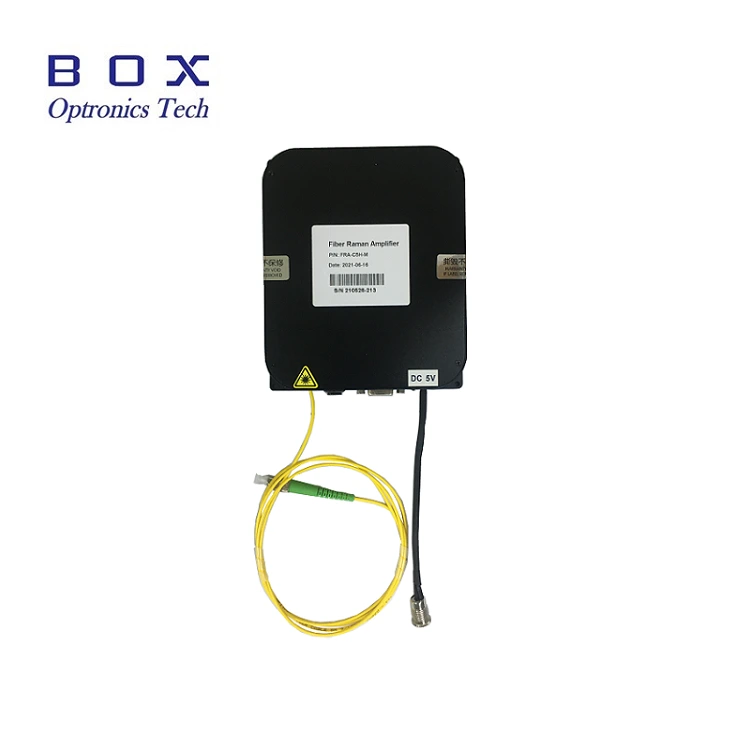

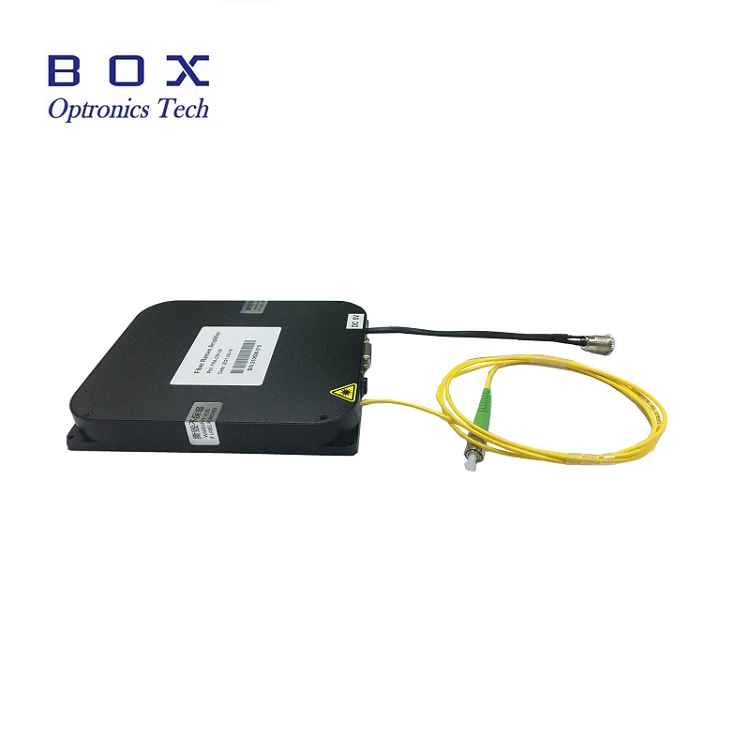

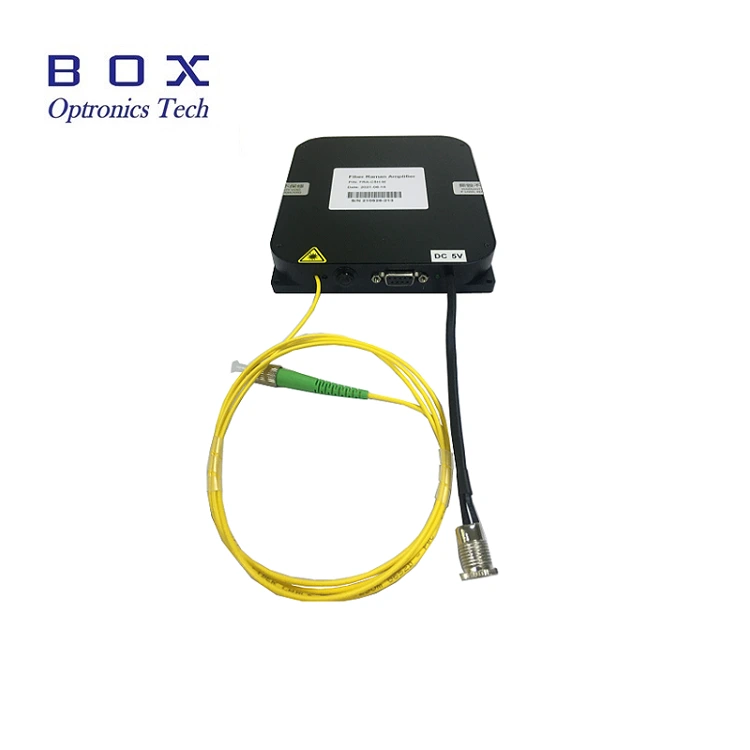

Ito ay isang 1457nm Raman Pump Laser Source na may fiber Bragg grating na idinisenyo para sa Raman fiber amplifier at Er-doped fiber amplifier, isang propesyonal na dinisenyo na drive circuit, at TEC control upang matiyak na ligtas pagpapatakbo ng laser, stable na output power, at spectrum. Maaari itong ibigay sa isang desktop o modular package na may RS-485 na interface ng komunikasyon at software sa pagsubaybay para sa pagsasama ng system. 400mW mataas na output power. Mangyaring gamitin na may rate na boltahe, kontrolin ang temperatura at halumigmig, tiyakin ang magandang init pagwawaldas, maiwasan ang labis na karga ng output, at kontaminasyon.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● 400mW Mataas na lakas ng output;

● Kapangyarihan at parang multo katatagan;

● DB9 Female(RS485) na komunikasyon para sa madaling pagsasama.

 Mga Application ng Produkto

● Raman fiber amplifier;

● EDFA Er-droped fiber amplifier.

produkto Mga Detalye

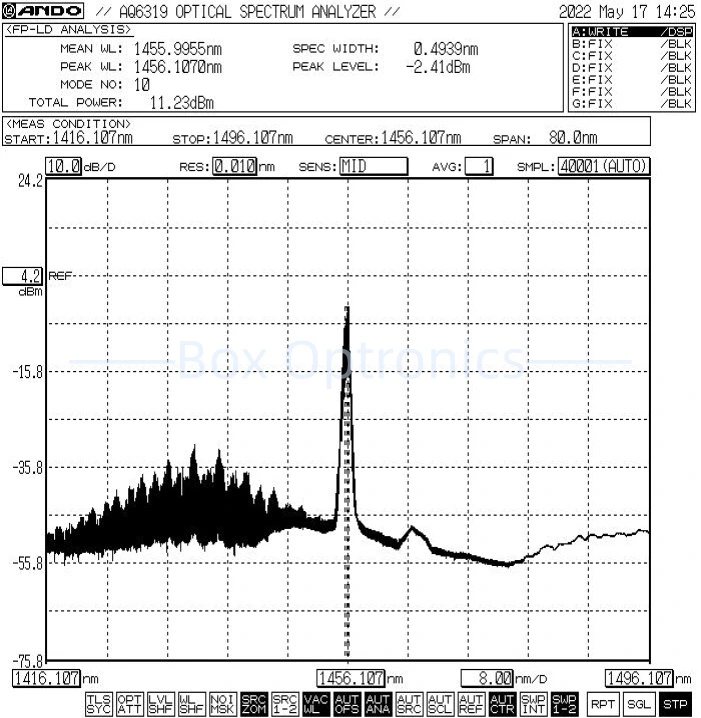

● Karaniwang spectrum: 1457nm, +/-1 tolerance.

● Mga Karaniwang Accessory

Operasyon Mga hakbang

Hakbang 1. Pag-unpack: Bago mag-assemble, suriin kung ang lahat ng mga accessory ay kumpleto, kabilang ang Pump Laser source module, USB data cable, power adapter, test report, atbp.

Step2.Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang kapangyarihan mga kinakailangan sa supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Power adapter ibinibigay ayon sa mga lokal na pamantayan ng boltahe.)

Step3.Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin matapos makumpirma na walang polusyon at pinsala.

Setp4.Kumonekta sa host computer: Gamitin ang USB-RS485 DB9 Data Cable para ikonekta ang 1457nm Raman Pump Laser Source at ang kompyuter; ang computer ay dapat munang mag-install ng nakalaang serial port driver sa tukuyin ang USB-RS485 serial port data cable, kung hindi man ang host computer ang software at ang module ng light source ay hindi maikonekta nang tama at nakipag-ugnayan. Pakitanong sa Box Optronics ang driver.

Step5.Control software: Nagbibigay ang Box Optronics ng serial command o PC software sa kontrolin ang kasalukuyang LD at temperatura ng LD ng 1457nm Raman Pump Laser Pinagmulan. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, dahan-dahang pataasin ang kasalukuyang drive sa paunang operasyon. Huwag ilapat kaagad ang buong kasalukuyang.)

Hakbang6.Pagkatapos gamitin, i-click ang close button, patayin ang power supply, at idiskonekta ang koneksyon ng hibla.

Pag-order impormasyon

hal: BSLD-1457-4HSM-FA-M

(Impormasyon ng order: 1457nm Raman Pump Laser Source, 400mW output kapangyarihan, na may SMF-28e fiber, FC/APC connector, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10-15 araw ng trabaho para sa produksyon. (Kung meron may ilan sa stock, mas mabilis itong maipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Hindi inirerekomenda na madalas na ipasok o alisin ang fiber optic mga konektor sa parehong dulo ng input at output, upang maiwasan ang alikabok kontaminasyon—na maaaring humantong sa pagtaas ng pagkawala ng pagpasok—o ang pagkasunog ng fiber connector dulo mukha.

● Linisin ang mga fiber connector gamit ang isang lint-free na punasan at siyasatin gamit ang a fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla walang kapangyarihan upang maiwasan ang pagsunog sa dulo ng mukha. Ang fiber optic connectors ay dapat na natatakpan ng mga takip ng alikabok.

● Kung ang output fiber ay kailangang konektado sa isa pang fiber, ito ay inirerekomenda na gumamit ng fusion splicer.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; tindahan sa isang tuyong lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
