974nm 976nm Pump Laser Source Benchtop Package na may Touched Screen

Talaan ng mga Nilalaman

1. Panimula ng 974nm 976nm Pump Laser Source Benchtop Package na may Touched Screen

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Karaniwang Kagamitan

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

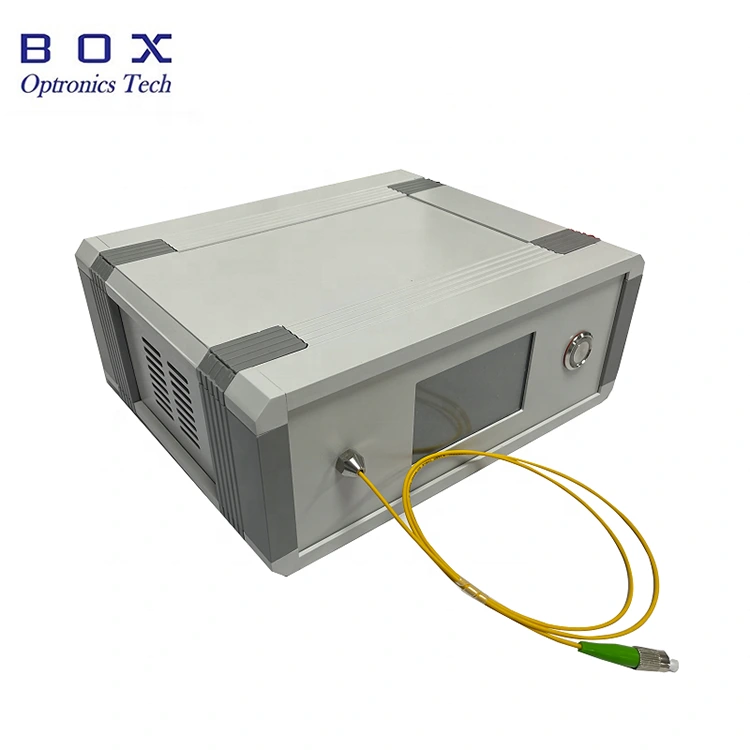

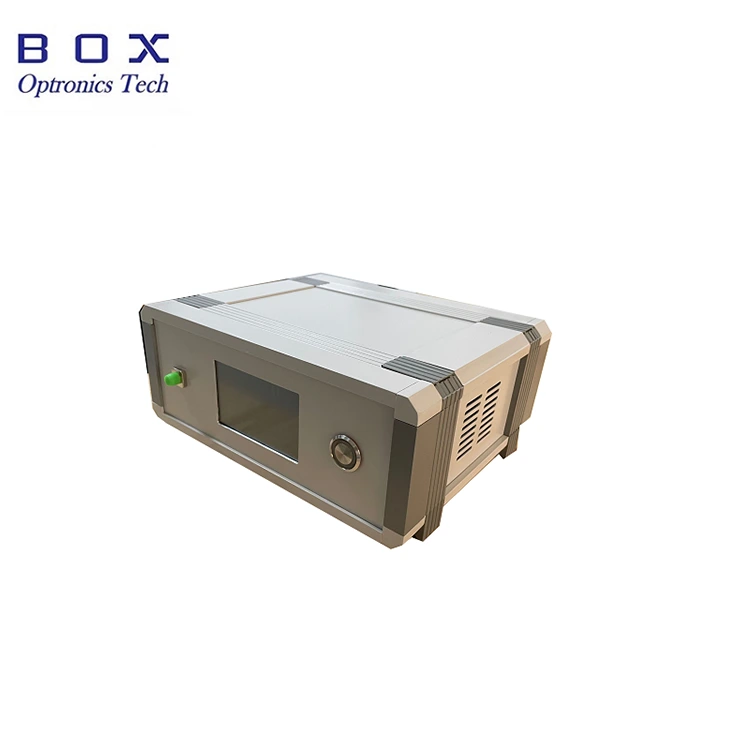

974nm 976nm Pump Laser Source Benchtop ng Box Optronics Ang Package na may Touched Screen ay gumagamit ng advanced na semiconductor laser chip at a espesyal na integrated circuit upang mapagtanto ang mataas na kapangyarihan, mataas na katatagan, at mababang kapangyarihan pagkonsumo. Ang laser source, na may output power na 200mW/ 400mW/ 600mW opsyonal, ay output sa pamamagitan ng single-mode fiber o polarization-maintaining pagkabit ng hibla. Malawak itong magagamit sa pagsubok at pag-eeksperimento ng optical na komunikasyon, fiber laser, fiber sensing, at iba pang larangan. Ang pamamaraan ang paggamit ay simple, matatag, at maaasahan.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● LCD pagpapakita ng katayuan.

● Kapangyarihan at parang multo katatagan;

● Built-in driver; nagpapalabas ng liwanag sa power-up.

Mga Application ng Produkto

● Hindi linear pananaliksik sa optika;

● EDFA Erbium-doped fiber amplifier;

● Fiber laser pumping.

Mga Detalye ng Produkto

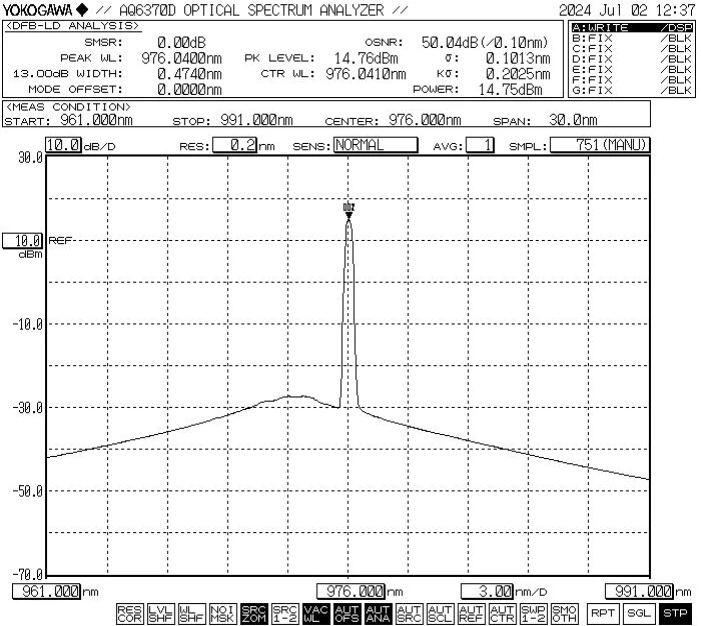

● Karaniwang spectrum: 976nm, WL tolerance +/-1nm.

● Mga Karaniwang Accessory

Mga Hakbang sa Operasyon

Hakbang 1. Pagbubukas at pag-assemble:

Pakisuri kung kumpleto ang mga accessory bago ang pagpupulong.

Hakbang 2. Ikonekta ang power supply:

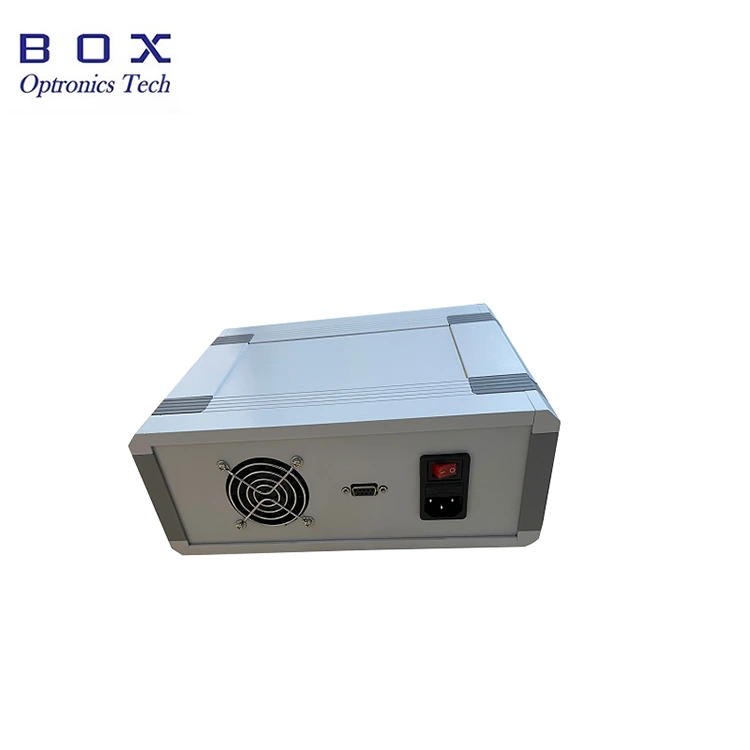

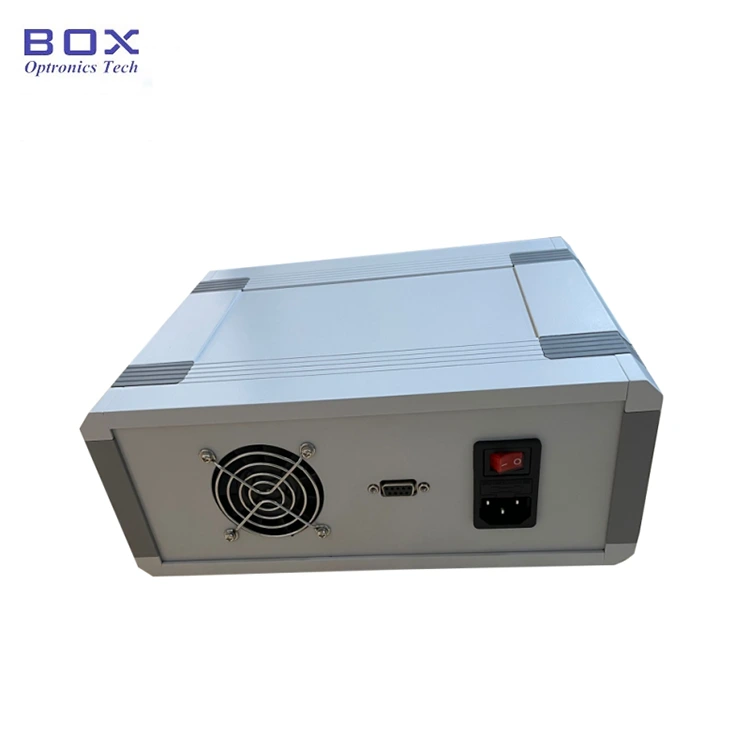

Ipasok ang power cord sa power cord socket ng chassis backplane at ikonekta ang power supply.

Step3.Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin matapos makumpirma na walang polusyon at pinsala.

Setp4.I-on ang pinagmumulan ng ilaw:

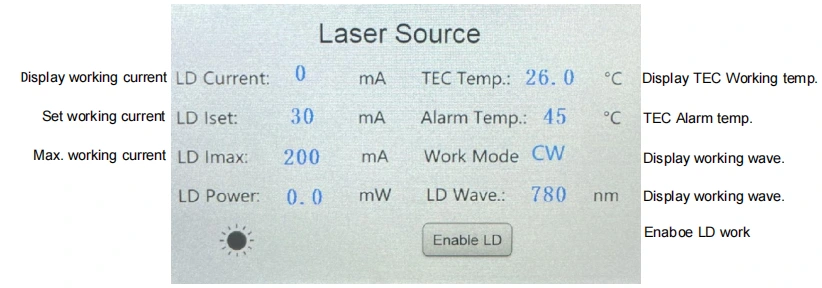

I-on ang power switch sa likod. Tandaan: sa oras na ito, ang gumagana ang kasalukuyang at kapangyarihan halaga ay ang mga parameter na itinakda sa panahon ng huling pagsasara. Kung kailangan mong ayusin ang mga ito, maaari mong hawakan at baguhin ang mga ito sa pamamagitan ng LCD screen. Pagkatapos itakda ang naaangkop na kasalukuyang gumagana, buhayin ang laser output sa pamamagitan ng switch na "Paganahin ang LD".

Step5.Shutdown

Pagkatapos gamitin, i-off ang front panel na “enable LD” para patayin ang laser output at patayin ang power switch, Idiskonekta ang kurdon ng kuryente.

Pag-order impormasyon

hal: BLD-976-6HSM-FA-BP1

(Impormasyon ng order: 976nm Pump Laser Source Benchtop Package na may Touched Screen, 600mW output power, na may SM Hi1060 fiber, FC/APC connector, proteksyon laban sa 1064 nm na naaninag na liwanag, Benchtop package).

*Nilagyan ng pump protector, ang output power attenuation ay 10–15%.

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Kapag nagsisimula, kumpirmahin muna na ang power switch at button ay lumipat ay naka-off, at pagkatapos ay ikonekta ang power supply. Kapag nag-shut down, kumpirmahin muna ang disable LD off switch, pagkatapos ay i-off ang button switch, at pagkatapos ay idiskonekta ang power supply. Huwag putulin ang power supply nang direkta kapag ang kagamitan ay gumagana.

● Bago ikonekta ang optical fiber connector, punasan ito gamit dust-free mirror paper, at siguraduhing makipagtulungan sa dulo ng optical fiber detektor ng mukha upang obserbahan. Pagkatapos kumpirmahin ang paglilinis, ikonekta ito sa pamamagitan ng flange; ang dulong mukha ng optical fiber connector ay maaaring masunog kapag ang konektado ang laser. Kapag ikinonekta ang flange, dapat itong tiyakin na doon ay walang magaan na operasyon. Kapag hindi ginagamit, mangyaring takpan ang takip ng alikabok ng konektor ng optical fiber.

● Upang maiwasang masunog ang dulong mukha ng optical fiber connector gamit ang alikabok, huwag madalas na isaksak at i-unplug ang optical fiber connector sa harap panel.

● Mangyaring bigyang-pansin ang moisture resistance at ilagay ito sa tuyo lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Ang produkto ay nasira o nasira dahil sa natural na mga kadahilanan o epekto sa kapaligiran (electric shock, alikabok);

(2) Nasira ang produkto dahil sa hindi karaniwang operasyon ng gumagamit;

(3) Ang produkto ay may halatang pinsalang gawa ng tao;

(4) Ang produkto ay binubuwag, binago o kinukumpuni nang wala awtorisasyon ng kumpanya;

(5) Ang sticker ng warranty label ng light source housing ay binago o hindi kumpleto;

(6) Nasira o nawala ang produkto habang dinadala.
