1. Panimula ng 980nm Pump Diode Laser Module na may Built-in na Drive Circuits
2. Teknikal Mga pagtutukoy
3. Mga Tampok ng Produkto
4. Mga Karaniwang Aplikasyon
5. Mga Karaniwang Kagamitan
6. Ligtas na Gabay sa Operasyon
7. Impormasyon sa Pag-order
8. Datasheet at testsheet
9. Mga tuntunin ng quote at pagbabayad
10. Lead time
11. Mga Tala sa Pagpapatakbo at Pagpapanatili
12. Quality Assurance at Serbisyong After-Sales
Ang 980nm Pump Diode Laser Module na may Built-in Drive Ang mga circuit ay espesyal na idinisenyo para sa optical communication, fiber amplification, at Nonlinear na pananaliksik sa optika. Pinagsasama nito ang isang laser chip, drive circuit, temperatura control control unit, at fiber output istraktura sa isa, na may no kinakailangan ang panlabas na drive, plug-and-play. Available ang 200mW/ 400mW/ 600mW. SM ang fiber at PM fiber ay opsyonal. 1 taong warranty. Kapag gumagamit ng laser source module sa loob ng mahabang panahon, siguraduhing isaalang-alang ang pagwawaldas ng init. Ilagay ang module sa isang heat sink.
|
Mga Parameter |
Yunit |
Mga halaga |
Mga Tala |
|
Operating wavelength |
nm |
974±1, 976±1 |
|
|
Lakas ng output |
mW |
200-700 |
|
|
Kawalang-tatag ng kapangyarihan (Short-term 15mins) |
dB |
≤±0.02 |
|
|
Kawalang-tatag ng kapangyarihan (Matagal na 8 oras) |
dB |
≤±0.05 |
|
|
Konektor |
- |
FC/APC |
|
|
Uri ng hibla |
- |
Hi1060/PM980 |
|
|
Mga sukat |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
Mga sukat |
mm |
150(W)×125(D)×20(H) |
Module |
|
Power supply |
V |
AC 110~240V, <20W |
Benchtop |
|
Power supply |
V |
DC 5V/4A, <15W |
Module |
|
Pagkawala ng kapangyarihan |
W |
≤ 60 |
|
|
Temperatura ng pagpapatakbo |
℃ |
-5 ~ +55 |
|
|
Temperatura ng imbakan |
℃ |
-40 ~ +85 |
|
● Mga built-in na integrated drive circuit, walang panlabas kailangan ang driver board.
● Compact at maliit na sukat, na angkop para sa pagsasama at madaling pag-install.
● Kapangyarihan at parang multo na katatagan.
● Ang interface ng komunikasyon ay katugma.
● Pump source para sa fiber amplifier (EDFA).
● Laser sensing equipment.
● Pagpapadala ng mga komunikasyon sa optical fiber mga sistema.
● Biological detection.

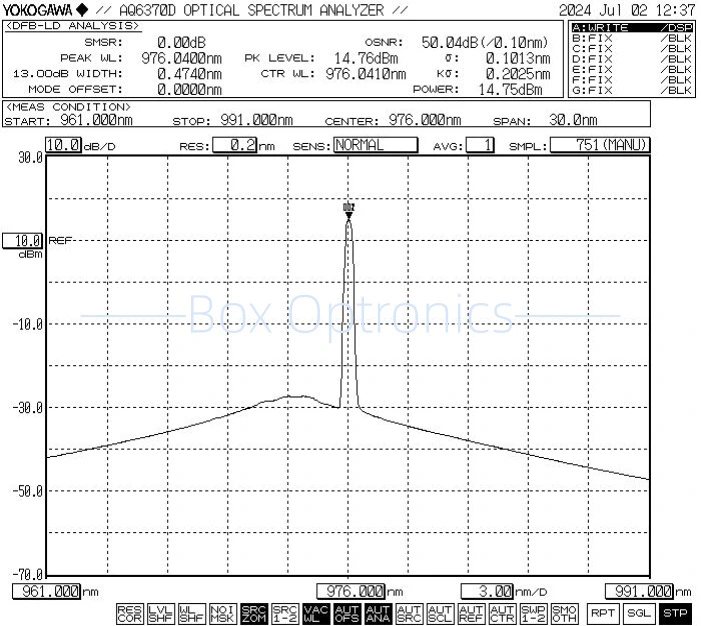

● Karaniwang spectrum: 976nm

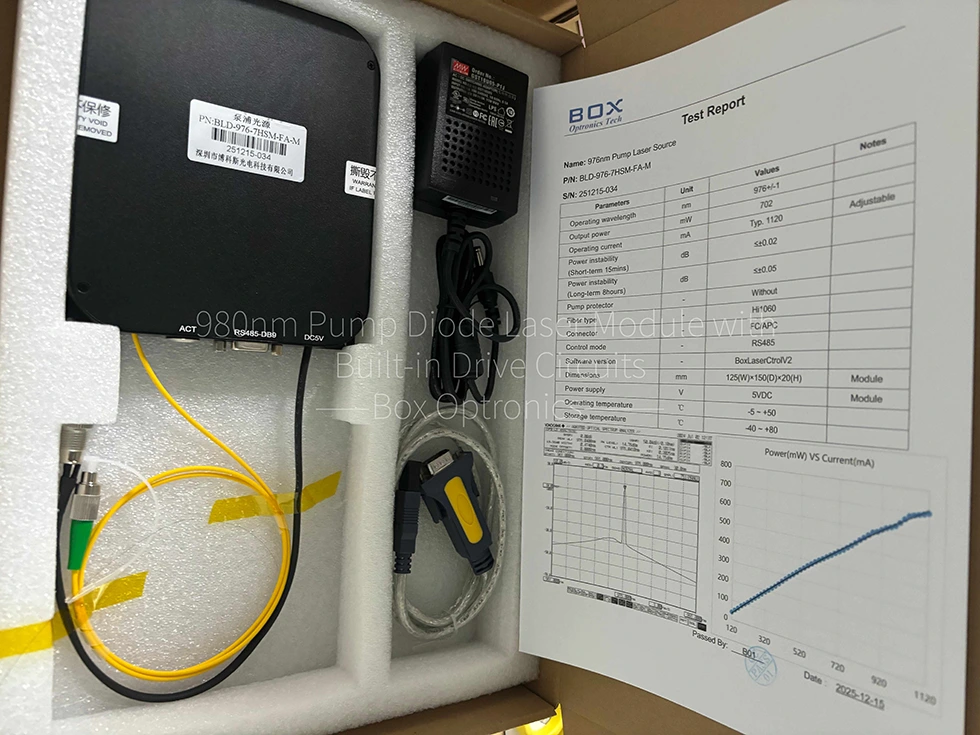

● Mga Karaniwang Accessory
|
|
Mga accessories |
Dami |
|
1 |
Pump laser source (Module Host) |
1 |
|
2 |
USB-RS485 DB9 Data Cable |
1 |
|
3 |
Power Adapter (Opsyonal) |
1 |
|
4 |
Ulat sa Pagsubok ng Produkto |
1 |
Hakbang 1. Pag-unpack: Bago mag-assemble, suriin kung kumpleto man ang lahat ng accessories, kabilang ang Pump laser source module, USB data cable, power adapter, test report, atbp.
Step2.Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang kapangyarihan mga kinakailangan sa supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Power adapter ibinibigay ayon sa mga lokal na pamantayan ng boltahe.)
Step3.Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin matapos makumpirma na walang polusyon at pinsala.
Setp4.Kumonekta sa host computer: Gamitin ang USB-RS485 DB9 Data Cable para ikonekta ang 980nm Pump Diode Laser Module gamit ang Built-in na Drive Circuits at ang computer; kailangan munang mag-install ng computer a dedikadong serial port driver para matukoy ang USB-RS485 serial port data cable, kung hindi, ang host computer software at ang light source module ay hindi maaaring wastong pagkakaugnay at pakikipagtalastasan. Pakitanong sa Box Optronics ang driver.

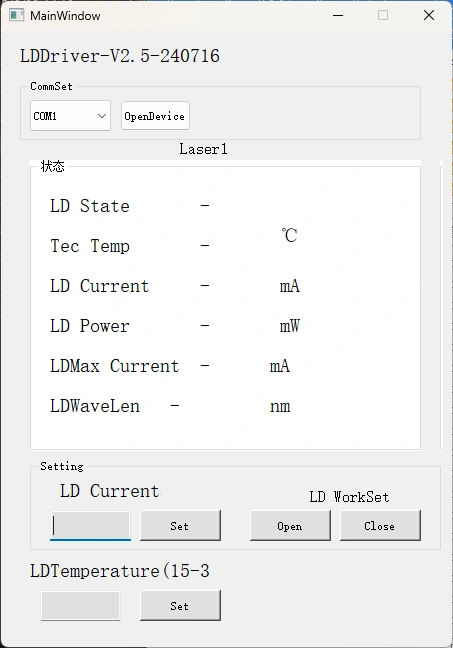

Step5.Control software: Nagbibigay ang Box Optronics ng serial command o PC software sa kontrolin ang kasalukuyang LD at temperatura ng LD ng 980nm Pump Diode Laser Module na may Built-in na Drive Circuits. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, pataasin ang drive kasalukuyang mabagal sa paunang operasyon. Huwag ilapat kaagad ang buong kasalukuyang.)
Hakbang6.Pagkatapos gamitin, i-click ang close button, patayin ang power supply, at idiskonekta ang koneksyon ng hibla.
|
Pangalan |
Haba ng daluyong |
Lakas ng output |
Uri ng hibla |
Konektor |
Dimensyon |
Tagapagtanggol ng bomba |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Pinagmulan ng Pump Laser |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW Iba pa |
SM: Hi1060 PM: PM980 |
FA: FC/APC SA: SC/APC Iba pa |
M: Modyul B: Benchtop |
Null: wala P1: Proteksiyon laban sa 1064nm P5: Proteksiyon laban sa 1550nm |
hal: BLD-976-6HSM-FA-MP1
(Impormasyon ng order: 980nm Pump Diode Laser Module na may Built-in Drive Circuits, 976nm, 600mW output power, na may SM Hi1060 fiber, FC/APC connector, proteksyon laban sa 1064 nm reflected light, module package).
*Nilagyan ng pump protector, ang output power attenuation ay 10–15%.
Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com
● Mga tuntunin ng quote
(1) EXW:
Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.
(2) DAP:
Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.
● Mga tuntunin ng pagbabayad
Available ang PayPal at T/T.
Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)
Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

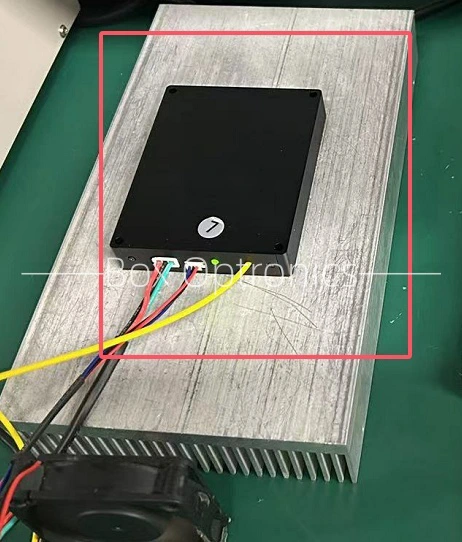

● Kapag ginagamit ang module ng pinagmumulan ng ilaw sa loob ng mahabang panahon, siguraduhing isaalang-alang ang pagkawala ng init at bentilasyon sa pamamagitan ng pag-mount ng module sa isang init lababo.
● Kapag nagsisimula, siguraduhin muna na pareho ang power switch at ang Ang key switch ay nasa "off" na posisyon, pagkatapos ay ikonekta ang power supply. Kapag isinara, patayin muna ang key switch; maghintay hanggang sa indicator namatay ang ilaw bago idiskonekta ang power supply. Hindi kailanman direkta putulin ang kuryente habang gumagana ang kagamitan.
● Iwasan ang madalas na pagsasaksak/pag-unplug ng fiber connectors upang maiwasan akumulasyon ng alikabok at pinsala sa dulo ng mukha.
● Linisin ang mga fiber connector gamit ang isang lint-free na punasan at siyasatin gamit ang a fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla walang kapangyarihan upang maiwasan ang pagsunog sa dulo ng mukha. Takpan ang mga hindi nagamit na konektor na may mga takip ng alikabok.
● Itago ang kagamitan sa isang tuyo, walang moisture na kapaligiran.
● Panahon ng Warranty:
Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.
● Mga Pagbubukod mula sa Libreng Warranty:
Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:
(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.
(2) Mga malfunction dahil sa hindi tamang operasyon ng user.
(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.
(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.
(5) Binago o hindi kumpletong mga label ng warranty sa housing.
(6) Pinsala o pagkawala sa panahon ng transportasyon.
*pagkawala ng init para sa pangmatagalang paggamit
