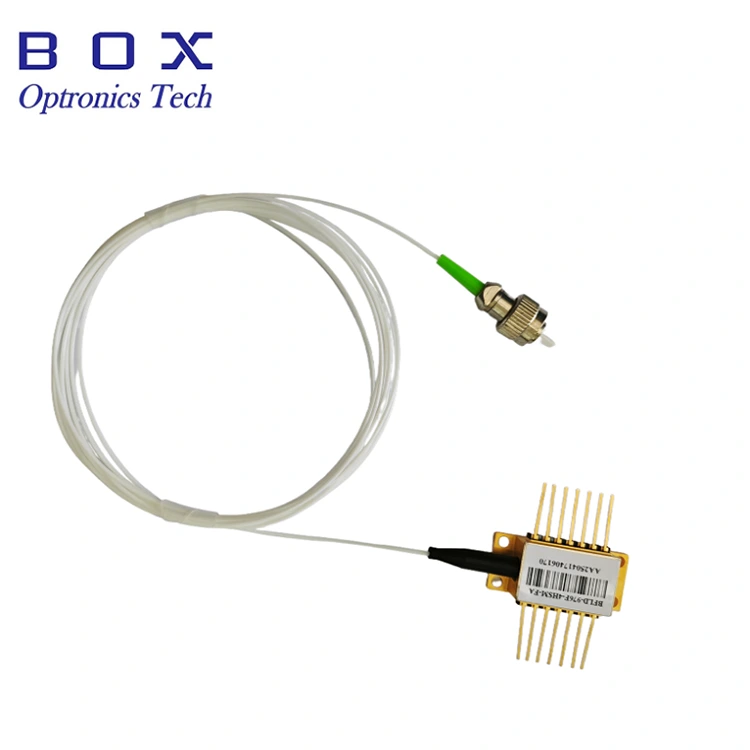

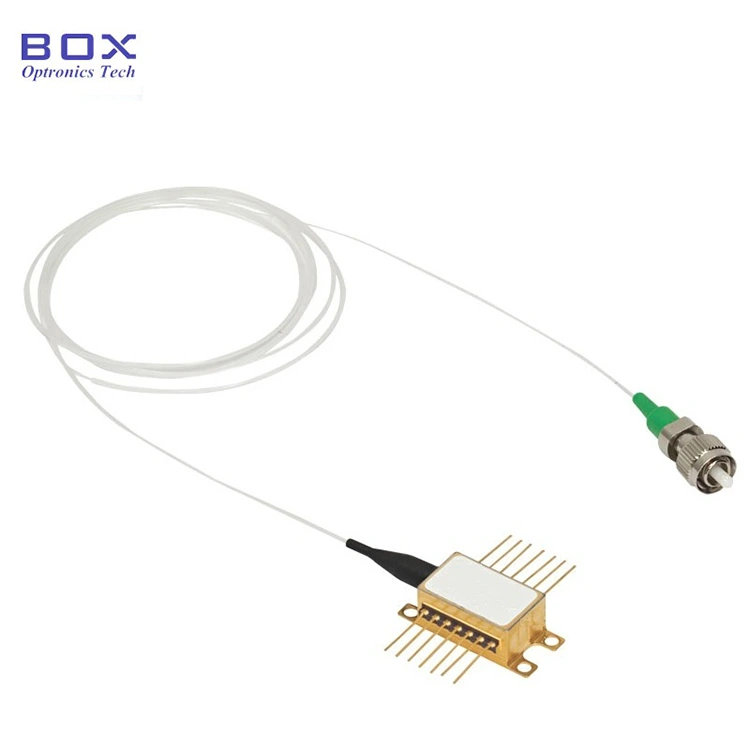

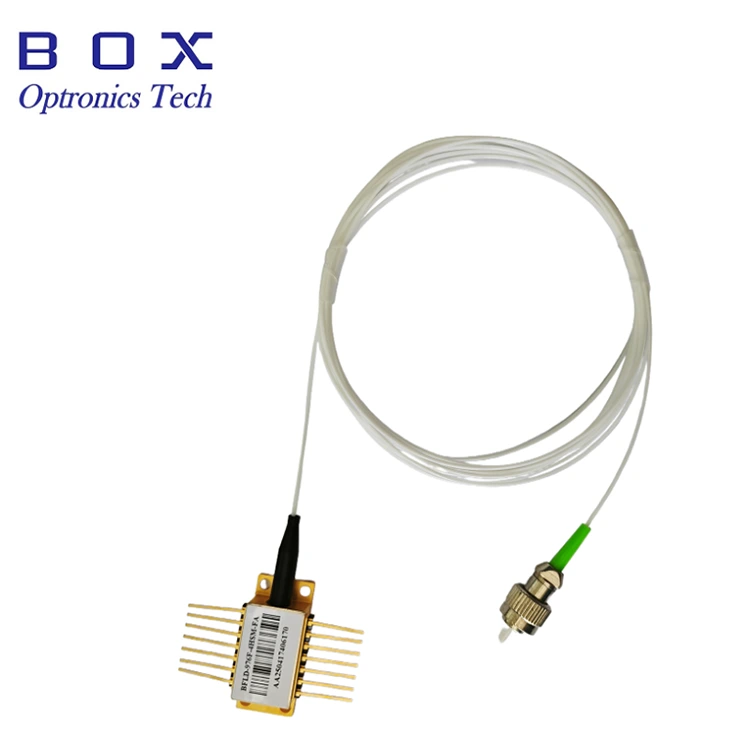

Ang 980nm TEC-Cooled Pump Laser Diode ay isang high-performance optoelectronic component para sa optical communications, fiber amplifier, at laser pumping. Tinitiyak ng built-in na TEC cooling ang matatag na output. Ang mga wavelength sa gitna ay 974nm o 976nm, opsyonal. 14-pin na pakete ng butterfly. 200mW/ 400mW/ 600mW output power. Pigtailed na may SM fiber o PM fiber. 12-buwang warranty. Ang aparatong ito ay sensitibo sa static na kuryente. Ang mga anti-static na hakbang sa proteksyon para sa aparato ay dapat na mahigpit na sundin.
|
Parameter |
Simbolo |
Min. |
Typ. |
Max. |
Yunit |
Mga Tala |
|
LD Threshold kasalukuyang |
ITH |
|
45 |
80 |
mA |
CW |
|
Lakas ng output |
PF |
|
|
600 |
mW |
Kung(BOL)<900mA |
|
LD Pasulong na kasalukuyang |
KUNG |
|
|
1200 |
mA |
PF=Na-rate na kapangyarihan |
|
Kink libreng kapangyarihan |
PKINK |
450 |
|
|
mW |
>=1.2*Na-rate na kapangyarihan |
|
Kink libreng kasalukuyang |
IKINK |
>=1.2*If(BOL) |
mA |
[1] |
||
|
LD Pasulong na boltahe |
VF |
|
|
2.5 |
V |
PF=Na-rate na kapangyarihan |
|
Sa gitna ng wavelength |
λC |
973 |
974 |
975 |
nm |
Peak, PF=Na-rate na kapangyarihan |
|
975 |
976 |
977 |
nm |
Tuktok |
||
|
Peak wavelength na pag-ikot |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Lapad ng spectrum |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Katatagan ng spectrum |
|
-0.5 |
|
0.5 |
nm |
PF=Na-rate na kapangyarihan, t=60s |
|
Subaybayan ang pagiging responsable |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Na-rate na kapangyarihan |
|
Subaybayan ang katatagan ng pagiging responsable |
|
|
|
20% |
|
@Lahat ng Operating temp. |
|
Subaybayan ang madilim na kasalukuyang |
ID |
|
|
50 |
nA |
VPD=5V |
|
Kasalukuyang TEC |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC Boltahe |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
Pagkonsumo ng kuryente ng TEC Module |
P |
|
|
5 |
W |
TCASE=75℃ |
|
Katatagan ng kapangyarihan >20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Peak-to-peak, t=60s, DC hanggang 50kHz sampling, TC=25℃ |
|
Error sa pagsubaybay |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃, Tinukoy sa [2] |
|
Paglaban sa thermistor |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25 ℃ |
|
Thermistor B pare-pareho |
BTH |
|
3900 |
|
k |
TSTG=25 ℃ |
Kink-free na operating power hanggang 600mW.
Ang SM fiber at PM fiber ay opsyonal.
Pagpapatatag ng Fiber Bragg grating.
Pinagsamang TEC cooler, thermistor, at monitor diode.
Pagbomba ng fiber amplifier.
Sensing at pagsukat.
Transmisyon ng CATV.
Mga sistema ng DWDM.
Mga sistema ng femtosecond.

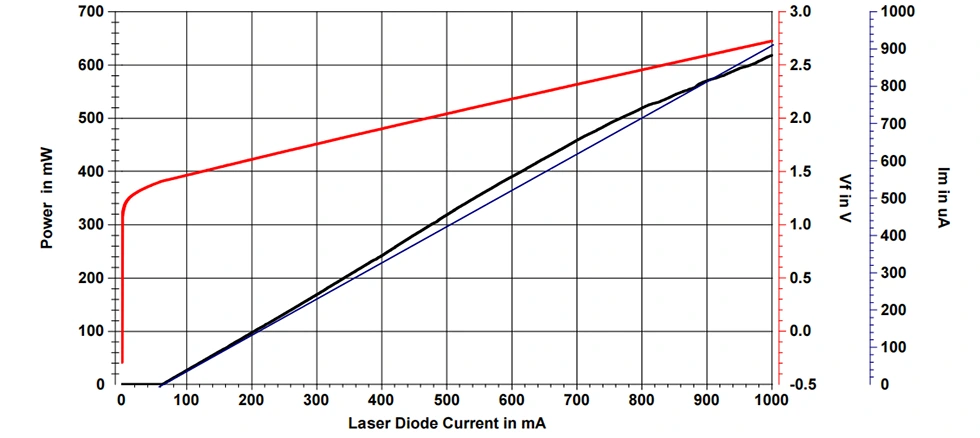

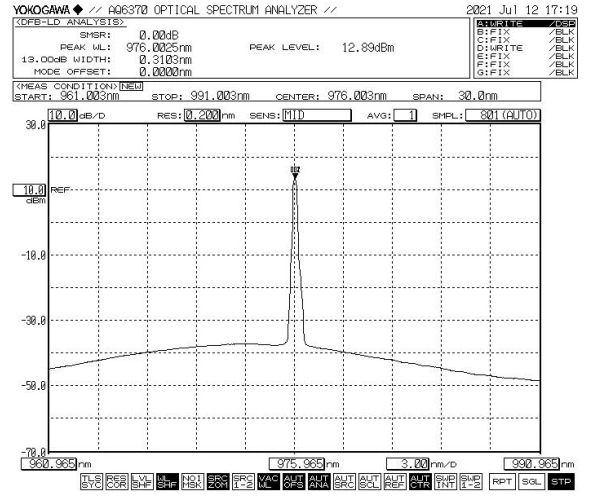

Karaniwang spectrum at PIV: 976nm, WL tolerance +/-1nm, 600mW

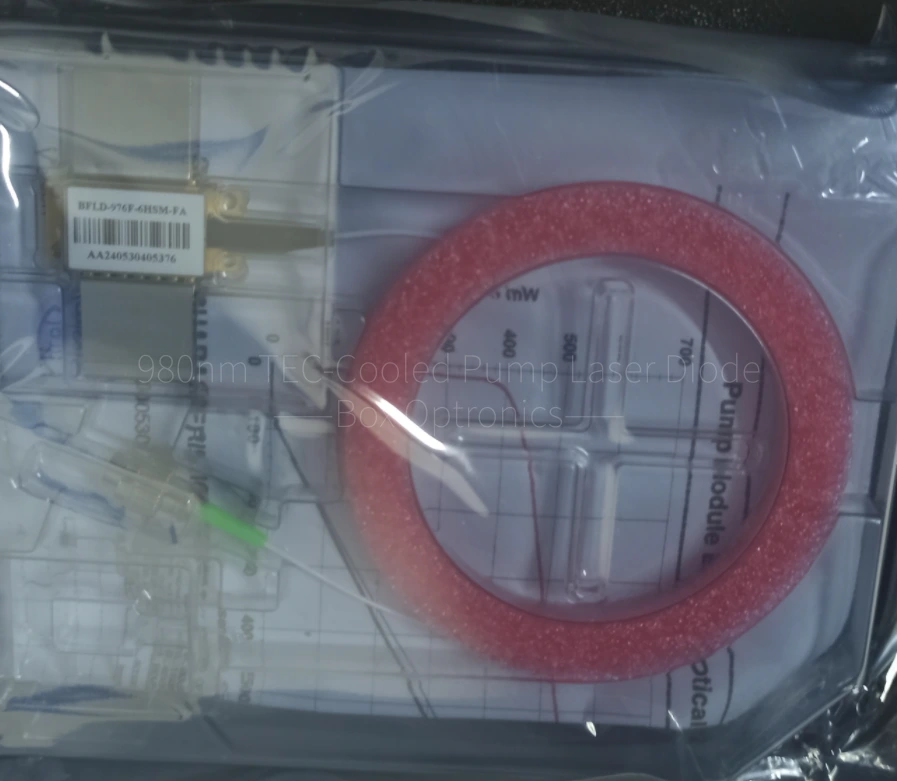

Halimbawa ng pag-iimpake
|
|
Mga accessories |
Dami |
|
1 |
980nm TEC-Cooled Pump Laser Diode |
1 |
|
2 |
Ulat sa Pagsubok ng Produkto |
1 |
*Standalone na aparato; walang built-in na driver (opsyonal na panlabas na driver).
|
Pangalan |
Haba ng daluyong |
FBG |
Lakas ng output |
Uri ng hibla |
Konektor |
Proteksiyon na tubo |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm Pump Laser |
974:974nm 976: 976nm |
F: Kasama |
2H:200mW 4H:400mW 6H:600mW ... Iba pa |
SM:Single mode PM: Pagpapanatili ng polariseysyon
|
N: Null FA: FC/APC SA: SC/APC Iba pa |
0: Walang laman na hibla 1:900um Maluwag na tubo |
hal: BFLD-976F-6HSM-N0
(Impormasyon ng order: 980nm TEC-Cooled Pump Laser Diode, butterfly package, 976nm, na may FBG, 600mW output power, SM fiber, walang connector, bare fiber).
Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com
Mga tuntunin ng quote
(1) EXW:
Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics na gamitin ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.
(2) DAP:
Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.
Available ang PayPal at T/T.
Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung may ilan sa stock, mas mabilis itong maipadala.)
Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.
Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.
Ang device na ito ay electrostatic-sensitive; samakatuwid, ang mahigpit na pagsunod sa mga anti-static na hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan ang mga pagtaas ng suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pagkakasandig ng kagamitan at pagsusuot ng anti-static na wrist strap).
Ang mga optical fibers ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag lagyan ng pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device na nilagyan ng mga connector, tiyaking ang device at ang fiber connector ay sabay na itinataas sa panahon ng pag-install o pagtanggal.
Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Ang partikular na atensyon ay dapat bayaran sa mga sumusunod: sa panahon ng proseso ng paghihinang, ang aparato ay dapat na nasa isang hindi pinagagana na estado, at ang panghinang na bakal ay dapat na maayos na pinagbabatayan.
Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, pagkatapos ay magpatuloy sa mga incremental na hakbang sa pagpapalakas upang maiwasan ang pag-init ng chip at labis na karga.
Panahon ng Warranty:
Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.
Mga Pagbubukod mula sa Libreng Warranty:
Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:
(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.
(2) Mga malfunction dahil sa hindi tamang operasyon ng user.
(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.
(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.
(5) Binago o hindi kumpletong mga label ng warranty sa housing.
(6) Pinsala o pagkawala sa panahon ng transportasyon.

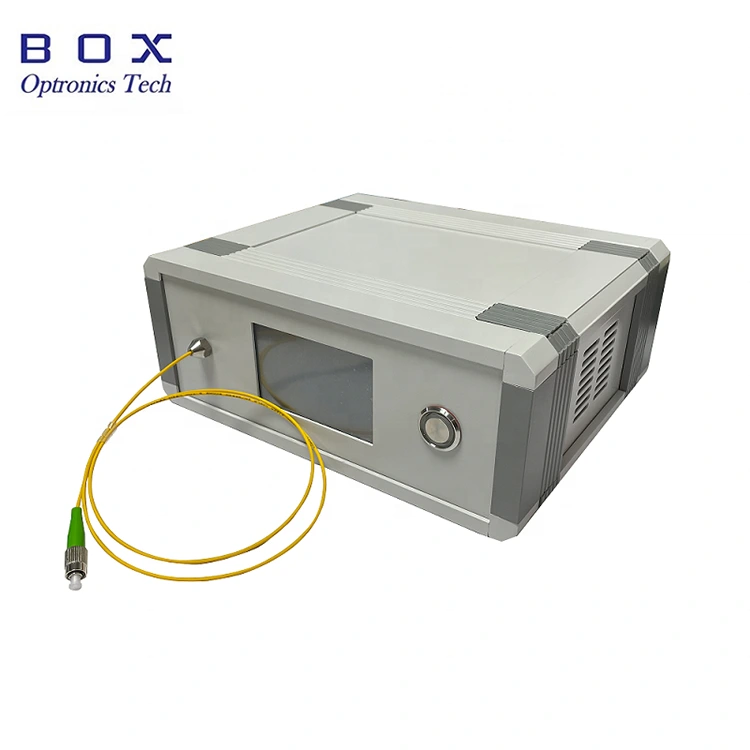

Available sa isang benchtop package na may touchscreen display; naglalabas kaagad ng liwanag sa power-up.
