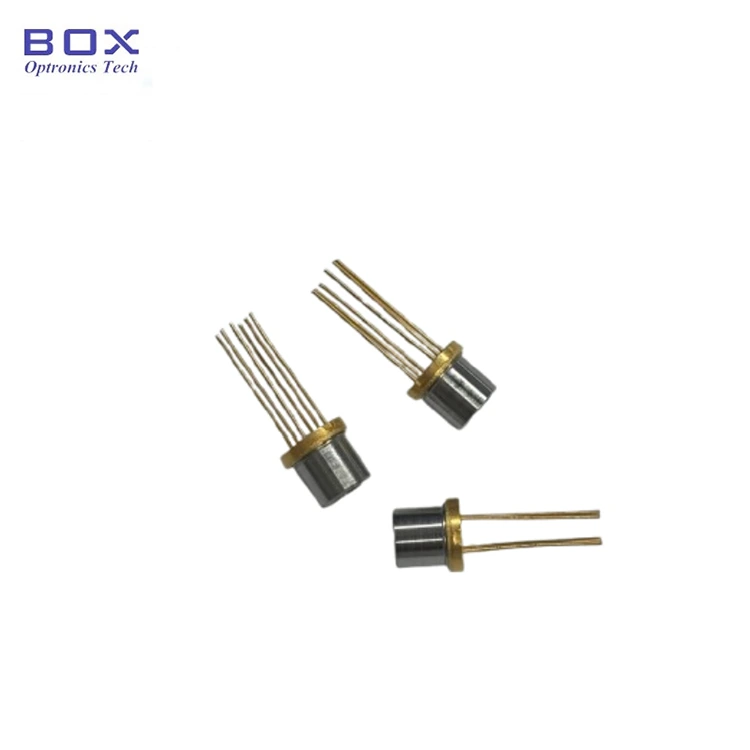

1392nm DFB Laser Diode TO-CAN

Pangkalahatang-ideya ng Produkto -1392nm DFB Laser Diode TO-CAN

Ang 1392nm DFB Laser Diode TO-CAN (Modelo: BLD-D1392.5TO60-AL) mula sa Box Optronics ay nagtatampok ng 1392.5nm center wavelength (1391.5–1393.5nm) at 5mW optical output sa pamamagitan ng aspheric lens na may focal length na 7.5mm Idinisenyo para sa free-space optical coupling, ang 1392nm DFB laser diode na ito ay angkop para sa gas cell coupling, gas analysis, at optical sensing system integration.

Ang pinagsamang TEC at thermistor ay sumusuporta sa kontrol ng temperatura para sa pag-stabilize ng wavelength. Ang isang hermetic TO60 metal package na may 6-pin na configuration ay nagbibigay ng isang compact at matatag na form factor para sa mga gas analyzer at pang-industriya na optical sensing na instrumento.

Mga Pangunahing Tampok -1392nm DFB Laser Diode TO-CAN

· Center wavelength: 1392.5nm (range 1391.5–1393.5nm),+/-1nmhigh wavelength accuracy

· Mataas na optical output power: 5mW minimum

· Kasalukuyang mababa ang threshold

· Integrated thermoelectric cooler (TEC),thermistor

· Compact TO60 hermetic package na may aspheric lens output

Mga Karaniwang Aplikasyon-1392nm DFB Laser Diode TO-CAN

· Pag-detect ng water vapor (H₂O) gamit ang TDLAS

· Free-space gas cell spectroscopy

· 1392nm DFB laser source para sa mga gas analyzer

· Pagsubaybay sa kahalumigmigan ng proseso ng industriya

· Mga instrumento sa optical gas sensing at spectroscopy

· Photonics research at OEM gas analysis system

Mga Detalye ng Produkto -1392nm DFB Laser Diode TO-CAN

Ganap na Pinakamataas na Mga Rating

Mga Katangian ng Electro-Optical (T = 25°C)

Mga Katangian ng TEC

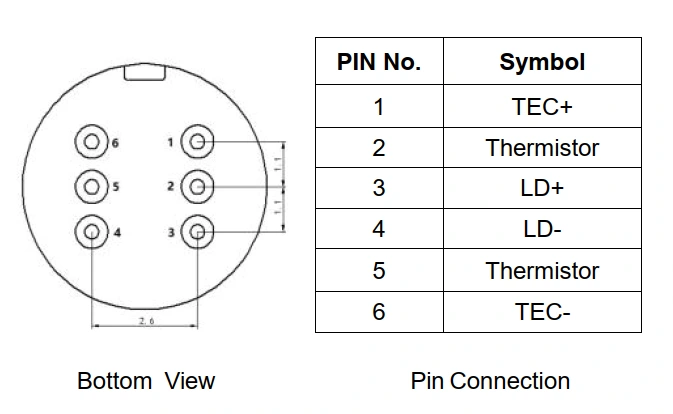

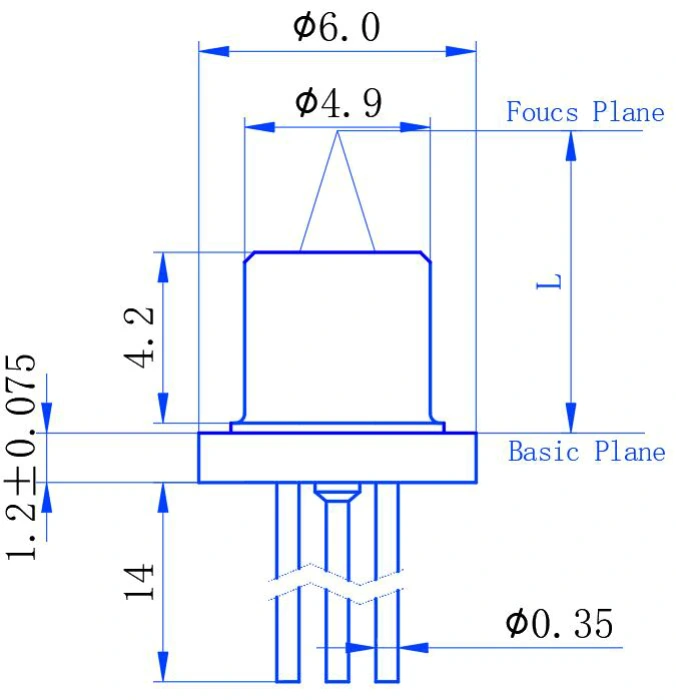

Package at Pin Definition

Impormasyon sa Pag-order -1392nm DFB Laser Diode TO-CAN

Model Nomenclature

BLD - D XXXX HANGGANG XX - X

Halimbawa: BLD-D1392.5TO60-AL

Datasheet -1392nm DFB Laser Diode TO-CAN

Datasheet

Mga Madalas Itanong (FAQ)

T: Anong gas ang maaaring makita gamit ang 1392nm DFB laser?

A: Ang 1392nm wavelength ay karaniwang ginagamit para sa water vapor (H₂O) absorption spectroscopy at maaaring ilapat sa TDLAS-based moisture at water vapor detection. Ang partikular na linya ng pagsipsip at mga kondisyon ng pagpapatakbo ay dapat suriin batay sa konsentrasyon ng gas, haba ng optical path, at disenyo ng system. Nag-aalok din ang Box Optronics ng DFB laser diodes sa iba pang mga wavelength para sa iba't ibang mga kinakailangan sa pag-sensing ng gas.

Q: Ano ang pagkakaiba ng TO60 DFB laser na ito at ng butterfly-packaged na DFB laser?

A: Ang mga pangunahing pagkakaiba ay ang format ng package, optical interface, at gastos.

Nagtatampok ang bersyon ng TO60 ng compact hermetic metal-can package na may pinagsamang TEC, thermistor, at aspheric lens para sa free-space optical coupling.

Ang mga butterfly DFB laser ay karaniwang available na may fiber-pigtailed na output at maaaring magsama ng mga karagdagang function tulad ng optical isolator at monitor photodiode, depende sa configuration.

Sa pamamagitan ng mas simple nitong package at free-space optical output, ang TO60 na bersyon ay nagbibigay ng mas cost-effective na opsyon para sa gas sensing at iba pang mga application kung saan hindi kinakailangan ang fiber coupling at karagdagang integrated function. Ang pagpili ay depende sa kinakailangang paraan ng optical coupling, laki ng package, at arkitektura ng system.

T: Paano pinapabuti ng pinagsama-samang TEC ang pagganap ng pagtuklas ng gas?

A: Ang pinagsamang TEC at 10kΩ thermistor ay nagbibigay ng kontrol sa temperatura para sa DFB laser, na tumutulong na mapanatili ang matatag na mga kondisyon ng operating at bawasan ang wavelength drift na dulot ng mga pagkakaiba-iba ng temperatura. Ang kontrol sa temperatura ay mahalaga sa mga sistema ng TDLAS dahil ang wavelength ng laser ay dapat manatiling nakahanay sa tampok na target na pagsipsip. Ang mga detalye ng TEC ay dapat isaalang-alang kasama ang hanay ng temperatura ng pagpapatakbo ng laser at ang mga kinakailangan ng kumpletong sistema ng pag-sensing ng gas.

Mga Kaugnay na Produkto

· 1392nm 10mW DFB Butterfly Laser Diode

· 760nm 10mW DFB Butterfly Laser Diode

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB Laser Diode para sa CO2 Sensing

· 1mm Active Area InGaAs PIN photodiode

Mga Tala sa Operasyon at Paghawak

· Ang mga laser diode ay mga electrostatic discharge (ESD) na sensitibong device. Ang mga wastong pamamaraan sa proteksyon ng ESD ay dapat palaging sundin sa panahon ng paghawak.

· Dapat pangasiwaan ang mga module sa parehong paraan tulad ng mga ordinaryong semiconductor device upang maiwasan ang pagkasira ng electrostatic. Para sa ligtas na pag-iingat at pagdadala, ang mga module ay dapat na nakabalot sa ESD-proof na materyal.

· Upang i-assemble ang mga module sa isang PCB, dapat na grounded ang workbench, ang soldering iron, at ang katawan ng tao.

· Mag-imbak ng mga hindi nagamit na device sa inirerekomendang temperatura ng storage (-40°C hanggang +85°C) sa ESD-safe na packaging.

· Huwag lumampas sa ganap na maximum na mga rating na tinukoy sa datasheet, kabilang ang 100mA maximum forward current at 2V maximum forward voltage.

· Palaging gumamit ng laser diode driver na may kasalukuyang paglilimita at over-voltage na proteksyon.

· I-enable ang TEC temperature stabilization bago ilapat ang laser drive current para sa pinakamainam na performance at wavelength stability.

· Iwasang hawakan ang ibabaw ng aspheric lens gamit ang mga hubad na daliri upang maiwasan ang kontaminasyon. Kung kailangan ang paglilinis, gumamit ng isopropyl alcohol (IPA) at isang lint-free swab.

· Temperatura ng reflow ng solder: maximum na 260°C sa loob ng 10 segundo. Iwasan ang labis na oras ng paghihinang o temperatura.
