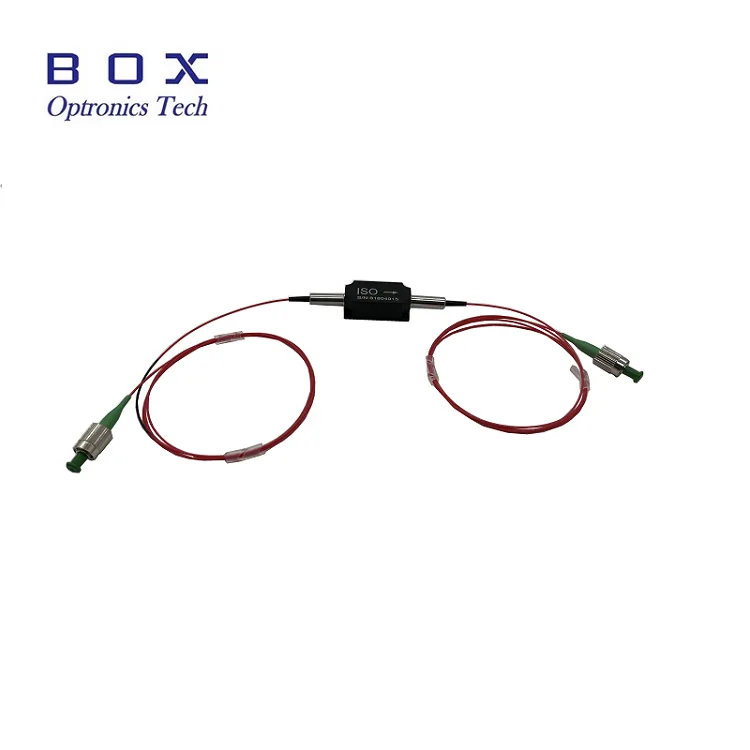

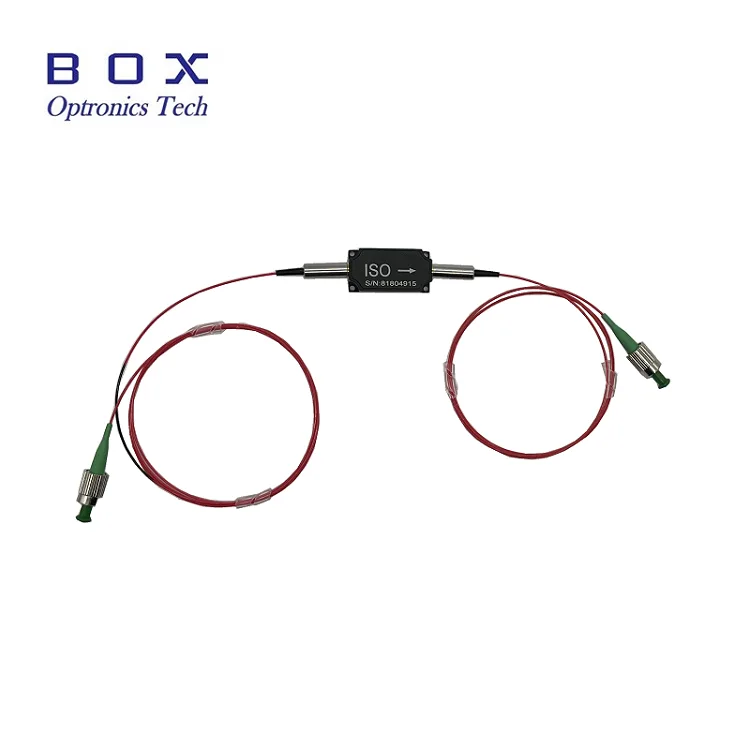

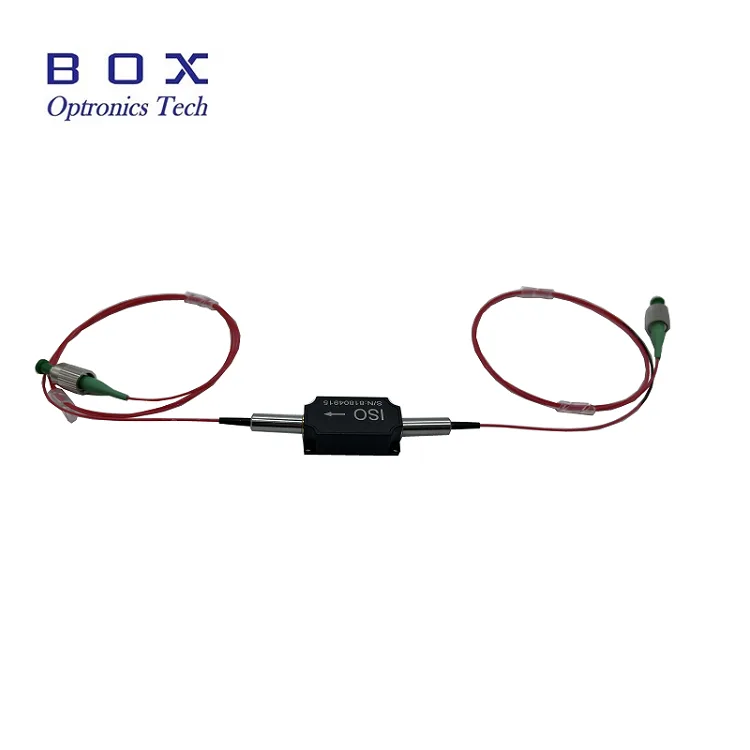

850nm High Power Optical Isolator

Ang Box Optronics ay nagbibigay ng 850nm High Power Optical Isolator, isang passive optical component na idinisenyo upang protektahan ang mga optical system mula sa mga nakakapinsalang back-reflections. Nagtatampok ang high-performance isolator na ito ng pambihirang isolation na hanggang 35dB, ultra-low insertion loss na tipikal na 0.8dB, at sumusuporta sa high power handling hanggang 500mW/1W/5W/10W average power.

Nakalagay sa isang compact na 58×28×26mm package na may 780HP fiber pigtails, ang isolator na ito ay naghahatid ng pambihirang reliability at stability para sa mga demanding application. Para man sa mga fiber laser, OCT system, optical amplifiers, o test instrumentation, nagbibigay ang Box Optronics ng mga de-kalidad na isolator na sinusuportahan ng mahigpit na kontrol sa kalidad at pandaigdigang teknikal na suporta.

Mga Pangunahing Tampok

● Mataas na pagkakahiwalay: hanggang 35dB karaniwang peak isolation

● Mababang pagkawala ng insertion: 0.8dB tipikal, 1.2dB maximum

● Mataas na pagkawala ng return: 45dB

● Mataas na extinction ratio para sa polarization maintaining versions

● Mataas na power handling:  500mW/1W/5W/10W average na kapangyarihan

● Low polarization dependent loss (PDL): <0.15dB

● Compact at matatag na disenyo ng package

● SM fiber/ PM fiber/ o iba pang fiber pigtail

● Mataas na pagiging maaasahan at pangmatagalang katatagan

● Malawak na hanay ng temperatura ng pagpapatakbo: -40°C hanggang +85°C

Mga Karaniwang Aplikasyon

● Optical test at instrumentation sa pagsukat

● 840nm/850nm Optical Coherence Tomography (OCT) system

● 850nm fiber laser system at mga pinagmumulan ng binhi

● Fiber optic sensing system (interferometric sensing)

● Mga laboratoryo ng pananaliksik at pagpapaunlad

● Biomedical imaging at diagnostics

Teknikal na Pagtutukoy

Mga Detalye ng Optical (T=25°C)

Mga Detalye ng Mekanikal at Pangkapaligiran

Mga Detalye ng Produkto

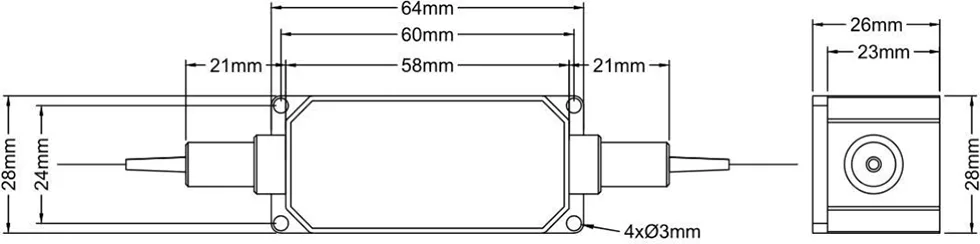

Mga Dimensyon ng Package

Ang isolator ay nakabalot sa isang compact, matatag na plastic na housing na may mga sumusunod na dimensyon (unit: mm):

Prinsipyo sa Paggawa

Ang isang 850nm high-power fiber-coupled optical isolator ay isang passive optical component na nagbibigay ng non-reciprocal light transmission, na nagpapahintulot sa mga forward optical signal na dumaan habang hinaharangan ang mga backward reflection sa fiber-based na mga system.

Ang device ay batay sa Faraday rotation effect na sinamahan ng polarization optics, at available sa parehong Single-Mode Fiber (SMF) at Polarization-Maintaining Fiber (PMF) na bersyon, na nagbibigay-daan sa flexible na pagsasama sa iba't ibang optical system.

● Pasulong na direksyon: Dumadaan ang ilaw na may kaunting pagkawala ng pagpasok

● Baliktad na direksyon: Naka-block ang back-reflected na ilaw nang may mataas na isolation

● Pinoprotektahan ang mga laser diode at amplifier mula sa pinsala at ingay na dulot ng back-reflection

● Pinapabuti ang katatagan ng system at binabawasan ang intensity noise (RIN)

Bakit Pumili ng Box Optronics?

● ✓ Mahigpit na kontrol sa kalidad na may 100% pagsubok bago ipadala

● ✓ Mapagkumpitensyang pagpepresyo na may matatag na kakayahan sa maramihang paghahatid

● ✓ Mga naiaangkop na opsyon sa pag-customize para sa wavelength, power, at fiber

● ✓ 7×24 na oras na teknikal na suporta at mabilis na pagtugon

● ✓ Available ang sample na pagsubok para sa pagsusuri

● ✓ Pandaigdigang pagpapadala gamit ang DHL, UPS, FedEx express delivery

Impormasyon sa Pag-order

Model Nomenclature

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Halimbawa:HPIS -850 -0 -1 -1 -0 -00- FA

850nm High Power Optical Isolator,SM fiber, 900um loose tube, 1m fiber length, dimensyon: 58x28x26mm, 500mW handling power,FC/APC connector

Magagamit na Mga Pagpipilian sa Pag-customize

● Center wavelength: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm

● Power rating: 0.5W, 1W, 2W, 5W, 10W, mas mataas na power na available

● Uri ng hibla:780HP,SMF-28, PM1550, iba pang mga espesyal na fibers

● Haba ng hibla: 0.5m, 1m, 1.5m, 2m (mga custom na haba)

● Uri ng pigtail: 900um loose tube, 3.0 mm loose tube, hubad na hibla

● Laki ng package: Karaniwan o custom na mga dimensyon ng package

Para sa mga custom na kinakailangan, mangyaring makipag-ugnayan sa aming koponan sa pagbebenta:

Email: sales06@boxoptronics.com

Tel: +86-13322933691

Website: www.boxphotonics.com

Datasheet at Ulat ng Pagsubok

Ang bawat unit ay ipinadala kasama ng isang komprehensibong ulat ng pagsubok na nagdodokumento ng mga nasusukat na parameter ng pagganap. Ang datasheet na PDF file ay naglalaman ng mga detalyadong detalye.

● Indibidwal na ulat sa pagsubok na kasama sa bawat unit

Datasheet

Mga Tuntunin ng Quote at Pagbabayad

Quote Tuntunin

● EXW (Ex Works): Inirerekomenda kung mayroon kang DHL/UPS/FedEx account. Nagpapadala kami gamit ang iyong account; walang gastos sa pagpapadala na ​​aming sinisingil.

● DAP (Delivered at Place): Kung wala kang courier account, maaari naming ayusin ang pagpapadala gamit ang prepaid freight.

● Iba pang mga tuntunin: Mangyaring makipag-ugnayan sa amin upang talakayin.

Mga Tuntunin sa Pagbabayad

● PayPal: Mabilis at secure na pagbabayad para sa mga sample at maliliit na order

● T/T (Bank Transfer): Karaniwang paraan ng pagbabayad para sa mga normal na order ng produksyon

● Alibaba Trade Assurance: Secure na proteksyon ng order para sa mga online na transaksyon na may garantiya ng mamimili

● Flexible na Mga Tuntunin sa Pagbabayad: Negotiable para sa pangmatagalan o madiskarteng mga kasosyo

Lead Time

● Karaniwang produksyon: ~10 araw ng trabaho

● Mga custom na configuration: 15-20 araw ng trabaho

● Mga order ng volume: Mangyaring makipag-ugnayan para sa iskedyul ng produksyon

● International na pagpapadala:~3-5 araw ng trabaho (DHL/UPS/FedEx express)

● Pinabilis na serbisyo: Available kapag hiniling (maaaring may dagdag na bayad)

Mga Tala sa Operasyon at Paghawak

Proteksyon ng ESD

Bagama't ang mga optical isolator ay mga passive device, kailangan pa rin ang tamang paghawak upang mapanatili ang performance at pagiging maaasahan.

● Hasiwaan gamit ang malinis at walang lint na guwantes upang maiwasan ang kontaminasyon

● Gumawa sa isang malinis at walang alikabok na ibabaw

● Iwasang hawakan nang direkta ang fiber end-faces

● Panatilihin ang mga takip ng alikabok sa mga konektor kapag hindi ginagamit

Paghawak ng Hibla

● Iwasan ang labis na pagbaluktot ng fiber (minimum na radius ng bend: 30mm)

● Huwag hilahin o pilipitin ang fiber pigtails

● Linisin ang mga fiber connector gamit ang isopropyl alcohol bago kumonekta

● Palaging gumamit ng mga takip ng alikabok kapag hindi ginagamit ang connector

● Suriin ang dulo ng fiber na mukha para sa pinsala bago gamitin

● Huwag lumampas sa maximum tensile load rating

Mga Pagsasaalang-alang sa Power Handling

● Tiyaking hindi lalampas sa maximum na rate ang input power

● Gumamit ng wastong pagsubaybay sa kuryente para maiwasan ang overload

● Pahintulutan ang tamang pag-alis ng init sa mataas na antas ng kuryente

● I-mount sa isang heat sink para sa high power na tuluy-tuloy na operasyon

Pag-install at Pag-mount

● I-mount nang secure ang isolator gamit ang 4 na mounting hole

● Tiyaking wastong pagkakahanay para mabawasan ang karagdagang pagkawala

● Magbigay ng sapat na espasyo para sa fiber bending radius

● Magpatakbo sa loob ng tinukoy na hanay ng temperatura para sa pagiging maaasahan

● Iwasan ang mekanikal na stress sa fiber pigtails

Quality Assurance at After-Sales Service

Panahon ng Warranty

Tinitiyak ng Box Optronics na ang produktong ito ay walang mga depekto sa mga materyales at pagkakagawa sa loob ng 12 buwan mula sa petsa ng pagbili. Sa panahon ng warranty, aayusin o papalitan namin ang mga may sira na produkto sa aming pagpapasya, nang walang bayad.

Mga Pagbubukod sa Warranty

Ang mga sumusunod na kondisyon ay hindi saklaw sa ilalim ng libreng warranty:

● Pinsala na dulot ng mga natural na salik (kidlat, baha, atbp.) o mga impluwensya sa kapaligiran

● Mga malfunction dahil sa hindi tamang operasyon o maling paggamit ng user

● Halatang pisikal na pinsalang dulot ng pagkakamali ng tao

● Hindi awtorisadong pagtatangkang pag-disassembly, pagbabago, o pagkumpuni

● Mga binago o hindi kumpletong label ng warranty sa housing

● Pinsala o pagkawala sa panahon ng transportasyon pagkatapos ng pagpapadala

● Pinsala na dulot ng paglampas sa pinakamataas na rating ng kuryente o kundisyon ng pagpapatakbo

After-Sales Support

● Mabilis na oras ng pagtugon: sa loob ng 24 na oras sa mga araw ng negosyo

● Remote na pag-troubleshoot at suporta sa application

● Available ang bayad na serbisyo sa pagpapanatili pagkatapos ng panahon ng warranty

● Mga custom na serbisyo sa pagkonsulta sa teknikal
