850nm High Power Circulator

Ang Box Optronics ay nagbibigay ng 850nm High Power Circulator, isang high-performance na passive optical component na idinisenyo para sa tumpak na kontrol ng direksyon ng liwanag sa mga fiber-optic system. Ang 3-port circulator na ito ay nagbibigay-daan sa non-reciprocal transmission, na nagruruta ng mga optical signal mula sa port patungo sa port sa sunud-sunod na paraan habang pinapanatili ang mahusay na optical performance.

Nagtatampok ng tipikal na pagkawala ng insertion na kasingbaba ng 1.0dB, mataas na isolation ng tipikal na 25dB, at mataas na return loss na 45dB minimum, ang circulator na ito ay perpekto para sa mga high-power na 850nm na application. Sinusuportahan nito ang kabuuang average na paghawak ng kapangyarihan hanggang sa 500mW/1W/5W/10W sa mga port, na ginagawa itong angkop para sa hinihingi na fiber laser at mga sistema ng amplifier.

Nakalagay sa isang compact na 58×28×26mm package na may 780-HP fiber pigtails, ang 850nm high power circulator ay nag-aalok ng katatagan at maaasahang pangmatagalang performance.

Mga Pangunahing Tampok

• High isolation: 25dB tipikal na peak isolation, 22dB minimum

• Mababang pagkawala ng insertion: 1.0dB tipikal, 1.5dB maximum

• Mataas na return loss: 45dB minimum (Input/Output)

• Low polarization dependent loss (PDL): ≤0.15dB

• High power handling: hanggang 500mW, 1W, 5W, 10W

• High peak power capability: <10kW para sa ns pulse operation

• Mataas na pagsugpo sa crosstalk: 45dB minimum

• Compact at matatag na disenyo ng package: 58×28×26mm

• 780-HP fiber pigtails para sa mga high-power na application

• Napakahusay na pagiging maaasahan at pangmatagalang katatagan

• 3-port na non-reciprocal light transmission

• Malawak na hanay ng temperatura ng pagpapatakbo: +10°C hanggang +50°C

Mga Karaniwang Aplikasyon

• Fiber optic sensing system

• Fiber optic instrumentation at kagamitan sa pagsubok

• 850nm fiber laser system

• Biomedical imaging at OCT system

• Mga laboratoryo ng pananaliksik at pagpapaunlad

• Distributed feedback (DFB) laser protection

Teknikal na Pagtutukoy

Mga Detalye ng Optical (T=25°C)

Mga Detalye ng Mekanikal at Pangkapaligiran

*Tandaan: Ang mga detalye sa itaas ay para sa mga device na walang connector. Para sa mga device na may connectors, ang handling power ay limitado sa 1W, ang insertion loss ay 0.3dB na mas mataas, ang return loss ay 5dB na mas mababa, at ang extinction ratio ay 2dB na mas mababa.

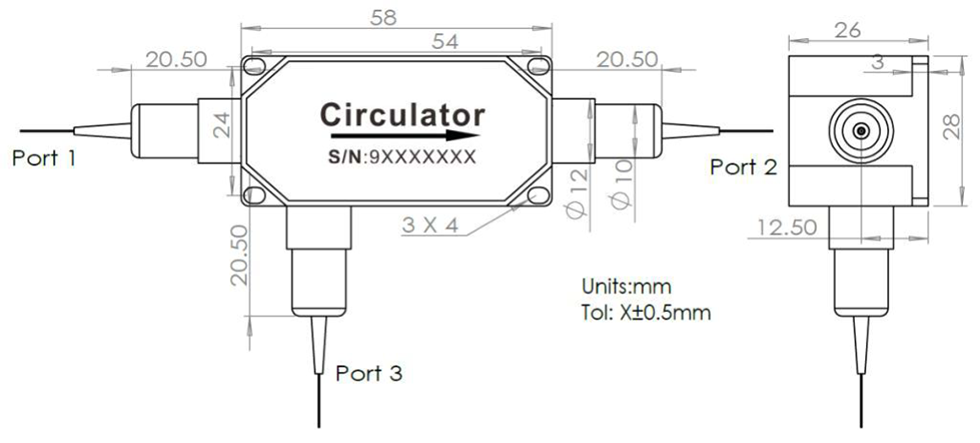

Mga Dimensyon ng Package

Ang 850nm High Power Circulator ay nakabalot sa isang compact, matatag na housing na may mga sumusunod na dimensyon (unit: mm):

• Laki ng package: 58 × 28 × 26 mm

• 3-port na configuration na may fiber pigtails

• 4 na mounting hole para sa secure na pag-install

• Pagpapahintulot: ±0.5mm

Configuration ng Port

Ang 3-port optical circulator na ito ay nagbibigay-daan sa unidirectional optical signal routing sa isang 1 → 2 → 3 → 1 sequence:

• Port 1 → Port 2: Mababang insertion loss forward transmission

• Port 2 → Port 3: Pagruruta ng mga backscattered/reflected signal

• Port 3 → Port 1: Pasulong na transmission na kumukumpleto sa circulation loop, habang pinapanatili ang mataas na isolation sa mga reverse path

Gumagamit ang device ng isang non-reciprocal na optical na disenyo upang matiyak ang directional signal propagation at epektibong paghihiwalay sa pagitan ng mga di-katabing port, na ginagawa itong perpekto para sa fiber sensing, laser protection, at optical measurement system.

Prinsipyo sa Paggawa

Ang 850nm high-power optical circulator ay isang passive multi-port non-reciprocal device na nagruruta ng mga optical signal sa sunud-sunod na 1 → 2 → 3 → 1 na direksyon, na nagpapagana ng direksyon ng pamamahala ng signal sa fiber optic system.

Ang aparato ay batay sa epekto ng pag-ikot ng Faraday na sinamahan ng mga bahagi ng optical routing na umaasa sa polarization.

Prinsipyo ng pagtatrabaho:

•Faraday Rotator: nagpapakilala ng nakapirming non-reciprocal na pag-ikot ng polarization (karaniwang 45°), independiyente sa direksyon ng pagpapalaganap

•Polarization routing optics: direktang optical signal batay sa polarization state

•Non-reciprocal transmission: tinitiyak ang directional signal routing na may mataas na isolation sa pagitan ng reverse propagation path

Mga pangunahing pag-andar:

• Pinaghihiwalay ang pasulong at paatras na nagpapalaganap ng mga optical signal

• Pinoprotektahan ang mga pinagmumulan ng laser mula sa back-reflections

• Pinapagana ang bidirectional na operasyon sa fiber optic sensing at laser system

• Sinusuportahan ang pagruruta ng signal sa mga arkitektura ng pagsukat at sensing

Bakit Pumili ng Box Optronics?

• Mahigpit na kontrol sa kalidad na may 100% na pagsubok bago ipadala

• Mapagkumpitensyang pagpepresyo na may matatag na kakayahan sa paghahatid ng maramihan

• Mga pagpipilian sa pag-customize na may kakayahang umangkop para sa wavelength, power, fiber, at mga konektor

•7×24 na oras na teknikal na suporta at mabilis na pagtugon

• Sample na pagsubok na magagamit para sa pagsusuri

•Pandaigdigang pagpapadala gamit ang DHL, UPS, at FedEx express delivery

Impormasyon sa Pag-order

Model Nomenclature

HPCIR - XXX - X - X - X - X - XX - XX

Halimbawa: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm High Power Circulator, 780-HP fiber, 900μm loose tube, 1m fiber length, 58x28x26mm package, 10W handling power, FC/APC connector

Magagamit na Mga Pagpipilian sa Pag-customize

•Center wavelength: 830nm, 850nm, iba pang wavelength na available kapag hiniling

•Power rating: 500mW, 1W, 5W, 10W, mas mataas na power na available para sa mga custom na disenyo

•Uri ng hibla: 780-HP, iba pang mga espesyal na hibla

•Haba ng hibla: 0.5m, 0.8m, 1m, 1.5m, 2m (available ang mga custom na haba)

•Uri ng pigtail: 250μm na hubad na hibla, 900μm na maluwag na tubo, 3.0mm na maluwag na tubo

•Uri ng konektor: FC/UPC, FC/APC, SC/APC, LC/APC, o mga custom na konektor

•Laki ng package: Karaniwang 58x28x26mm o mga custom na dimensyon ng package

• Available ang mga configuration ng 4-port circulator kapag hiniling

Para sa mga custom na kinakailangan, mangyaring makipag-ugnayan sa aming koponan sa pagbebenta.

Datasheet at Ulat ng Pagsubok

Ang bawat 850nm High Power Circulator ay ipinadala ng isang komprehensibong ulat ng pagsubok na nagdodokumento ng mga parameter ng nasusukat na pagganap. Ang datasheet na PDF file ay naglalaman ng mga detalyadong detalye at mga curve ng pagganap.

• Indibidwal na ulat ng pagsubok na kasama sa bawat yunit

Datasheet

Mga Tuntunin ng Quote at Pagbabayad

Quote Tuntunin

•EXW (Ex Works): Inirerekomenda kung mayroon kang DHL/UPS/FedEx account. Nagpapadala kami gamit ang iyong account; walang gastos sa pagpapadala ang sinisingil sa amin.

•DAP (Delivered at Place): Kung wala kang courier account, maaari naming ayusin ang pagpapadala gamit ang prepaid freight.

•Iba pang mga termino: Mangyaring makipag-ugnayan sa amin upang talakayin.

Mga Tuntunin sa Pagbabayad

•PayPal: Mabilis at secure na pagbabayad para sa mga sample at maliliit na order

•T/T (Bank Transfer): Karaniwang paraan ng pagbabayad para sa mga normal na order ng produksyon

•Alibaba Trade Assurance: Secure na proteksyon ng order para sa mga online na transaksyon na may garantiya ng mamimili

• Flexible na Mga Tuntunin sa Pagbabayad: Negotiable para sa pangmatagalan o madiskarteng mga kasosyo

Lead Time

• Karaniwang produksyon: ~10-15 araw ng trabaho

• Mga custom na configuration: 15-20 araw ng trabaho

•Volume order: Mangyaring makipag-ugnayan para sa iskedyul ng produksyon

•International shipping: ~3-5 working days (DHL/UPS/FedEx express)

• Pinabilis na serbisyo: Available kapag hiniling

Mga Tala sa Operasyon at Paghawak

Proteksyon ng ESD

Habang ang mga optical circulators ay mga passive device, ang wastong paghawak ay kinakailangan upang mapanatili ang pagganap at pagiging maaasahan.

•Gumawa sa isang malinis, walang alikabok na ibabaw

•Iwasang hawakan nang direkta ang fiber end-faces

• Panatilihin ang mga takip ng alikabok sa mga konektor kapag hindi ginagamit

• Gumamit ng wastong proteksyon ng ESD sa panahon ng paghawak at pag-install

Paghawak ng Hibla

•Iwasan ang labis na pagbaluktot ng hibla

•Huwag hilahin o pilipitin ang fiber pigtails

• Linisin ang fiber connectors bago kumonekta

• Palaging gumamit ng mga takip ng alikabok kapag hindi ginagamit ang connector

•Suriin ang dulo ng hibla sa mukha kung may pinsala bago gamitin

Mga Pagsasaalang-alang sa Power Handling

• Tiyakin na ang kabuuang lakas ng pag-input ay hindi lalampas sa na-rate na maximum

• Gumamit ng wastong pagsubaybay sa kuryente upang maiwasan ang labis na karga

• Pahintulutan ang tamang pag-aalis ng init sa mataas na antas ng kuryente

•I-mount sa isang heat sink para sa tuluy-tuloy na operasyon ng mataas na kapangyarihan

•Tandaan: Ang mga device na may connector ay nabawasan ang power handling (1W max)

•Iwasan ang biglaang pagtaas ng kuryente na maaaring lumampas sa mga pinakamataas na rating ng kapangyarihan

Pag-install at Pag-mount

• I-mount nang ligtas ang circulator gamit ang 4 na mounting hole

• Tiyakin ang tamang pagkakahanay upang mabawasan ang karagdagang pagkawala

• Magbigay ng sapat na espasyo para sa fiber bending radius

• Gumana sa loob ng tinukoy na hanay ng temperatura para sa pagiging maaasahan (+10°C hanggang +50°C)

•Iwasan ang mekanikal na stress sa fiber pigtails

• Tiyakin ang wastong port orientation para sa tamang signal routing
