C-Band Tunable Laser Module

Pangkalahatang-ideya ng Produkto-C-Band Tunable Laser Module

Ang C-Band Tunable Laser Module (ATLS4 / HTLS4 Series) mula sa Box Optronics ay isang compact, integrated tunable laser module na sumasaklaw sa buong C-band wavelength range at fiber-coupled na output.

Ang modelong ATLS4 ay na-optimize para sa precision wavelength tuning, na nagbibigay ng tipikal na wavelength na laki ng hakbang na 10 pm, ≤100 µs wavelength switching time, at makitid na linewidth na performance sa ibaba 5 MHz. Ito ay perpekto para sa mga application na nangangailangan ng mataas na spectral accuracy, kabilang ang FBG interrogation, narrowband optical filter characterization, DWDM component testing, at precision photonic measurements.

Ang modelong HTLS4 ay idinisenyo para sa mabilis na wavelength na pag-scan ng mga application, na nagtatampok ng mabilis na wavelength na tuning na tugon pababa sa 1 µs, high-speed na kakayahan sa pag-scan na lampas sa 1000 nm/s, at humigit-kumulang 1 MHz linewidth. Ito ay na-optimize para sa dynamic na FBG sensing, high-throughput optical component testing, at mabilis na spectral acquisition application.

Ang parehong mga modelo ay nagbabahagi ng parehong mekanikal na pakete, electrical interface, at fiber output configuration, na nagpapahintulot sa mga taga-disenyo ng system na pumili ng naaangkop na grado ng pagganap batay sa mga kinakailangan sa aplikasyon nang hindi binabago ang mekanikal o elektrikal na disenyo ng pagsasama.

Mga Pangunahing Tampok-C-Band Tunable Laser Module

• Malawak na C-band wavelength tuning range: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Mataas na katumpakan ng wavelength: ±10pm absolute, ±2pm stability, <3pm repeatability

• Mabilis na bilis ng pag-tune: ≤100µs (ATLS4) / ≤1µs (HTLS4) bawat hakbang

• Mataas na bilis ng pag-scan: >40nm/s sa 10pm na hakbang (ATLS4) / >1000nm/s sa 20pm na hakbang (HTLS4)

• Fine wavelength na hakbang: 10pm typical (ATLS4) / 20pm typical (HTLS4)

• Mataas na lakas ng output: >10dBm(10mW) sa buong saklaw ng pag-tune

• Mahusay na power stability: ±0.05dBm

• Magandang power flatness: ≤±0.3dB

• Mataas na side-mode suppression ratio: >35dB (ATLS4) / >40dB (HTLS4)

• Mababang intensity ng ingay: <-135dB/Hz

• Makitid na linewidth: <5MHz (ATLS4) / ~1MHz typical (HTLS4), static

• Karaniwang FC/APC fiber connector output

• Compact module form factor: 134x104x21mm

• 5V DC supply, <5W karaniwang paggamit ng kuryente

• Malawak na hanay ng temperatura ng pagpapatakbo: -20°C hanggang +65°C

Mga Karaniwang Application-C-Band Tunable Laser Module

• Fiber Bragg grating (FBG) demodulation at interrogation system

• Pagsubok at paglalarawan ng optical passive device (pagkawala ng pagpasok, pagkawala ng pagbalik, pagtugon sa filter)

• DWDM component at wavelength division multiplexer testing

• Fiber optic sensing system para sa pagsukat ng temperatura, strain, at vibration

• Pagsubaybay sa kalusugan ng istruktura ng mga tulay, tunnel, pipeline, at wind turbine blades

• I-tune ang mga pinagmumulan ng laser para sa pagsukat at pagsusuri ng optical spectrum

• Pananaliksik at pagpapaunlad sa mga laboratoryo ng photonics at optical communication

• Pagsasama ng OEM sa optical test at kagamitan sa pagsukat

Mga Detalye ng Produkto-C-Band Tunable Laser Module

Mga Detalye ng Optical at Wavelength

Mga Detalye ng Mechanical at Electrical

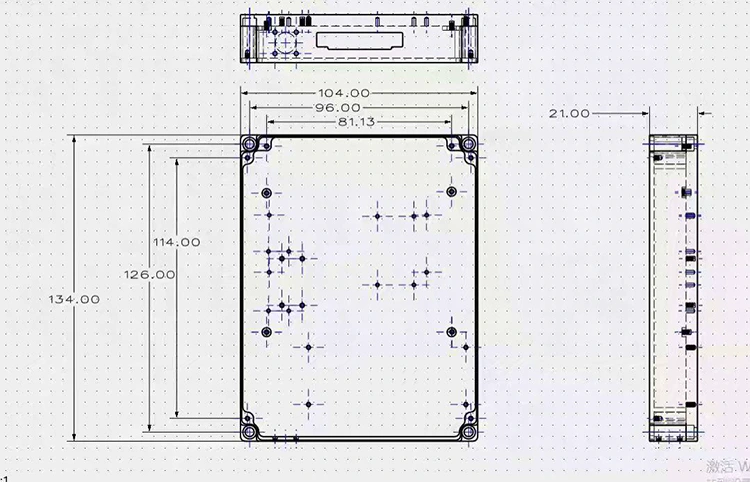

Mga Dimensyon ng Package-C-Band Tunable Laser Module

Mga Dimensyon ng Module: 134mm (L) × 104mm (W) × 21mm (H)

Impormasyon sa Pag-order-C-Band Tunable Laser Module

Model Nomenclature

XTLS4-C-Band

Mga halimbawa: ATLS4-C-Band, HTLS4-C-Band

Mga Madalas Itanong (FAQ)-C-Band Tunable Laser Module

T: Ano ang pagkakaiba sa pagitan ng mga modelong ATLS4 at HTLS4?

A: Ang ATLS4 at HTLS4 ay may parehong mechanical package, electrical interface, at fiber output, ngunit magkaiba sa tuning speed, step size, at linewidth performance.

Ang karaniwang bersyon ng TheATLS4 ay nagbibigay ng 10 pm wavelength step size, ≤100 µs single-step wavelength switching time, >40 nm/s scanning speed (10 pm step), at isang makitid na linewidth na <5 MHz, na ginagawa itong perpekto para sa high-resolution na spectral measurements at precision optical characterization.

Ang high-speed na bersyon ngHTLS4 ay nagbibigay ng≤1 µs single-step wavelength switching time at >1000 nm/s scanning speed na may 20 pm wavelength step resolution, ginagawa itong perpekto para sa mabilis na interogasyon ng FBG, dynamic fiber sensing, at high-throughput optical component testing.

Piliin ang modelo batay sa iyong mga kinakailangan sa application para sa bilis ng pag-scan, resolution ng wavelength, at ratio ng signal-to-noise.

T: Maaari bang gamitin ang tunable laser source na ito para sa mga sistema ng interogasyon ng FBG?

A: Oo. Ang ATLS4 at HTLS4 tunable laser modules ay malawak na angkop para sa FBG interrogation system. Ang kanilang tumpak na kakayahan sa pag-tune ng wavelength, mataas na resolution ng wavelength, at stable na optical output ay nagbibigay-daan sa tumpak na pagsubaybay sa mga pagbabago sa wavelength ng FBG na dulot ng mga pagbabago sa temperatura, strain, at vibration. Ang ATLS4 ay na-optimize para sa high-resolution na spectral analysis, habang ang HTLS4 ay nagbibigay ng high-speed scanning capability para sa dynamic na FBG sensing at high-throughput na mga sukat.

Q: Ano ang output power at power flatness?

A: Ang parehong mga modelo ay naghahatid ng >10dBm output power sa buong hanay ng tuning, na may ±0.05dBm power stability at ≤±0.3dB power flatness. Ang pinagsamang power control loop ay nagpapanatili ng pare-parehong output power habang ang wavelength ay nakatutok, na binabawasan ang mga error sa pagsukat na dulot ng pagkakaiba-iba ng kapangyarihan.

Q: Ano ang minimum order quantity (MOQ)?

A: Ang MOQ ay 1 unit. Sinusuportahan namin ang mga flexible na dami ng order, mula sa iisang unit para sa R&D at prototyping hanggang sa volume production para sa OEM integration. Makipag-ugnayan sa aming koponan sa pagbebenta para sa partikular na pagpepresyo sa iyong kinakailangang dami.

Datasheet-C-Band Tunable Laser Module

ATLS4-C-Band Tunable Laser Module

HTLS4-C-Band Tunable Laser Module

Lead Time-C-Band Tunable Laser Module

• Karaniwang produksyon:1~2 linggo

• Mga order ng volume: Mangyaring makipag-ugnayan sa amin para sa iskedyul ng produksyon

• Mga custom na order: 3~4 na linggo

• International na pagpapadala: ~5 araw ng trabaho (DHL/UPS/FedEx Express)

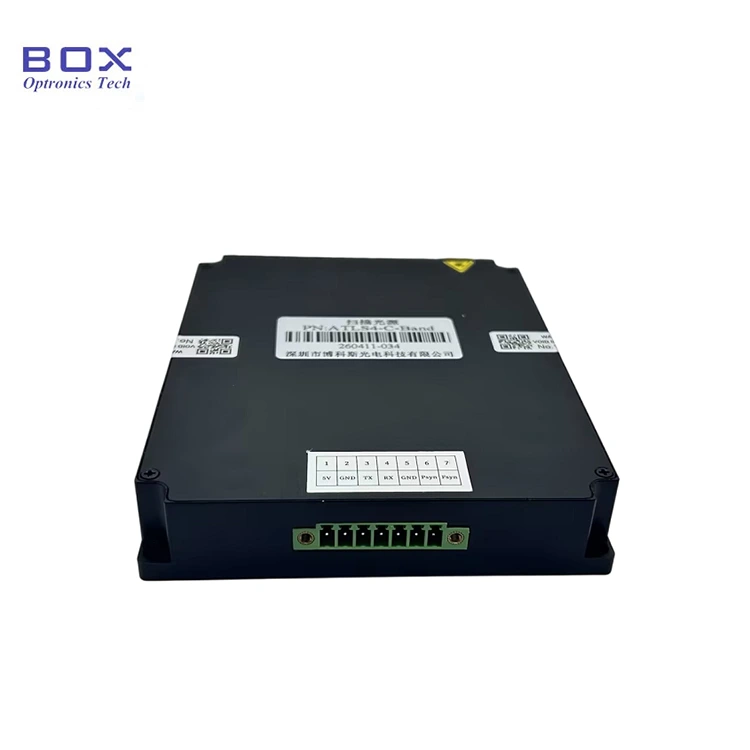

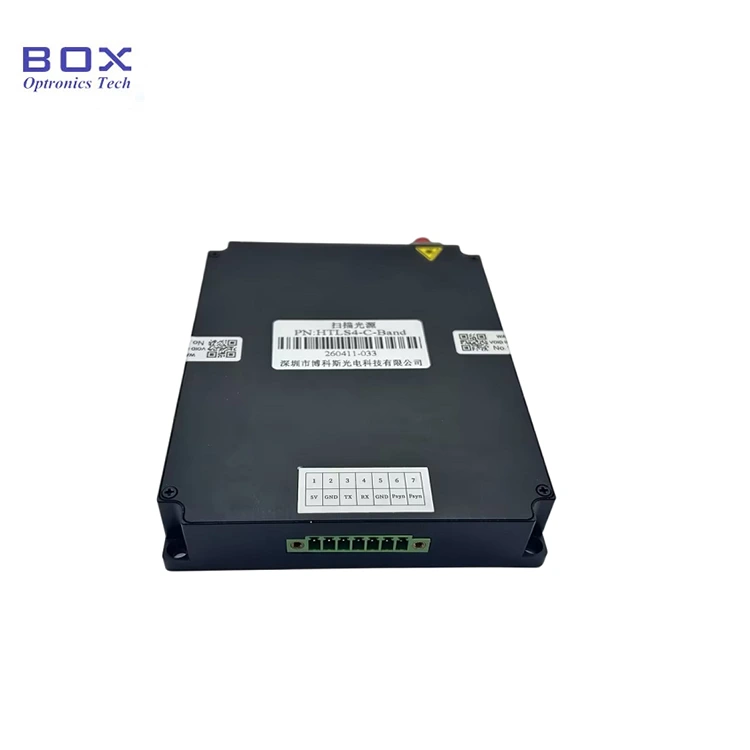

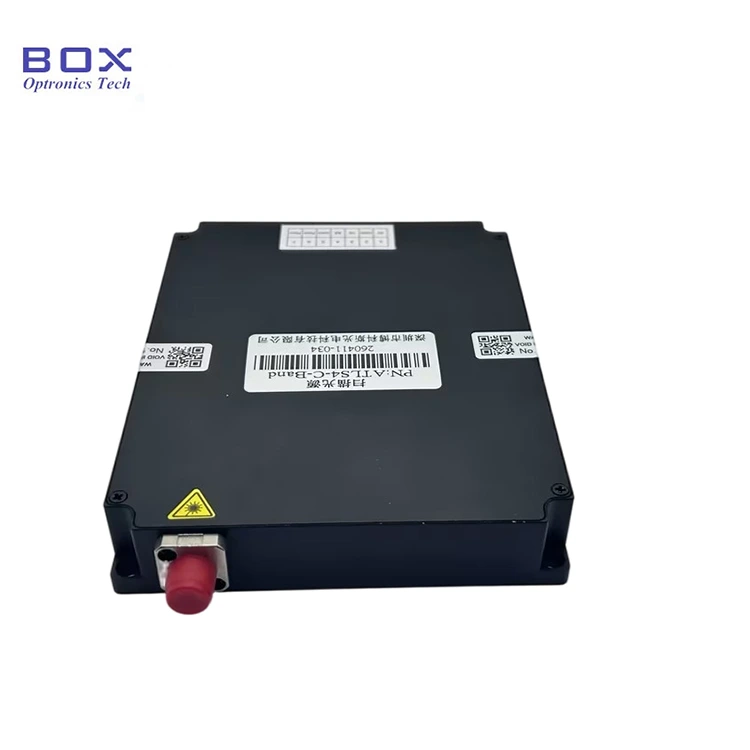

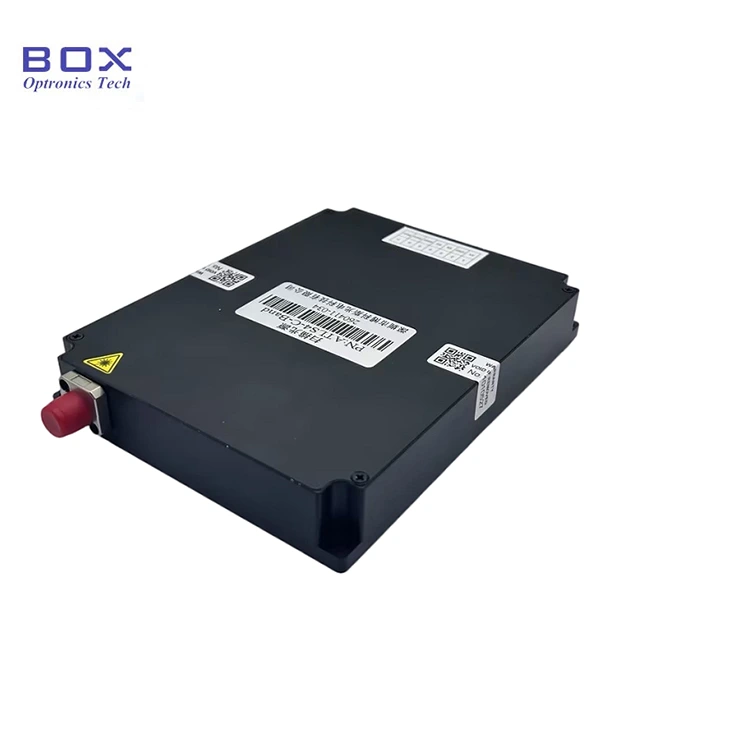

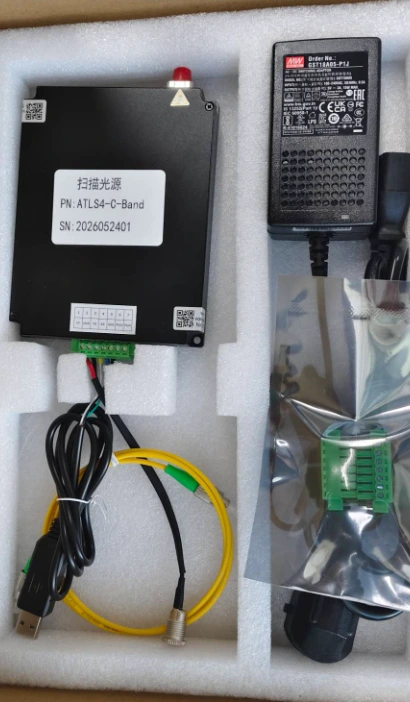

Larawan ng aktwal na produkto-C-Band Tunable Laser Module
