Multi-channel DFB Laser Source

Ang Box Optronics ay isang propesyonal na tagagawa ng 2~16 Multi-channel na DFB Laser Sources. Nag-aalok sila ng parehong CWDM wavelength at DWDM ITU channel wavelength. Ang mga source na ito ay maaaring gamitin para sa wavelength division multiplexing (WDM) na mga device, waveguide grating array (AWG) na bahagi, planar waveguide (PLC) na bahagi, optical amplifiers (EDFA), at iba pang pangkalahatang fiber optic na mga sukat at aplikasyon, lalo na para sa batch production testing ng mga coupler at planar waveguide PLC na bahagi.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Talaan ng mga Nilalaman

1. Pagpapakilala ng Multi-channel DFB Laser Source

2. Mga Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga Detalye ng Produkto

6. Ligtas na Gabay sa Operasyon

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at After-Sales Service

Panimula ng Produkto-Multi-channel na DFB Laser Source

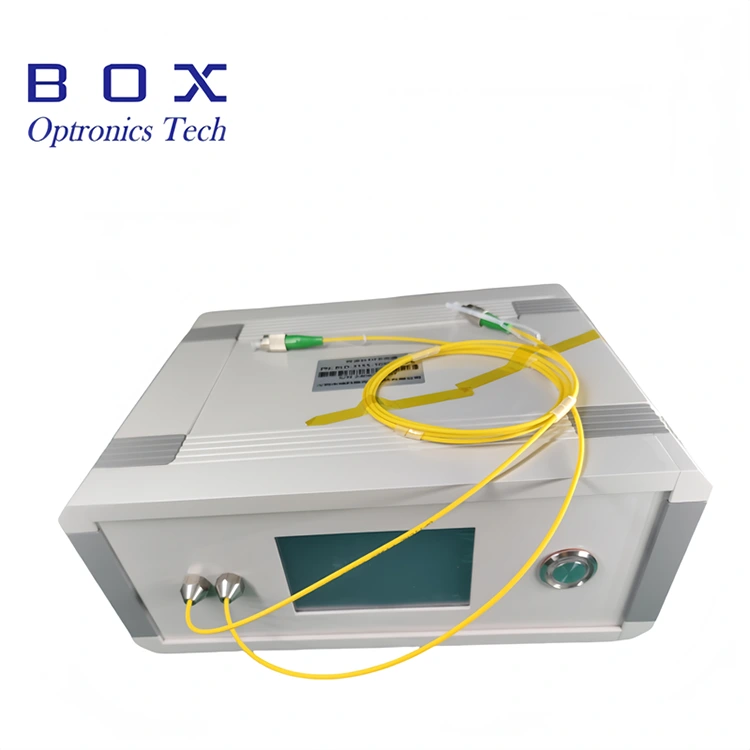

Isa itong Multi-channel na DFB Laser Source na nagtatampok ng mga malayang nako-configure na wavelength at tuluy-tuloy na alon (CW) na operasyon. Kasama sa mga available na opsyon sa wavelength ang CWDM (1270~1650 nm), DWDM ITU channels 18~64, LAN-WDM wavelength, pati na rin ang mga partikular na wavelength gaya ng 1030 nm at 1064 nm. Available ang produkto sa dalawang configuration: isang standalone na desktop unit o isang integrable na modular na opsyon; nilagyan ng mga interface ng komunikasyon at software sa pagsubaybay. Maaaring pumili ang mga user sa pagitan ng isang nakapirming output power o isang power-adjustable na configuration. Sinusuportahan ng Multi-channel na DFB Laser Source na ito ang operasyon bilang single-channel light source o sabay-sabay na output sa maraming channel.

Mga Detalye ng Produkto-Multi-channel DFB Laser Source

Parameter	Yunit	Mga Dual Channel	Apat na channel	Tandaan
Work Wavelength	nm	1310/1550	1270/1290/1310/1330	napapasadya
Opsyonal na haba ng daluyong	nm	1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm		Uri ng DFB
Lakas ng Output	mW	10/20/Iba pa		napapasadya
Side Mode Ratio ng pagsugpo	dB	>30
Working Mode	-	CW
Saklaw ng pagsasaayos ng kapangyarihan	-	10~100%
Panandaliang katatagan (15 minuto)	dB	≤±0.02 Katumbas ng ≤±0.5%
Pangmatagalang katatagan (8 oras)	dB	≤±0.05 Katumbas ng ≤±1 .2%
Konektor	-	FC/APC		napapasadya
Uri ng hibla	-	Hi1060/SMF-28/PM1550		napapasadya
Package	mm	195(W)×220(D)×120(H)		Benchtop
Package	mm	150(W)×125 (D)×20 (H)		Module
Power Supply	V	AC 110~240V, <20W		Benchtop
Power Supply	V	DC 5V/4A, <15W		Module
Pagkonsumo ng kuryente	W	≤60
Saklaw ng temperatura ng pagpapatakbo	℃	-5 ~+55
Saklaw ng temperatura ng imbakan	℃	-40 ~+85

Mga Tampok ng Produkto-Multi-channel DFB Laser Source

● Nako-customize na wavelength at output powers;

● 2~16 na channel ang magagamit;

● Fixed o adjustable output power;

● Mataas na katatagan ng output, maliit na sukat, at mabilis na pagsisimula.

Mga Application ng Produkto-Multi-channel na DFB Laser Source

● WDM,AWG,PLC device differential loss,return loss detection;

● Ophthalmic OCT;

● Fiber device calibration at passive component testing system.

Mga Detalye ng Produkto-Multi-channel na DFB Laser Source

● Mga available na wavelength (nm):

1030	1064	1270	1290	1310	1330
1350	1370	1390	1410	1450	1470
1490	1510	1530	1550	1570	1590
1610	1625	1650	1683

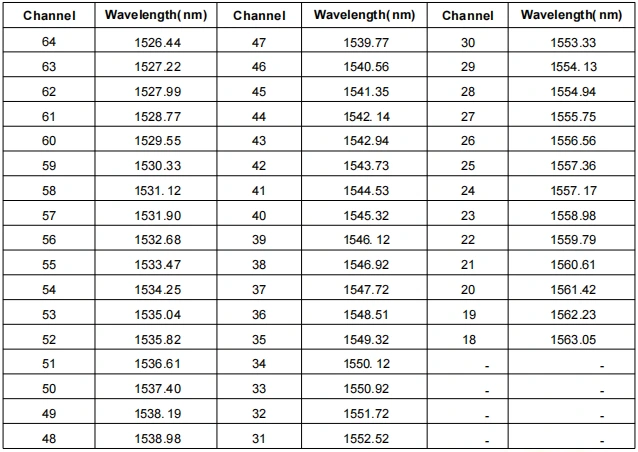

● ITU channel 18~64 wavelength (mm):

Multi-channel DFB Laser Source

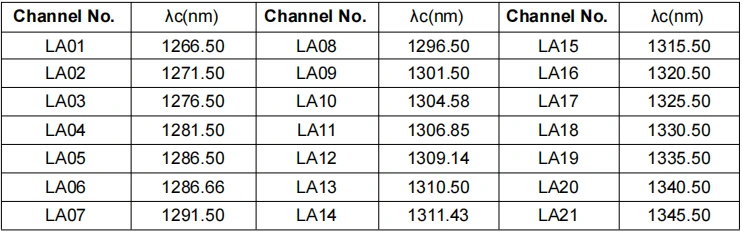

● LAN-WDM mga wavelength (mm):

Multi-channel DFB Laser Source

Mga Hakbang sa Operasyon-Multi-channel na DFB Laser Source

Hakbang1. Pag-unpack: Bago mag-assemble, tingnan kung kumpleto ang lahat ng accessories.

Hakbang 2. Power supply: Nakakonekta sa isang DC switching power supply o isang regulated power supply na nakakatugon sa kanilang mga kinakailangan sa power supply. Gamitin lamang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng mga hindi wastong power adapter ang pinagmumulan ng ilaw. (Ibinibigay ang power adapter ayon sa mga lokal na pamantayan ng boltahe.)

Hakbang 3. Pagkonekta ng output fiber: Buksan ang dust cap sa fiber connector o flange, suriin ang fiber end face, at ikonekta ang fiber o idugtong ang fiber sa device o power meter na susuriin pagkatapos makumpirma na walang polusyon at pinsala.

Setp4. Kumonekta sa host computer: Gamitin ang USB-RS485 DB9 Data Cable para ikonekta ang Multi-channel na DFB Laser Source at ang computer; ang computer ay dapat munang mag-install ng nakalaang serial port driver upang matukoy ang serial port data cable, kung hindi, ang host computer software at ang light source module ay hindi maikokonekta at maipapaalam nang tama. Pakitanong sa Box Optronics ang driver.

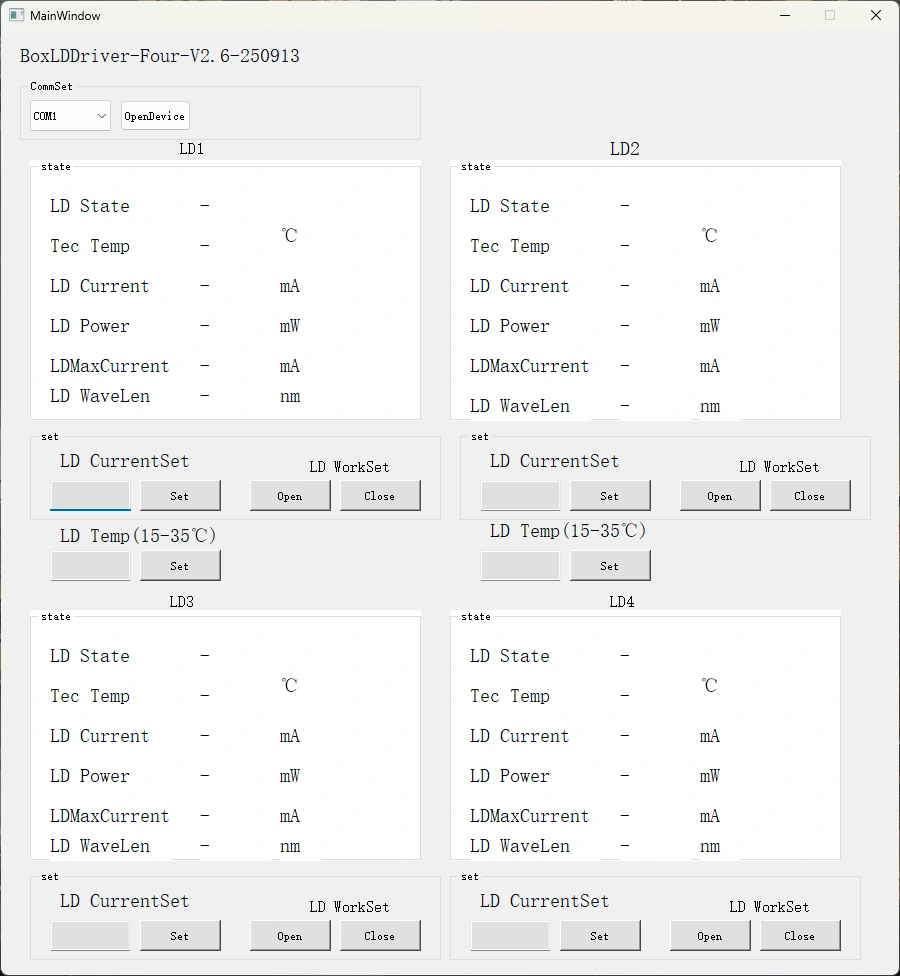

Hakbang 5. Control software: Nagbibigay ang Box Optronics ng serial command o PC software para kontrolin ang LD current at LD temperature ng Multi-channel DFB Laser Source. Piliin ang tamang port, itakda ang kasalukuyang at temperatura, pagkatapos ay i-click ang open button. (Upang maiwasan ang pinsala, dahan-dahang pataasin ang drive current sa paunang operasyon. Huwag agad na ilapat ang full current.)

Multi-channel DFB Laser Source

Datasheet at Testsheet

Datasheet

Testsheet
