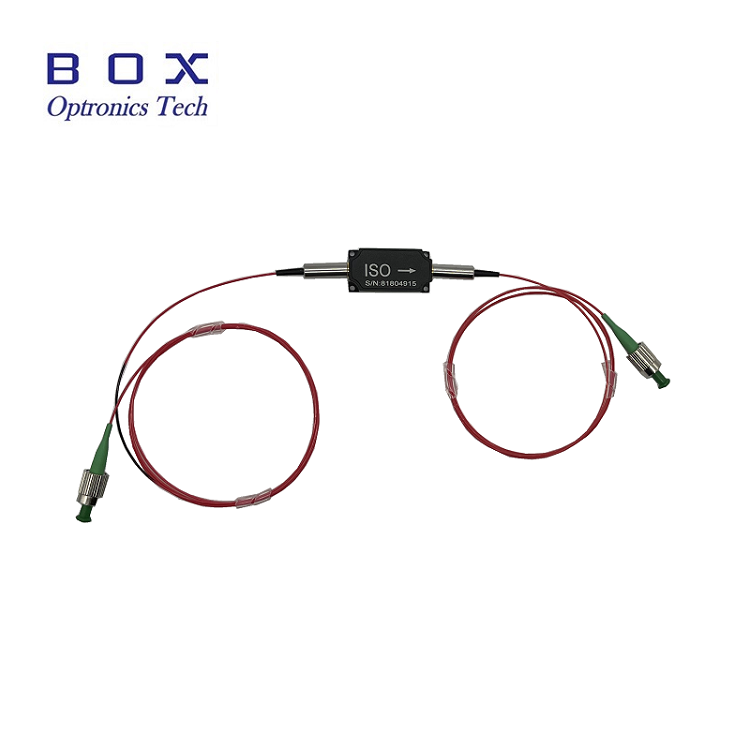

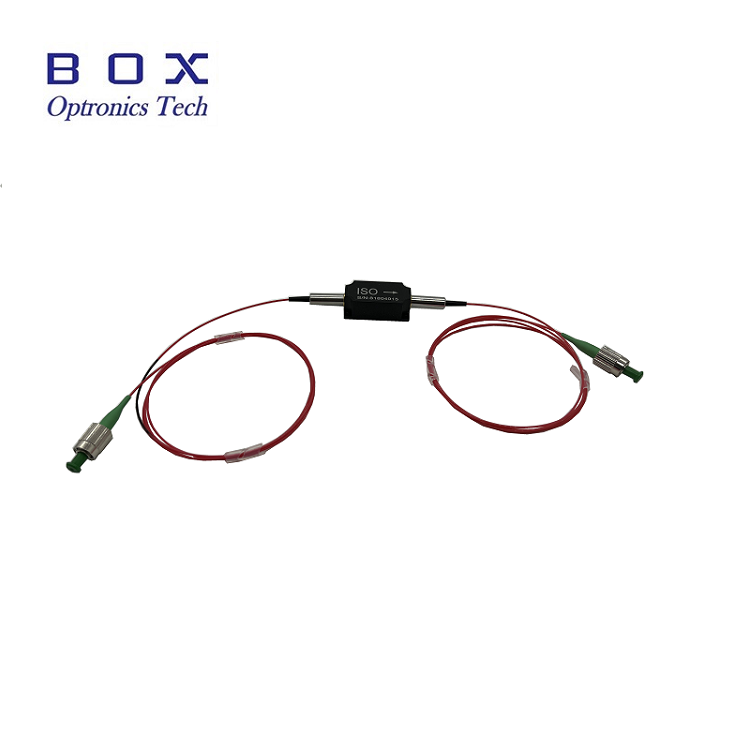

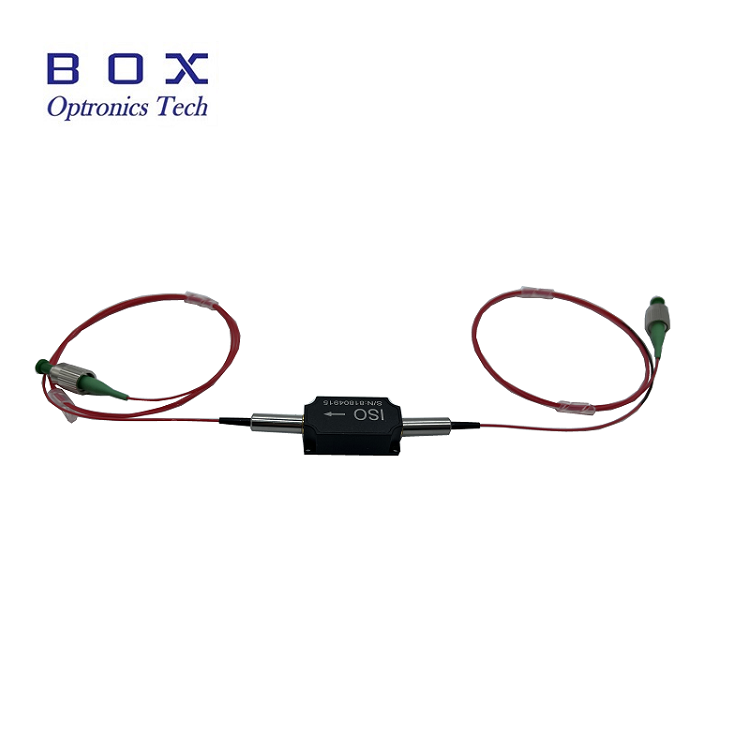

1064nm High Power Optical Isolator

Pangkalahatang-ideya ng Produkto-1064nm High Power Optical Isolator

Nagbibigay ang Box Optronics ng 1064nm High Power Optical Isolator, isang high-performance na passive optical component na idinisenyo upang protektahan ang mga pinagmumulan ng laser, seed lasers, at optical amplifier mula sa nakakapinsalang optical feedback na dulot ng naka-reflect at backscattered na liwanag. Batay sa epekto ng pag-ikot ng Faraday, pinapagana ng isolator na ito ang non-reciprocal light transmission, na nagpapahintulot sa liwanag na dumaan sa pasulong na direksyon na may mababang pagkawala habang hinaharangan ang reverse-direction na ilaw na may mataas na isolation.

Nagtatampok ng tipikal na insertion loss, mataas na isolation, at mataas na extinction ratio, ang 1064nm isolator na ito ay na-optimize para sa high-power fiber laser at amplifier system. Sinusuportahan nito ang average na power handling hanggang 10W at peak power hanggang 10kW para sa ns pulse operation, na ginagawa itong angkop para sa hinihingi na pang-industriya at siyentipikong mga aplikasyon.

Mga Pangunahing Tampok-1064nm High Power Optical Isolator

• Mataas na isolation: 30dB tipikal na peak isolation, 25dB minimum

• Mababang pagkawala ng pagpapasok

• Mataas na pagkawala ng return

• Low polarization-dependent loss (PDL)

• Mataas na power handling: hanggang 10W average power

• Compact at matatag na disenyo ng package: 58×28×26mm

• Available sa PM (Polarization Maintaining) at non-PM na mga bersyon

• Maramihang opsyon sa wavelength: 980nm, 1030nm, 1064nm

Mga Karaniwang Aplikasyon-1064nm High Power Optical Isolator

• Fiber laser system at MOPA fiber laser

• Fiber amplifier

• Mga optical na pagsubok at mga instrumento sa pagsukat

• Fiber optic sensing system

• Proteksyon ng seed laser sa mga amplifier chain

• Mga high power fiber laser system

• Mga laboratoryo ng pananaliksik at pagpapaunlad

• Industrial laser processing system

Mga Teknikal na Pagtutukoy-1064nm High Power Optical Isolator

Mga Detalye ng Optical (T=25°C)

Mga Detalye ng Mekanikal at Pangkapaligiran

Mga Detalye ng Produkto-1064nm High Power Optical Isolator

Ano ang Optical Isolator?

Ang optical isolator, na kilala rin bilang Faraday isolator, ay isang passive two-port optical device na nagbibigay-daan sa preferential transmission sa isang direksyon habang nagbibigay ng mataas na isolation sa reverse direction. Ito ay isang mahalagang bahagi sa mga sistema ng laser at fiber optic upang maprotektahan ang mga pinagmumulan ng laser at mga optical amplifier mula sa optical feedback na dulot ng nasasalamin at nakakalat na liwanag.

Ang mga optical isolator ay batay sa Faraday effect, na gumagamit ng magneto-optic na materyal na umiikot sa polarization ng liwanag na dumadaan dito kapag sumailalim sa isang magnetic field. Kasama ng mga polarizer, ang pag-ikot ng polarization na ito ay nagbibigay-daan sa pasulong na optical transmission at mataas na paghihiwalay ng reverse-propagating na ilaw.

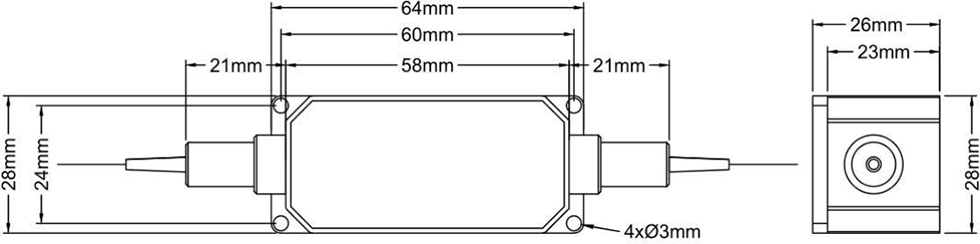

Mga Dimensyon ng Package

Ang 1064nm high power optical isolator ay nakabalot sa isang compact, matatag na housing na may mga sumusunod na dimensyon (unit: mm):

• Laki ng package: 58 × 28 × 26 mm (L×W×H)

• 2-port na configuration na may fiber pigtails

• 4 na mounting hole (Ø3mm) para sa secure na pag-install

• Idinisenyo para sa mataas na pagiging maaasahan at thermal stability

Bakit Pumili ng Box Optronics?

• Mahigpit na kontrol sa kalidad na may 100% pagsubok bago ipadala

• Mapagkumpitensyang pagpepresyo na may matatag na kakayahan sa maramihang paghahatid

• Mga flexible na opsyon sa pag-customize para sa wavelength, power, fiber, at mga connector

• Available ang sample na pagsubok para sa pagsusuri

• Pandaigdigang pagpapadala gamit ang DHL, UPS, at FedEx express delivery

• Parehong available ang mga bersyon ng PM at hindi PM

• Maraming opsyon sa rating ng kuryente: 500mW hanggang 10W

• Malawak na saklaw ng wavelength: 980nm, 1030nm, 1064nm

• Maaasahang pangmatagalang supply para sa dami ng produksyon

Impormasyon sa Pag-order-1064nm High Power Optical Isolator

Model Nomenclature

HPMIS - XXXX - X - X - X - X - X - XX

Halimbawa: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM Isolator, mabagal na axis na gumagana, mabilis na axis block, PM Panda fiber, 900μm loose tube, 1m fiber length, 58x28x26mm package, 10W handling power

Halimbawa: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (non-PM), Hi1060 fiber, 900μm loose tube, 1m fiber length, 58x28x26mm package, 5W handling power

Magagamit na Mga Pagpipilian sa Pag-customize

• Center wavelength: 980nm, 1030nm, 1064nm, iba pang wavelength na available kapag hiniling

• Power rating: 500mW, 1W, 2W, 5W, 10W, mas mataas na power na available para sa mga custom na disenyo

• Uri ng polarization: PM (Polarization Maintaining) o hindi PM (standard single mode)

• Configuration ng PM axis: Mabagal na gumagana ang axis, parehong gumagana ang axis

• Uri ng hibla: PM Panda fiber, Hi1060, iba pang mga espesyal na fibers

• Haba ng hibla: 0.5m, 0.8m, 1m, 1.5m, 2m (available ang mga custom na haba)

• Uri ng pigtail: 250μm na walang laman na hibla, 900μm na maluwag na tubo, 3.0mm na maluwag na tubo

• Laki ng package: Karaniwang 58x28x26mm o mga custom na dimensyon ng package

• Available ang mas matataas na bersyon ng isolation para sa mga demanding application

Para sa mga custom na kinakailangan, mangyaring makipag-ugnayan sa aming koponan sa pagbebenta kasama ang iyong mga detalye.

Datasheet at Test Report-1064nm High Power Optical Isolator

Ang bawat unit ay ipinapadala kasama ng isang komprehensibong ulat ng pagsubok na nagdodokumento ng mga nasusukat na parameter ng pagganap. Ang datasheet na PDF file ay naglalaman ng mga detalyadong detalye.

• Indibidwal na ulat ng pagsubok na kasama sa bawat unit

Datasheet

Mga Tuntunin ng Quote at Pagbabayad

Quote Tuntunin

• EXW

• DAP

• FOB

• Iba pang mga tuntunin: Mangyaring makipag-ugnayan sa amin upang talakayin.

Mga Tuntunin sa Pagbabayad

• PayPal: Mabilis at secure na pagbabayad para sa mga sample at maliliit na order

• T/T (Bank Transfer): Karaniwang paraan ng pagbabayad para sa mga normal na order ng produksyon

• Alibaba Trade Assurance: Secure na proteksyon ng order para sa mga online na transaksyon na may garantiya ng mamimili

• Credit Card: Available ang PayPal at Alibaba

• Flexible na Mga Tuntunin sa Pagbabayad: Negotiable

Lead Time

• Karaniwang produksyon: ~10-15 araw ng trabaho

• Mga custom na configuration: 15-20 araw ng trabaho

• Mga order ng volume: Mangyaring makipag-ugnayan para sa iskedyul ng produksyon

• International na pagpapadala: ~3-5 araw ng trabaho (DHL/UPS/FedEx express)

• Pinabilis na serbisyo: Available kapag hiniling

Mga Tala sa Operasyon at Paghawak-1064nm High Power Optical Isolator

Proteksyon ng ESD

Bagama't ang mga optical isolator ay mga passive device, kinakailangan ang wastong paghawak upang mapanatili ang pagganap at pagiging maaasahan.

• Gumawa sa isang malinis, walang alikabok na ibabaw

• Iwasang hawakan nang direkta ang fiber end-faces

• Panatilihin ang mga takip ng alikabok sa mga konektor kapag hindi ginagamit

• Gumamit ng wastong proteksyon ng ESD sa panahon ng paghawak at pag-install

• Hasiwaan nang may pag-iingat upang maiwasan ang pagkasira ng fiber pigtails

Paghawak ng Hibla

• Iwasan ang labis na pagbaluktot ng hibla

• Huwag hilahin o pilipitin ang fiber pigtails

• Linisin ang mga fiber connector bago kumonekta gamit ang wastong mga tool sa paglilinis

• Palaging gumamit ng mga takip ng alikabok kapag hindi ginagamit ang connector

• Suriin ang dulo ng fiber na mukha para sa pinsala bago gamitin

• Huwag lumampas sa maximum tensile load (5N)

Mga Pagsasaalang-alang sa Power Handling

• Tiyaking hindi lalampas sa maximum na rate ang input power

• Gumamit ng wastong pagsubaybay sa kuryente para maiwasan ang overload

• Payagan ang tamang pag-alis ng init sa mataas na antas ng kuryente

• I-mount sa isang heat sink para sa tuluy-tuloy na pagpapatakbo ng high power

Pag-install at Pag-mount

• I-mount nang secure ang isolator gamit ang 4 na mounting hole

• Tiyaking wastong pagkakahanay para mabawasan ang karagdagang pagkawala

• Magbigay ng sapat na espasyo para sa fiber bending radius

• Gumagana sa loob ng tinukoy na hanay ng temperatura para sa pagiging maaasahan

• Iwasan ang mekanikal na stress sa fiber pigtails

• Tiyaking wastong oryentasyon ng port para sa tamang direksyon ng signal

• I-verify ang direksyong pasulong/baligtad bago i-install

Quality Assurance

Ang Box Optronics ay nakatuon sa pagbibigay ng mga de-kalidad na optical component na may maaasahang pagganap. Ang lahat ng aming matataas na kapangyarihan na optical isolator ay sumasailalim sa mahigpit na pagsubok at kontrol sa kalidad bago ipadala.

Warranty

• 12-buwang limitadong warranty mula sa petsa ng pagpapadala

• Sakop ng warranty ang mga depekto sa mga materyales at pagkakagawa

• Libreng pagkukumpuni o pagpapalit para sa mga may sira na unit sa ilalim ng warranty

• Hindi saklaw ng warranty ang pinsala mula sa maling paggamit, maling paghawak, o hindi awtorisadong pagbabago
