Panimula ng Produkto

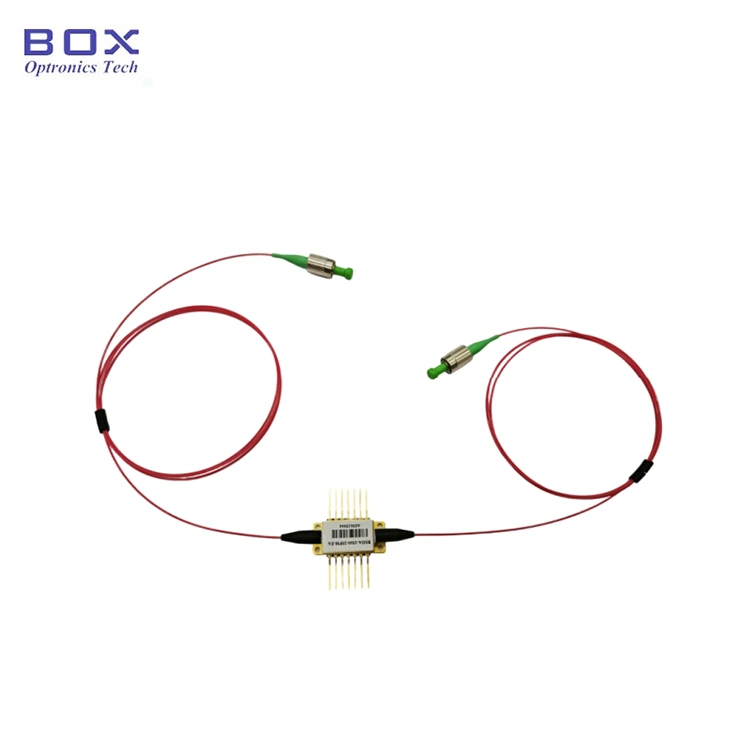

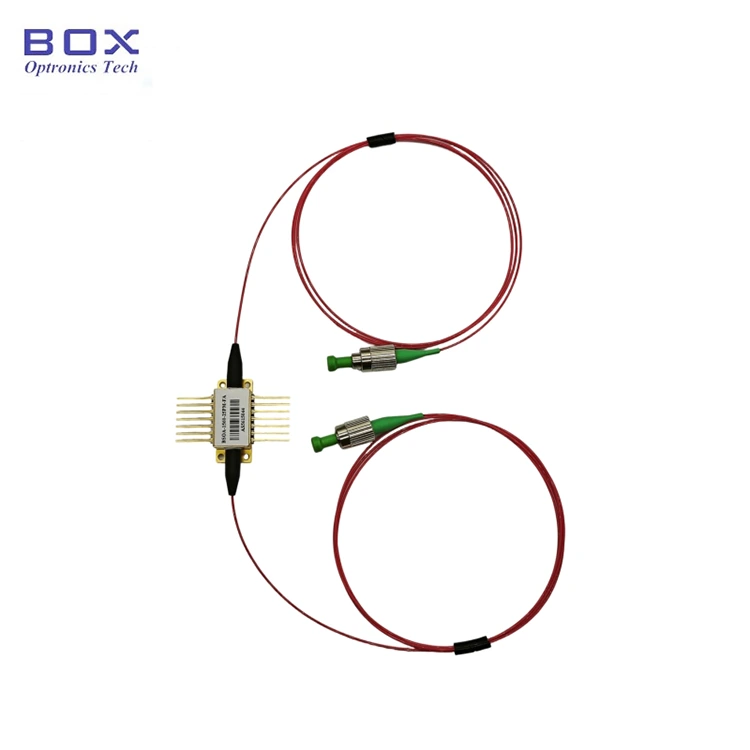

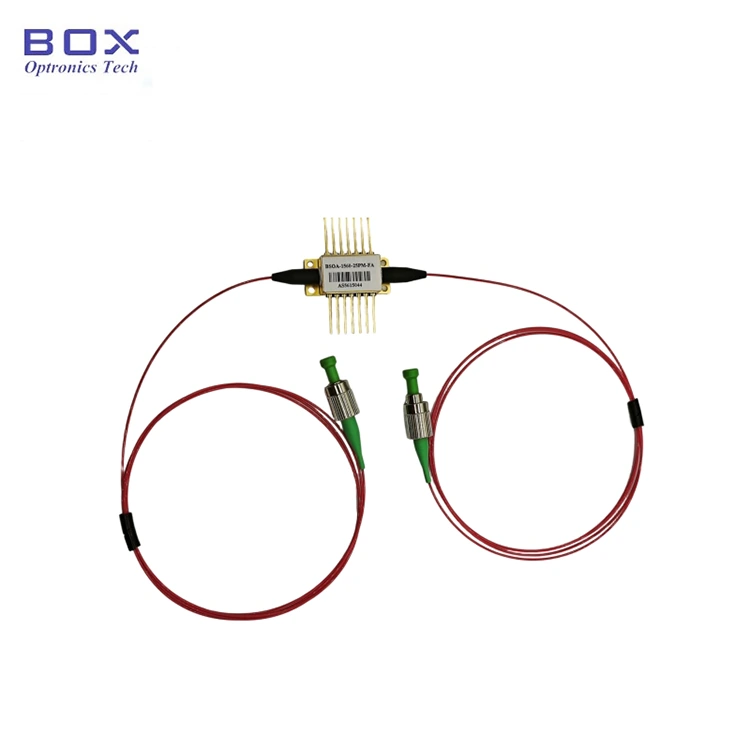

Ito ay isang 1270nm 10dBm Semiconductor Optical Amplifier na may 14-pin na butterfly package. Nagtatampok ito ng 10~13dBm saturation optical power, 18dB maliit na signal gain, higit sa 60nm -3dB Gain bandwidth, at isinasama ang TEC at thermistor para sa isang matatag at makinis na spectrum. Angkop para sa pagkawala ng kabayaran para sa fiber optical na koneksyon at switch, WDM fiber optical network, at MOPA mga laser.

produkto Mga pagtutukoy

produkto Mga tampok

● 40G at 100G C-Band blocking shutter o modulation;

● Mababang Ingay Figure &Mababang polarization dependence;

● 14-pin BTF package na may TEC at thermistor.

Mga Application ng Produkto

● Kabayaran sa pagkawala para sa fiber optical na koneksyon at switch;

● WDM fiber optical mga network;

● MOPA (Master Oscillator Power Amplifier)laser.

produkto Mga Detalye

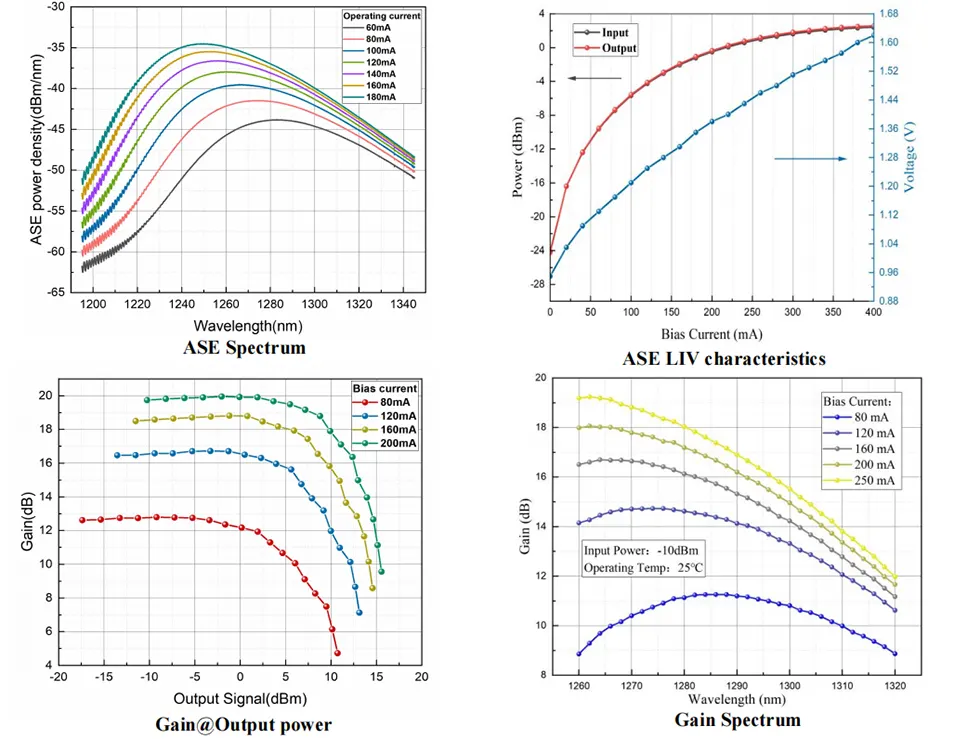

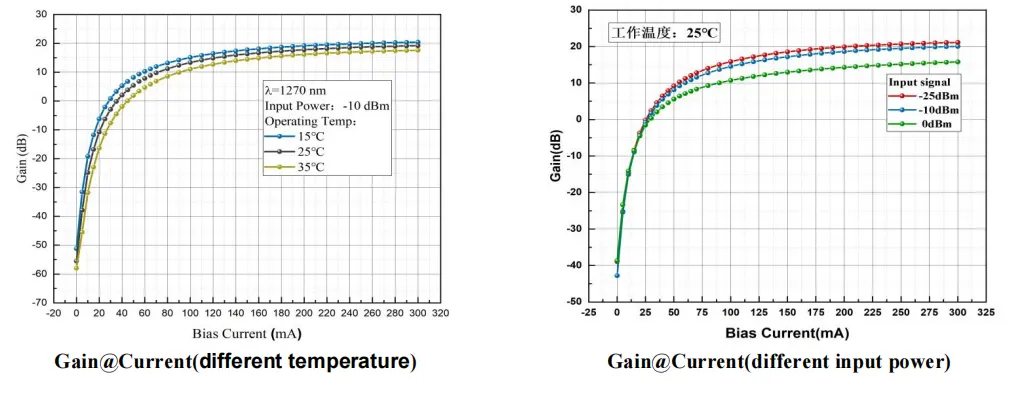

● Karaniwang Kurba ng Katangian

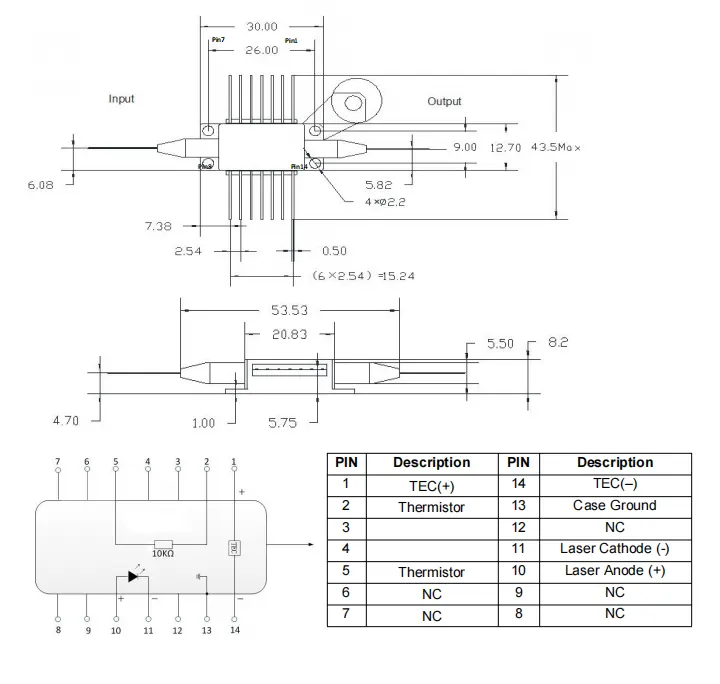

● Package drawing at PIN-OUT Definition(Unit:mm)-1270nm 10dBm Semiconductor Optical Amplifier

Pag-order impormasyon

hal: BSOA-1270-18SM-FA

(Impormasyon ng order: 1270nm 10dBm Semiconductor Optical Amplifier, 18dB maliit na nakuha ng signal, 10~13dBm saturation optical power, 14-pin butterfly package, may SM Hi1060 fiber, FC/APC connector).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10-15 araw ng trabaho para sa produksyon. (Kung meron may ilan sa stock, mas mabilis itong maipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
