1550nm 23dBm Semiconductor Optical Amplifier

Talaan ng mga Nilalaman

1. Panimula ng 1550nm 23dBm Semiconductor Optical Amplifier

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

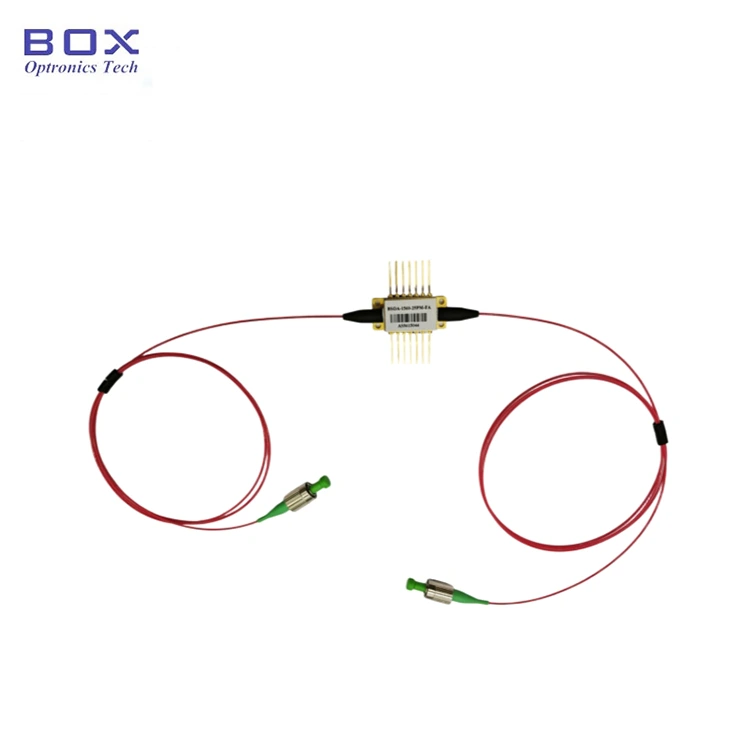

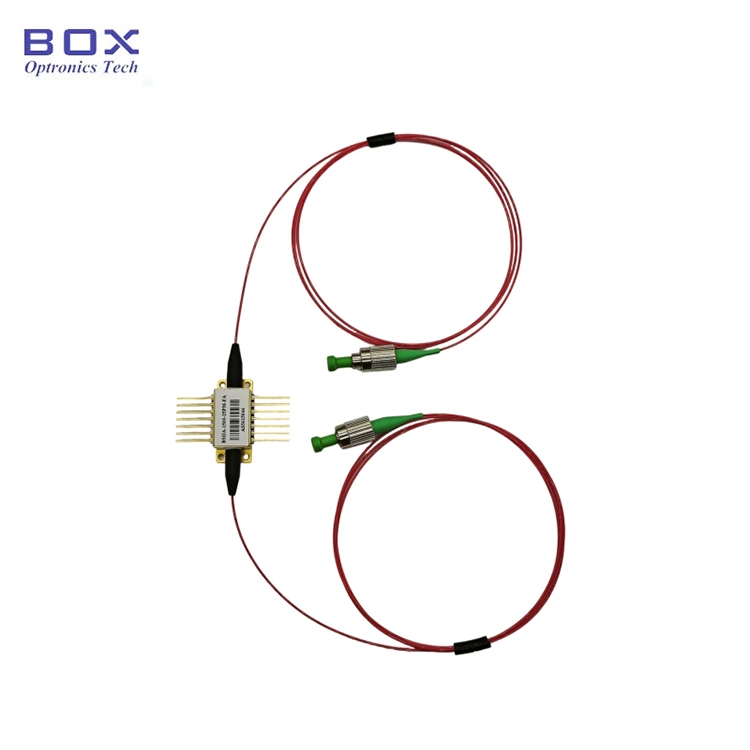

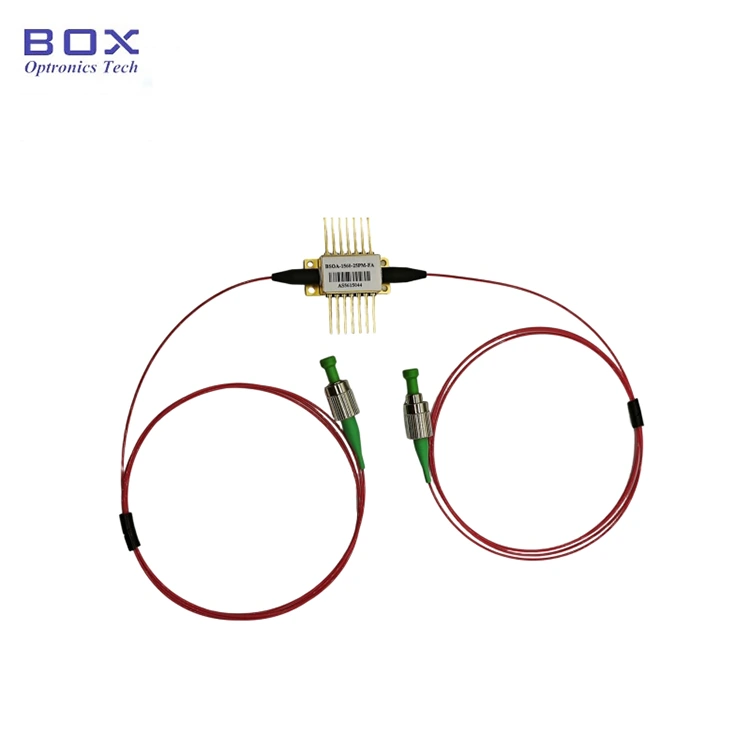

Ito ay isang 1550nm 23dBm Semiconductor Optical Amplifier na may 14-pin na butterfly package. Nagtatampok ito ng 23dBm saturation optical power, 30~35dB maliit na signal gain, tipikal na 100nm -3dB Gain bandwidth, at isinasama ang TEC at thermistor para sa isang matatag at makinis na spectrum. Angkop para sa pagkawala ng kabayaran para sa fiber optical na koneksyon at switch, WDM fiber optical network, at MOPA mga laser.

produkto Mga pagtutukoy

produkto Mga tampok

● 40G at 100G C-Band blocking shutter o modulation;

● Mababang Ingay Figure &Mababang polarization dependence;

● 14-pin BTF package na may TEC at thermistor.

produkto Mga aplikasyon

● Kabayaran sa pagkawala para sa fiber optical na koneksyon at switch;

● WDM fiber optical mga network;

● MOPA (Master Oscillator Power Amplifier)laser.

produkto Mga Detalye

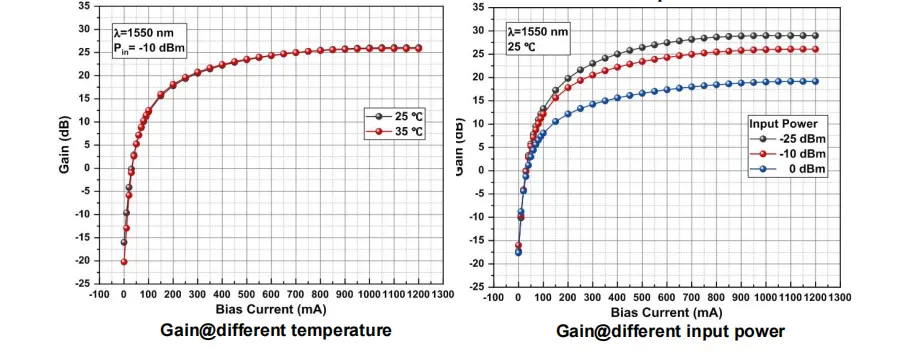

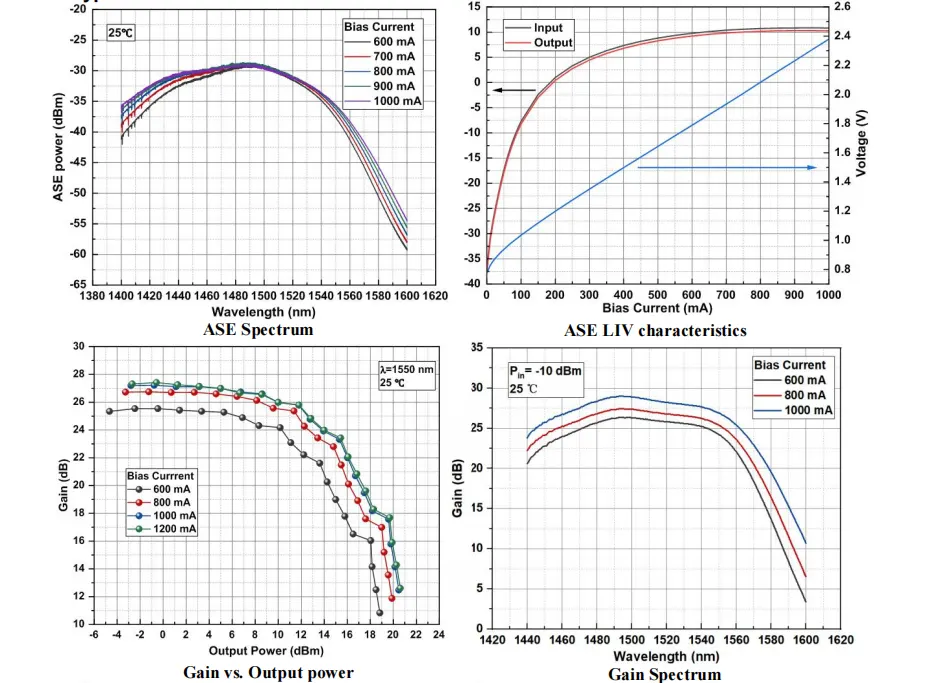

● Karaniwang Kurba ng Katangian

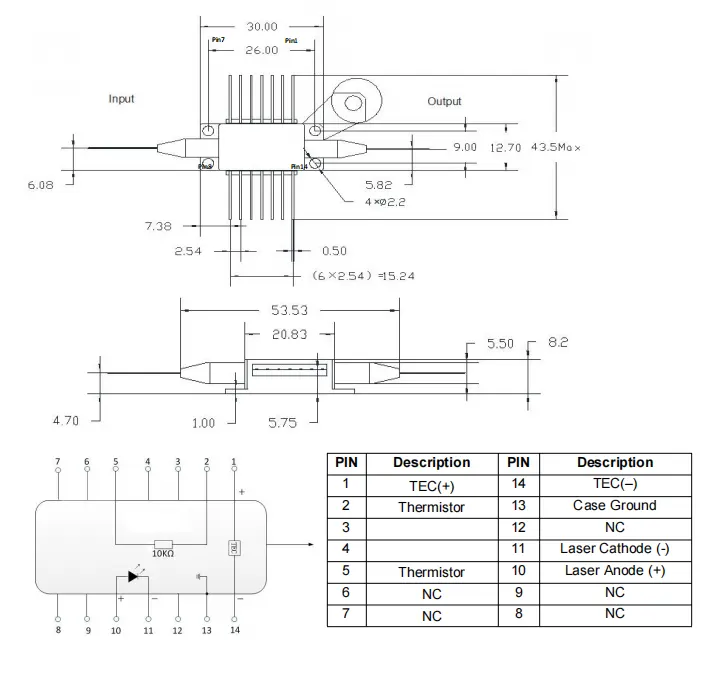

● Package drawing at PIN-OUT Definition(Unit:mm)-1550nm 23dBm Semiconductor Optical Amplifier

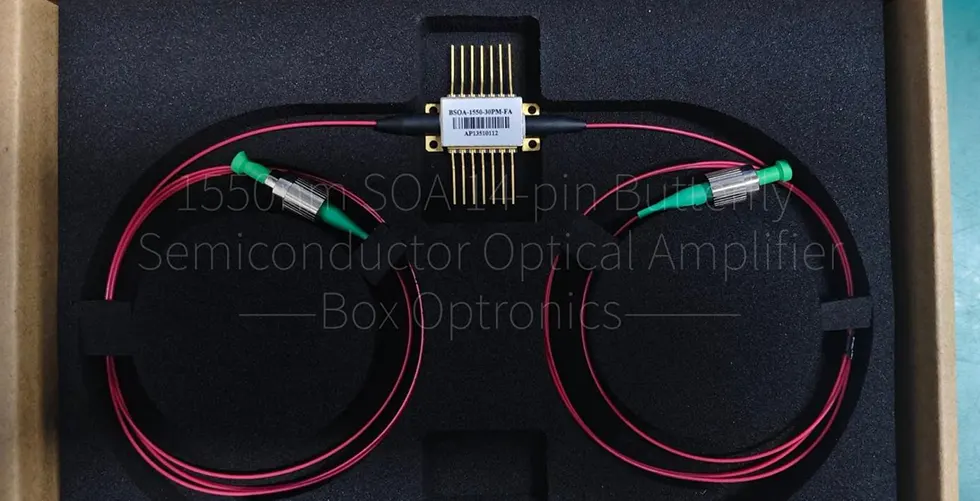

● Halimbawa ng pag-iimpake

*Standalone na aparato; walang built-in driver (ang module package ay sumasama sa isang driver ay opsyonal).

Pag-order impormasyon

hal: BSOA-1550-35PM-FA

(Impormasyon ng order: 1550nm 23dBm Semiconductor Optical Amplifier, 30~35dB maliit na signal gain, 23dBm saturation optical power, 14-pin butterfly package, may SM Hi1060 fiber, FC/APC connector).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10-15 araw ng trabaho para sa produksyon. (Kung meron may ilan sa stock, mas mabilis itong maipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, ang Box Optronics pinanatili ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
