Pangkalahatang-ideya ng Produkto-Optical Power Meter

Ang Optical Power Meter ng Box Optronics ay isang instrumento sa pagsukat ng optoelectronic na may mataas na pagganap na ininhinyero para sa tumpak na pagtuklas at pagsusuri ng optical power. Itinayo sa paligid ng de-kalidad na silicon (Si) at indium gallium arsenide (InGaAs) na mga photodiode detector, ang aming mga power meter ay naghahatid ng tumpak at maaasahang mga sukat sa ultraviolet, visible, near-infrared, at mid-infrared na spectral range.

Kasama sa serye ang parehong mga benchtop na multi-channel na modelo (PM-MC-4-B5) para sa laboratoryo at production testing, at mga compact handheld single-channel na modelo (PM-SC-1-HD) para sa field testing at on-site calibration. Nagtatampok ang lahat ng unit ng intuitive touch-screen interface, real-time na statistical analysis (kasalukuyan, min, max, average, peak-to-peak, standard deviation), at USB connectivity para sa PC-based na data acquisition at analysis. Sa mga interchangeable detector head na sumusuporta sa iba't ibang wavelength band at power range, opsyonal na pagsasama ng mga disenyo ng sphere para sa unipormeng koleksyon ng beam, at flexible fiber coupling accessories (bare fiber adapter at FC fiber adapter), ang aming optical power meter ay maaaring i-configure upang matugunan ang mga partikular na kinakailangan.

Mga Pangunahing Tampok-Optical Power Meter

● Mataas na resolution ng pagsukat: 0.001dB para sa tumpak na pagbabasa ng kapangyarihan

● Malawak na hanay ng kapangyarihan: 1nW~10mW o 10uW~10W

● Malawak na saklaw ng wavelength: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Maramihang form factor: Available ang mga configuration ng Benchtop (4-channel) at Handheld (1-channel)

● Built-in na power statistical analysis: kasalukuyang value, minimum, maximum, average, peak-to-peak, standard deviation

● Configurable data sampling interval: 0.1s hanggang 1s

● Intuitive touch-screen user interface na may real-time na display

● USB connectivity na may host software para sa data logging at graphical analysis

● Analog voltage output (0~2.5V) sa pamamagitan ng BNC/SMA

● Compatible sa bare fiber adapter (BFA) at FC fiber adapter (FCA) accessories

● Compact, masungit na disenyo na angkop para sa parehong laboratoryo at industriyal na kapaligiran

● Kawalang-katiyakan sa pagsukat: ±5%

Mga Karaniwang Aplikasyon-Optical Power Meter

● Pagsubok at paglalarawan ng bahagi ng optikal (laser diodes, fibers, amplifier, isolator)

● Laser power output verification at stability monitoring

● Fiber optic system alignment at pagsukat ng pagkawala

● Mga laboratoryo ng pananaliksik at pagpapaunlad sa photonics at optoelectronics

● Pang-industriya na laser production line kontrol sa kalidad at pagsubok

● Pag-calibrate at pagpapatunay ng optical sensor

● Pagsubok ng bahagi ng telekomunikasyon (CWDM, DWDM, mga transceiver)

● Pang-edukasyon at unibersidad optical laboratoryo

● Field service at on-site na pagkakalibrate ng kagamitan

Mga Teknikal na Pagtutukoy-Optical Power Meter

Mga Detalye ng Detector (T=25°C)

Mga Detalye ng Host Unit

Mga Detalye ng Accessory

Mga Detalye ng Produkto-Optical Power Meter

Ano ang Optical Power Meter?

Ang optical power meter ay isang precision optoelectronic na instrumento na idinisenyo upang sukatin ang kapangyarihan ng mga optical signal, karaniwang mula sa mga laser, light-emitting diodes (LEDs), o fiber-optic transmission system.

Binubuo ito ng dalawang pangunahing bahagi: isang naka-calibrate naphotodiode sensor head na nagko-convert ng papasok na optical power sa isang electrical current, at isang display/processing unit na nagpapalakas, nagdi-digitize, at nagpapakita ng sinusukat na power value sa mga unit gaya ng watts (W), milliwatts (mW), o decibels na may kaugnayan sa 1mW (dBm).

Ang mga optical power meter ay pangunahing mga tool sa photonics research, fiber optic communications, laser manufacturing, at quality control. Ginagamit ang mga ito para sa laser output characterization, pagsukat ng pagkawala ng insertion ng fiber, optical amplifier output power at gain measurement, at system-level na power budget verification.

Tinutukoy ng pagpili ng materyal na detektor (silicon para sa visible/NIR, InGaAs para sa NIR/SWIR) ang wavelength range at sensitivity ng instrumento.

Pangkalahatang-ideya ng Serye ng Produkto

Nag-aalok ang Box Optronics ng isang modular optical power meter platform na may mga mapapalitang ulo ng detector at dalawang opsyon sa host unit, na nagbibigay-daan sa mga customer na mag-configure ng system na na-optimize para sa kanilang mga partikular na kinakailangan sa pagsukat:

Mga Ulo ng Detektor

• PMS-4011-2040:Silicon photodiode detector na may integrating sphere, sumasaklaw sa 400~1100nm na may power range na -20~+40dBm (10μW~10W). Tamang-tama para sa nakikita at malapit-infrared na laser power measurements.

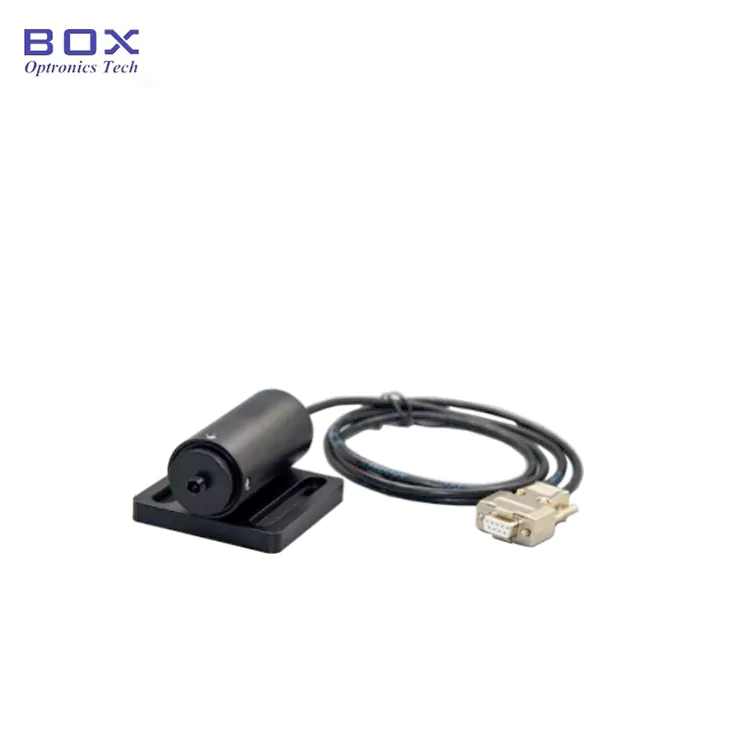

• PMS-9016-6010:InGaAs photodiode detector (walang integrating sphere), sumasaklaw sa 900~1650nm na may pinahabang hanay ng mababang kapangyarihan na -60~+10dBm (1nW~10mW). Na-optimize para sa high-sensitivity na mga sukat ng telecom-band.

• PMS-9016-2043:InGaAs photodiode detector na may integrating sphere, sumasaklaw sa 900~1650nm na may malawak na power range na -20~+43dBm (10μW~20W). Angkop para sa general-purpose na telecom at datacom testing.

• PMS-1122-2040: Extended-wavelength InGaAs photodiode detector na may integrating sphere, sumasaklaw sa 1100~2200nm na may power range na -20~+40dBm (10μW~10W). Idinisenyo para sa mga short-wave infrared (SWIR) application.

Mga Yunit ng host

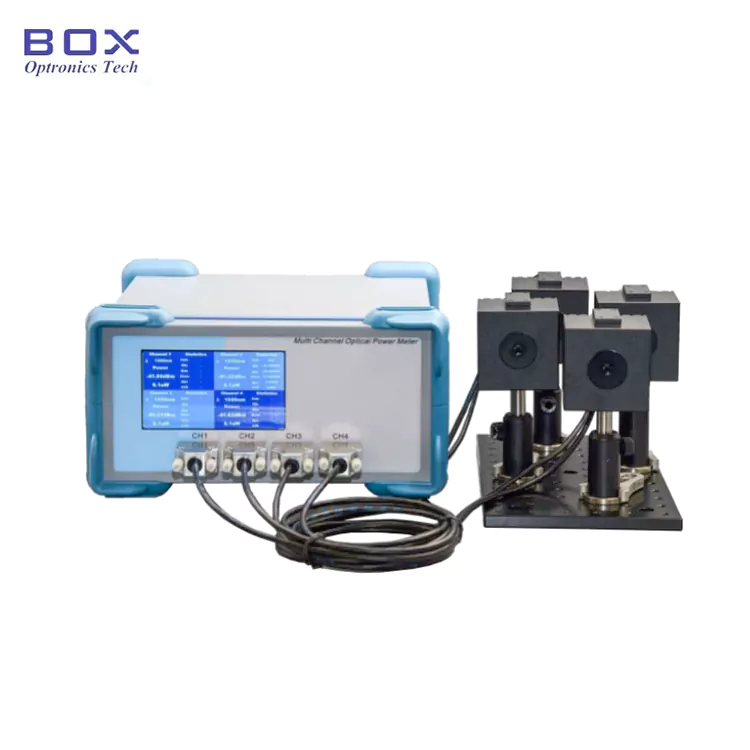

• PM-MC-4-B5 (Benchtop Multi-Channel): Four-channel na benchtop na unit na may malaking touch-screen display, na sumusuporta sa sabay-sabay na pagsukat ng hanggang apat na detector channel. Tamang-tama para sa mga pag-setup ng laboratoryo, mga istasyon ng pagsubok sa produksyon, at mga application na nangangailangan ng multi-point monitoring.

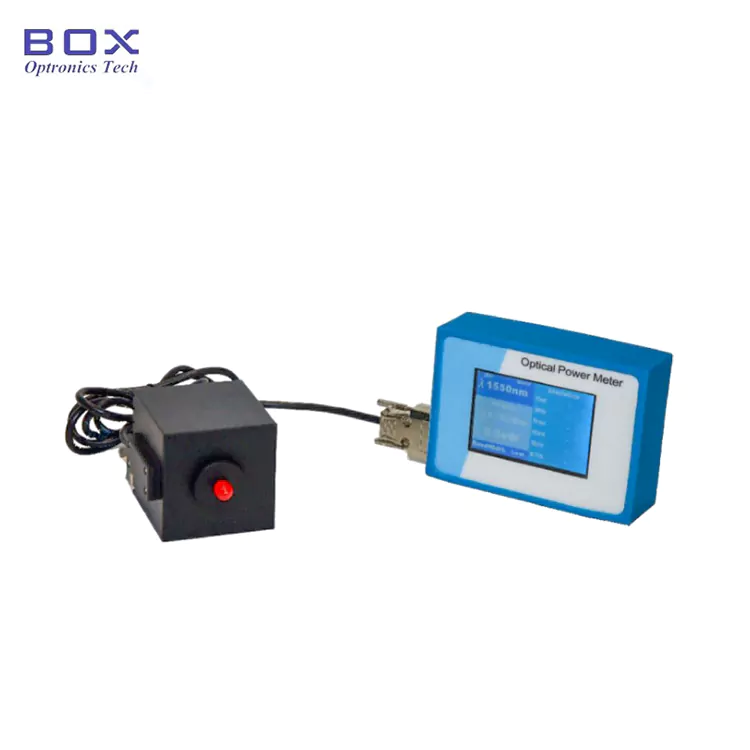

• PM-SC-1-HD (Handheld Single-Channel): Compact na single-channel na handheld unit na may touch-screen interface, na idinisenyo para sa portability at paggamit sa field. Perpekto para sa on-site na pagkakalibrate, field service, at mga mobile testing application.

Impormasyon sa Pag-order-Optical Power Meter

Model Nomenclature

Host Unit Naming Convention

PM - XX - X - XX

Halimbawa: PM-MC-4-B5

Kumbensyon sa Pangalan ng Detector

PMS - XXXX - XXXX - XX

Halimbawa: PMS-9016-2040-FC

Datasheet at Software-Optical Power Meter

Datasheet

· Remote control sa pamamagitan ng USB interface.PC software download link na kasama sa pagbili.

Mga Tuntunin ng Quote at Pagbabayad

Quote Tuntunin

· EXW

· DAP

· FOB

· Iba pang mga tuntunin: Mangyaring makipag-ugnayan sa amin upang talakayin.

Mga Tuntunin sa Pagbabayad

· PayPal: Mabilis at secure na pagbabayad para sa mga sample at maliliit na order

· T/T (Bank Transfer): Karaniwang paraan ng pagbabayad para sa mga normal na order ng produksyon

· Alibaba Trade Assurance: Secure na proteksyon ng order para sa mga online na transaksyon na may garantiya ng mamimili

· Credit Card: Available sa pamamagitan ng PayPal at Alibaba platform

· Flexible na Mga Tuntunin sa Pagbabayad: Negotiable

Lead Time

· Mga karaniwang unit (in-stock na mga modelo): 3~5 araw ng trabaho

· Karaniwang produksyon: 10~15 araw ng trabaho

· Mga order ng volume: Mangyaring makipag-ugnayan para sa iskedyul ng produksyon

· International na pagpapadala:~5 araw ng trabaho (DHL/UPS/FedEx express)

· Mabilis na serbisyo: Available kapag hiniling

Mga Tala sa Operasyon at Paghawak-Optical Power Meter

Mga Pag-iingat sa Kaligtasan

· Huwag tumingin nang direkta sa isang aktibong laser beam o optical output port

· Palaging sundin ang naaangkop na mga protocol sa kaligtasan ng laser at magsuot ng naaangkop na eyewear sa kaligtasan ng laser

· Huwag lumampas sa pinakamataas na na-rate na kapangyarihan para sa modelo ng detector na ginagamit

· Idiskonekta ang power bago linisin o i-serve ang unit

· Gamitin lamang ang tinukoy na power supply upang maiwasan ang pagkasira ng instrumento

Pangangalaga at Pagpapanatili ng Detector

· Panatilihing malinis at walang alikabok, langis, at debris ang detector aperture

· Gumamit ng malinis at walang lint na wipe at naaangkop na optical cleaning solution kapag nililinis ang ibabaw ng detector

· Palaging palitan ang mga protective cap sa detector kapag hindi ginagamit

· Iwasang hawakan ang aktibong ibabaw ng detector gamit ang mga daliri o tool

· Linisin ang mga connector ng fiber bago ipasok gamit ang wastong mga tool sa paglilinis

· Iwasang mahulog o ilagay ang detector sa mechanical shock

· Itago sa malinis at tuyo na kapaligiran kapag hindi ginagamit

· Inirerekomenda ang pana-panahong pag-recalibrate taun-taon

Quality Assurance

Ang Box Optronics ay nakatuon sa pagbibigay ng mataas na kalidad na optical test at mga instrumento sa pagsukat na may maaasahan at pare-parehong pagganap. Ang lahat ng aming optical power meter ay sumasailalim sa mahigpit na pagsubok, pagkakalibrate, at mga pamamaraan sa pagkontrol sa kalidad bago ipadala.

Warranty

· 12-buwang limitadong warranty mula sa petsa ng paghahatid

· Sinasaklaw ng warranty ang mga depekto sa mga materyales at pagkakagawa

· Libreng pagkukumpuni o pagpapalit para sa mga may sira na unit sa ilalim ng warranty

· Hindi saklaw ng warranty ang pinsala mula sa maling paggamit, maling paghawak, hindi awtorisadong pagbabago, o normal na pagsusuot ng mga consumable na bahagi
