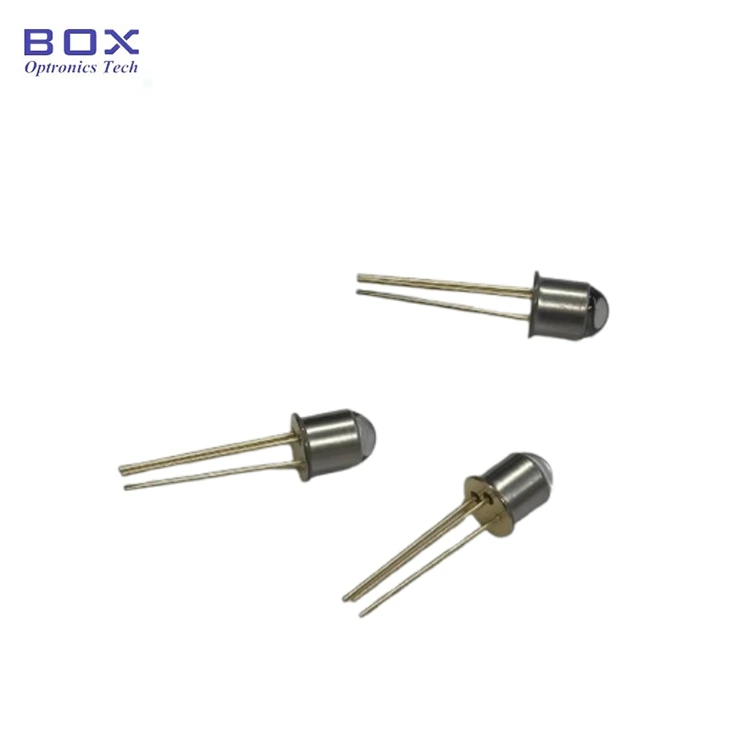

1mm Active Area InGaAs PIN Photodiode

Ang Box Optronics ay nagbibigay ng 1mm Active Area InGaAs PIN Photodiode sa isang TO-46 hermetic package (Mga Modelo: BPD-1STO46B-BL na may ball lens at BPD-1STO46B-FW na may flat window). Nagtatampok ng 1mm diameter InGaAs photosensitive area, malawak na spectral na tugon mula 900nm hanggang 1650nm, mataas na responsivity, mababa ang dark current, at mababang junction capacitance para sa near-infrared measurement at monitoring applications. Opsyonal din ang coaxial pigtail package.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangkalahatang-ideya ng Produkto - 1mm Active Area InGaAs PIN Photodiode

Ang 1mm Active Area InGaAs PIN Photodiode (Mga Modelo: BPD-1STO46B-BL at BPD-1STO46B-FW) mula sa Box Optronics ay isang compact, high-sensitivity na InGaAs PIN photodetector na idinisenyo para sa near-infrared optical detection sa 900nm hanggang 1650nm wavelength range. Sa aktibong lugar na 1mm diameter, nagbibigay ito ng balanseng kumbinasyon ng kakayahan sa pagkolekta ng liwanag, coupling tolerance, at performance ng pagtuklas para sa pagsukat ng optical power, fiber optic instrumentation, at optical monitoring application.

Dalawang TO46 package configuration ang available: ang BPD-1STO46B-BL na may ball lens window para sa pinahusay na coupling efficiency na may focused o fiber-coupled optical signal, at ang BPD-1STO46B-FW na may flat window para sa free-space optical detection at mga application na nangangailangan ng planar optical interface. Ang parehong mga bersyon ay nagtatampok ng hermetic TO46 metal packaging para sa maaasahang pangmatagalang operasyon.

Mga Pangunahing Tampok-1mm Active Area InGaAs PIN Photodiode

· 1mm aktibong area diameter

· Malawak na hanay ng pagtugon: 900nm-1650nm

· Mataas na pagtugon: 0.9A/W na karaniwan sa 1310nm, 0.95A/W sa 1550nm

· Mababang madilim na kasalukuyang at mababang junction capacitance

· Compact TO46 hermetic metal package

· Dalawang window na opsyon:ball lens (BL) para sa pinahusay na coupling efficiency, flat window (FW) para sa free-space detection

Mga Karaniwang Application-1mm Active Area InGaAs PIN Photodiode

· Optical power meter at optical power monitoring system

· Fiber optic test at kagamitan sa pagsukat

· EDFA at optical amplifier power monitoring

· NIR spectroscopy at optical sensing system

· Free-space optical detection application

· Pagkilala at pagkakalibrate ng optical component

· Photonics instrumentation at OEM integration

Mga Detalye ng Produkto -1mm Active Area InGaAs PIN Photodiode

Ganap na Pinakamataas na Mga Rating (TC = 25°C)

Parameter	Simbolo	Rating	Yunit
Baliktad na Boltahe	VRmax	20	V
Temperatura ng Operating Case	TOP	-40 ~ +85	°C
Temperatura ng Imbakan	TST	-55 ~ +120	°C

Mga Katangian ng Electro-Optical (TC = 25°C)

Parameter	Simbolo	Kondisyon ng Pagsubok	Min.	Typ.	Max.	Yunit
Diameter ng Aktibong Lugar	φ	-	-	1	-	mm
Saklaw ng Tugon sa Spectral	λ	-	900	-	1650	nm
Responsibilidad sa 1310nm	R	-	0.85	0.9	-	A/W
Responsibilidad sa 1550nm	R	-	-	0.95	-	A/W
Operating Boltahe	V	VR = -5V	-	-	-5	V
Madilim na Agos	Id	VR = -5V	-	1.5	5.0	nA
Junction Capacitance	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB Bandwidth	Bw	VR = 0V, RL = 50Ω	-	40	-	MHz

Package at Pin Definition -1mm Active Area InGaAs PIN Photodiode

Uri ng Package: TO46 Hermetic Metal Package

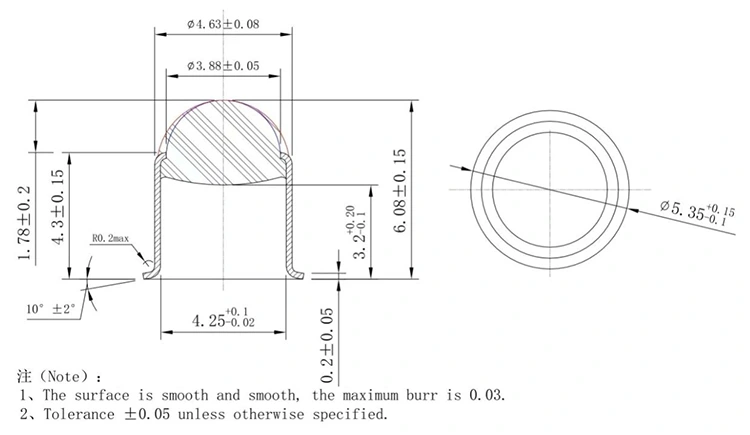

Ball lens:

patag na bintana:

Impormasyon sa Pag-order -1mm Active Area InGaAs PIN Photodiode

Model Nomenclature

BPD - X X TO XX - X - X

Halimbawa: BPD-1STO46B-FW

Patlang	Code	Paglalarawan
Serye ng Produkto	BPD	Box Photodiode Series
Sukat ng Aktibong Lugar	1S	1S = 1mm diameter (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm)
Uri ng Package	TO46	TO46 hermetic metal na pakete
Sub-uri	B	B type na pin
Uri ng Bintana	BL / FW	BL = Ball Lens; FW = Flat na Bintana

Datasheet -1mm Active Area InGaAs PIN Photodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Mga Madalas Itanong (FAQ)

T: Ano ang pagkakaiba ng mga bersyon ng BL (ball lens) at FW (flat window)?

A: Ang BPD-1STO46B-BL ay nagtatampok ng ball lens window na nagpapahusay ng optical coupling efficiency sa pamamagitan ng pagtutok ng incident light sa 1mm active area. Ito ay angkop para sa fiber-coupled optical signal, focused beam, at mga application na nangangailangan ng mas mataas na coupling tolerance, tulad ng optical power measurement at fiber optic test equipment.

Nagtatampok ang BPD-1STO46B-FW ng flat optical window na walang focusing optics, na nagbibigay ng direktang optical interface para sa free-space optical detection at mga application sa pagsukat kung saan mahalaga ang pagpapanatili sa orihinal na profile ng beam.

Ang parehong mga bersyon ay gumagamit ng parehong InGaAs PIN photodiode chip at TO46 hermetic package, habang ang optical window configuration ay maaaring mapili ayon sa coupling method at application requirements.

Q: Anong wavelength range ang maaaring makita ng 1mm InGaAs photodiode na ito?

A: Ang InGaAs PIN photodiode na ito ay nagbibigay ng malawak na near-infrared spectral response range mula 900nm hanggang 1650nm, na sumasaklaw sa mga karaniwang ginagamit na optical wavelength kabilang ang 1310nm at 1550nm na mga banda ng komunikasyon. Tinukoy ang pagtugon sa 1310nm (karaniwang 0.9A/W) at 1550nm (karaniwang 0.95A/W). Ito ay angkop para sa optical power measurement, laser monitoring, optical sensing, at instrumentation application na nangangailangan ng maaasahang NIR detection.

Q: Ano ang minimum order quantity (MOQ)?

A: Ang MOQ para sa 1mm InGaAs PIN Photodiode TO46 ay 1pc. Sinusuportahan namin ang mga flexible na dami ng order, mula sa iisang unit para sa R&D at prototyping hanggang sa mas malalaking volume para sa produksyon ng instrumento at mga programang OEM.

Q: Maaari ba akong makakuha ng fiber pigtailed na bersyon nitong 1mm Active Area InGaAs PIN Photodiode?

A: Oo. Nagbibigay din ang Box Optronics ng fiber pigtailed InGaAs photodiode modules na may mga opsyon sa connector para sa direktang koneksyon ng fiber. Isinasama ng mga module na ito ang InGaAs photodiode chip na may fiber coupling sa isang compact package, na angkop para sa OEM integration sa optical instruments at fiber optic system.

Mga Kaugnay na Produkto -1mm Active Area InGaAs PIN Photodiode

· Coaxial Pigtailed InGaAs PIN Photodiode Detector

· 2mm InGaAs PIN Photodiode TO5 (Modelo BPD-2STO5B-FW)

· 3mm InGaAs PIN Photodiode TO5 (Modelo BPD-3STO5B-FW)

· 5mm InGaAs PIN Photodiode TO5 (Modelo BPD-5STO5B-FW)
