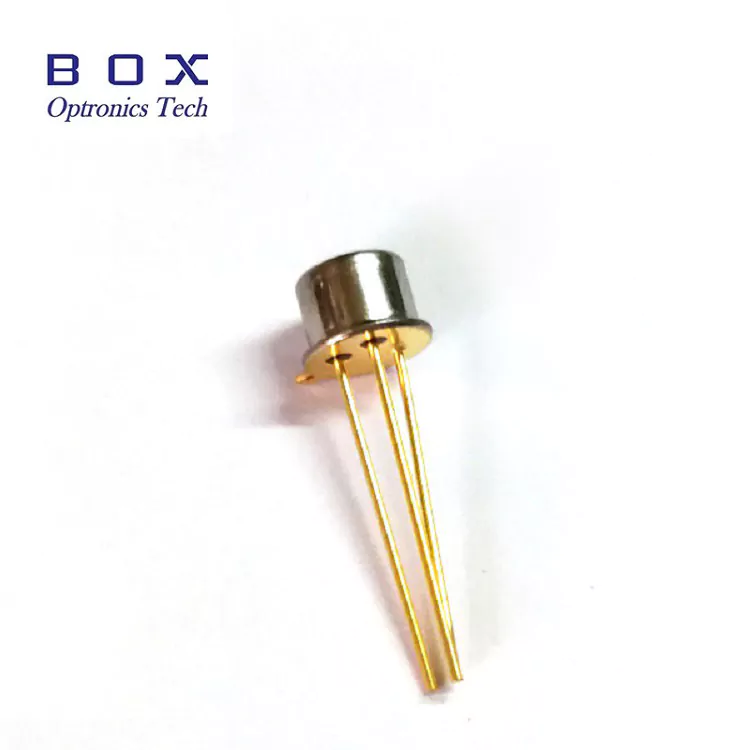

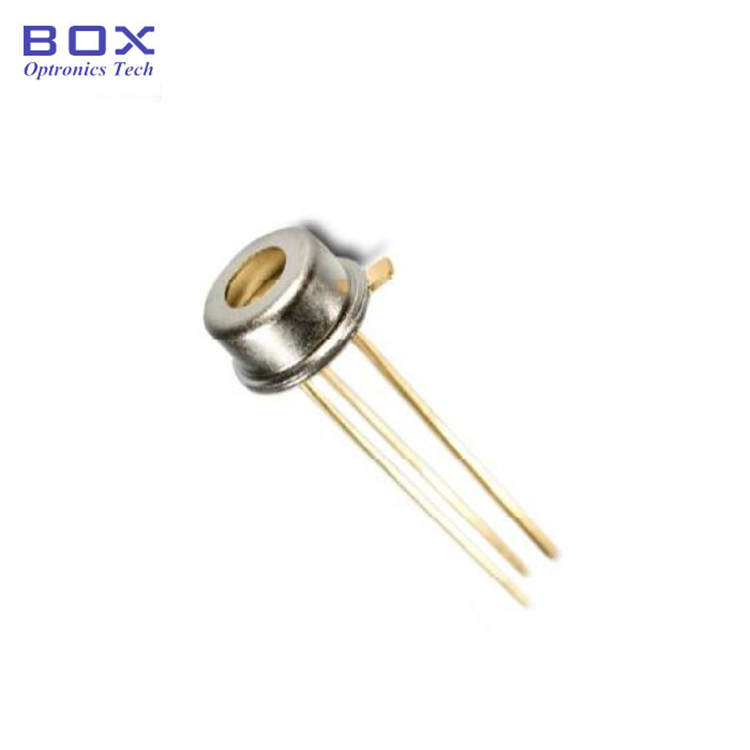

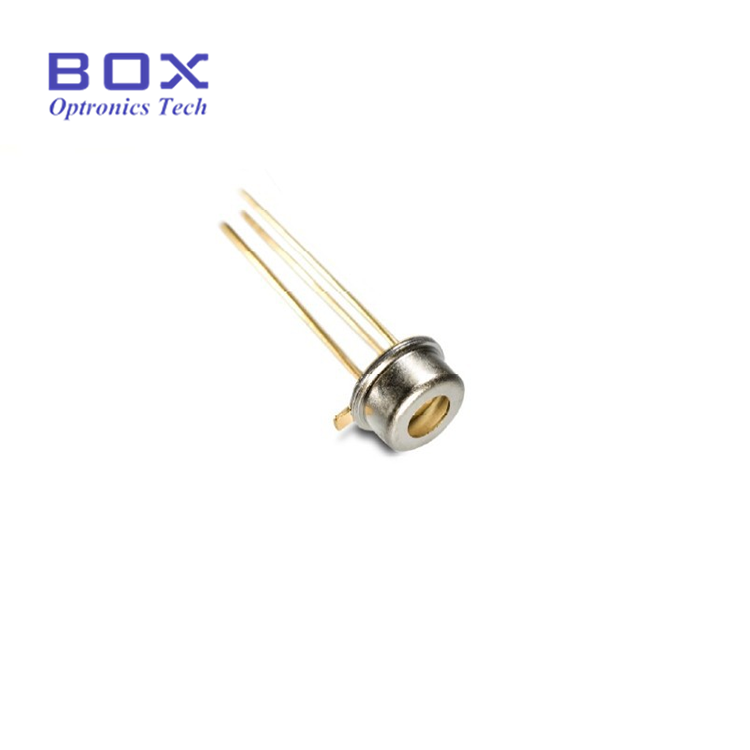

1mm InGaAs PIN Photodiode TO46

Ang Box Optronics ay nagbibigay ng 1mm InGaAs PIN Photodiode TO46, na ginawa para sa high-sensitivity near-infrared detection sa buong 900nm hanggang 1650nm wavelength band. Nagtatampok ng mataas na responsivity (type. 0.95A/W sa 1550nm), mababang dark current, at mababang capacitance. Nakalagay sa isang compact, hermetically sealed TO46 metal can package na may flat window, ang photodiode ay nag-aalok ng maaasahang pangmatagalang operasyon sa isang pinahabang hanay ng temperatura mula -40°C hanggang +85°C. Tamang-tama para sa pagsasama sa optical power meter, mga instrumento sa pagsubok, at fiber optic na mga sistema ng komunikasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangkalahatang-ideya ng Produkto-1mm InGaAs PIN Photodiode TO46

Ang 1mm InGaAs PIN Photodiode (Model BPD-1STO46B-FW) mula sa Box Optronics ay isang high-performance na InGaAs photodetector na idinisenyo para sa near-infrared (NIR) detection applications. Nagtatampok ng istraktura ng PIN diode, kino-convert nito ang incident optical power sa 900–1650nm wavelength range sa isang proporsyonal na photocurrent na may mataas na linearity at sensitivity. Nagtatampok ng 1mm diameter na aktibong lugar. Naka-package sa isang hermetic TO46 metal can na may flat optical window, ang photodiode ay mekanikal na matatag, na tinitiyak ang matatag na pagganap sa hinihingi na mga kondisyon sa industriya at laboratoryo. Ang mga katangiang ito ay ginagawa itong isang mahusay na pagpipilian para sa optical power monitoring, fiber optic test measurement, laser detection, at NIR spectroscopy.

Mga Pangunahing Tampok-1mm InGaAs PIN Photodiode TO46

• Aktibong diameter ng lugar: 1mm para sa mahusay na pagkolekta ng liwanag

• Malawak na hanay ng pagtugon: 900nm hanggang 1650nm

• Mataas na pagtugon: 0.9A/W na karaniwan sa 1310nm, 0.95A/W sa 1550nm

• Ultra-low dark current, mababang junction capacitance

• Mataas na pagiging maaasahan at pangmatagalang katatagan

• Hermetic TO46 flat-window metal package

• Karaniwang TO-CAN na configuration para sa madaling pag-mount

Mga Karaniwang Aplikasyon-1mm InGaAs PIN Photodiode TO46

• Mga optical power meter at optical power monitoring module

• Fiber optic test at mga kagamitan sa pagsukat

• Optical signal detection at power monitoring sa mga telecom system

• Near-infrared (NIR) spectroscopy at analytical instruments

• Laser power monitoring at control system

• Pag-calibrate at characterization ng optical attenuator

• Pananaliksik at pagpapaunlad sa mga laboratoryo ng photonics

• Pagsasama ng optical module at photonic subsystem development

Mga Teknikal na Pagtutukoy-1mm InGaAs PIN Photodiode TO46

Ganap na Pinakamataas na Mga Rating (TC = 25°C)

Parameter	Simbolo	Rating	Yunit
Baliktad na Boltahe	VRmax	20	V
Temperatura ng Operating Case	TOP	-40 ~ +85	°C
Temperatura ng Imbakan	TST	-55 ~ +120	°C

Mga Katangian ng Electro-Optical (TC = 25°C)

Parameter	Simbolo	Kondisyon ng Pagsubok	Min.	Typ.	Max.	Yunit
Diameter ng Aktibong Lugar	φ	-	-	1	-	mm
Saklaw ng Spectral	λ	-	900	-	1650	nm
Responsibilidad @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
Responsibilidad @ 1550nm	R	VR = -5V	-	0.95	-	A/W
Operating Reverse Voltage	VR	-	-	-5	-	V
Madilim na Agos	Id	VR = -5V	-	1.5	5.0	nA
Junction Capacitance	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB Bandwidth	BW	VR = 0V, RL = 50Ω	-	40	-	MHz

Mga Detalye ng Produkto-1mm InGaAs PIN Photodiode TO46

Ano ang isang InGaAs PIN Photodiode?

Ang InGaAs PIN photodiode ay isang high-sensitivity semiconductor detector na idinisenyo para sa near-infrared (NIR) optical detection. Batay sa isang istrukturang semiconductor ng P-I-N, pinapalitan nito ang mga photon ng insidente sa photocurrent na may mahusay na linearity at katatagan.

Gumagana mula 900nm hanggang 1700nm, ang InGaAs photodiodes ay nagbibigay ng mataas na responsivity sa mga optical communication band at SWIR region, na ginagawang angkop ang mga ito para sa fiber optic testing, optical power monitoring, spectroscopy, at sensing applications.

Ang 1mm active area ay nag-aalok ng pinahusay na kakayahan sa pagkolekta ng liwanag at pinahusay na coupling tolerance, na nagbibigay ng mahusay na balanse sa pagitan ng sensitivity, alignment flexibility, at detection speed.

Mga Highlight sa Pagganap-1mm InGaAs PIN Photodiode TO46

• Mataas na Responsibilidad at Quantum Efficiency

• Ultra-Low Dark Current

• Mababang Kapasidad at Mabilis na Tugon

• Malawak na Saklaw ng Spectral

• Hermetic TO46 Package

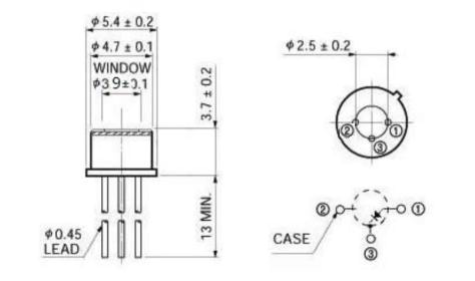

Mga Dimensyon ng Package at Definition ng Pin-1mm InGaAs PIN Photodiode TO46

Uri ng Package:TO46 Hermetic Metal Can, Flat Window (TO-CAN 3-pin)

Layas ng lata:φ5.4 ± 0.2mm (panlabas), φ4.7 ± 0.1mm (panloob)

Diameter ng Bintana:φ3.9 ± 0.1mm

Configuration ng Pin (bottom view):Pin 1 = Anode (P-side), Pin 2 = Case (GND), Pin 3 = Cathode (N-side)

Impormasyon sa Pag-order

Model Nomenclature

BPD - X X HANGGANG XX - X - X

Halimbawa: BPD-1STO46B-FW

Patlang	Code	Paglalarawan
Serye ng Produkto	BPD	Box Photodiode Series
Sukat ng Aktibong Lugar	1S	1S = 1mm diameter (2S=2mm, 3S=3mm, 5S=5mm)
Uri ng Package	TO46	TO46 = TO46 package (TO5=TO5)
Uri ng Pin	B	B =B uri ng pin-out
Uri ng Bintana	FW	FW = Flat na Bintana

Datasheet-1mm InGaAs PIN Photodiode TO46

Datasheet

Lead Time

• Mga karaniwang unit (mga in-stock na modelo): 3~5 araw ng trabaho

• Karaniwang produksyon: 10~15 araw ng trabaho

• Mga order ng volume: Mangyaring makipag-ugnayan para sa iskedyul ng produksyon

• International na pagpapadala: ~5 araw ng trabaho (DHL/UPS/FedEx express)

• Pinabilis na serbisyo: Available kapag hiniling

Mga Tala sa Operasyon at Paghawak-1mm InGaAs PIN Photodiode TO46

• Ang mga photodiode ay mga electrostatic discharge (ESD) na sensitibong device — palaging gumamit ng wastong proteksyon ng ESD

• Iwasang hawakan nang direkta ang mga lead gamit ang hubad na mga daliri upang maiwasan ang kontaminasyon at pagkasira ng ESD

• Mag-imbak ng mga hindi nagamit na device sa ESD-safe na packaging o conductive tray para maiwasan ang pagkasira ng electrostatic discharge
