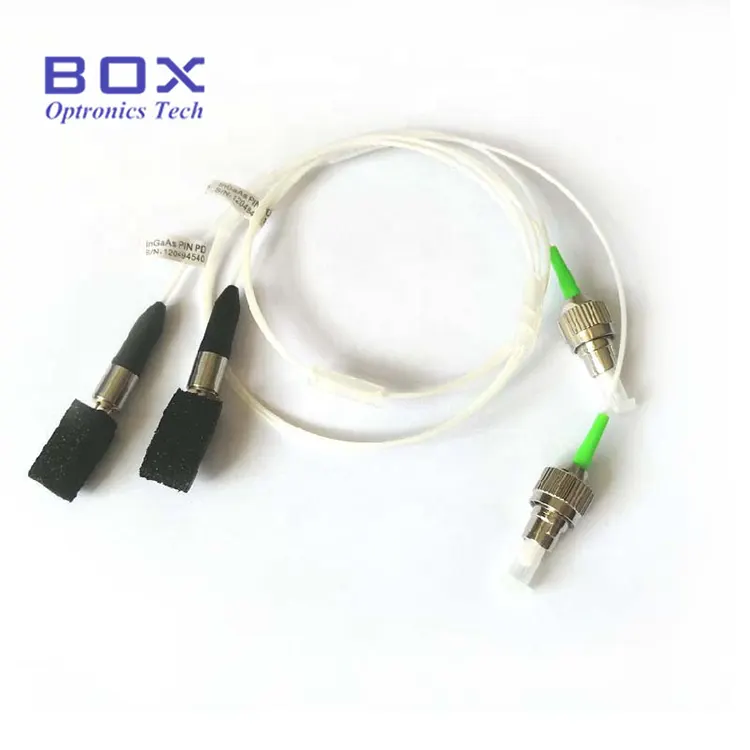

Coaxial Pigtailed InGaAs PIN Photodiode Detector

Ang Box Optronics ay isang optoelectronic component manufacturer at supplier na nagbibigay ng mga optical detector para sa fiber-optic na komunikasyon, CATV, sensing, at mga application sa pagsubok at pagsukat. Ang Coaxial Pigtailed InGaAs PIN Photodiode Detector (BPD Series) ay idinisenyo para sa high-speed analog optical detection at mga application ng receiver. Nagtatampok ito ng hermetic coaxial package na may fiber pigtail para sa direktang optical na koneksyon, habang sinusuportahan ng mga opsyon sa pagsasaayos ng fiber, connector, package, at pinout ang iba't ibang kinakailangan sa pagsasama ng OEM.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangkalahatang-ideya ng Produkto - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Ang Coaxial Pigtailed InGaAs PIN Photodiode Detector ay isang optical detector na may spectral response range na 1100-1650nm. Nagbibigay ito ng mataas na pagtugon sa karaniwang ginagamit na 1310nm at 1550nm na mga wavelength at idinisenyo para sa fiber-optic na komunikasyon, CATV, sensing, at mga application sa pagsubok at pagsukat. Nagtatampok ang BPD-70P10B-FA ng 70um active area at 1-meter fiber pigtail na may FC/APC connector, at available mula sa stock. Ang iba pang aktibong lugar, package, fiber, connector, at mga configuration ng pinout ay na-customize para sa OEM integration.

Mga Pangunahing Tampok - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· Malawak na hanay ng pagtugon: 1100nm hanggang 1650nm

· Mataas na pagtugon , mababang dark current , at mababang junction capacitance

· Malawak na bandwidth: 2.5GHz

· Mabilis na pagtaas/pagbagsak na oras: 0.3ns

· Pigtailed fiber output na may FC/APC o iba pang connector (available din ang receptacle option)

Mga Karaniwang Application - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· Analog optical receiver para sa CATV at fiber -optic na pagpapadala ng video

· Broadband RF-over-fiber detection system

· Optical test at instrumentation sa pagsukat, kabilang ang OTDR signal detection

· Naka-distribute na fiber-optic sensing, gaya ng distributed acoustic sensing (DAS)

· Optical power monitoring sa EDFA, DWDM at laser system

· Photonics laboratory research at OEM system integration

Mga Detalye ng Produkto - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Ganap na Pinakamataas na Mga Rating (TC = 25°C)

Parameter	Simbolo	Kundisyon	Rating	Yunit
Saturation Optical Power	PS	CW	5	mW
Pasulong na Kasalukuyang	KUNG	CW	10 (uri)	mA
Baliktad na Boltahe	VRPD	CW	30	V
Baliktad na Kasalukuyan	IRPD	CW	5	mA
Operating Temperatura	TOP	-	-40 ~ +85	°C
Temperatura ng Imbakan	TS	-	-40 ~ +85	°C

Mga Katangian ng Optical-Electrical (TC = 25°C)

Parameter	Simbolo	Kondisyon ng Pagsubok	Min.	Typ.	Max.	Yunit
Saklaw ng wavelength	λ	-	1100	-	1650	nm
Responsibilidad @ 1310nm	R	Vr=5V, λ=1310nm	0.85	0.90	-	A/W
Responsibilidad @ 1550nm	R	Vr=5V, λ=1550nm	0.90	0.95	-	A/W
Madilim na Agos	ID	Vr=5V	-	0.2	0.5	nA
Junction Capacitance	C	Vr=5V, f=1MHz, nakabukas ang case	-	0.6	0.75	pF
Oras ng Pagtaas / Oras ng Pagbagsak	TR/TF	Vr=5V, 10~90%	-	-	0.3	ns
Bandwidth (-3dB)	BW	Vr=5V, 50Ω load, lead length=6mm, case open	2.5	-	-	GHz
Composite Second Order Beat	CSO	-	-	-70	-	dB
Composite Third Order Beat	CTB	-	-	-80	-	dB
Operating Boltahe	V	-	-	-5	-	V
Pagkawala ng Optical Return	ORL	λ=1310nm	-	45	-	dB

Depinisyon ng Package at Pin - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Impormasyon sa Pag-order - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Model Nomenclature

BPD - XX X XX X - XX - ( X )

Halimbawa: BPD-70P10B-FA ( 70m active area, Pigtailed type, 1.0m fiber, Type B pinout, FC/APC connector)

Patlang	Code	Paglalarawan
Serye ng Produkto	BPD	Box Photodiode Series
Aktibong Lugar	55 / 70 / 3H / Iba pa	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Iba = kaugalian
Uri ng PD	P / R	P = Pigtailed na uri; R = Uri ng sisidlan
Haba ng hibla	05 / 10 / Iba pa	05 = 0.5m; 10 = 1.0m; Iba pa = custom na haba
Pinout	A / B / C / Null	A = Uri A; B = Uri B; C = Uri C
Konektor	FA / SA / FC / SC / ST / Iba pa	FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Iba = kaugalian
materyal	Null / C / M / P	Null = default; C = ceramic; M = metal; P = plastik

Tandaan: Maaaring i-customize ang haba ng pigtail at fixed-card na format. Ang istraktura ng produkto, laki, optical parameter, at mga kinakailangan sa teknolohiya ng proseso ay maaaring idisenyo ayon sa mga kinakailangan ng customer.

Datasheet - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Datasheet

Mga Madalas Itanong (FAQ)

T: Ano ang pagkakaiba sa pagitan ng coaxial pigtailed photodiode detector at ng TO-can InGaAs photodiodes?

A: Ang mga pangunahing pagkakaiba ay ang disenyo ng pakete at pagsasama ng system. Ang coaxial pigtailed detector ay isinasama ang InGaAs PIN photodiode sa isang hermetic coaxial package na may fiber pigtail, na nagbibigay ng direktang fiber connection at high-frequency na performance para sa mga application tulad ng mga CATV receiver at optical test equipment. Gumagamit ang TO5/TO46 photodiodes ng mga pakete ng metal-can na may optical windows at nangangailangan ng external optical coupling, na ginagawang mas angkop ang mga ito para sa free-space detection at optical power measurement.

Q: Ano ang pagkakaiba sa pagitan ng mga pagpipilian sa pakete ng pigtailed at receptacle?

A: Ang pigtailed na bersyon ay may permanenteng nakakabit na fiber para sa direktang optical na koneksyon, habang ang receptacle na bersyon ay nagbibigay ng nababakas na fiber interface para sa maginhawang koneksyon at pagpapalit. Ang pagpili ay pangunahing nakasalalay sa mga kinakailangan sa pagsasama ng system: ang mga naka-pigtail na pakete ay angkop para sa mga nakapirming pag-install ng OEM, habang ang mga pakete ng lalagyan ay maginhawa para sa pagsubok at kagamitan sa laboratoryo.

T: Paano ko pipiliin ang aktibong bahagi ng InGaAs PIN photodiode?

A: Dapat piliin ang diameter ng aktibong lugar batay sa laki ng iyong optical beam, coupling scheme, at bandwidth ng pag-detect ng target. Ang mas maliit na mga aktibong area diameter ay nagbubunga ng mas mababang junction capacitance at mas mataas na bilis ng pagtugon, samantalang ang mas malalaking area chip ay naghahatid ng mas mataas na optical -collection efficiency at relaxed alignment tolerance. Para sa mga fiber-coupled system, ang mga opsyon sa medium-size na gaya ng 70 um ay makakamit ang isang magandang trade-off sa pagitan ng bandwidth at alignment latitude.

Mga Kaugnay na Produkto

· 1mm Active Area InGaAs PIN photodiode

· 5mm InGaAs PIN Photodiode TO5

· Silicon Photodiode TO46

· C-band Erbium-doped Fiber Booster Amplifier

Mga Tala sa Operasyon at Paghawak

· Sundin ang mga wastong pamamaraan sa pagprotekta sa ESD kapag hinahawakan ang photodiode, dahil ang InGaAs PIN photodiode ay mga ESD-sensitive na device.

· Iwasang hawakan ang fiber end-face o optical connector gamit ang hubad na mga daliri.

· Huwag lumampas sa ganap na maximum na mga rating na tinukoy sa datasheet.

· Iwasan ang sobrang baluktot o mekanikal na diin sa fiber pigtail.
