1. Panimula ng C-band Erbium-doped Fiber In-Line Amplifier
2. Teknikal Mga pagtutukoy
3. Mga Tampok ng Produkto
4. Mga Karaniwang Aplikasyon

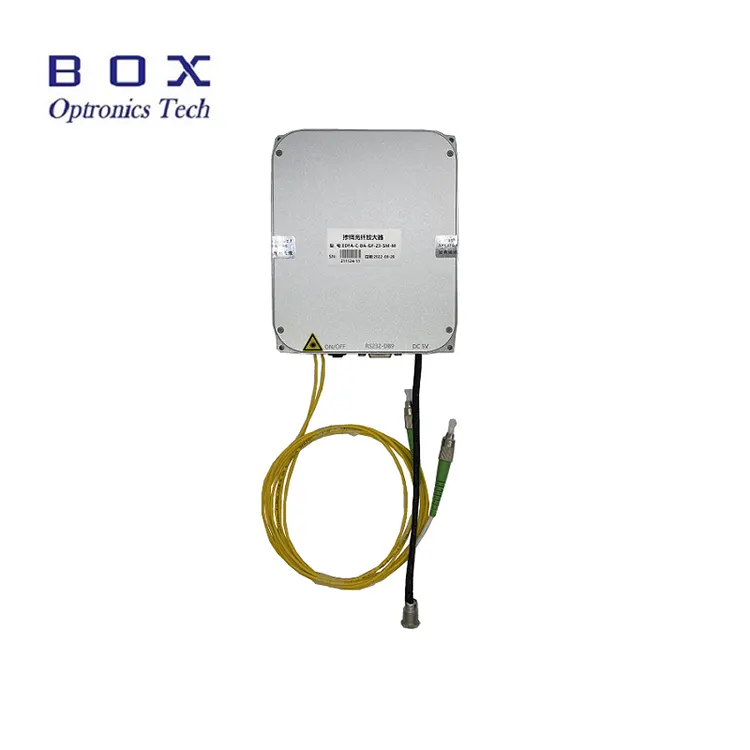

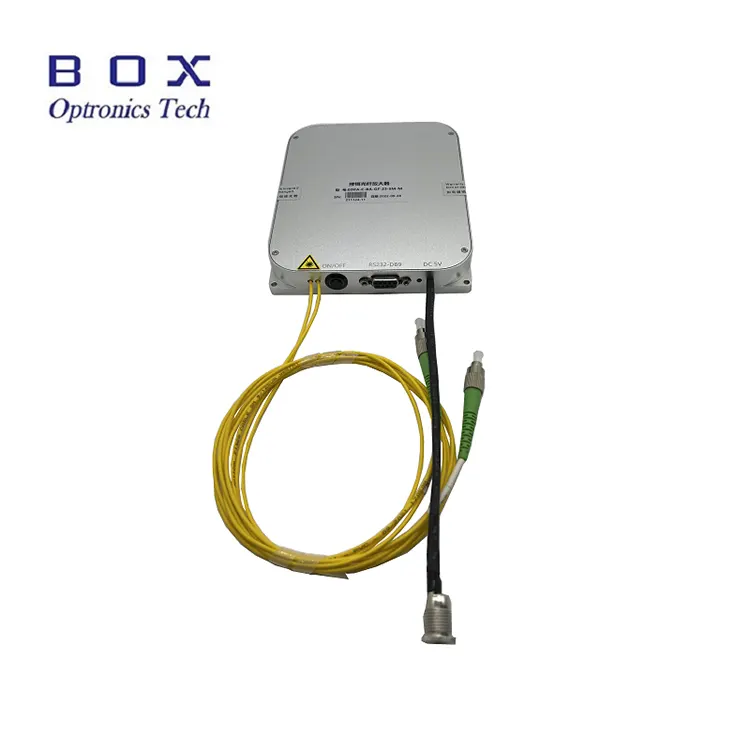

5. Mga detalye ng produkto
6. Impormasyon sa Pag-order

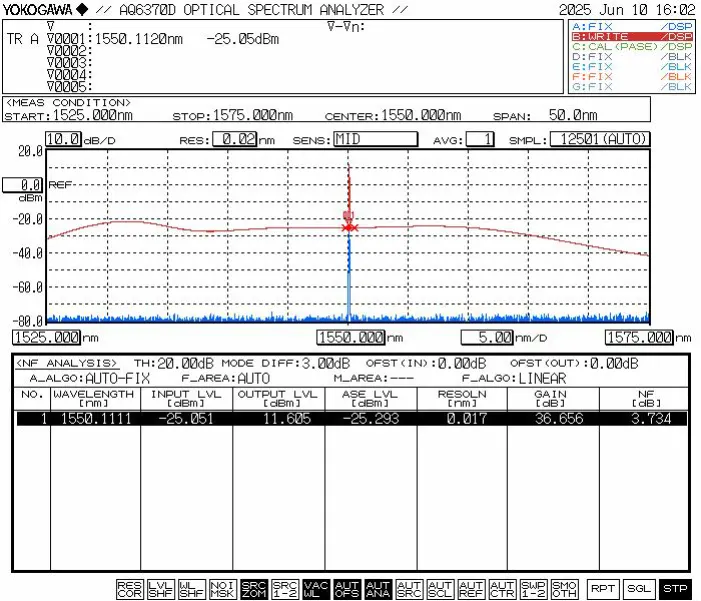

7. Datasheet at Testsheet
8. Mga tuntunin ng panipi at pagbabayad
9. Lead time
10. Mga Tala sa Pagpapatakbo at Pagpapanatili
11. Quality Assurance at Serbisyong After-Sales
Ang C-band Erbium-doped Fiber In-Line Amplifier ay dinisenyo para sa line relay sa fiber laser o fiber communication system. Kaya nila gamitin para sa power amplification ng laser signal sa C-band 1530~1565nm hanay ng wavelength. Nagtatampok ang mga ito ng 15/17/20/23/25/26dBm na mataas na kapangyarihan, at mababa ingay. Ang mga papuri at software ay ibinibigay para sa pagpapatakbo ng PC. Kapag ginagamit ang mga ito modules, tiyaking malinis ang dulo ng fiber face, magkaroon ng kamalayan sa laser input mga limitasyon, at kumuha ng mga kinakailangang pag-iingat sa kaligtasan ng laser.
|
Mga Parameter |
Yunit |
Mga halaga |
Mga Tala |
|||||
|
Saklaw ng wavelength |
nm |
1530~1565 |
C-band |
|||||
|
Lakas ng input |
dBm |
-25~+3 |
|
|||||
|
Lakas ng output |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm Input |
|
Maliit na gain coefficient |
dB |
35 |
@-25dBm Input |
|||||
|
Ang ingay na pigura |
dB |
≤5.5 |
@-10dBm Input |
|||||
|
PDG |
dB |
≤0.3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
Input/Output paghihiwalay |
dB |
≥35 |
|
|||||
|
Power monitor |
dB |
Lakas ng output |
|
|||||
|
Operating mode |
- |
ACC/APC |
|
|||||
|
Pigtail fiber |
- |
SMF-28 |
FC/APC |
|||||
|
Interface ng komunikasyon
|
- |
Touch screen / DB9 Babae(RS232) |
Benchtop |
|||||
|
- |
DB9 Babae(RS232) |
Module |
||||||
|
Power supply
|
- |
AC 110~240V, <30W |
Benchtop |
|||||
|
- |
DC 5V, <15W |
Module |
||||||
|
Mga sukat
|
mm
|
260(W)×280(D)×120(H) |
Benchtop |
|||||
|
150(W)×125(D)×20(H) |
Module |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
Module |
||||||
|
Temperatura ng pagpapatakbo |
℃ |
-5 ~ +55 |
|
|||||
|
Operating humidity |
℃ |
0~70% |
|
|||||
● Malawak na hanay ng wavelength-1530~1565nm;
● Mataas na kita salik;
● Mababang ingay <5.5dB;
● Mataas na output power 15/17/20/23/25/26dBm opsyonal.
● Optical komunikasyon ng hibla;
● Optical fiber sensor;
● Hibla laser.

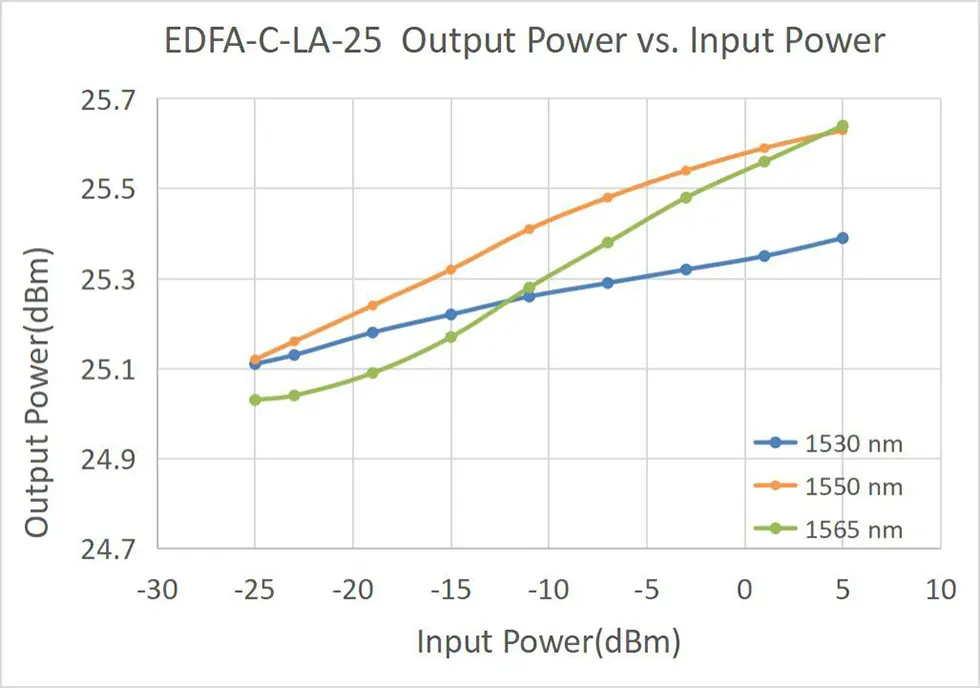

● Karaniwang Kurba ng Katangian
|
Pangalan |
Uri ng EDFA |
Haba ng daluyong |
Lakas ng output |
Uri ng hibla |
Dimensyon |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-doped Fiber Amplifier |
LA:In-Line-Amp |
C:C-band |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 :Modyul M20 :Modyul B: Benchtop |
hal: EDFA-LA-C-15-SM-M
(Impormasyon ng order: C-band Erbium-doped Fiber In-Line Amplifier, 15dBmoutput power, na may SMF-28efiber, pakete ng module).
Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com
● Mga tuntunin ng quote
(1) EXW:
Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.
(2) DAP:
Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.
● Mga tuntunin ng pagbabayad
Available ang PayPal at T/T.
Ito ay tumatagal ng humigit-kumulang 10-15working days para sa produksyon. (Kung may ilang stock, ito ay mas mabilis ipinadala.)
Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.
● Para sa mga single-mode fibers (Hi-1060, PM980, G652D, PM1550, atbp.), ang Ang theoretical power tolerance para sa tuluy-tuloy na liwanag ay humigit-kumulang 200mW kapag malinis ang mukha sa dulo. Samakatuwid, ang mga modelo ng EDFA na may output power <200mW ay maaari ikonekta ang kanilang mga output fiber connectors sa iba pang single-mode fiber device sa pamamagitan ng movable adapters (fiber flanges).
● Huwag direktang putulin ang power supply habang nakabukas ang amplifier nagpapatakbo.
● Panatilihing walang alikabok ang mga fiber connectors upang maiwasan ang pagkasunog ng fiber mukha ng dulo ng connector. Linisin ang fiber connector gamit ang dust-free lens paper bago koneksyon, siyasatin ito gamit ang isang fiber end face inspector, at kumonekta sa pamamagitan ng flange pagkatapos lamang makumpirma ang kalinisan. Kung hindi, maaaring ang dulo ng fiber connector masunog kapag ang laser ay naka-on. Tiyakin ang operasyon na walang laser kapag connecting flanges, at ilagay sa fiber dust caps kapag hindi ginagamit.
● Ang madalas na pagsasaksak/pag-unplug ng mga output fiber connectors ay hindi inirerekomenda, dahil maaari itong magdulot ng kontaminasyon ng alikabok, tumaas na pagkawala ng pagpapasok, o pagkasunog ng fiber connector end face.
● Panatilihing tuyo ang kagamitan at itago ito sa isang tuyo na lugar.
● Panahon ng Warranty:
Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.
● Mga Pagbubukod mula sa Libreng Warranty:
Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:
(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.
(2) Mga malfunction dahil sa hindi tamang operasyon ng user.
(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.
(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.
(5) Binago o hindi kumpletong mga label ng warranty sa housing.
(6) Pinsala o pagkawala sa panahon ng transportasyon.
