C-band Erbium-doped Fiber Pre-Amplifier

Talaan ng mga Nilalaman

1. Panimula ng C-band Erbium-doped Fiber Pre-Amplifier

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng panipi at pagbabayad

9. Lead time

10. Mga hakbang sa pagpapatakbo

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ang C-band Erbium-doped Fiber Pre-Amplifiers ay dinisenyo upang mapabuti ang sensitivity bago ang optical receiver. Ang Pre-amplifier ay espesyal na ginagamit para sa pagpapalakas ng maliliit na optical signal sa hanay ng -45~25dbm. Ang karaniwang pakinabang ng isang maliit na signal ay kasing taas ng 35~45dB, at ang ang ingay ay mas mababa sa 4.5dB. Maaari silang magamit para sa power amplification ng laser signal sa C-band 1530~1565nm wavelength range. Awtomatikong Kasalukuyan Control(ACC) working mode. Ang mga command at control software ay ibinibigay para sa PC operasyon.

produkto Mga pagtutukoy

produkto Mga tampok

● Malawak na hanay ng wavelength-1530~1565nm;

● Mababang ingay <4.5dB;

● Touch screen/DB9 Female(RS232) na interface ng komunikasyon para sa madaling operasyon.

produkto Mga aplikasyon

● Optical komunikasyon ng hibla;

● Optical fiber sensor;

● Hibla laser.

produkto Mga Detalye

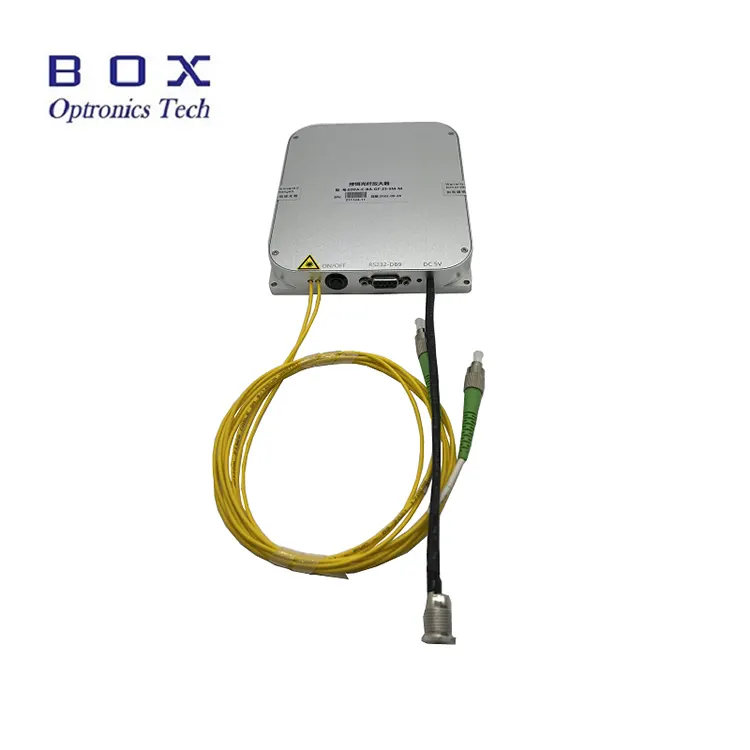

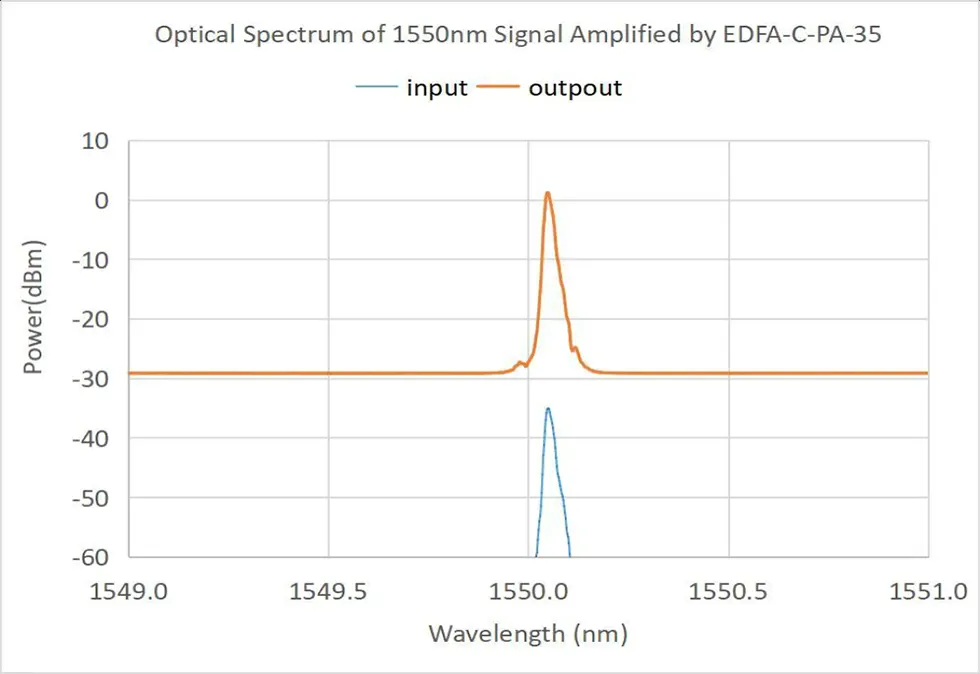

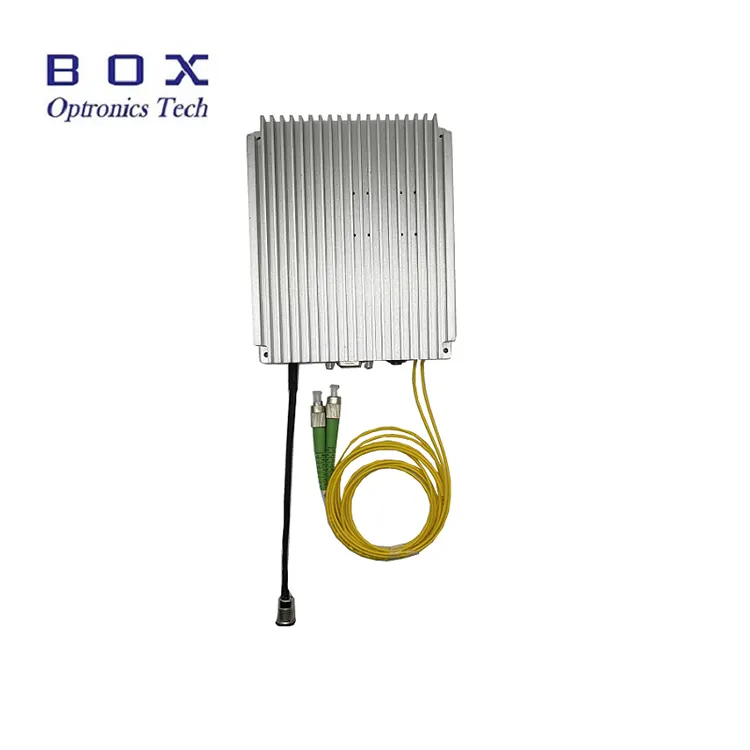

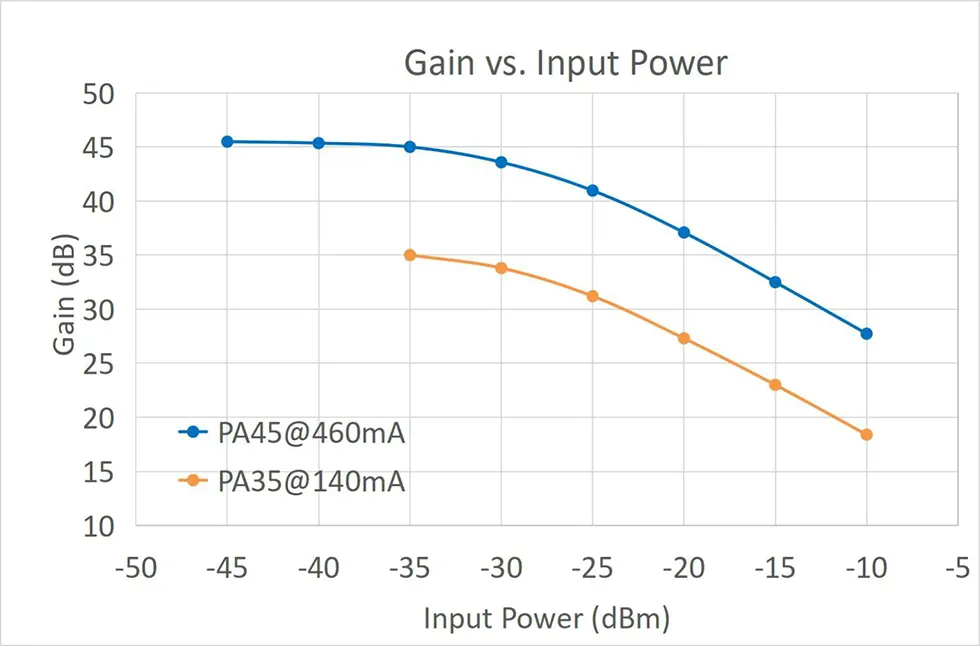

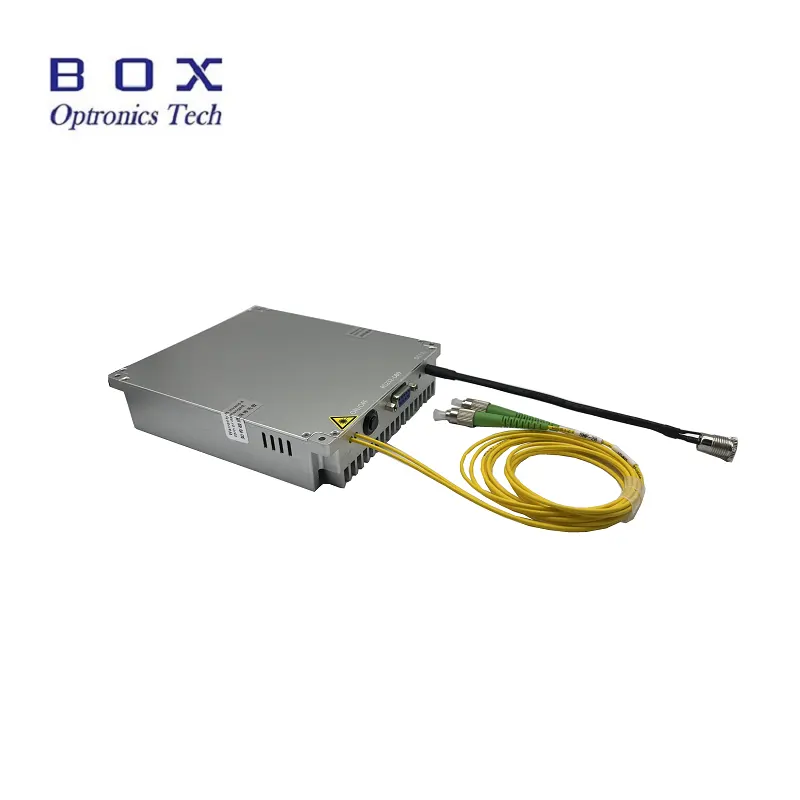

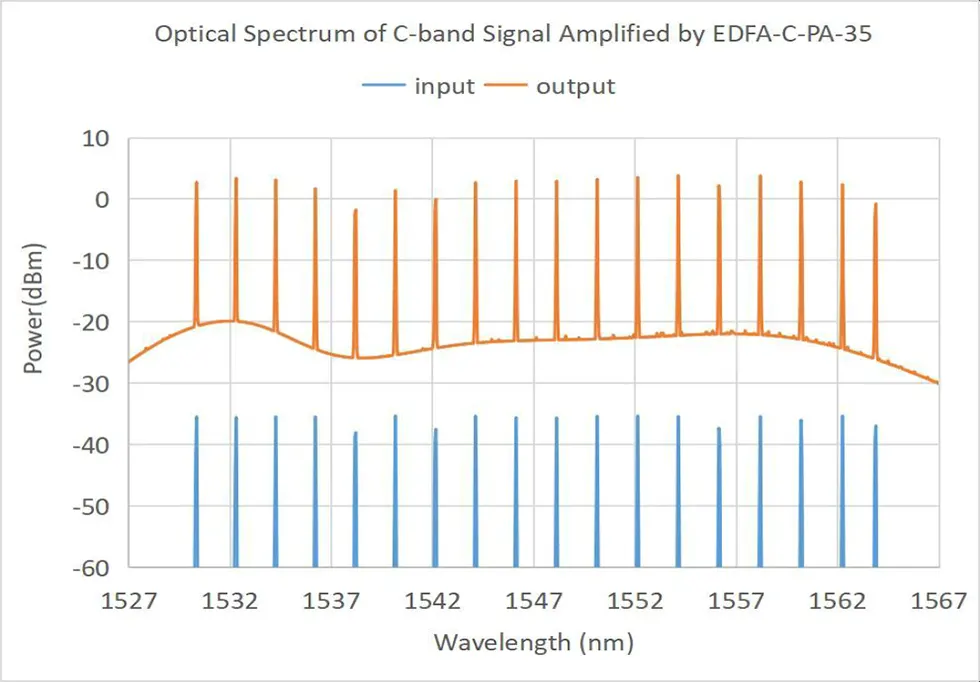

● Karaniwang Kurba ng Katangian

Impormasyon sa pag-order

hal:EDFA-PA-C-35-SM-M

(Impormasyon ng order:C-band Erbium-doped Fiber Pre-Amplifier, 35dBmsmall signal gain, na may SMF-28efiber, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Ito ay tumatagal ng humigit-kumulang 10-15working days para sa produksyon. (Kung may ilang stock, ito ay mas mabilis ipinadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga hakbang

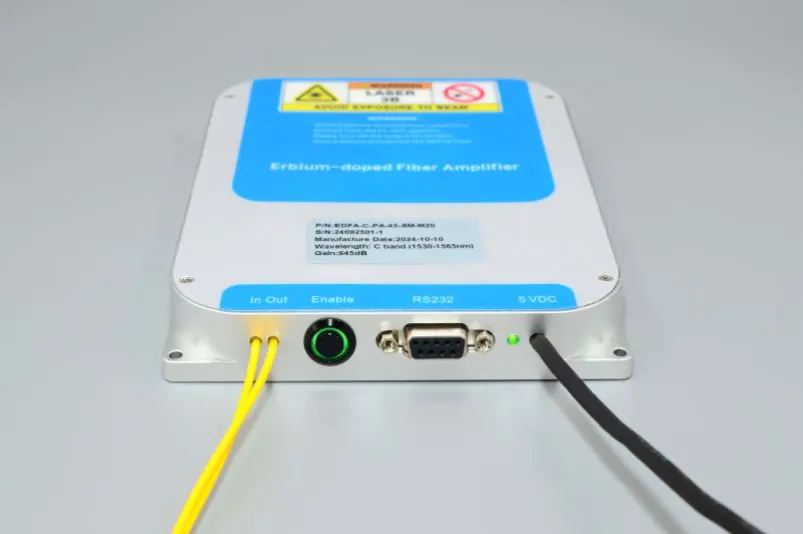

Hakbang 1. Hitsura: Ang harap na bahagi ng EDFA ay sunud-sunod na nilagyan ng input at output optical fibers, isang optical amplification output activation switch, isang host computer na komunikasyon interface (default RS232 DB9), isang power indicator light, at isang power cord (default DC 5V).

Step2.Power Supply:Ang kapangyarihan port ay ang default na DC5.5 × 2.1mm na kapangyarihan interface, at isang katugmang DC5V DC power adapter ay ibibigay kapag ang ang produkto ay umalis sa pabrika. Ang paraan ng koneksyon sa pagitan ng power adapter at ang EDFA module ay ipinapakita sa figure sa ibaba. Mangyaring tiyaking gamitin ang orihinal na katugmang power adapter. Ang paggamit ng hindi naaangkop na power adapter ay maging sanhi ng EDFA na hindi gumana nang maayos o makapinsala sa EDFA. Isang hugis-U connector power supply line ay maaari ding ibigay para sa mga user upang kumonekta sa a switching power supply, ngunit dapat itong imungkahi nang maaga sa panahon pagkuha.

Hakbang 3. Pagkonekta ng mga Fiber Jumper: Buksan ang dust cap ng optical fiber connector, suriin ang fiber end face, at kumpirmahin na walang polusyon at pinsala bago ikonekta ang iba pang optical fiber device o kagamitan sa pagsubok. Para sa output fiber ng high-power EDFA modelo, inirerekumenda na gamitin ang paraan ng fusion splicing para sa koneksyon.

Setp4.Heat Dissipation:Ito Ang erbium-doped fiber amplifier module ay bumubuo ng isang tiyak na halaga ng init. Ang Ang ilalim na ibabaw ng amplifier (ang gilid na walang teksto) ay dapat na malapit contact sa heat sink, heat dissipation fin, o sa metal na ibabaw sa ibaba ng chassis ng gumagamit. Ang naaangkop na paglamig ng hangin ay inirerekomenda upang makamit isang magandang epekto sa pagwawaldas ng init. Ang inirerekomendang pinakamainam na kapaligiran sa pagtatrabaho ang temperatura ay -5 ~ +35 ℃. Kapag ang ang ambient temperature ay lumampas sa 50 ℃, ang hindi magsisimula ang amplifier sa standby state. Kapag ang ambient temperature lumampas sa 55 ℃, ang amplifier sa nagtatrabaho estado ay awtomatikong hihinto ang laser output at papasok standby na estado para sa proteksyon sa sarili. Kapag bumaba ang ambient temperature sa 50 ℃, awtomatikong ipagpapatuloy ng amplifier ang output.

Step5.Input Optical Power: Ang erbium-doped fiber amplifier na ito ay walang kinakailangang threshold para sa input optical signal power. Kapag ang average na kapangyarihan ng input optical Ang signal ay nabawasan sa malapit sa zero na kapangyarihan, ang amplifier ay pananatilihin ang gumaganang estado, at ang output port ay magkakaroon ng spontaneous emission output. Gayunpaman, para makakuha ng mas perpektong amplification effect at signal-to-noise ratio, inirerekomendang kontrolin ang input optical power sa loob ng power range inilarawan sa test sheet o detalye ng produkto.

Step6.Host Computer Control: Ang amplifier na ito ay isang modular na produkto at kailangang pagsamahin sa nakalaang host computer software upang ayusin at subaybayan ang working state at operating parameters ng EDFA. Ang mga pangangailangan ng computer ng gumagamit upang i-install ang USB-232 serial port driver program at EDFA host computer control software na ibinigay ng aming kumpanya. Ang USB-232 serial port driver Dapat na mai-install ang program, kung hindi, hindi makakonekta ang host computer software at makipag-usap sa EDFA module nang normal. Dapat pansinin na ang Ang USB-232 serial port driver program ay dapat na pare-pareho sa aktwal na USB-232 serial port cable na ginamit. Ang numero ng bersyon ng software ng EDFA host computer ang software ay dapat na pare-pareho sa numero ng bersyon ng software na naitala sa sheet ng pagsubok ng produkto.

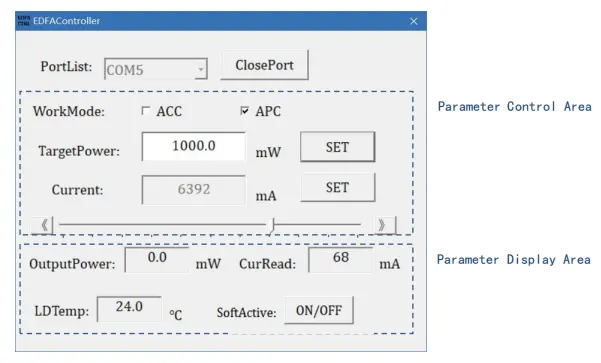

Hakbang 7. Host Computer Software Interface: Kasama sa impormasyong maaaring ipakita ng host computer software ang amplifier working mode, output optical power target value, pump laser kasalukuyang target na halaga, at status ng pagsubaybay sa temperatura.

Hakbang 8. Tukoy na Operasyon:Pagkatapos magsimula ang host computer software, piliin muna ang tamang serial port number sa serial port sequence PortList, i-click ang OpenPort button para buksan ang serial daungan. Sa oras na ito, ipapakita ng Kasalukuyang Read at LDTemp window ang kasalukuyang gumagana at temperatura ng bomba ng module. Ipasok ang target na optical power value sa TargetPower window at i-click ang SET button. Kapag ang pindutan switch ng EDFA module at ang SoftActive button switch sa software ay parehong naka-on, magkakabisa ang setting at ang EDFA ay may optical power output.

Hakbang 9. Control Mode: Ang karaniwang modelo ng fiber amplifier na ito ay sumusuporta sa dalawang working mode, awtomatikong kasalukuyang kontrol mode (ACC mode) at awtomatikong power control mode (APC mode). Maaari kang lumipat sa pagitan ng dalawang working mode na ito sa pamamagitan ng opsyong WorkMode. Kapag lumipat, pakitandaan na i-off muna ang Active button switch. (* Ilang amplifier sinusuportahan lamang ng mga modelo ang ACC mode, gaya ng EDFA-C-PA). Sa ACC mode, ipasok ang pump kasalukuyang halaga sa Kasalukuyang window at i-click ang SET button, o direktang i-drag ang kaliwa at kanang mga slider upang itakda ang kasalukuyang halaga ng bomba. Sa APC mode, ipasok ang target na optical power value sa TargetPower window at i-click ang SET pindutan.

Hakbang 10. Pag-activate ng Output: Kapag ang Paganahin ang switch ng button sa harap ng module at ang SoftActive na button switch on ang software ay parehong naka-on, ang setting ay magkakabisa at ang Ang amplifier ay may laser output, at ang LASER indicator light ay naka-on. Ang ON/OFF ang pindutan ay ipapakita sa pula. Ang OutputPower sa pagsubaybay ng parameter area ay nagpapakita ng kasalukuyang aktwal na output optical power, CurRead ay nagpapakita ng kasalukuyang pump current, at ipinapakita ng LDTemp ang panloob na temperatura.

Hakbang 11. Pag-shutdown:I-off muna ang ON/OFF button switch sa gilid ng amplifier at ang SoftActive button i-on ang software, i-click ang ClosePort para isara ang serial port, at pagkatapos isara ang software.

Hakbang 12. Parameter Memory: Ang mode at ang mga parameter na itinakda ng control software ay awtomatikong ise-save sa loob ng EDFA module at may function ng power-off memory. Kung hindi naman kailangan baguhin ang mga parameter ng EDFA, hindi kinakailangan na kumonekta sa host computer kapag ginamit ulit.

Mga Tala sa Operasyon at Pagpapanatili

● Kung ang output fiber ay kailangang konektado sa isa pang fiber, ito ay inirerekomenda na gumamit ng fusion splicer.

● Kapag nagsisimula, kumpirmahin muna na ang power switch at key switch ay naka-off, at pagkatapos ay ikonekta ang power supply. Kapag nag-shut down, una patayin ang key switch, at pagkatapos ay idiskonekta ang power supply pagkatapos ng output namatay ang indicator light. Huwag direktang putulin ang power supply kapag ang Gumagana ang EDFA.

● Linisin ang mga fiber connector gamit ang isang lint-free na punasan at siyasatin gamit ang a fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla walang kapangyarihan upang maiwasan ang pagsunog sa dulo ng mukha. Ang fiber optic connectors ay dapat na natatakpan ng mga takip ng alikabok.

● Hindi inirerekomenda na madalas na ipasok at i-unplug ang output fiber connectors upang maiwasan ang dust contamination, na maaaring humantong sa pagtaas pagkawala ng pagpasok o pagkasunog ng dulo ng fiber connector.

● Panatilihing tuyo ang kagamitan at itago ito sa isang tuyo na lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
