Micro-Module C-band Erbium-doped Fiber Booster Amplifier

Talaan ng mga Nilalaman

1. Panimula ng Micro-Module C-band Erbium-doped Fiber Booster Amplifier

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet

8. Mga tuntunin ng panipi at pagbabayad

9. Lead time

10. Mga hakbang sa pagpapatakbo

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

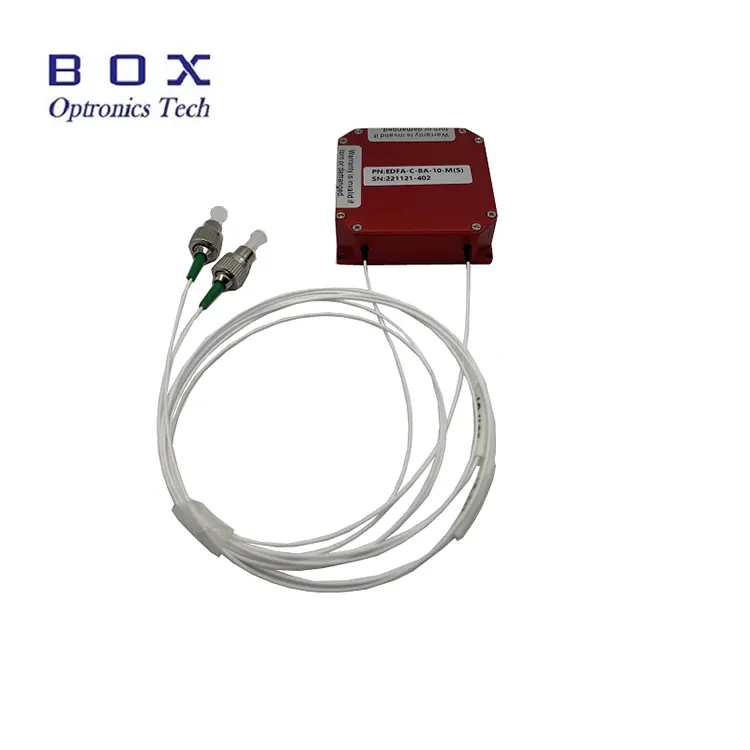

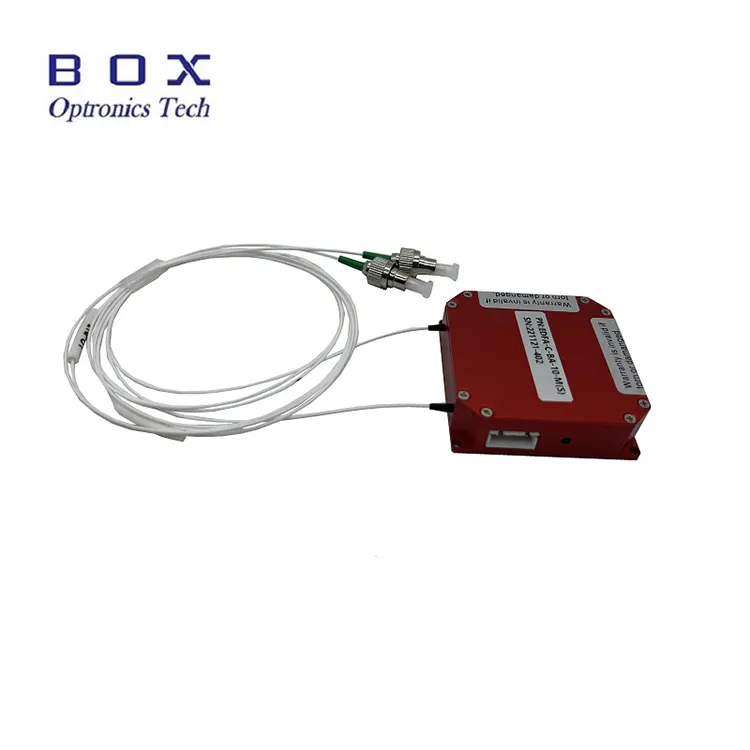

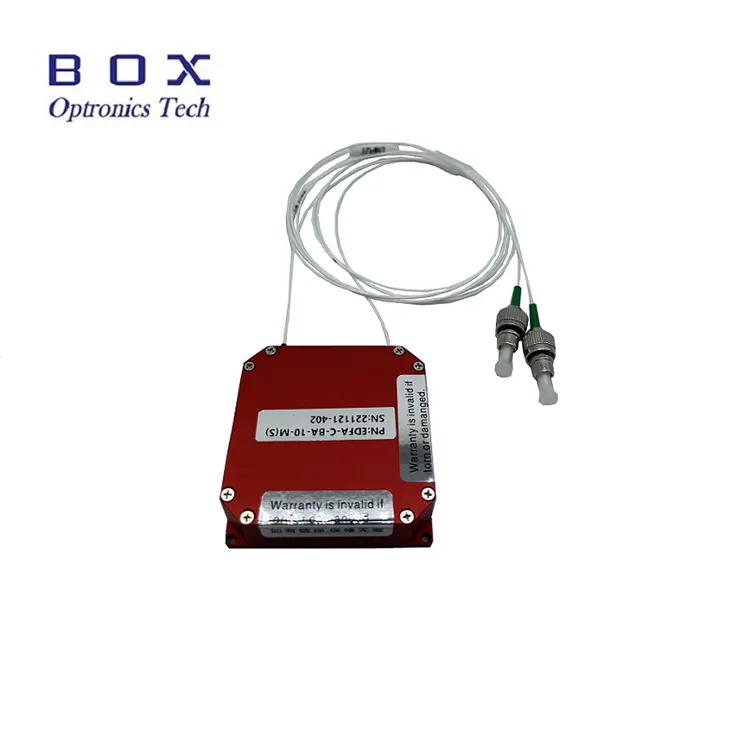

Micro-Module C-band Erbium-doped Fiber Booster Ang mga amplifier ay idinisenyo para sa mga application sa limitadong espasyo. Ang mga demensyon ay 50(W)×50(D)×15(H)mm o 45(W)×65(D)×10(H)mm opsyonal. Maaari silang maging ginagamit para sa power amplification ng laser signal sa C-band 1530~1565nm hanay ng wavelength. Nagtatampok ang mga ito ng 10/13/17/20/23dBm na mataas na kapangyarihan, at mababang ingay. A komunikasyon serial port at power cable ay ibinigay para sa PC operation. kailan gamit ang mga module na ito, tiyaking malinis ang dulo ng hibla, magkaroon ng kamalayan sa laser mga limitasyon sa pag-input, at kumuha ng mga kinakailangang pag-iingat sa kaligtasan ng laser.

produkto Mga pagtutukoy

produkto Mga tampok

● Malawak na hanay ng wavelength-1530~1565nm;

● Subminiature disenyo;

● Mababang ingay <5dB;

● RS232/ TTL control mode.

produkto Mga aplikasyon

● Optical komunikasyon ng hibla;

● Optical fiber sensor;

● Hibla laser.

produkto Mga Detalye

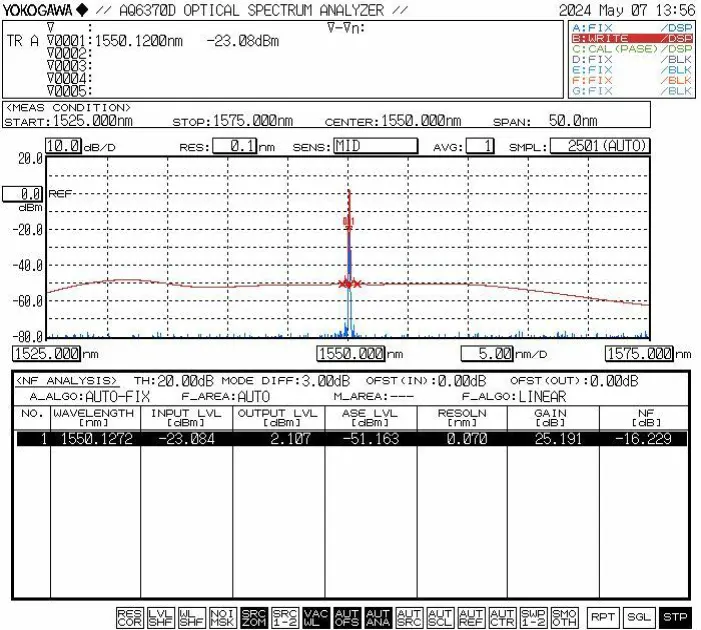

● Karaniwang Kurba ng Katangian

● Depinisyon ng pin ng komunikasyon (mula kaliwa hanggang kanan: 1 hanggang 4):

Ang antas ng komunikasyon ay sumusunod sa mga pamantayan ng TTL. Isang TTL-RS232 ang antas ng conversion ay kinakailangan para sa koneksyon sa isang computer.

Impormasyon sa pag-order

hal: EDFA-BA-C-23-SM-MIC

(Impormasyon ng order:Micro-Module C-band Erbium-doped Fiber Booster Amplifier,23dBmoutput power, na may SMF-28efiber, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Ito ay tumatagal ng humigit-kumulang 10-15working days para sa produksyon. (Kung may ilang stock, ito ay mas mabilis ipinadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga hakbang

Hakbang 1. Pag-unpack at Pagpupulong

Suriin na ang lahat ng mga accessory ay kumpleto bago ang pagpupulong.

Step2.Pagkonekta ng Power Supply at Fiber Mga Patch Cord

Ikonekta ang power supply; ikonekta ang signal light sa input

Hakbang 3. Pag-on sa Amplifier

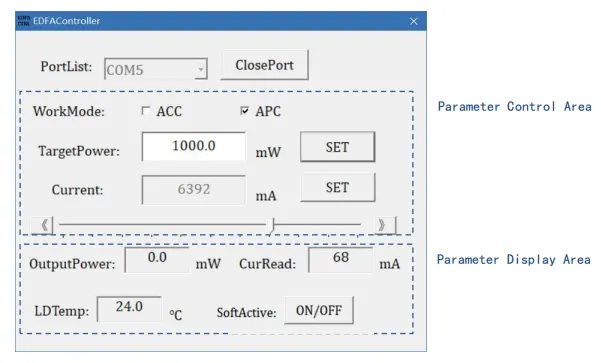

I-on ang power ng amplifier. Tandaan: Ang operating kasalukuyang at makakuha ang mga halaga ay ang mga parameter na itinakda ng host computer sa huling pagsara, at maaaring baguhin sa pamamagitan ng software kung kinakailangan. Mahigpit na ipinagbabawal na i-plug o tanggalin sa saksakan ang fiber connectors habang gumagana ang laser.

Setp4.Shutdown

Idiskonekta ang power cable pagkatapos gamitin.

Mga Tala sa Operasyon at Pagpapanatili

● Huwag direktang putulin ang power supply habang nakabukas ang amplifier nagpapatakbo.

● Panatilihing walang alikabok ang mga fiber connectors upang maiwasan ang pagkasunog ng fiber mukha ng dulo ng connector. Linisin ang fiber connector gamit ang dust-free lens paper bago koneksyon, siyasatin ito gamit ang isang fiber end face inspector, at kumonekta sa pamamagitan ng flange pagkatapos lamang makumpirma ang kalinisan. Kung hindi, maaaring ang dulo ng fiber connector masunog kapag ang laser ay naka-on. Tiyakin ang operasyon na walang laser kapag connecting flanges, at ilagay sa fiber dust caps kapag hindi ginagamit.

● Panatilihing tuyo ang kagamitan at itago ito sa isang tuyo na lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
