1530nm 40mW DFB Fiber Coupled Laser

Pangkalahatang-ideya ng Produkto-1530nm 40mW DFB Fiber Coupled Laser

Ang 1530nm 40mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) ay isang high-performance distributed feedback laser diode na idinisenyo para sa mga application na nangangailangan ng stable, high-power single-mode optical output. Naghahatid ng minimum na 40mW optical output power sa pamamagitan ng single-mode fiber na may FC/APC connector, nagtatampok ang device na ito ng built-in na optical isolator para maiwasan ang back-reflection at matiyak ang stable na operasyon.

Nakalagay sa isang 14-pin butterfly package na may integrated thermoelectric cooler (TEC) at thermistor para sa tumpak na wavelength at power stabilization, nag-aalok ang laser ng mahusay na side-mode suppression ratio (≥35dB) at maaasahang performance sa hanay ng operating temperature. Pinapasimple ng OC-48 na katugmang pinout ang pagsasama sa mga kasalukuyang disenyo ng system.

Ang laser na ito ay angkop na angkop para sa mga optical testing system, high-power optical system, fiber optic sensing application, at instrumentation na nangangailangan ng stable, high-power na 1530nm laser sources.

Mga Pangunahing Tampok-1530nm 40mW DFB Fiber Coupled Laser

· Mataas na optical output power: 40mW minimum, 50mW typical (SM fiber output)

· Center wavelength: 1530nm (range: 1527–1533nm)

· Mataas na side-mode suppression ratio (SMSR): ≥35dB

· Built-in na optical isolator para sa back-reflection na proteksyon

· Single-mode fiber pigtail na may FC/APC connector

· 14-pin butterfly package na may pinagsamang TEC at thermistor

· OC-48 pinout compatible para sa madaling pagsasama ng system

· Integrated na monitor photodiode para sa power monitoring

· Katumpakan na wavelength at power stabilization sa pamamagitan ng TEC control

· Mababang kasalukuyang threshold: 20mA tipikal

· Hermetic butterfly package para sa pangmatagalang pagiging maaasahan

Mga Karaniwang Aplikasyon-1530nm 40mW DFB Fiber Coupled Laser

· Mga optical na sistema ng pagsubok at pagsukat

· Fiber optic sensing at distributed sensing application

· Optical amplifier seed lasers at signal source

· Wavelength division multiplexing (WDM) system

· Mga kagamitan sa pagsubok sa optical na komunikasyon

· Instrumentasyon ng laboratoryo at pananaliksik

· Photonic component characterization at pagsubok

· Pagsusuri at pagsukat ng optical spectrum

· Industrial laser system at OEM integration

Mga Detalye ng Produkto-1530nm 40mW DFB Fiber Coupled Laser

Ganap na Pinakamataas na Mga Rating

Mga Katangian ng Electro-Optical (T = 25°C, IF = IOP)

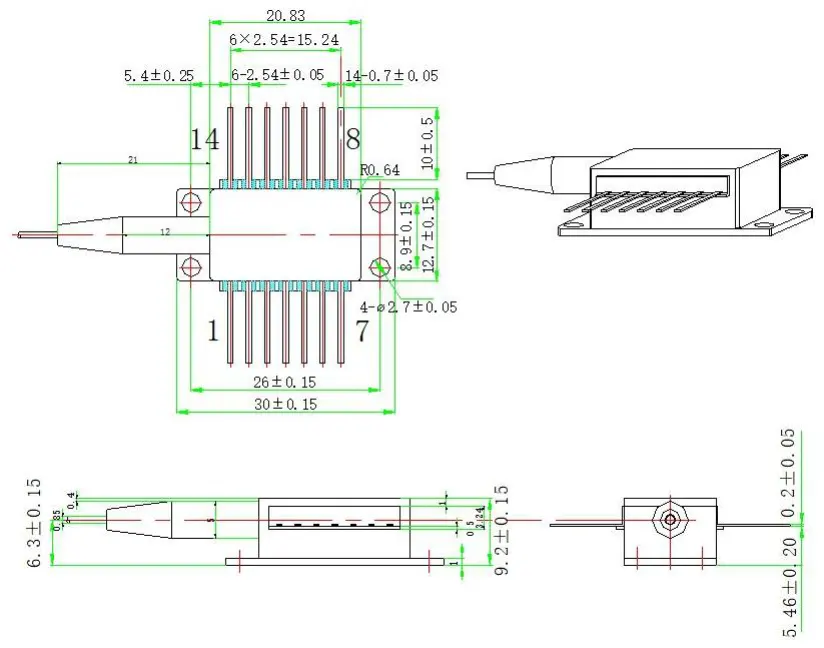

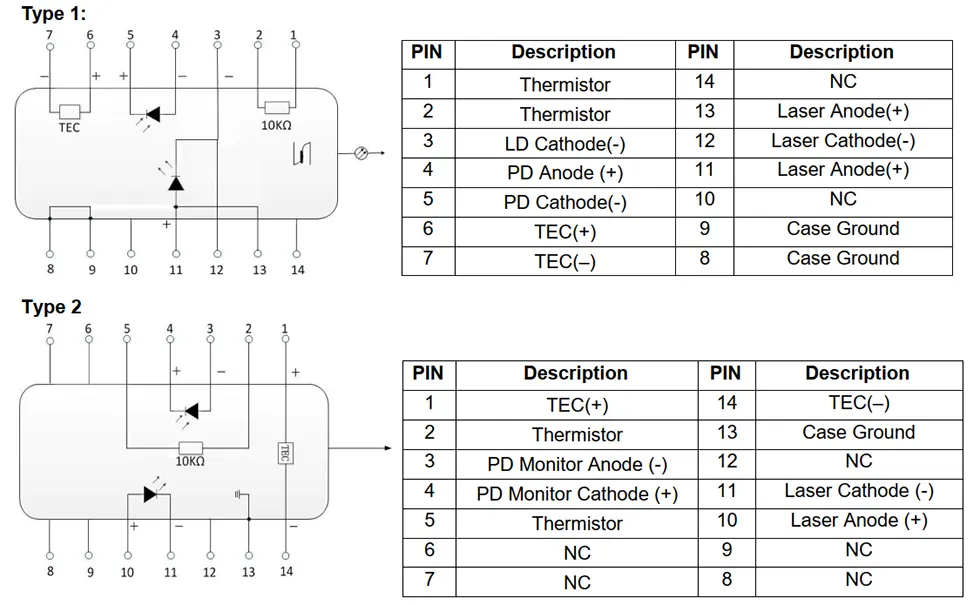

Package at Pin Definition-1530nm 40mW DFB Fiber Coupled Laser

Impormasyon sa Pag-order-1530nm 40mW DFB Fiber Coupled Laser

Mga Magagamit na Modelo

Tandaan: Ang mga custom na wavelength sa loob ng C-band, mga alternatibong antas ng kuryente, iba't ibang haba ng fiber, at mga opsyon sa connector ay available kapag hiniling. Makipag-ugnayan sa aming koponan sa pagbebenta para sa custom na pagpepresyo ng configuration at lead time.

Bakit Pumili ng Box Optronics DFB Lasers?

· Subok na teknolohiya ng DFB laser chip na may pare-parehong wavelength at mga detalye ng kapangyarihan

· 100% functional testing at burn-in screening bago ipadala

· Mapagkumpitensyang pagpepresyo gamit ang direktang supply ng pabrika

· Mga flexible na dami ng order — suporta para sa parehong mga prototype ng R&D at dami ng produksyon

· Mga opsyon sa pag-customize para sa wavelength, power, fiber length, connector, at pin configuration

· Pang-matagalang katatagan ng supply para sa mga programa sa produksyon at pagsasama ng system

· Hermetic butterfly packaging na may pinagsamang TEC para sa maaasahang operasyon

· International na pagpapadala sa pamamagitan ng DHL/UPS/FedEx na may ganap na pagsubaybay

Mga Madalas Itanong (FAQ)

Q: Ano ang pagkakaiba sa pagitan ng DFB at FP lasers?

A: Ang mga laser ng DFB (Distributed Feedback) ay may kasamang built-in na grating structure na nagbibigay-daan sa pagpapatakbo ng single longitudinal mode (SLM) na may makitid na linewidth at mataas na side-mode suppression ratio (SMSR ≥35dB para sa device na ito). Ang mga FP (Fabry-Perot) laser ay karaniwang gumagana na may maraming mga longitudinal mode at may mas malawak na spectral na output.

Mas gusto ang mga DFB laser para sa mga application na nangangailangan ng tumpak na kontrol ng wavelength at mataas na stability, tulad ng mga WDM system, fiber sensing, at precision instrumentation, habang ang mga FP laser ay karaniwang ginagamit para sa mga application na sensitibo sa gastos kung saan hindi gaanong kritikal ang mahigpit na kontrol ng wavelength.

T: Bakit mahalaga ang built-in na isolator?

A: Ang mga back-reflections mula sa mga koneksyon ng fiber, optical na bahagi, o mga dulo ng fiber ay maaaring magkabit pabalik sa laser diode, na nagdudulot ng mga pagbabago sa kapangyarihan ng output, kawalang-tatag ng wavelength, at pagtaas ng ingay. Binabawasan ng built-in na optical isolator ang optical feedback, na tumutulong na mapanatili ang stable na output power, wavelength stability, at mababang performance ng ingay.

Q: Ano ang tungkulin ng TEC at thermistor?

A: Ang thermoelectric cooler (TEC) at thermistor ay nagtutulungan upang mapanatili ang temperatura ng laser chip sa pamamagitan ng tumpak na kontrol sa temperatura ng package. Dahil ang wavelength ng laser at ang output power ay nakadepende sa temperatura, tinitiyak ng tumpak na kontrol sa temperatura ang matatag na pagganap sa iba't ibang kondisyon ng kapaligiran. Ang 10kΩ thermistor (B-value 3950K) ay nagbibigay ng feedback sa temperatura sa TEC controller, na nag-aayos ng TEC current upang mapanatili ang itinakdang temperatura. Ito ay mahalaga para sa mga application na nangangailangan ng pare-parehong wavelength at kapangyarihan.

Q: Ano ang ibig sabihin ng OC-48 pinout compatible?

A: Ang OC-48 na katugmang pinout ay tumutukoy sa isang butterfly package pin na pagtatalaga na karaniwang ginagamit sa OC-48 (2.5Gbps SONET/SDH) na optical communication application. Pinapasimple ng compatibility na ito ang pagsasama sa mga system gamit ang mga katulad na electrical at mechanical interface. Dalawang pagpipilian sa pinout (Uri 1 at Uri 2) ay magagamit upang mapaunlakan ang iba't ibang disenyo ng system.

Q: Ano ang minimum order quantity (MOQ)?

A: Ang MOQ ay 1pc. Sinusuportahan namin ang mga flexible na dami ng order. Ang mga karaniwang modelo ay maaaring ibigay sa maliliit na dami para sa R&D at prototyping, pati na rin sa mas malalaking volume para sa produksyon. Makipag-ugnayan sa aming koponan sa pagbebenta para sa partikular na pagpepresyo sa iyong kinakailangang dami.

Q: Maaari ba akong makakuha ng custom na wavelength o power level?

A: Oo, nag-aalok kami ng mga opsyon sa pag-customize kabilang ang mga wavelength na tugma sa CWDM at iba pang customized na wavelength sa loob ng available na hanay, mga alternatibong antas ng kapangyarihan ng output, mga custom na haba ng fiber, iba't ibang uri ng connector (FC/APC, FC/UPC, LC, atbp.), at mga pinasadyang configuration ng pin. Makipag-ugnayan sa amin para sa iyong mga partikular na kinakailangan at susuriin ng aming engineering team ang pagiging posible at magbibigay ng quotation.

T: Anong kasalukuyang drive ang kailangan para makamit ang 40mW na output?

A: Ang karaniwang operating kasalukuyang sa 25°C ay 200mA, na may maximum na 300mA. Ang kasalukuyang threshold ay karaniwang 20mA (14mA minimum, 50mA maximum). Ang aktwal na kasalukuyang operating ay maaaring mag-iba sa pagitan ng mga indibidwal na device at may temperatura. Inirerekomenda namin ang paggamit ng driver ng laser diode na may naaangkop na kasalukuyang paglilimita at functionality ng APC (Automatic Power Control) para sa stable na operasyon.

Q: Ang butterfly package ba ay hermetically sealed?

A: Oo, ang 14-pin na butterfly package ay hermetically sealed, pinoprotektahan ang laser chip, isolator, at internal na mga bahagi mula sa moisture, alikabok, at mga contaminant sa kapaligiran. Tinitiyak nito ang maaasahang pangmatagalang operasyon at mahalaga para sa pagpapanatili ng pare-parehong pagganap sa buong buhay ng produkto.

Datasheet at Testsheet-1530nm 40mW DFB Fiber Coupled Laser

datasheet

testsheet
