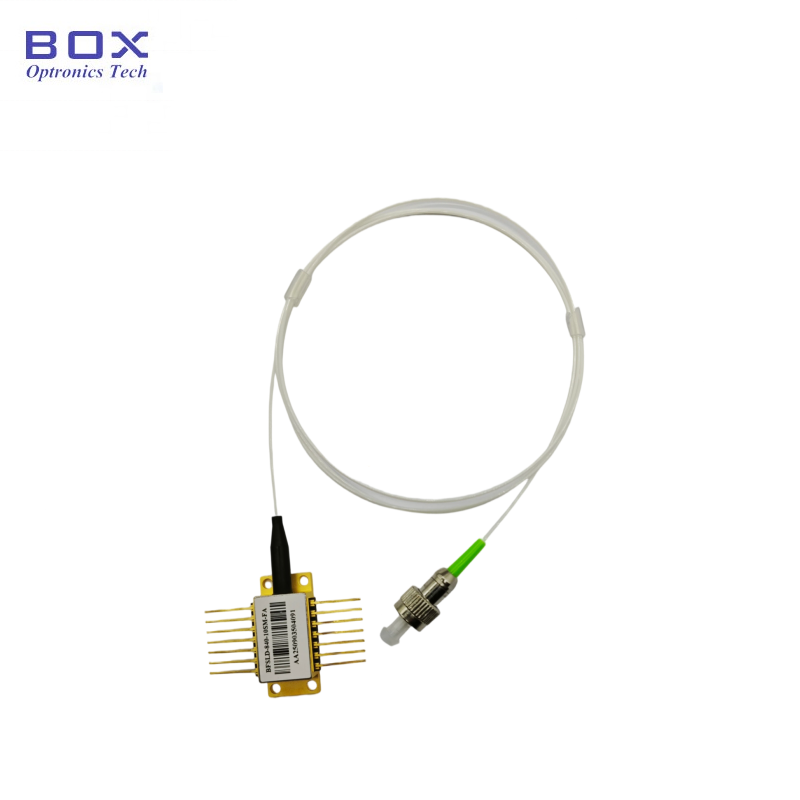

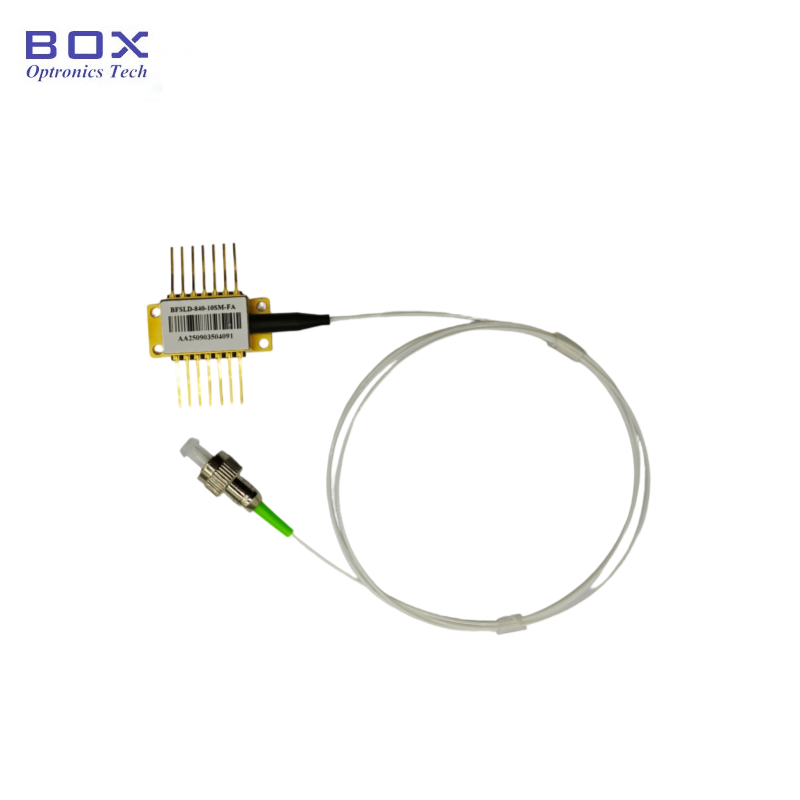

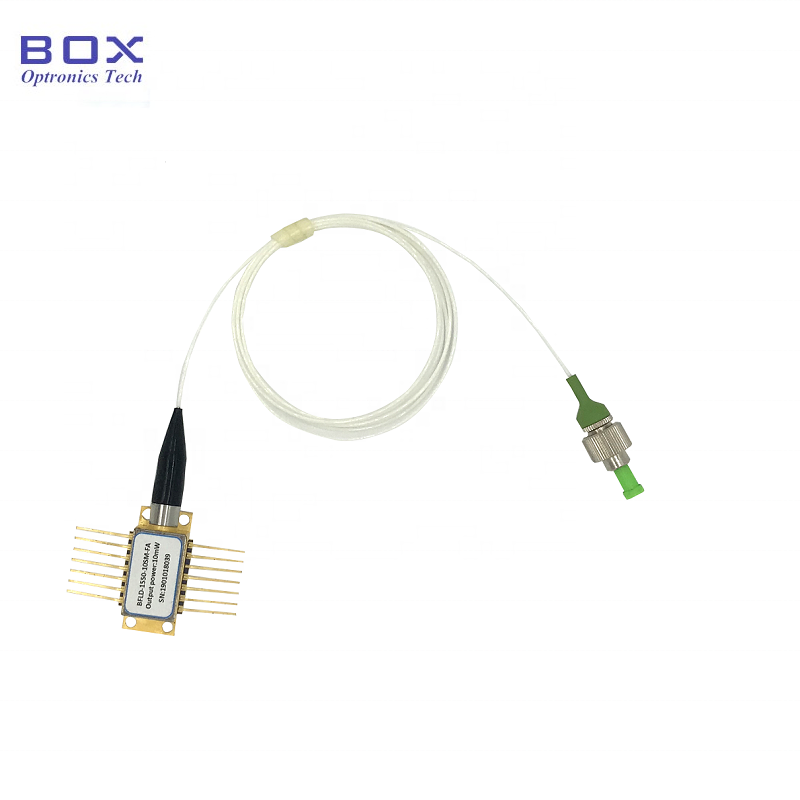

1550.12nm DWDM DFB Laser

Pangkalahatang-ideya ng Produkto-1550.12nm DWDM DFB Laser

Ang 1550.12nm DWDM DFB Laser (Modelo BFLD-CH34-XXSM-FA, ITU Grid Channel 34) ay isang 14-pin butterfly packaged distributed feedback laser diode na partikular na idinisenyo para sa analog CATV transmission at DWDM optical communication applications. Gumagana sa karaniwang ITU grid wavelength na 1550.12nm, ang device na ito ay naghahatid ng 10mW o 20mW optical output power sa pamamagitan ng single-mode o polarization-maintaining fiber na may FC/APC connector.

Nakalagay sa isang hermetic 14-pin butterfly package na may integrated isolator, thermoelectric cooler (TEC), 10kΩ thermistor, at monitor photodiode, ang laser ay nagbibigay ng temperatura at power stabilization sa buong saklaw ng temperatura ng operating -40°C hanggang +85°C. Dalawang pinout na configuration (Uri 1 at Uri 2) ay magagamit para sa pagiging tugma sa iba't ibang disenyo ng system board.

Mga Pangunahing Tampok-1550.12nm DWDM DFB Laser

· Karaniwang ITU grid wavelength: 1550.12nm (Channel 34), full CH18–CH64 rangeoptional

· Mataas na optical output power:10mW o 20mW

· Advanced na disenyo ng analog chip na na-optimize para sa CATV transmission

· Mataas na side-mode suppression ratio: SMSR ≥30dB

· Built-in na optical isolator: ≥30dB isolation @25°C

· Mataas na optical return loss: ≥40dB

· Malawak na modulation bandwidth: 2.5GHz karaniwang

· 14-pin hermetic butterfly package na may pinagsamang TEC at thermistor

· Integrated na monitor photodiode para sa power monitoring

· Mga opsyon sa fiber: SMF-28e single-mode o PMF-1550 polarization-maintaining fiber

· Karaniwang FC/APC connector, 1.0m pigtail (900μm loose tube)

· Malawak na hanay ng temperatura ng pagpapatakbo: -40°C hanggang +85°C

· Dalawang pinout na configuration (Uri 1 / Uri 2) para sa flexibility ng disenyo

Mga Karaniwang Aplikasyon-1550.12nm DWDM DFB Laser

· Mga CATV broadcast network at headend transmission system

· Mga network na may limitadong mapagkukunan ng fiber (wavelength multiplexing)

· Cable television hub at mga kagamitan sa pamamahagi

· Mga optical transmitter module para sa analog na RF-over-fiber

· Pagsusuri ng fiber optic at instrumentation sa pagsukat

· Pamamahagi ng signal ng satellite at RF sa fiber

· Pananaliksik at pagpapaunlad sa mga laboratoryo ng optical communication

· Pagsasama ng OEM sa CATV at kagamitan sa telecom

Mga Detalye ng Produkto-1550.12nm DWDM DFB Laser

Ganap na Pinakamataas na Mga Rating

Mga Katangian ng Electro-Optical (T = 25°C, IF = IOP)

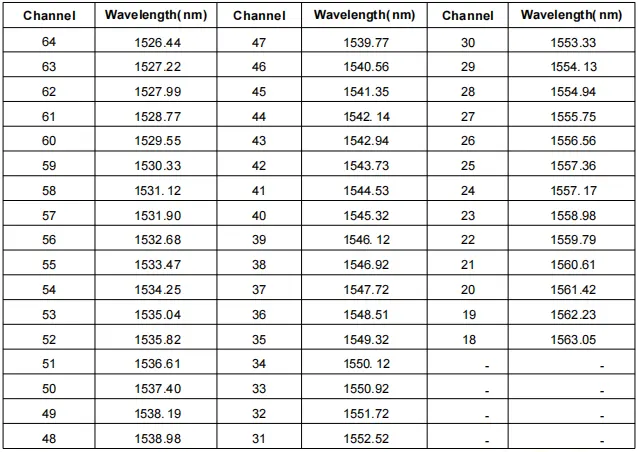

ITU Grid Wavelength Reference (Mga Piniling Channel)

Tandaan: Ang buong ITU grid channel na CH18–CH64 (1526.44nm–1563.05nm) ay available kapag hiniling.

Mga Detalye ng Optical Fiber-1550.12nm DWDM DFB Laser

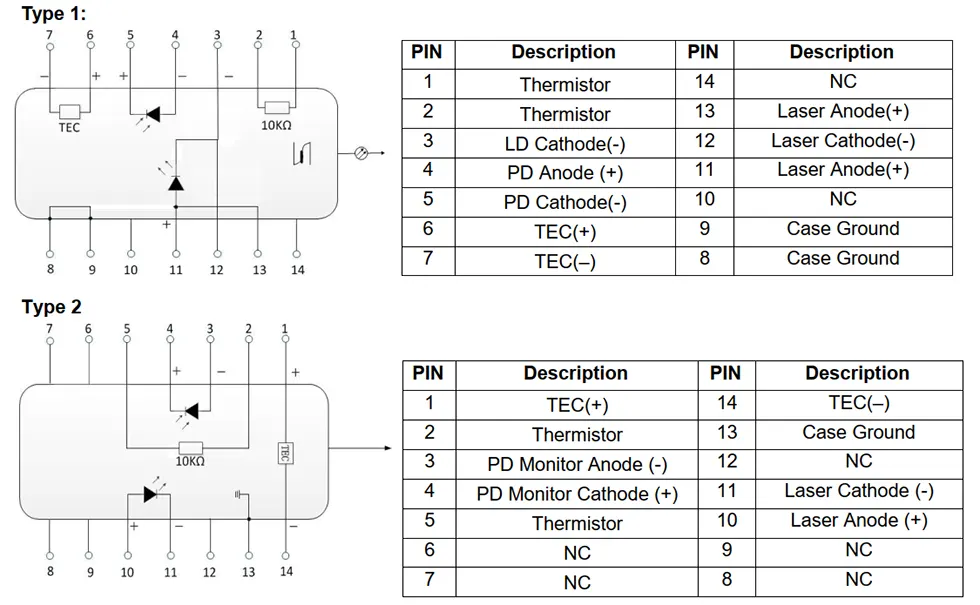

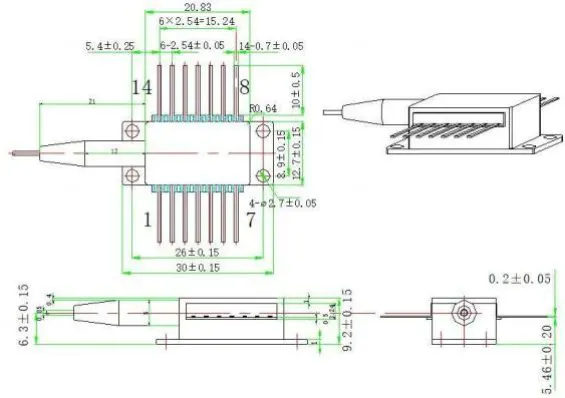

Package at Pin Definition-1550.12nm DWDM DFB Laser

Impormasyon sa Pag-order-1550.12nm DWDM DFB Laser

Model Nomenclature

BFLD - XXXX - XX - XX - XX (-X)

Halimbawa: BFLD-CH34-10SM-FA

Bakit Pumili ng Box Optronics DWDM DFB Lasers?

· Napatunayang DFB laser chip technology na may analog-optimized na disenyo para sa mga CATV application

· 100% functional testing at burn-in screening bago ipadala

· Buong ITU grid wavelength support (CH18–CH64) na may mahigpit na wavelength tolerance

· Mapagkumpitensyang pagpepresyo gamit ang direktang supply ng pabrika

· Mga flexible na dami ng order — suporta para sa parehong mga prototype ng R&D at dami ng produksyon

· Mga opsyon sa pag-customize para sa wavelength, power, uri ng fiber, connector, at configuration ng pin

· Pang-matagalang supply stability para sa CATV network deployment at production programs

· Hermetic butterfly packaging na may pinagsamang TEC para sa maaasahang malawak na temperatura na operasyon

· International na pagpapadala sa pamamagitan ng DHL/UPS/FedEx na may ganap na pagsubaybay

Mga Madalas Itanong (FAQ)

T: Ano ang pagkakaiba sa pagitan ng DWDM DFB laser na ito at ng karaniwang DFB laser?

A: Ang ITU-grid DFB laser na ito ay pinagsasama ang tumpak na wavelength na kontrol sa analog na CATV-optimized na pagganap. Nagtatampok ito ng na-optimize na disenyo ng laser chip para sa mataas na carrier-to-noise ratio (CNR), mababang distortion performance (CSO/CTB), at stable optical output.

Kung ikukumpara sa mga karaniwang DFB laser na pangunahing idinisenyo para sa digital optical communication, ang CATV DFB lasers ay partikular na na-optimize para sa analog modulation applications kung saan ang linearity at noise performance ay kritikal.

Q: Anong ITU grid wavelength ang available?

A: Nag-aalok kami ng ITU-T grid wavelength mula CH18 (1563.05nm) hanggang CH64 (1526.44nm), na sumasaklaw sa mga karaniwang ginagamit na C-band DWDM channel. Available ang mga custom na wavelength ayon sa mga partikular na kinakailangan ng system.

Q: Ano ang pagkakaiba sa pagitan ng mga opsyon sa fiber ng SMF at PMF?

A: Ang SMF-28e ay karaniwang single-mode fiber, na angkop para sa karamihan ng CATV at pangkalahatang optical na mga aplikasyon ng komunikasyon kung saan ang polarization ay hindi kritikal. Ang PMF-1550 ay polarization-maintaining fiber, na idinisenyo para sa polarization-sensitive system. Para sa PM fiber, ang mabagal na axis ay nakahanay sa connector key. Pumili batay sa iyong mga kinakailangan sa polarization ng system.

T: Bakit mahalaga ang built-in na isolator para sa mga aplikasyon ng CATV?

A: Ang optical feedback na dulot ng fiber reflection o optical component ay maaaring magpasok ng ingay, wavelength instability, at signal degradation sa analog transmission system. Pinipigilan ng built-in na optical isolator ang optical feedback, tinitiyak ang stable na output power, mababang ingay, at maaasahang CATV transmission performance.

Q: Ano ang minimum order quantity (MOQ)?

A: Ang MOQ ay 1pc. Sinusuportahan namin ang mga flexible na dami ng order. Ang mga karaniwang modelo ay maaaring ibigay sa maliliit na dami para sa R&D at prototyping, pati na rin sa mas malalaking volume para sa pag-deploy at produksyon ng CATV network. Makipag-ugnayan sa aming koponan sa pagbebenta para sa partikular na pagpepresyo sa iyong kinakailangang dami.

Q: Maaari ba akong makakuha ng custom na wavelength, power, o connector configuration?

A: Oo, nag-aalok kami ng mga komprehensibong opsyon sa pag-customize kabilang ang anumang ITU grid wavelength (CH18–CH64), custom output power level sa loob ng 6–20mW, mga alternatibong uri at haba ng fiber, iba't ibang uri ng connector (FC/APC, SC/APC, LC, atbp.), at mga pinasadyang pin configuration (Uri 1 o Uri 2). Makipag-ugnayan sa amin para sa iyong mga partikular na kinakailangan at susuriin ng aming engineering team ang pagiging posible at magbibigay ng quotation.

Datasheet at Testsheet

Datasheet

Testsheet

Lead Time

· Mga karaniwang unit (in-stock na mga modelo): 3~5 araw ng trabaho

· Karaniwang produksyon: 2~3 linggo

· Mga order ng volume: Mangyaring makipag-ugnayan sa amin para sa iskedyul ng produksyon

· Mga custom na order: 3~4 na linggo

· International na pagpapadala: ~5 araw ng trabaho (DHL/UPS/FedEx Express)

Mga Tala sa Operasyon at Paghawak

· Ang mga laser diode ay mga electrostatic discharge (ESD) na sensitibong device — palaging gumamit ng wastong proteksyon ng ESD kapag humahawak

· Iwasang hawakan ang fiber end-face at optical component gamit ang hubad na mga daliri upang maiwasan ang kontaminasyon

· Mag-imbak ng mga hindi ginagamit na device sa ESD-safe na packaging sa inirerekomendang temperatura ng storage (-40°C hanggang +85°C)

· Huwag lumampas sa ganap na maximum na mga rating na tinukoy sa datasheet

· Palaging gumamit ng laser diode driver na may kasalukuyang paglilimita at over-voltage na proteksyon

· I-enable ang TEC temperature stabilization bago ilapat ang laser drive current para sa pinakamainam na performance at pagiging maaasahan

· Iwasan ang labis na pagbaluktot ng fiber pigtail  para maiwasan ang pagkasira ng fiber

· Linisin ang mga fiber connector gamit ang wastong mga tool sa paglilinis bago mag-asawa upang maiwasan ang pagkasira at pagkawala ng pagpasok

· Ang pagpapatakbo ng laser na nasa itaas ng na-rate na kasalukuyang o nasa labas ng hanay ng temperatura ay maaaring mabawasan ang buhay at magdulot ng permanenteng pinsala
