1310nm 100mW DFB Laser

Ang Box Optronics ay nagbibigay ng 1310nm 100mW DFB Laser, isang premium fiber-coupled laser source na idinisenyo para sa hinihingi na optical communication, sensing, at testing applications. Nagtatampok ang device na ito ng multi-quantum well (MQW) distributed feedback (DFB) structure, na naghahatid ng pambihirang wavelength stability, high side-mode suppression ratio, at hanggang 120mW ng single-mode fiber output power.

Nakalagay sa isang karaniwang 14-pin butterfly package na may pinagsamang TEC cooler, thermistor, optical isolator, at monitor photodiode, ang laser na ito ay tugma sa mga pamantayan ng OC-48 pinout. Para man sa mga high-power testing system, fiber optic sensing network, o susunod na henerasyong mga sistema ng komunikasyon, ang Box Optronics ay naghahatid ng maaasahang pagganap na sinusuportahan ng mahigpit na kontrol sa kalidad at pandaigdigang teknikal na suporta.

Mga Pangunahing Tampok-1310nm 100mW DFB Laser

● Mataas na optical output power: hanggang 120mW karaniwang (SM fiber)

● Multi-quantum well (MQW) DFB structure para sa mahusay na wavelength stability

● High side-mode suppression ratio (SMSR): >35dB na karaniwan

● Built-in na optical isolator para sa back-reflection na proteksyon

● Integrated na TEC cooler at thermistor para sa tumpak na wavelength control

● Subaybayan ang photodiode para sa real-time na pagsubaybay sa kuryente

● Mga opsyon sa single-mode (SM) o polarization-maintaining (PM) fiber

● Karaniwang FC/APC fiber connector (nako-customize)

● OC-48 pinout compatible, industry-standard na 14-pin butterfly package

Mga Karaniwang Aplikasyon-1310nm 100mW DFB Laser

● Mataas na kapangyarihan na optical testing at mga sistema ng pagsukat

● Mga transmiter at transceiver ng komunikasyon sa fiber optic

● Mga pinagmumulan ng binhi ng optical amplifier

● FMCW LiDAR

● Mga laboratoryo ng pananaliksik at pagpapaunlad

● Pagsubaybay at kontrol sa proseso ng industriya

Mga Teknikal na Pagtutukoy-1310nm 100mW DFB Laser

Ganap na Pinakamataas na Mga Rating

Mga Katangian ng Optical-Electrical (T=25°C, IF=IOP)

Mga Detalye ng Produkto-1310nm 100mW DFB Laser

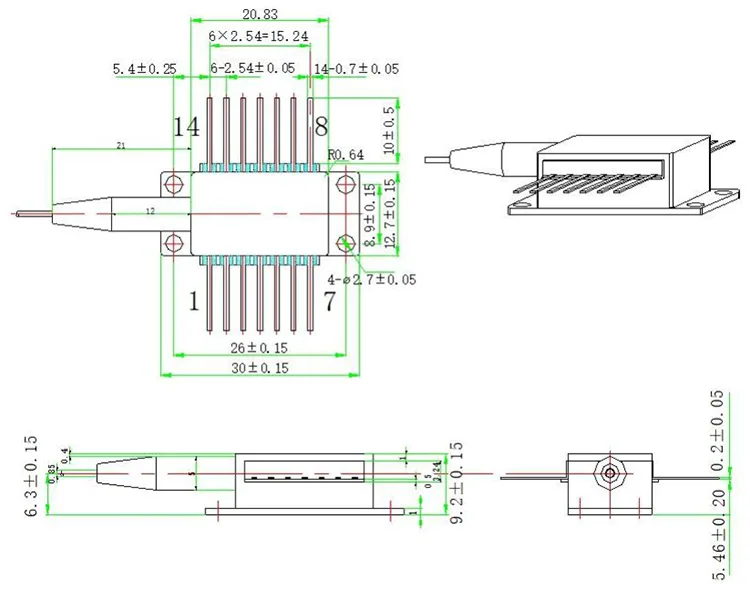

Mga Dimensyon ng Package

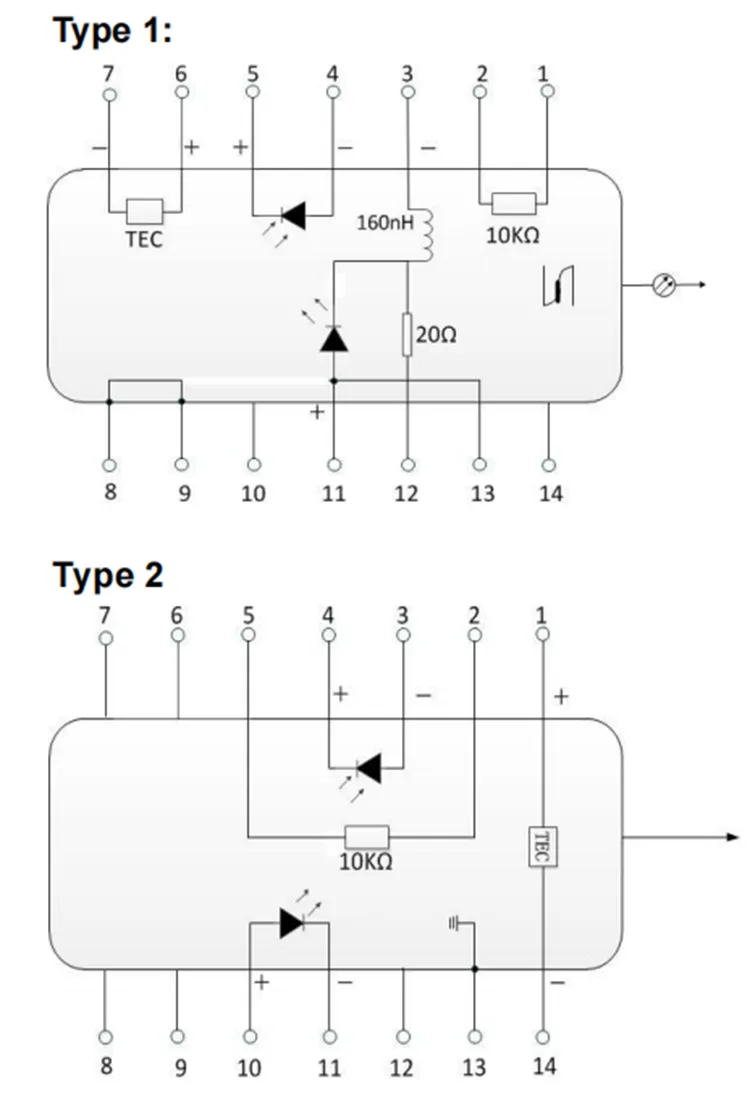

Kahulugan ng Pinout (Uri 1)

Pinout Definition (Uri 2)

Bakit Pumili ng Box Optronics?

● ✓ 10+ taon ng propesyonal na karanasan sa paggawa ng laser diode

● ✓ Mahigpit na kontrol sa kalidad na may 100% pagsubok bago ipadala

● ✓ Mapagkumpitensyang pagpepresyo na may matatag na kakayahan sa maramihang paghahatid

● ✓ Mga naiaangkop na opsyon sa pag-customize para sa wavelength, power, fiber, at package

● ✓ 7×24 na oras na teknikal na suporta at mabilis na pagtugon

● ✓ Available ang sample na pagsubok para sa pagsusuri

● ✓ ISO9001:2015 na sertipikadong sistema ng pamamahala ng kalidad

● ✓ Pandaigdigang pagpapadala gamit ang DHL, UPS, FedEx express delivery

Impormasyon sa Pag-order

Numero ng Bahagi

BFLD - XXXX - XX - XX - X

Halimbawa:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pinButterfly Laser Diode,PM fiber, FC/APC connector, Type-2 pin-out

Magagamit na Mga Pagpipilian sa Pag-customize

● Center wavelength: 1270~1650nm (available ang mga custom na wavelength)

● Output power: 10mW, 20mW, iba pa

● Uri ng hibla: Single mode fiber, polarization na nagpapanatili ng fiber

● Haba ng hibla: 1m, 1.5m, 2m (mga custom na haba)

● Uri ng connector: FC/APC, FC/UPC, SC/APC, LC/APC, bare fiber

● Pinout configuration: Uri 1, Uri 2

Para sa mga custom na kinakailangan, mangyaring makipag-ugnayan sa aming koponan sa pagbebenta:

Email: sales06@boxoptronics.com

Tel: +86-13322933691

Website: www.boxphotonics.com

Datasheet at Ulat ng Pagsubok

Ang bawat unit ay ipinadala kasama ng isang komprehensibong ulat ng pagsubok na nagdodokumento ng mga nasusukat na parameter ng pagganap. Naglalaman ang test sheet ng mga detalyadong detalye, mga curve ng performance, at tala ng atensyon.

● Indibidwal na ulat sa pagsubok na kasama sa bawat unit

● Mga karaniwang spectral at power curve na ibinigay

Datasheet

Ulat ng pagsubok para sa sanggunian

Mga Tuntunin ng Quote at Pagbabayad

Quote Tuntunin

● EXW (Ex Works): Inirerekomenda kung mayroon kang DHL/UPS/FedEx account. Nagpapadala kami gamit ang iyong account; walang shipping costischarged sa amin.

● DAP (Delivered at Place): Kung wala kang courier account, maaari naming ayusin ang pagpapadala gamit ang prepaid freight.

● Iba pang mga tuntunin: Mangyaring makipag-ugnayan sa amin upang talakayin.

Mga Tuntunin sa Pagbabayad

● PayPal: Mabilis at secure na pagbabayad para sa mga sample at maliliit na order

● T/T (Bank Transfer): Karaniwang paraan ng pagbabayad para sa mga normal na order ng produksyon

● Alibaba Trade Assurance: Secure na proteksyon ng order para sa mga online na transaksyon na may garantiya ng mamimili

● Flexible na Mga Tuntunin sa Pagbabayad: Negotiable para sa pangmatagalan o madiskarteng mga kasosyo

Lead Time

● Karaniwang produksyon: ~10 araw ng trabaho

● Mga item na nasa stock: 2-3 araw ng trabaho para sa pagpapadala

● Mga custom na configuration: 15-20 araw ng trabaho

● Mga order ng volume: Mangyaring makipag-ugnayan para sa iskedyul ng produksyon

● International na pagpapadala: 3-5 araw ng trabaho (DHL/UPS/FedEx express)

● Pinabilis na serbisyo: Available kapag hiniling (maaaring may dagdag na bayad)

Mga Tala sa Operasyon at Paghawak

Proteksyon ng ESD

Ang device na ito ay electrostatic-sensitive. Ang mahigpit na pagsunod sa mga anti-static na hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Ang pagkabigong gawin ito ay maaaring magresulta sa permanenteng pinsala sa device.

● Palaging magsuot ng anti-static na wrist strap kapag humahawak

● Gumawa sa isang wastong grounded na anti-static na banig

● Tiyaking naka-ground nang maayos ang lahat ng kagamitan

● Iwasang hawakan nang direkta ang mga pin at fiber connector

Mga Pagsasaalang-alang sa Power Supply

● Gumamit ng kasalukuyang pinagmumulan ng kinokontrol at mababang ingay

● Ipatupad ang wastong kasalukuyang paglilimita para maiwasan ang pinsala

● Iwasan ang mga pagtaas ng power supply at pagtaas ng boltahe

● Huwag lumampas sa maximum na kasalukuyang rating ng forward

● Palaging i-on ang TEC cooling bago ilapat ang laser current

Paghawak ng Hibla

● Iwasan ang labis na pagbaluktot ng hibla

● Huwag hilahin o pilipitin ang fiber pigtail

● Linisin ang mga fiber connector bago kumonekta

● Palaging gumamit ng mga takip ng alikabok kapag hindi ginagamit ang connector

● Suriin ang dulo ng fiber na mukha para sa pinsala bago gamitin

Pamamahala ng Thermal

● I-mount ang device sa tamang heat sink para sa mahusay na performance

● Tiyaking magandang thermal contact sa pagitan ng package at sa lababo

● Gumamit ng materyal na thermal interface (thermal grease/pad) para sa mas mahusay na paglipat ng init

● Magpatakbo sa loob ng tinukoy na hanay ng temperatura para sa pagiging maaasahan

● Magbigay ng sapat na oras ng warm-up para sa pag-stabilize ng wavelength

Quality Assurance at After-Sales Service

Panahon ng Warranty

Tinitiyak ng Box Optronics na ang produktong ito ay walang mga depekto sa mga materyales at pagkakagawa sa loob ng 12 buwan mula sa petsa ng pagbili. Sa panahon ng warranty, aayusin o papalitan namin ang mga may sira na produkto sa aming pagpapasya, nang walang bayad.

Mga Pagbubukod sa Warranty

Ang mga sumusunod na kondisyon ay hindi saklaw sa ilalim ng libreng warranty:

● Pinsala na dulot ng mga natural na salik (kidlat, baha, atbp.) o mga impluwensya sa kapaligiran

● Mga malfunction dahil sa hindi tamang operasyon o maling paggamit ng user

● Halatang pisikal na pinsalang dulot ng pagkakamali ng tao

● Hindi awtorisadong pagtatangkang pag-disassembly, pagbabago, o pagkumpuni

● Mga binago o hindi kumpletong label ng warranty sa housing

● Pinsala o pagkawala sa panahon ng transportasyon pagkatapos ng pagpapadala

● Pinsala na dulot ng paglampas sa maximum na mga rating o kundisyon ng pagpapatakbo

After-Sales Support

● Mabilis na oras ng pagtugon: sa loob ng 24 na oras sa mga araw ng negosyo

● Remote na pag-troubleshoot at suporta sa application

● Available ang bayad na serbisyo sa pagpapanatili pagkatapos ng panahon ng warranty

● Mga custom na serbisyo sa pagkonsulta sa teknikal
