1064nm 200mW DFB Butterfly Laser Diode

Talaan ng mga Nilalaman

1 Pagpapakilala ng 1064nm 200mW DFB Butterfly Laser Diode

2 Teknikal na Pagtutukoy

3 Mga Tampok ng Produkto

4 Mga Karaniwang Aplikasyon

5 Mga detalye ng produkto

6 Impormasyon sa Pag-order

7 Datasheet at testsheet

8 Mga tuntunin ng quote at pagbabayad

9 Lead time

10 Mga Tala sa Pagpapatakbo

11 Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

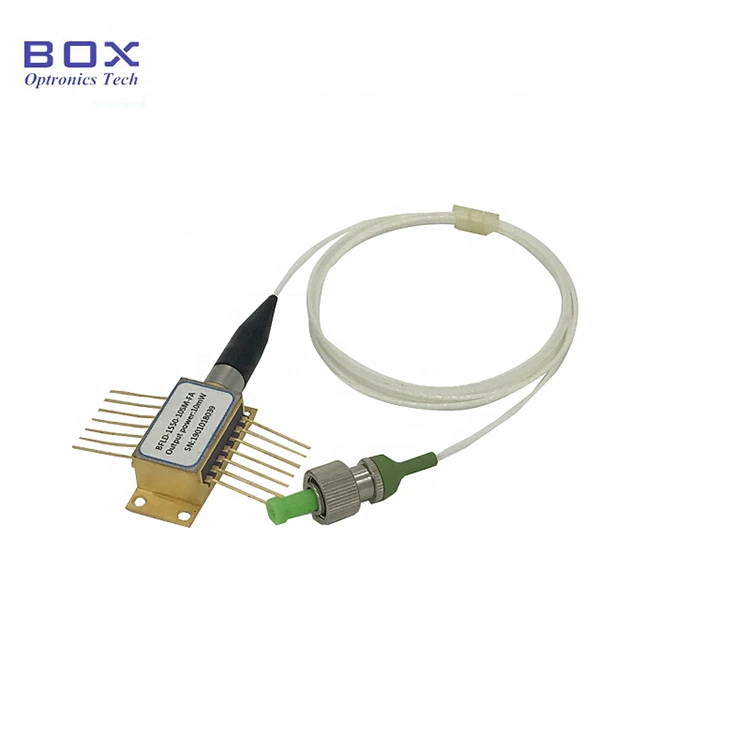

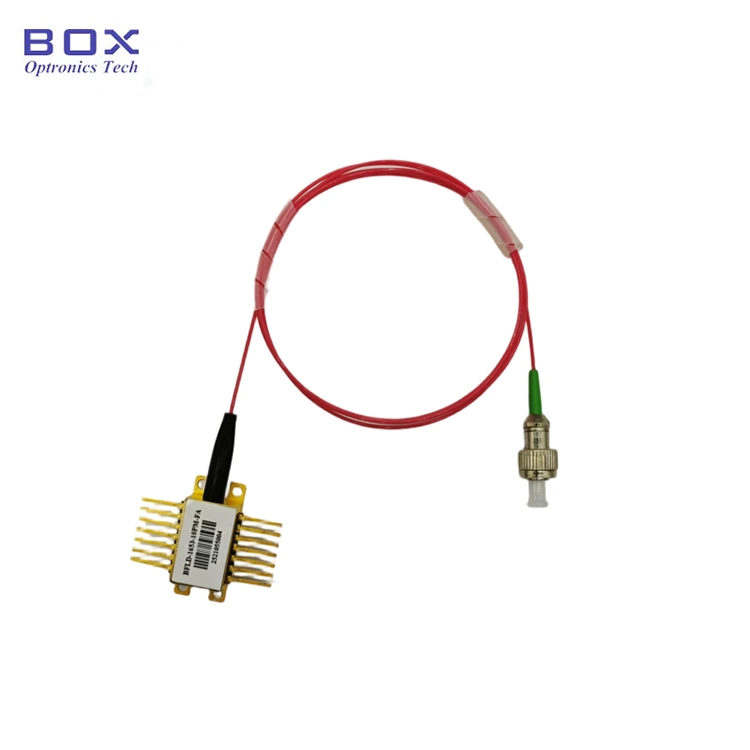

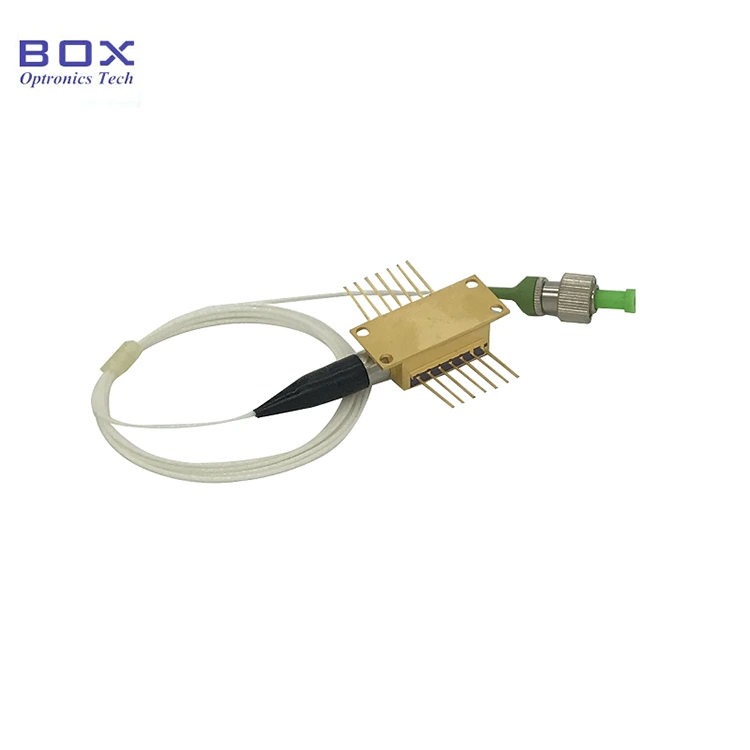

1064nm 200mW DFB Butterfly Laser Diode na may a multi-quantum well DFB structure at 14-pin butterfly package. +/-2nm pagpapaubaya sa haba ng daluyong. Pinagsasama nito ang TEC, isang monitor photodiode, at isang thermistor, sumusuporta sa SM Hi1060 o PM980 fiber, na may karaniwang 200mW na output kapangyarihan. Tamang-tama para sa pinagmulan ng binhi, spectroscopy, at optical sensing. Tandaan ang proteksyon ng ESD, at huwag lumampas sa ganap na pinakamataas na rating.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● SM fiber o PM fiber pigtail;

● 200mW mataas na output kapangyarihan;

● Mataas na pagiging maaasahan;

● 14-pin BTF package na may thermoelectric mas malamig at subaybayan ang photodiode.

Mga Application ng Produkto

● Pinagmumulan ng binhi para sa mga laser;

● Spectroscopy;

● Optical sensing.

Mga Detalye ng Produkto

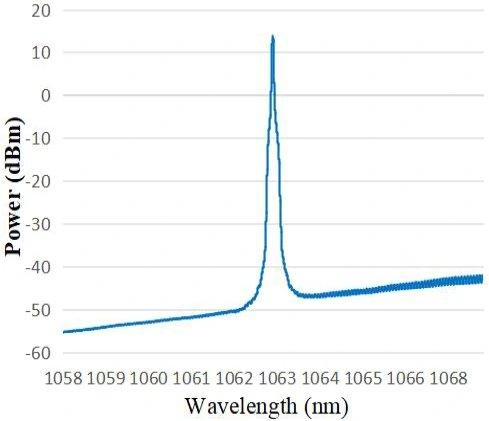

● Karaniwang spectrum: 1064nm, +/-2nm WL tolerance.

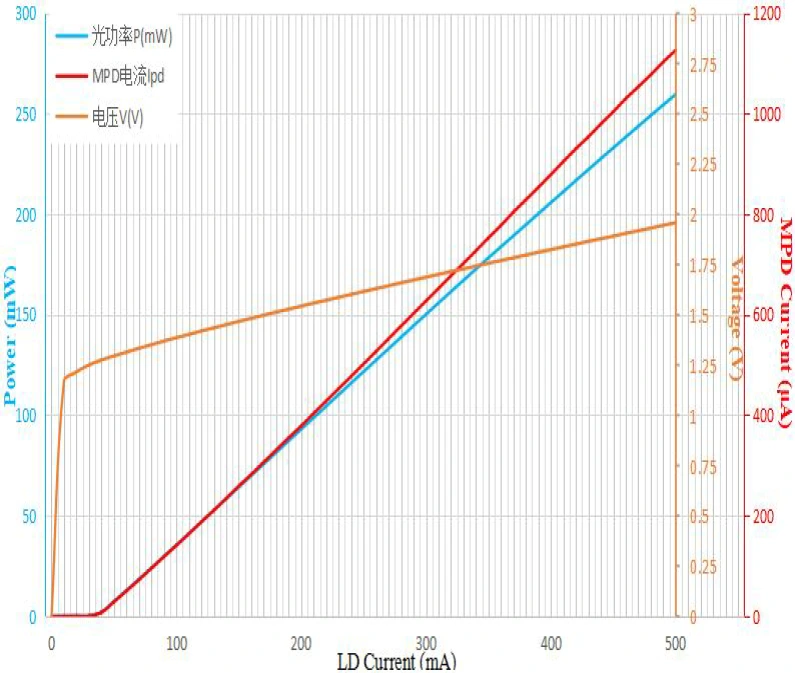

● PIV

● Mga karaniwang accessory

*Standalone na aparato; walang built-in na driver (opsyonal na panlabas na driver).

Pag-order impormasyon

hal: BFLD-1064-2HPM-FA

(Impormasyon ng order: 1064nm 200mW DFB Butterfly Laser Diode, na may PM fiber, FC/APC connector, pump pin).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
