1030nm 50mW DFB Laser Diode Module

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1030nm 50mW DFB Laser Diode Module

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

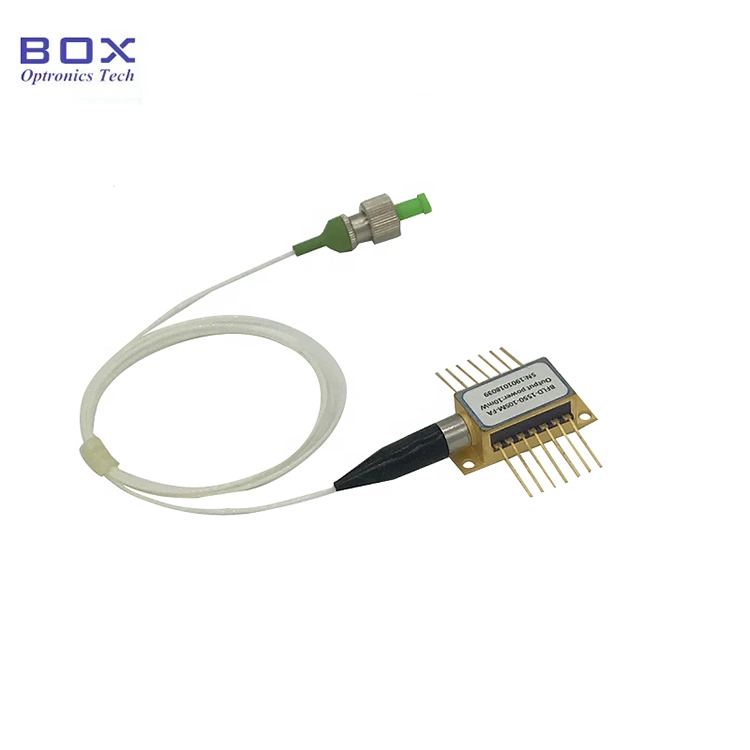

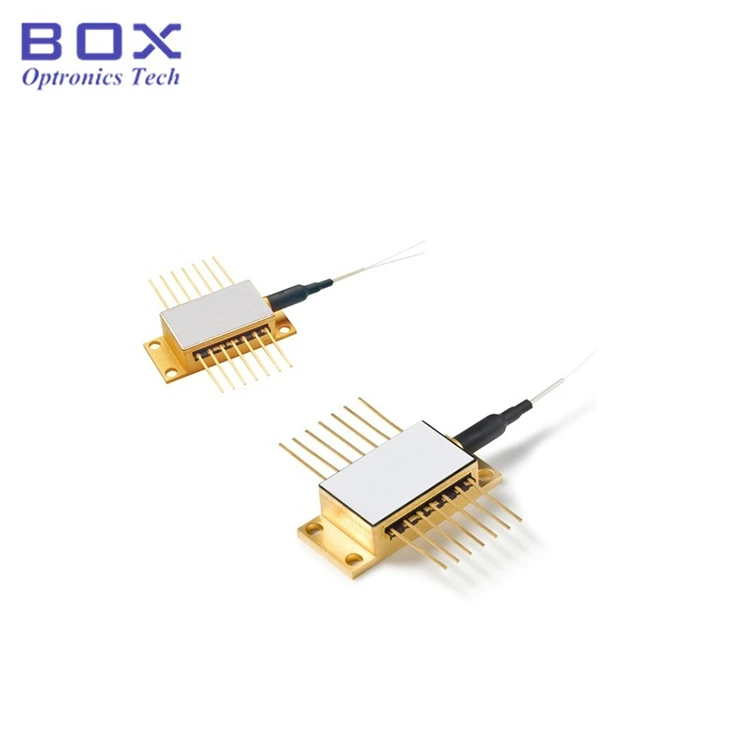

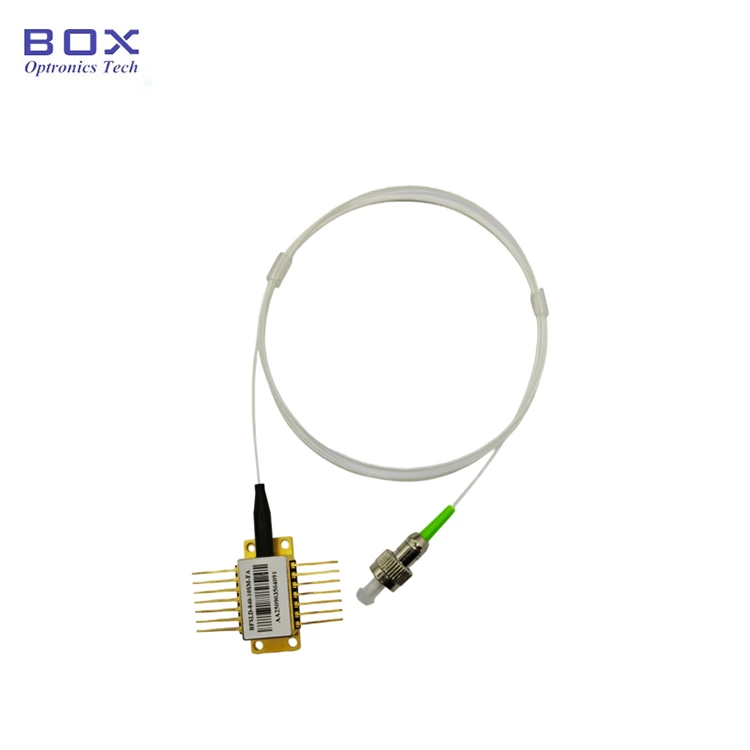

Ang 1030nm 50mW DFB Laser Diode Module ay hermetically selyadong sa isang 14-pin butterfly package. Sinusuportahan nito ang operasyon ng CW o pulso, at isinasama ang TEC cooler at thermistor para sa isang matatag na spectrum. Angkop para sa spectroscopy, telecom, illumination, at sensing. Bago i-power up, i-activate muna ang TEC cooler, pagkatapos ay ilapat ang kapangyarihan sa maliliit na pagtaas upang maiwasan ang chip mula sa overheating o nagiging overloaded.

Mga Detalye ng Produkto

Mga Tampok ng Produkto

● Ibinahagi ang feedback laser;

● CW o pulsed na operasyon;

● Built-in na monitor PD, thermoelectric cooler at thermistor;

● Opsyonal na FC/APC connector.

Mga Application ng Produkto

● Spectroscopy;

● Telecom;

● Pag-iilaw;

● Sensing.

produkto Mga Detalye

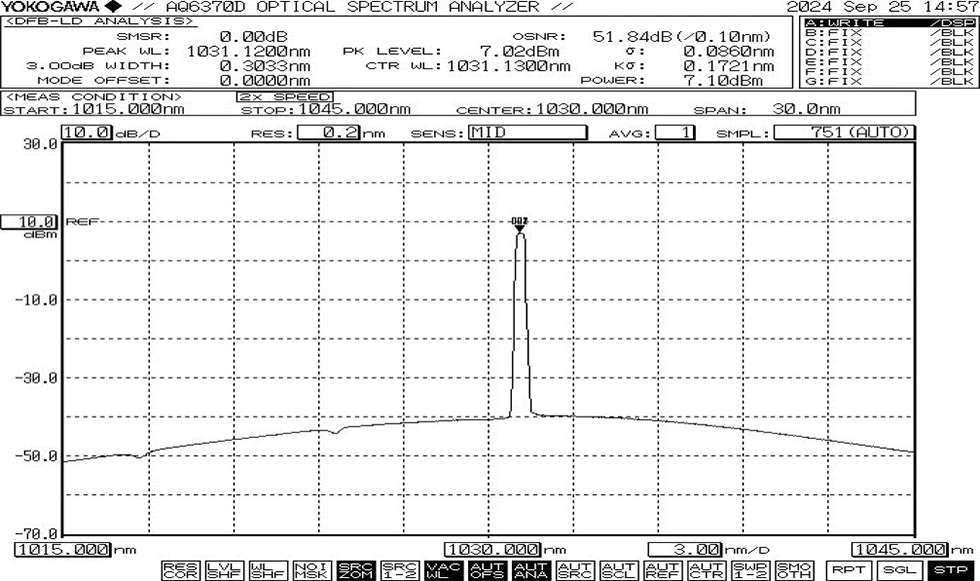

● Karaniwang spectrum: 1030nm, +/-2nm WL tolerance

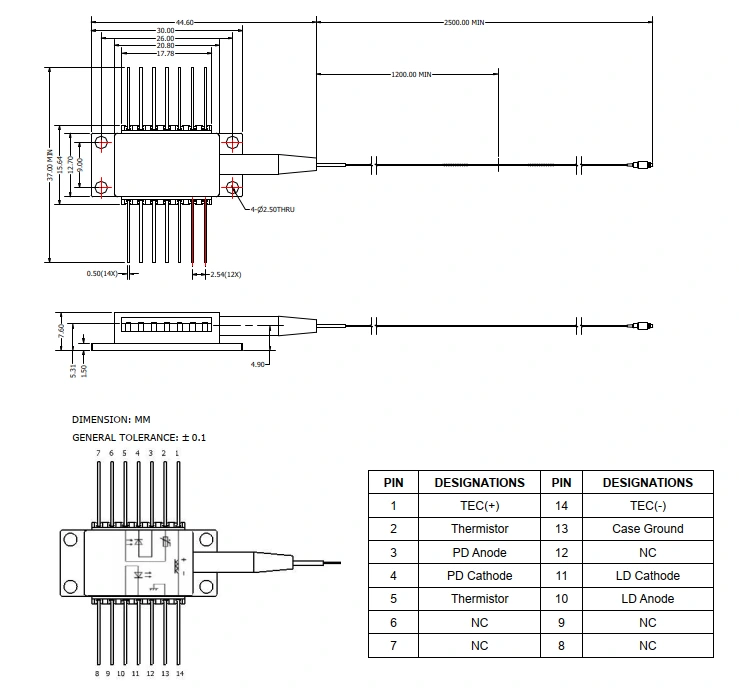

● Pagguhit ng package at kahulugan ng pin-out (Unit:mm)

FAQ

(1) Ito ba posible bang ayusin ang wavelength sa pamamagitan ng pag-iiba-iba ng temperatura? Ano ang koepisyent?

--Wavelength/temperatura koepisyent 0.01nm/℃.

(2) Ano ang uri ng hibla?

--Corning HI1060 ,NA=0.14,MFD=6.2um@1060nm.

(3) Ano ang power tunable range?

--10~100%.

(4) Ikaw ba magbigay ng protective tube at connector para sa LD?

--Oo. 900um loose tube at FC/APC ay opsyonal.

Pag-order impormasyon

hal: BFLD-D1030-50SM-FA

(Impormasyon ng order: 1030nm 50mW DFB Laser Diode Module, butterfly package, na may SM fiber, FC/APC connector).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Partikular dapat bigyang pansin ang mga sumusunod: sa panahon ng proseso ng paghihinang, ang ang device ay dapat nasa unpowered state, at ang soldering iron ay dapat na maayos pinagbabatayan.

● Kapag ginagamit ang device, mahigpit na sumunod sa operating voltage at kasalukuyang mga saklaw na tinukoy sa datasheet. Mga pangunahing parameter—kabilang ang Ith (Threshold Current), Iop max (Maximum Operating Current), Vop max (Maximum Operating Voltage), at λc (Center Wavelength)—ay dapat i-reference partikular sa test report na ibinigay sa oras ng pagpapadala.Tandaan:Operasyon lampas sa ganap na pinakamataas na rating ay maaaring magdulot ng permanenteng pinsala sa device.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
