1532nm DFB BTF Laser Diode

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1532nm DFB BTF Laser Diode

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

1532nm DFB BTF Laser Diode na may gitnang wavelength 1532.68nm (ITU CH56), optical output power 10mW. Built-in na TEC at thermistor paganahin ang matatag na operasyon. Sa panahon ng operasyon, kumonekta nang tama ayon sa pin-out na kahulugan, kontrolin ang kasalukuyang pagmamaneho at temperatura sa loob ng na-rate range, at maiwasan ang pinsala sa ESD at over-voltage na operasyon.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Butterfly pakete, built-in na TEC;

● Malawak na temperatura pagiging maaasahan; 

● Mataas pagiging maaasahan, mabilis na tugon, mahusay na katatagan.

Mga Application ng Produkto

● C2H2 Acetylene gas pandama; 

● Optical Fiber Komunikasyon at Microwave Photonic Transmission;

● Laser range finder.

produkto Mga Detalye

● Karaniwang spectrum: 1532.68nm, +/-0.5nm wavelength tolerance.

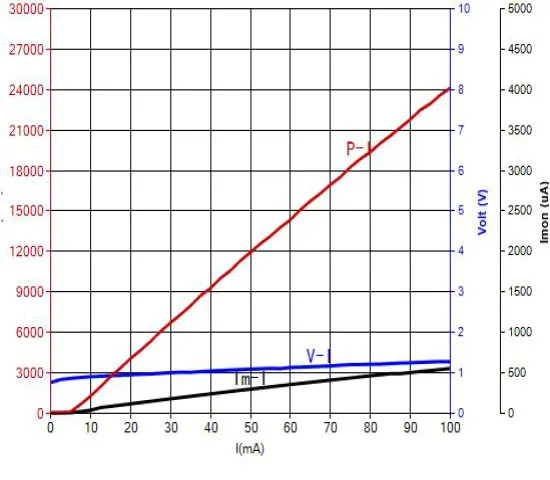

● PIV-1532nm 10mW DFB BTF Laser Diode

● FAQ-1532nm DFB BTF Laser Diode

(1) Ano ang BTF package?

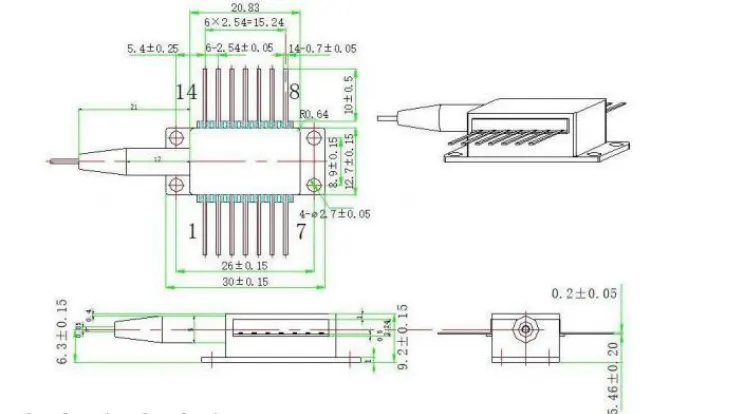

--BTF (Butterfly) package ay ang karaniwang 14-pin butterfly package, ang pinaka-mainstream na pang-industriya-grade packaging format sa optoelectronics industriya. Isinasama ng package na ito ang laser chip, TEC temperature control, thermistor, at photodiode, na nag-aalok ng mahusay na hermeticity at thermal pagganap ng pamamahala. Walang mahalagang pagkakaiba mula sa pamantayan butterfly packaging; Ang "BTF" ay karaniwang ginagamit bilang isang pagdadaglat para sa "Butterfly" sa produkto pagpapangalan.

(2) Anong mga drive mode ang sinusuportahan ng produktong ito?

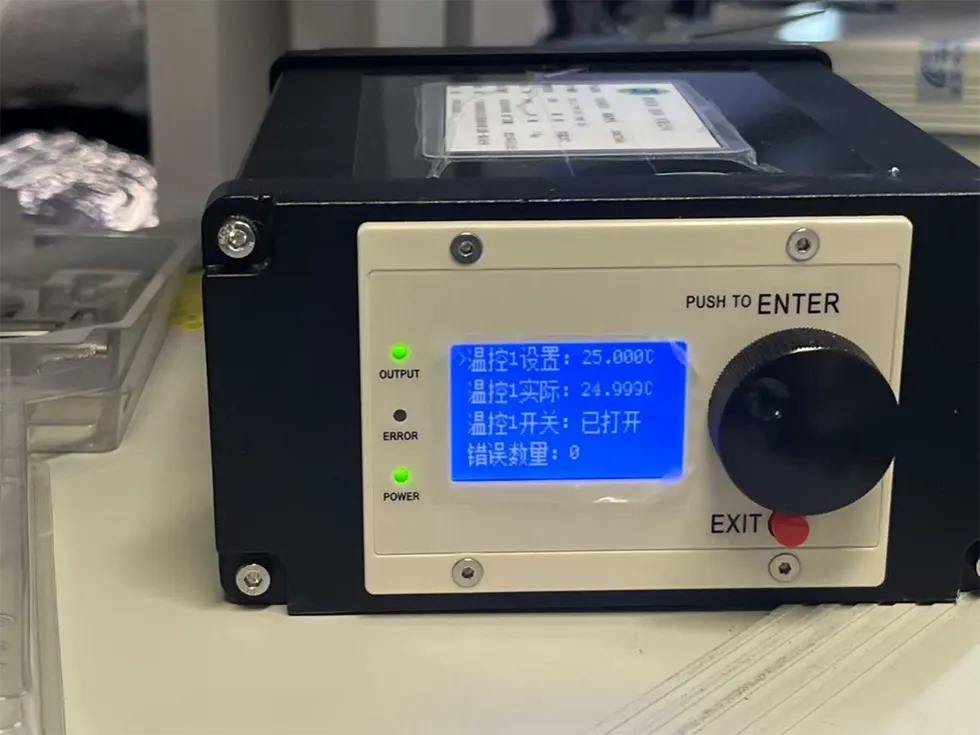

--1532nm DFB BTF Laser Diode ay sumusuporta sa tuluy-tuloy na alon (CW) operasyon. Inirerekomenda ang mababang-ingay na patuloy na pinagmumulan (threshold kasalukuyang humigit-kumulang 5-20mA, operating kasalukuyang 50-90mA), kasama ang isang TEC controller para sa pag-stabilize ng temperatura (karaniwang nakatakda sa 25 ℃).

(3) Available ba ang sample testing?

--Sinusuportahan ang sample na pagsubok at maliit na dami ng pagsubok na produksyon. Para sa maramihang pagbili, nag-aalok kami ng dami ng pagpepresyo at mga tier na panipi.

Pag-order impormasyon

hal: BFLD-CH56-10SM-FA

(Impormasyon ng order: 1532nm DFB BTF Laser Diode, 10mW output power, na may SM fiber, FC/APC connector, type1 pin-out).

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

● Sa panahon ng proseso ng power-up, huwag kailanman direktang maglapat ng mataas na kasalukuyang, bilang ito ay nanganganib na mapinsala ang chip. Sa halip, paganahin ang device sa kasalukuyang antas malapit sa threshold ng chip, at pagkatapos ay unti-unting taasan ang kasalukuyang sa maliit mga pagtaas hanggang sa maabot ang nais na antas.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
