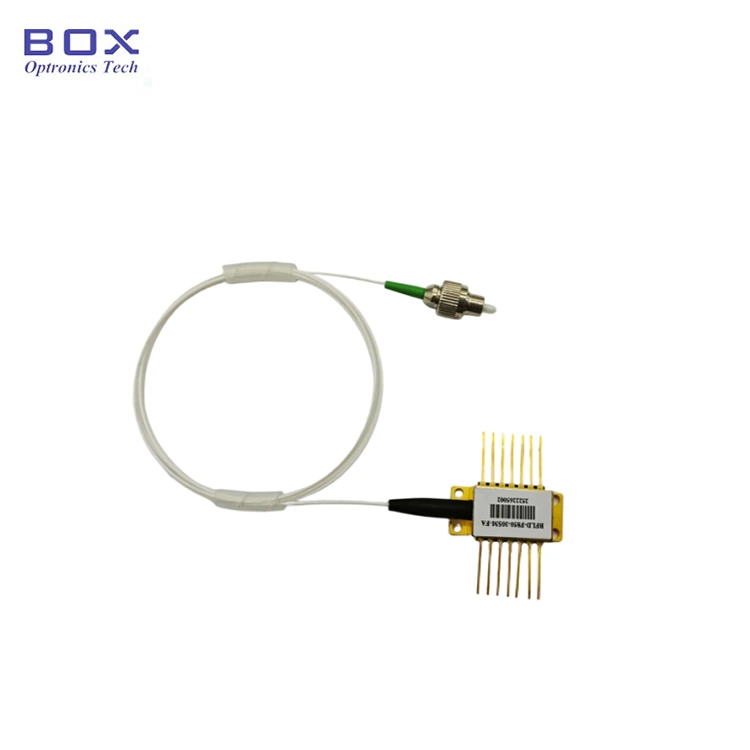

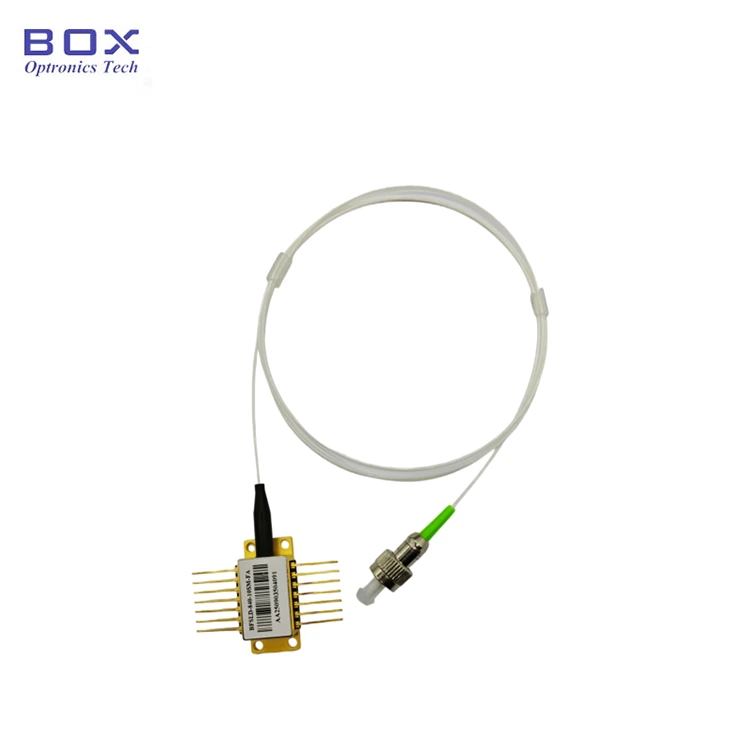

Panimula ng Produkto-1580nm DFB SM PM Laser Diode

Nagtatampok ang 1580nm DFB SM PM Laser Diode ng isang premium na MQW DFB chip na may 1580nm center wavelength (±1nm tolerance) at isang tipikal na 40dB side-mode suppression ratio. Dinisenyo na may mababang threshold current, mababang pagkonsumo ng kuryente, at mataas na pagiging maaasahan, ganap itong isinama sa isang thermistor, TEC, at monitoring diode para sa tuluy-tuloy na matatag na pagganap. Ganap na angkop para sa pagtuklas ng gas, passive device testing, at fiber optic sensing application.

Mga Detalye ng Produkto-1580nm DFB SM PM Laser Diode

Mga Tampok ng Produkto-1580nm DFB SM PM Laser Diode

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) laser;

● 14-pin butterfly package na may mataas na katatagan;

● Pinagsamang thermistor, TEC at monitor photodiode;

● Mababang kasalukuyang threshold at mababang pagkonsumo ng kuryente;

● Ang uri ng hibla ay maaaring SMF-28e o PM fiber.

Mga Application ng Produkto-1580nm DFB SM PM Laser Diode

● Optical fiber sensor;

● Banayad na pinagmulan para sa pagsubok at pagsukat;

● Mga sistema ng pagtuklas ng gas;

● Passive optical device testing;

● Mga komunikasyon sa optical fiber.

Mga Detalye ng Produkto-1580nm DFB SM PM Laser Diode

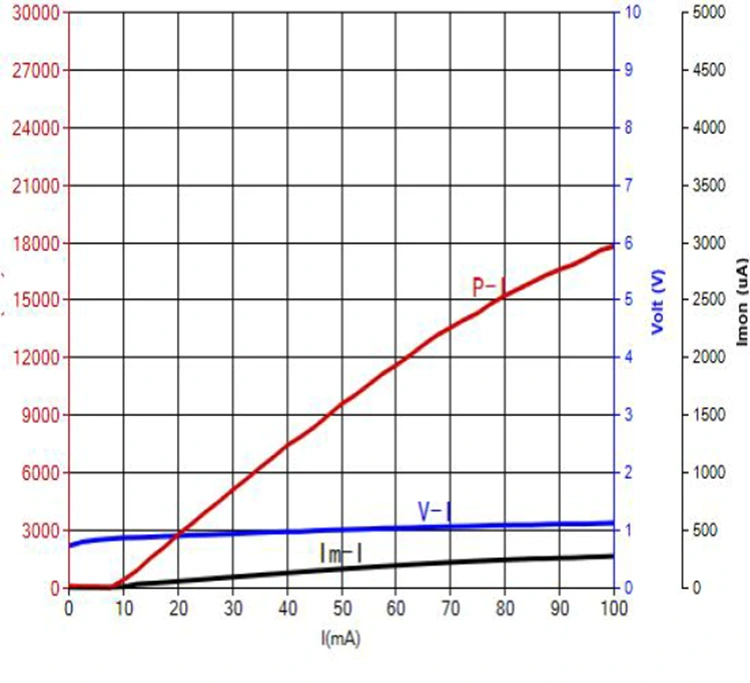

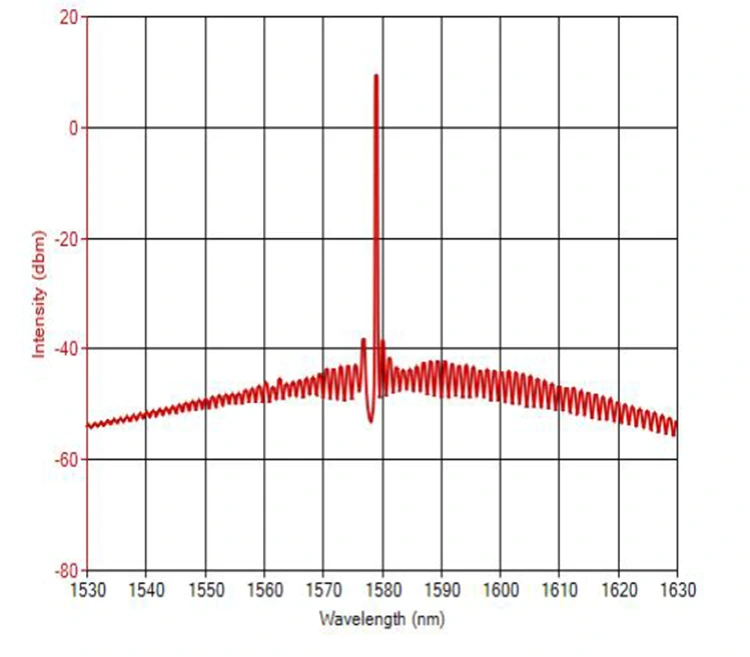

● Karaniwang spectrum at PIV: 1580nm 10mW, +/-1nm WL tolerance.

● Package drawing at PIN-OUT Definition(Unit:mm)-1580nm DFB SM PM Laser Diode

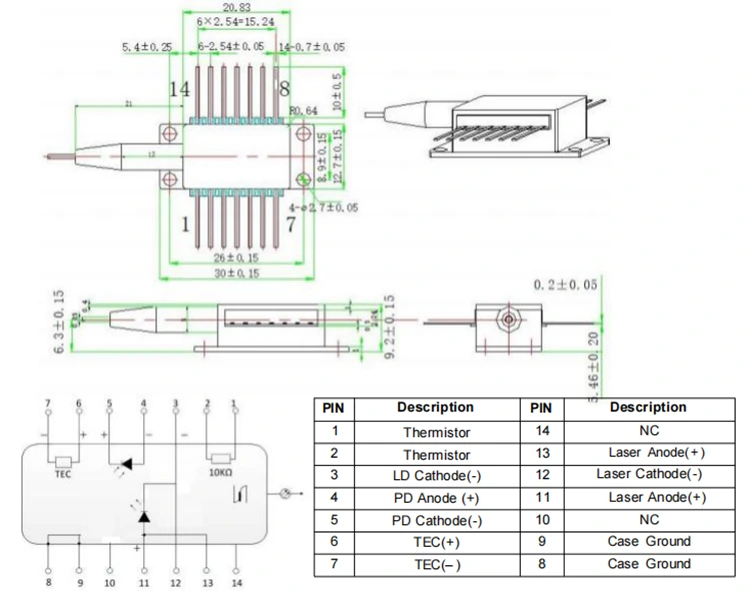

>>>Type1 pin-out

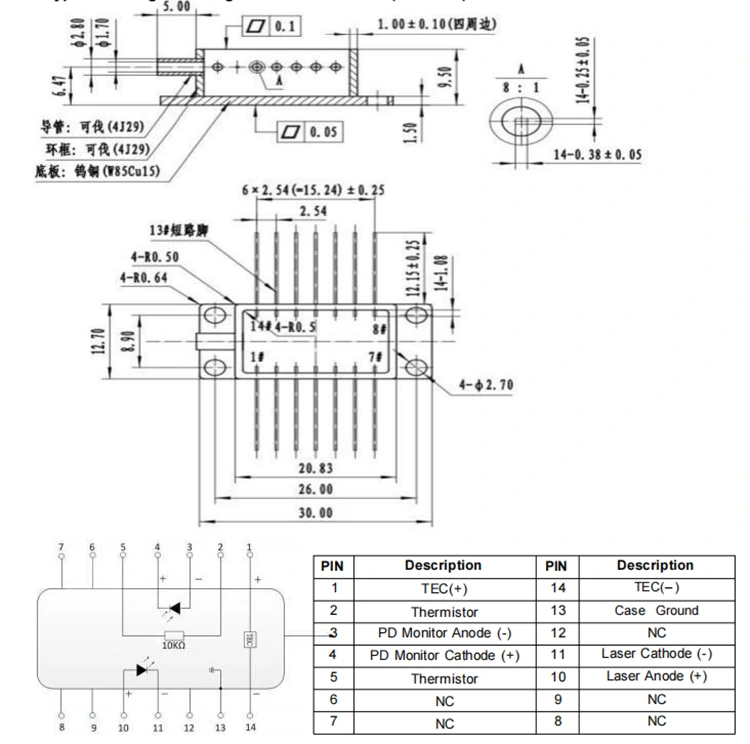

>>>Type2 pin-out

Impormasyon sa pag-order-1580nm DFB SM PM Laser Diode

hal: BFLD-1580-10SM-FA2
(Impormasyon ng order: 1580nm DFB Laser diode, 14-pin butterfly package, 10mW output power, na may SM fiber, FC/APC connector, type2 pin-out).

Datasheet at Testsheet-1580nm DFB SM PM Laser Diode

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad-1580nm DFB SM PM Laser Diode

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ng EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time-1580nm DFB SM PM Laser Diode

Produksyon: 10 araw ng trabaho. (Kung may ilan sa stock, mas mabilis itong maipadala.)

Ang internasyonal na logistik: 3-5 araw ng trabaho.

Mga Tala ng Operasyon-1580nm DFB SM PM Laser Diode

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag lagyan ng pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device na nilagyan ng mga connector, tiyaking ang device at ang fiber connector ay sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Kung ang mga pin ay nangangailangan ng paghihinang, ang temperatura ng paghihinang ay hindi dapat lumampas sa 260°C, at ang oras ng paghihinang ay hindi dapat lumampas sa 10 segundo. Ang partikular na atensyon ay dapat bayaran sa mga sumusunod: sa panahon ng proseso ng paghihinang, ang aparato ay dapat na nasa isang hindi pinagagana na estado, at ang panghinang na bakal ay dapat na maayos na pinagbabatayan.

● Bago paganahin ang device, i-activate muna ang cooler, at pagkatapos ay ilapat ang power sa maliliit na pagtaas upang maiwasang mag-overheat o maging overload ang chip.

Quality Assurance at After-Sales Service-1580nm DFB SM PM Laser Diode

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit para sa mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Mga binago o hindi kumpletong label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
