1512nm 10mW DFB 14-PIN Butterfly Laser

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1512nm 10mW DFB 14-PIN Butterfly Laser

2. Teknikal na Pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Impormasyon sa Pag-order

7. Datasheet

8. Mga tuntunin ng quote at pagbabayad

9. Lead time

10. Mga Tala sa Pagpapatakbo

11. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

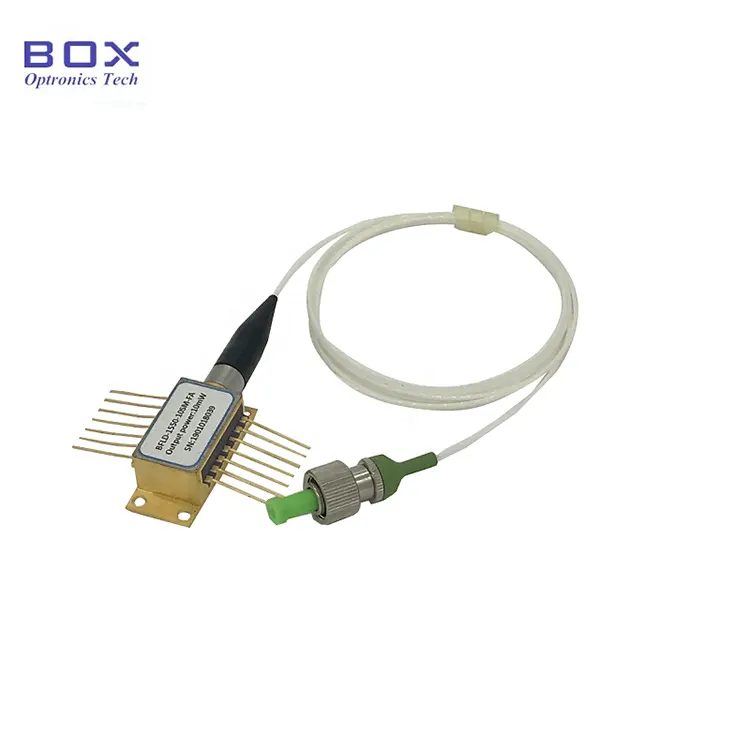

Ang 1512nm 10mW DFB 14-PIN Butterfly Laser ay gumagamit ng isang DFB single-mode chip structure na may center wavelength na 1512nm, tipikal na output power 10mW, na nagtatampok ng mataas na SMSR at mababang threshold. Tinitiyak ng built-in na TEC cooler pangmatagalang katatagan ng wavelength, na angkop para sa NH₃gas detection, optical pagsukat, pagsubaybay sa kapaligiran, at espesyal na optical sensing. Mahigpit sundin ang mga detalye ng kuryente at kumuha ng ESD at mga hakbang sa pag-alis ng init sa panahon ng paggamit para sa pangmatagalang pagiging maaasahan.

produkto Mga pagtutukoy

produkto Mga tampok

● Mababa threshold, mataas na kahusayan na output;

● Built-in thermistor, at TEC;

● Hibla uri ay maaaring SMF-28e o PM fiber;

● Mataas pagiging maaasahan, mabilis na tugon, mahusay na katatagan.

produkto Mga aplikasyon

● Pagsubaybay sa H₃ ammonia at pagtatasa ng gas;

● Optical detection at parang multo na pagsusuri;

● Pang-industriya na kapaligiran toxic gas optical detection;

● Banayad na pinagmulan para sa high-precision gas sensing at analyzer.

produkto Mga Detalye

● Package drawing at PIN-OUT Definition(Unit:mm)-1512nm 10mW DFB 14-PIN Butterfly Laser

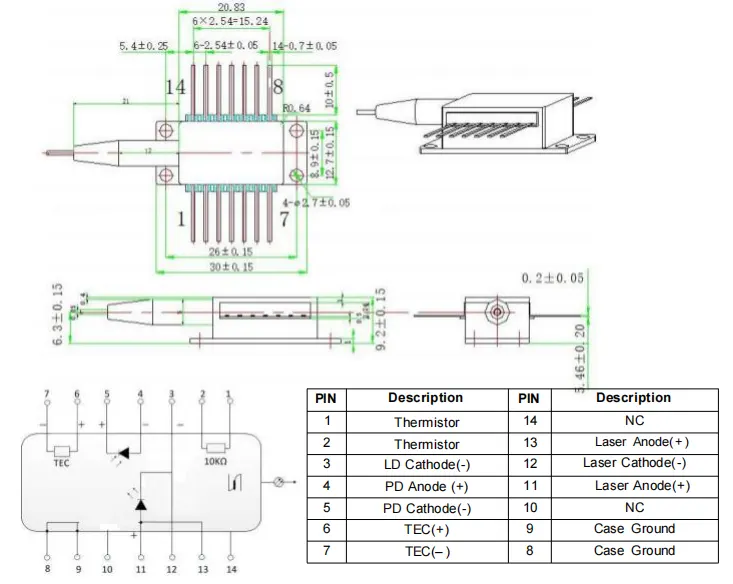

>>>Type1 pin-out

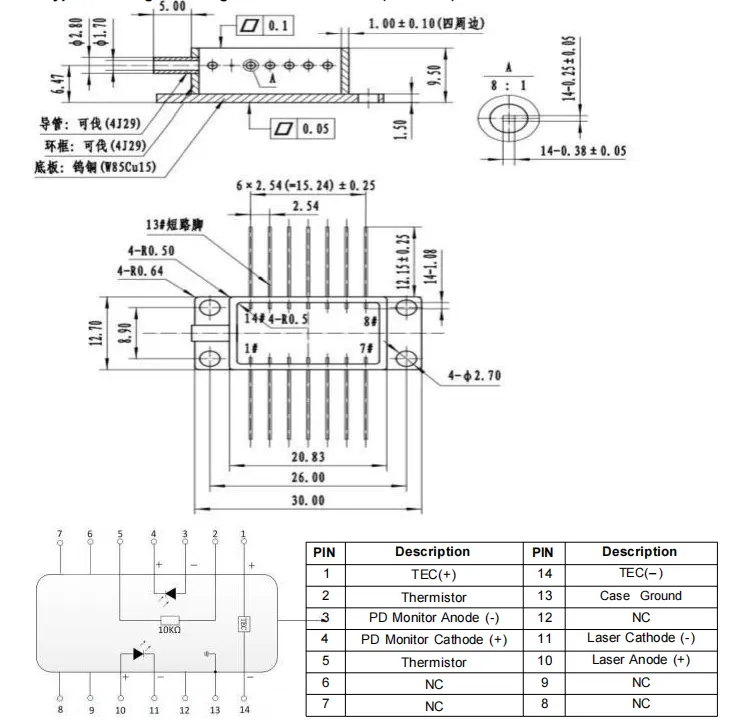

>>>Type2 pin-out

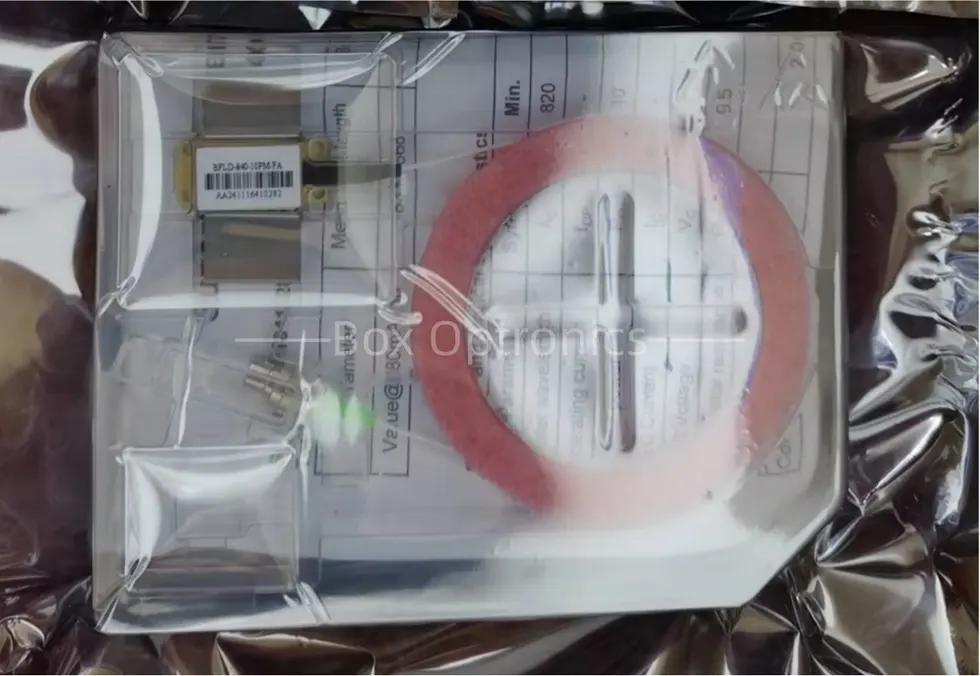

● Halimbawa ng pag-iimpake

*Standalone na aparato; walang built-in na driver (opsyonal na panlabas na driver).

Pag-order impormasyon

hal: BFLD-1512-10SM-FA2

(Impormasyon ng order: 1512nm 10mW DFB 14-PIN Butterfly Laser, na may SM fiber, FC/APC connectortype2 pin-out).

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Operasyon Mga Tala

● Kapag nagpapatakbo, naglalabas ang device na ito ng high-intensity laser beam; gawin huwag tumingin nang direkta sa fiber end face, dahil ang paggawa nito ay maaaring magdulot ng pinsala sa mata.

● Ang device na ito ay electrostatic-sensitive; samakatuwid, mahigpit na pagsunod sa anti-static na mga hakbang sa proteksyon ay kinakailangan sa panahon ng packaging, transportasyon, at paggamit. Bukod pa rito, dapat gawin ang mga pag-iingat upang maiwasan dumarami ang suplay ng kuryente, dahil ang hindi paggawa nito ay maaaring magresulta sa permanenteng pinsala sa device (hal., pagtiyak ng wastong pag-ground ng kagamitan at pagsusuot ng anti-static strap ng pulso).

● Ang mga optical fiber ay marupok; huwag gamitin ang hibla upang hilahin ang aparato. Kapag naglalagay o nag-aalis ng device mula sa socket nito, huwag i-pressure o hilahin ang manggas na matatagpuan sa likuran ng housing ng device. Para sa mga device nilagyan ng mga konektor, tiyaking pareho ang device at ang fiber connector sabay-sabay na itinataas sa panahon ng pag-install o pagtanggal.

● Bago paganahin ang lahat ng mga bahagi, i-activate muna ang cooler, at pagkatapos ay magpatuloy sa incremental power-up na mga hakbang upang maiwasan ang pag-init ng chip at labis na karga.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
