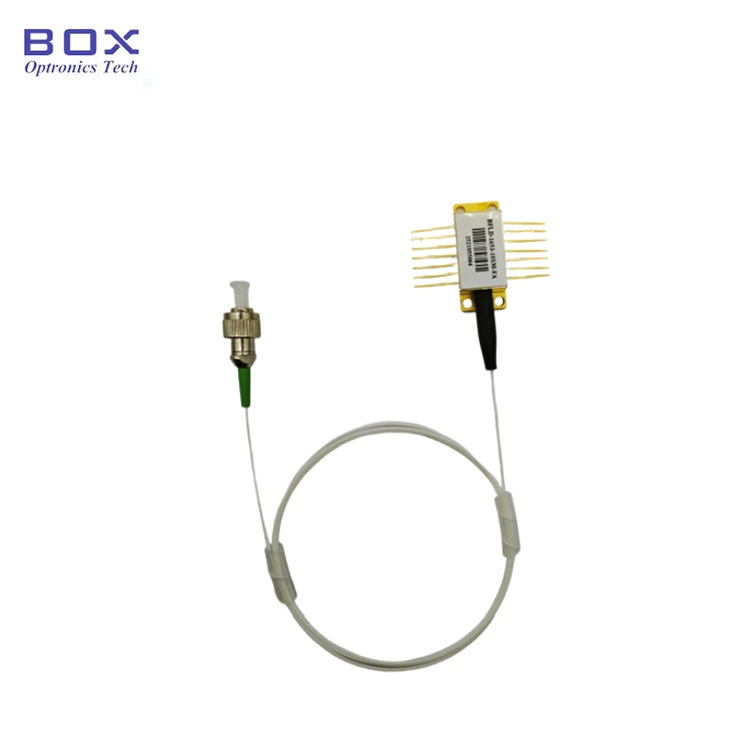

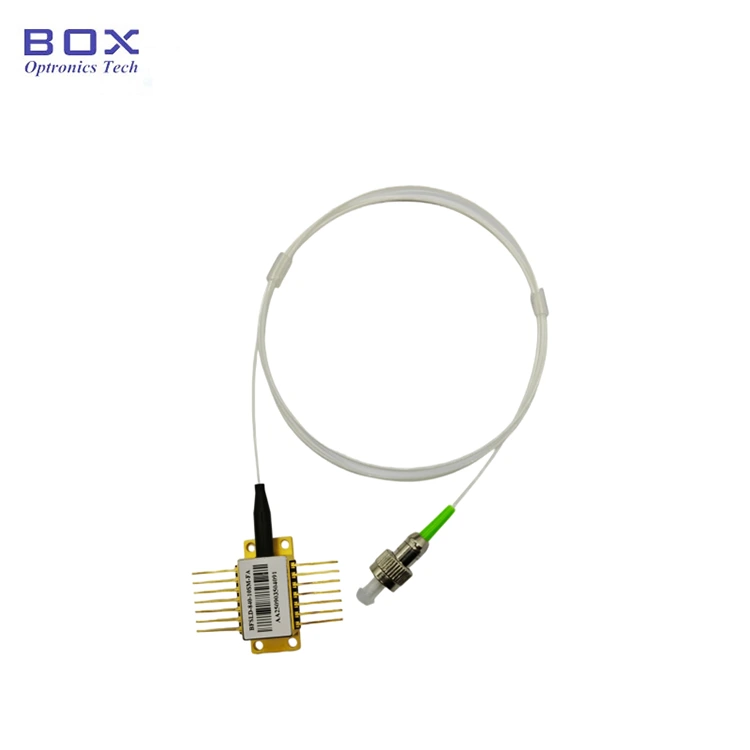

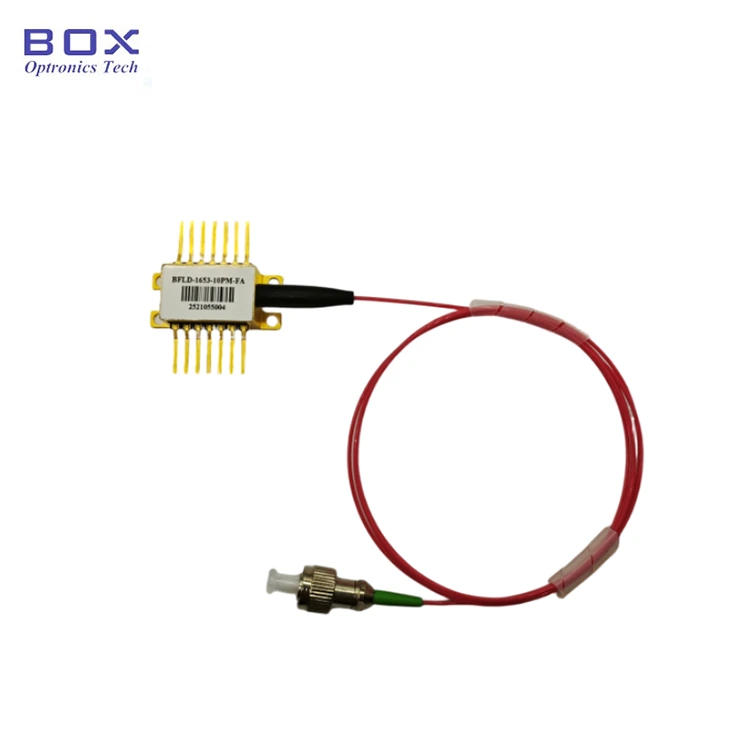

1574nm DFB Laser Diode para sa CO2 Sensing

Pangkalahatang-ideya ng Produkto-1574nm DFB Laser Diode para sa CO2 Sensing

Ang 1574nm DFB Laser Diodefor CO2 Sensing ay naghahatid ng 10mWor 20mW optical output power sa pamamagitan ng single-mode fiber o polarization-maintaining fiber withanFC/APC connector.

Nagtatampok ng makitid na spectral linewidth na 3MHz typical (FWHM) athigh side-mode suppression ratio na ≥35dB (40dB typical), ang DFB laser ay nagbibigay ng spectral purity at wavelength precision na kinakailangan para sa tunable diode laser absorption spectroscopy (TDLAS) at iba pang high-resolution na mga diskarte sa pag-detect ng gas.

Nakalagay sa isang industry-standard na 14-pin butterfly package na may dalawang pinout na opsyon sa configuration, na isinama sa isang TEC, thermistor, monitor PD, at isolator. Ang laser ay katugma sa karaniwang butterfly laser driver board at mga disenyo ng system.

Mga Pangunahing Tampok-1574nm DFB Laser Diode para sa CO2 Sensing

· Center wavelength: 1574nm (range 1573–1575nm), itinugma sa CO2 gas absorption line

· Mataas na optical output power: 10mW o 20mW

· Malawak na modulation bandwidth: 2.5GHz karaniwang (-3dB)

· Built-in na optical isolator: ≥30dB isolation

· Integrated thermoelectric cooler (TEC) at 10kΩ thermistorpara sa wavelength stabilization

· Wavelength temperature coefficient: 0.09nm/°C tipikal (15°C hanggang 35°C)

· Kasalukuyang coefficient ng wavelength: 0.01nm/mA na karaniwan para sa tuning ng wavelength

· Pamantayang industriya na 14-pin na butterfly package, Uri 1 at Uri 2 na mga opsyon sa pinout

· Mababang kasalukuyang threshold: 10mA~35mA

· Subaybayan ang photodiode na isinama para sa pagsubaybay sa kuryente

Mga Karaniwang Aplikasyon-1574nm DFB Laser Diode para sa CO2 Sensing

· CO2 gas detection at monitoring batay sa tunable diode laser absorption spectroscopy (TDLAS)

· Wavelength modulation spectroscopy (WMS) para sa high-sensitivity CO₂ at trace gas detection

· Fiber optic sensing system batay sa FBG at interferometric measurement techniques

· Pagsubok sa komunikasyon ng optical fiber at kagamitan sa pagsukat

· Pagsusuri ng hininga at mga aplikasyon para sa biomedical gas sensing

· Pananaliksik at pagpapaunlad sa mga laboratoryo ng photonics at optical sensing

· Pagsasama ng OEM sa mga gas analyzer at mga instrumento sa pagsubaybay sa kapaligiran

Mga Detalye ng Produkto-1574nm DFB Laser Diode para sa CO2 Sensing

Ganap na Pinakamataas na Mga Rating

Mga Katangian ng Electro-Optical (T = 25°C Laser Temperature)

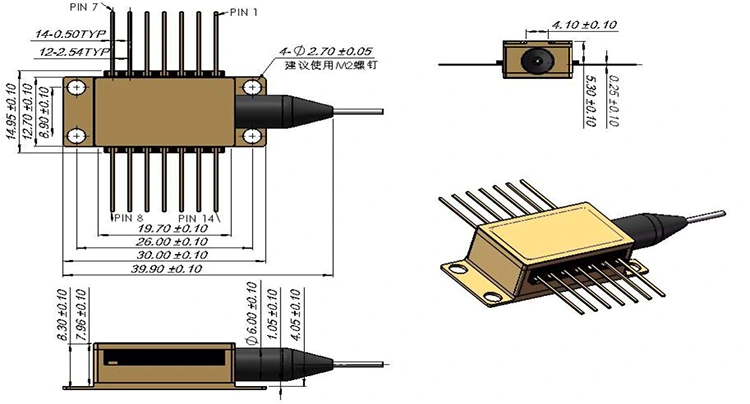

Package at Pin Definition -1574nm DFB Laser Diodefor CO2 Sensing

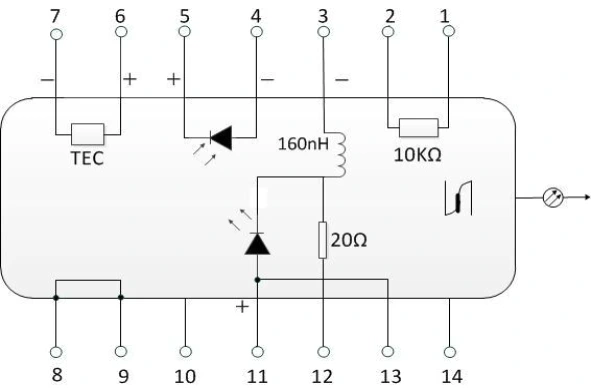

Uri ng 1 Pin Configuration

Uri ng 2 Pin Configuration

Impormasyon sa Pag-order

Model Nomenclature

BFLD - XXXX - XX - XX - XX X

Halimbawa: BFLD-1574-20PM-FA2

Mga Madalas Itanong (FAQ) -1574nm DFB Laser Diodefor CO2 Sensing

T: Paano pinapabuti ng pinagsamang TEC ang pagganap ng CO2 sensing?

A: Pinapatatag ng pinagsamang TEC at thermistor ang temperatura ng laser chip, pinapaliit ang wavelength at output power drift. Dahil ang DFB laser wavelength ay nakadepende sa temperatura, ang tumpak na thermal control ay nakakatulong na mapanatili ang pagkakahanay sa target na tampok na pagsipsip ng CO₂. Ang TEC ay nagbibigay ng coarse wavelength adjustment, habang ang fine wavelength tuning ay maaaring makamit sa pamamagitan ng injection current modulation.

T: Bakit mahalaga ang built-in na optical isolator para sa mga gas sensing system?

A: Binabawasan ng built-in na optical isolator ang optical feedback na dulot ng mga reflection mula sa fiber connections at optical components. Pinapabuti nito ang katatagan ng laser output at binabawasan ang sensitivity sa mga external na optical disturbance, na lalong mahalaga para sa high-sensitivity TDLAS at WMS gas detection system.

T: Maaari ba akong makakuha ng custom na wavelength para sa ibang uri ng gas?

A: Oo, nagbibigay ang Box Optronics ng DFB laser source sa mga wavelength na na-optimize para sa iba't ibang gas sensing application, kabilang ngunit hindi limitado sa CO2 (1574nm), CH4 (1653nm), H2O (1392nm), at O2 (760nm). Sinusuportahan din namin ang mga wavelength ng channel ng CWDM at DWDM para sa mga aplikasyon sa komunikasyon. Makipag-ugnayan sa amin sa iyong partikular na mga kinakailangan sa wavelength at susuriin ng aming engineering team ang pagiging posible.

T: Anong drive at control circuitry ang kinakailangan para sa laser na ito?

A: Ang 1574nm DFB laser ay nangangailangan ng laser diode driver na may naaangkop na kasalukuyang paglilimita, temperatura controller para sa pinagsamang TEC, at opsyonal na modulation input para sa wavelength na pag-scan sa mga TDLAS application. Maaaring gamitin ang monitor photodiode para sa awtomatikong power control (APC).

Mga Kaugnay na Produkto -1574nm DFB Laser Diodefor CO2 Sensing

· High-power 1653.7nm 40mW DFB Butterfly Laser - DFB laser source para sa methane detection, environmental monitoring, at industrial safety applications

· 1683nm 10mW Fiber Coupled Laser -Extended-wavelength na DFB lasers para sa CH₄ absorption spectroscopy at high-sensitivity na mga aplikasyon ng gas sensing

· 1392nm 10mW DFB Butterfly Laser Diode - idinisenyo para sa water vapor absorption spectroscopy at mga sistema ng pagsukat ng halumigmig

· 1mm InGaAs PIN Photodiode TO46 - High-sensitivity 900-1650nm photodetector para sa pag-detect ng signal ng absorption ng gas at optical power monitoring

· C-band Tunable Laser Module - laser source para sa spectroscopy, FBG interrogation, at optical characterization

Datasheet at Testsheet -1574nm DFB Laser Diodefor CO2 Sensing

datasheet

testsheet
