1550nm 1W Fiber Coupled Laser

Talaan ng mga Nilalaman

1. Pagpapakilala ng 1550nm 1W Fiber Coupled Laser

2. Mga Detalye ng Produkto

3. Mga Tampok

4. Mga aplikasyon

5. Mga Detalye ng Produkto

6. Impormasyon sa Pag-order

7. Datasheet at testsheet

8. Mga tuntunin ng quote at pagbabayad

9. Gabay sa Operasyon

10. Mga Tala sa Operasyon at Pagpapanatili

11. Quality Assurance at After-Sales Service

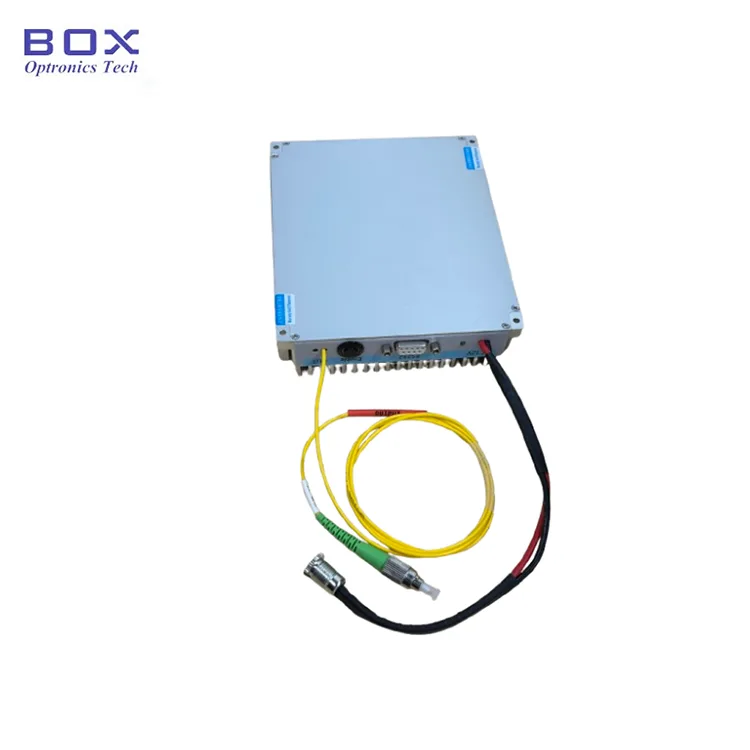

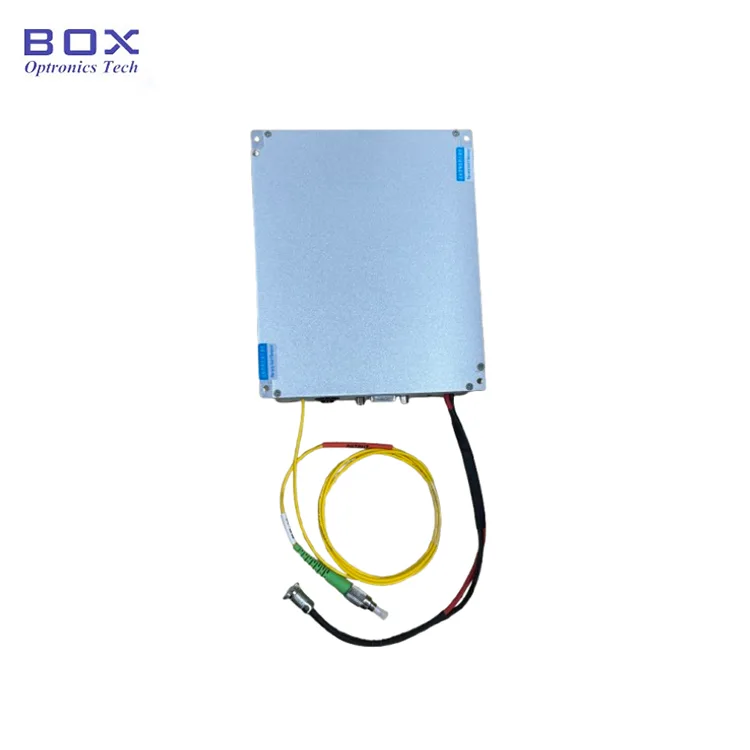

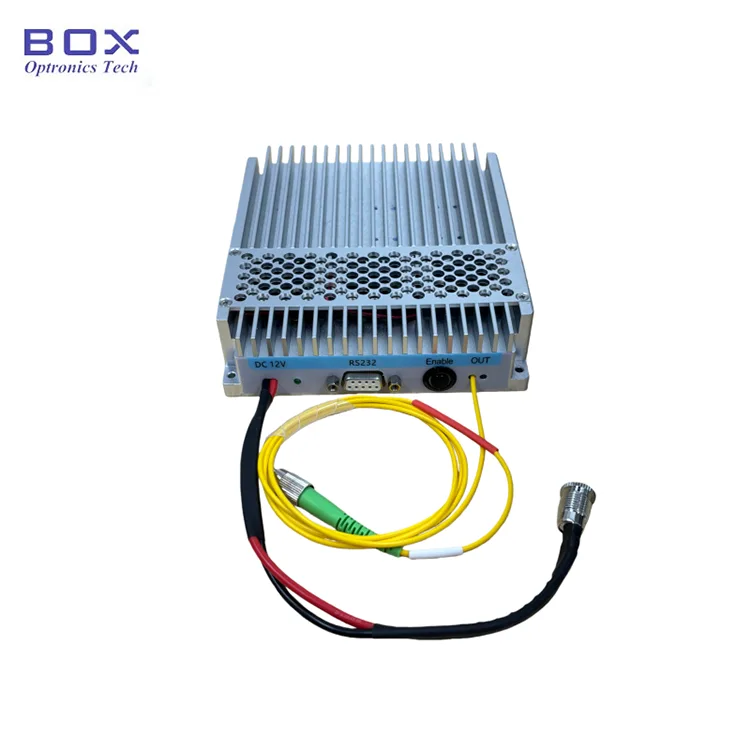

Panimula ng Produkto-1550nm 1W Fiber Coupled Laser

Ang 1550nm 1W Fiber Coupled Laser ay gumagamit ng DFB seed laser na sinamahan ng isang high-power gain optical module upang makamit ang single-wavelength, high-power na laser output. Nagtatampok ito ng mataas na katumpakan ng wavelength at isang mataas na side-mode suppression ratio. Kasama sa mga opsyon ang single-mode o polarization-maintaining fiber; nag-aalok ang unit ng mataas na output power na may adjustable current, agarang paglabas ng liwanag sa power-up, at user-friendly na operasyon, na ginagawa itong perpekto para sa paggamit ng laboratoryo ng mga mananaliksik.

Mga Detalye ng Produkto-1550nm 1W Fiber Coupled Laser

Mga Tampok ng Produkto-1550nm 1W Fiber Coupled Laser

● DFB seed + high-power gain stage architecture pagbabalanse ng linewidth at power;

● Pambihirang katatagan ng kuryente para sa mahabang tagal ng tuluy-tuloy na operasyon;

● SM at PM fiber na mga opsyon para sa flexible system integration;

● Benchtop at module packages para sa lab at OEM integration;

● 10%–100% tuloy-tuloy na pagsasaayos ng kuryente.

Mga Application ng Produkto-1550nm 1W Fiber Coupled Laser

● magkakaugnay na pagsubok at pananaliksik sa optical na komunikasyon;

● Nonlinear optics at supercontinuum generation;

● LiDAR transmitter light source;

● Fiber amplifier pumping at makakuha ng characterization.

Mga Detalye ng Produkto-1550nm 1W Fiber Coupled Laser

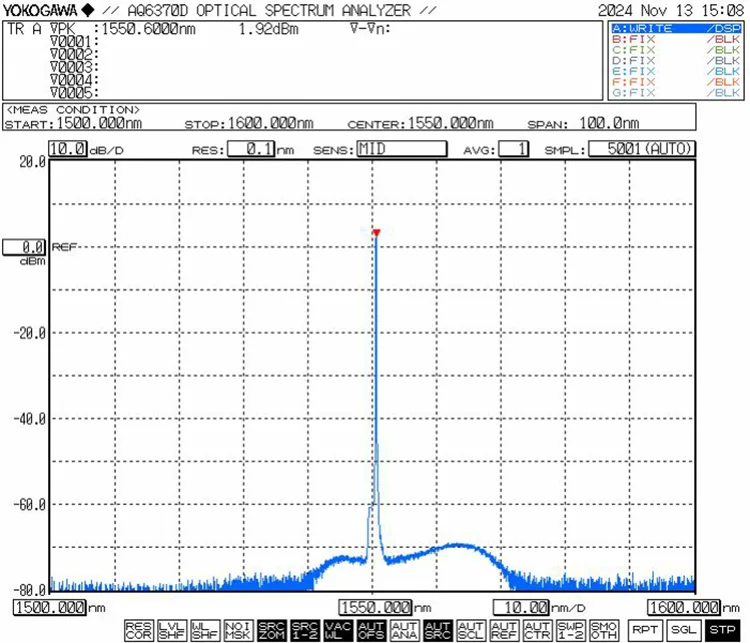

● Karaniwang Kurba ng Katangian: λ= 1550 nm, Linewidth ≤3MHz, Pavg= 20W

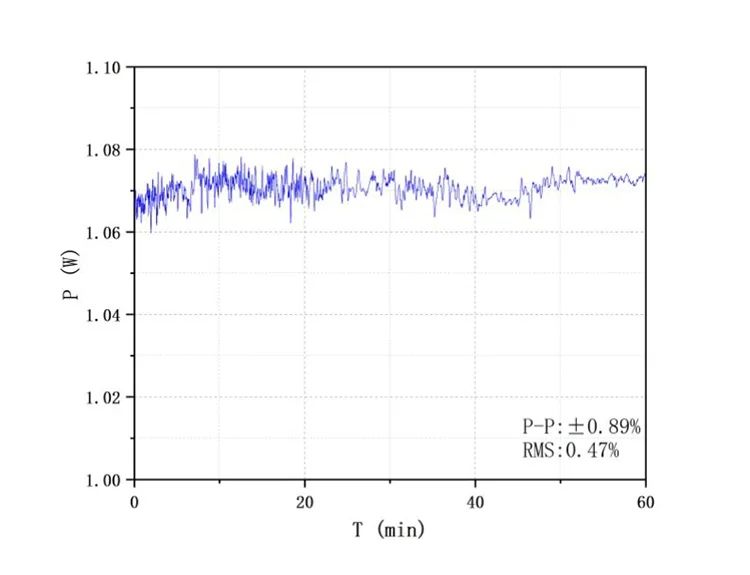

● Laser Power at Power Stability (Power Stability Test@1W)

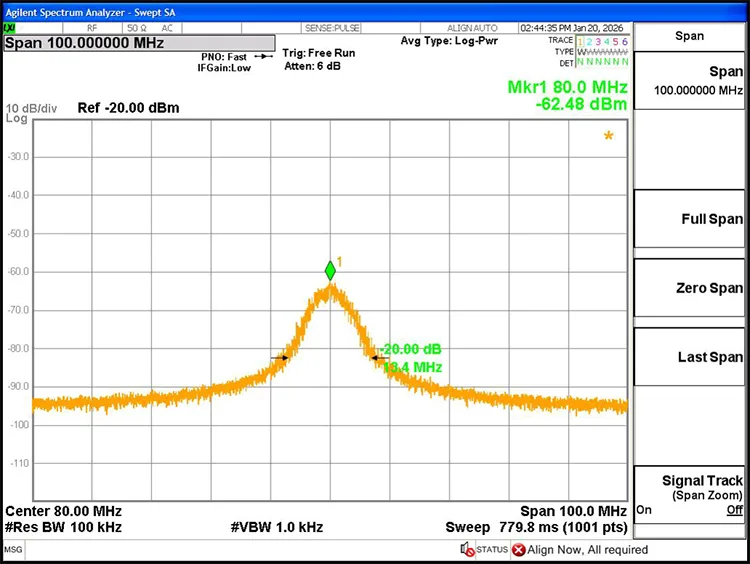

● Laser Linewidth@3dB: 0.67MHz

Impormasyon sa pag-order-1550nm 1W Fiber Coupled Laser

hal: HFL-1550-30-PM-M31

(Impormasyon ng order: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) output power, PM1550fiber, module package).

Datasheet at Testsheet-1550nm 1W Fiber Coupled Laser

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad-1550nm 1W Fiber Coupled Laser

● Mga tuntunin ng quote

(1) EXW

(2) DAP

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Mga Hakbang sa Operasyon-1550nm 1W Fiber Coupled Laser

Hakbang 1. Pag-unpack: Bago mag-assemble, tingnan kung kumpleto ang lahat ng accessories.

● Mga Karaniwang Accessory

Hakbang 2. Power supply: Gumagamit ang power port ng karaniwang interface ng DC5.5×2.1mm. Gamitin lang ang orihinal na katugmang power adapter (DC5V o DC12V). Maaaring masira ng hindi wastong power adapter ang pinagmumulan ng ilaw. Ang isang hugis-U na connector na power cable para sa pagkonekta sa isang switch power supply ay available kapag hiniling sa panahon ng pagbili.

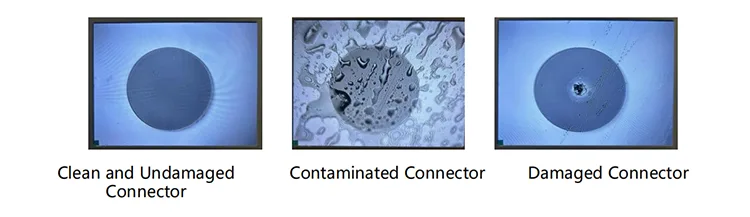

Hakbang 3. Pagkonekta ng output fiber: Alisin ang takip ng alikabok mula sa fiber connector, siyasatin ang dulo ng mukha para sa kontaminasyon o pinsala, at tiyaking kalinisan bago kumonekta sa iba pang fiber device o test equipment. Para sa mga high-power na modelo, inirerekomenda ang fusion splicing.

Setp4. Kumonekta sa host computer: Gamitin ang kasamang USB-RS232 serial data cable para ikonekta ang module sa computer. I-install ang nakalaang serial driver (na ibinigay ng Box Optronics) para paganahin ang komunikasyon. Kung wala ang driver, hindi makakonekta ang host software sa module.

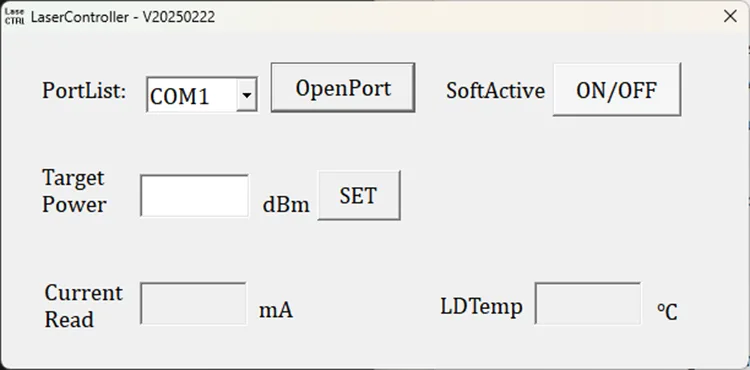

Hakbang 5. Control software: Ang host software ay nagbibigay-daan sa pagsasaayos ng output power at pagkontrol ng laser output sa pamamagitan ng "SoftActive" na button (tingnan ang interface diagram sa ibaba). Ang software ay nagpapakita ng set pump current, output power, at temperature monitoring status

Hakbang6. Pagkatapos gamitin, i-click ang close button, i-off ang power supply, at idiskonekta ang fiber connection.

Mga Tala sa Operasyon at Pagpapanatili-1550nm 1W Fiber Coupled Laser

● Iwasan ang madalas na pagsasaksak/pag-unplug ng mga fiber connector para maiwasan ang pag-ipon ng alikabok at pagkasira ng dulo ng mukha.

● Linisin ang mga fiber connector gamit ang lint-free na punasan at siyasatin gamit ang fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla nang walang kapangyarihan upang maiwasan ang pagkasunog sa dulo ng mukha. Takpan ang mga hindi nagamit na konektor na may mga takip ng alikabok.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; mag-imbak sa isang tuyo na lugar.

● Kapag gumagamit ng pangmatagalan, ilagay ito sa isang heat sink.

Quality Assurance at After-Sales Service-1550nm 1W Fiber Coupled Laser

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit para sa mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, ibibigay ang mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, pinananatili ng Box Optronics ang karapatan na tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod na kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Mga binago o hindi kumpletong label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
