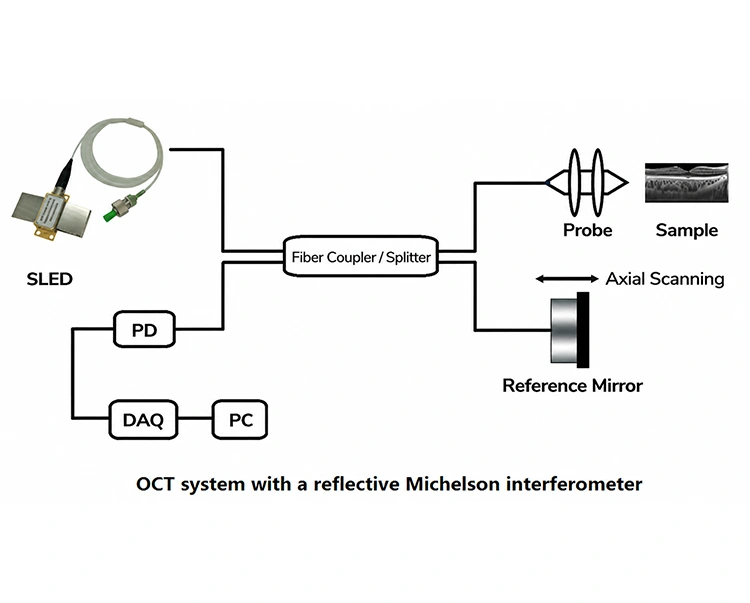

(1) Ang liwanag na inilalabas ng broadband, low-coherence source (gaya ng SLED) ay nahahati sa dalawang beam ng beam splitter (o fiber coupler), na pumapasok sa reference arm at sa sample na braso, ayon sa pagkakabanggit.
(2) Ang liwanag sa reference arm ay naaaninag pabalik ng salamin.
(3) Pagkatapos na liwanagan ng liwanag sa sample arm ang tissue o materyal na sinisiyasat, bumabalik ang backscattered na liwanag mula sa iba't ibang kalaliman.
(4) Ang dalawang beam ay muling pinagsama sa beam splitter; ang isang interference signal ay nabubuo lamang kapag ang optical path difference sa pagitan ng dalawang arm ay nasa loob ng coherence length ng light source. Tinitiyak ng maikling haba ng pagkakaugnay na ito ang mataas na resolution ng axial ng system.
(5) Sa pamamagitan ng pag-scan sa posisyon ng reference mirror o paggamit ng frequency sweeping upang makakuha ng mga interference signal, maaaring buuin muli ng system ang two-dimensional o three-dimensional na tomographic na larawan ng sample na layer sa pamamagitan ng layer.
|
Component |
Paglalarawan ng Function |
|

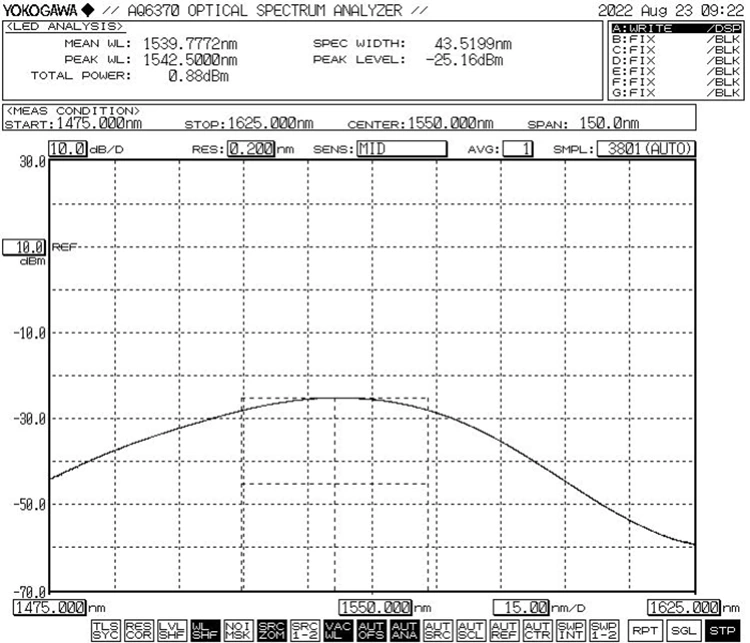

SLED Light Source |
Nagbibigay ng broadband na low-coherence light, nagsisilbing pangunahing pinagmumulan ng liwanag para sa OCT system upang makamit ang mataas na resolution ng axial; karaniwang gumagana sa malapit-infrared na banda na 800–1550 nm. |
|
Fiber Coupler / Splitter |
Hinahati ang pinagmumulan ng liwanag sa isang sample na braso at isang reference na braso, at pinagsasama ang mga echo signal mula sa magkabilang braso patungo sa detector. |
|
Probe |
Itinutuon ang light beam sa ibabaw o loob ng sample, at nangongolekta ng back-reflected / back-scattered optical signal mula sa iba't ibang lalim. |
|
Reference Mirror |
Nagbibigay ng matatag na reference na optical path. Binabago nito ang haba ng optical path ng reference arm sa pamamagitan ng tumpak na pag-scan ng axial, napagtanto ang pagtutugma ng signal ng interference na may naaninag na liwanag mula sa iba't ibang lalim ng sample, at nakumpleto ang pag-scan na nalutas sa lalim. |
|
PD |
Nakakakita ng interference optical signal mula sa sample na braso at reference na braso. |
|
Data Acquisition System (DAQ) |
Kino-convert ang mga photoelectric signal sa mga digital na signal para sa real-time na pagproseso at pag-iimbak ng computer. |
|
PC |
Pinoproseso ang mga nakuhang signal ng interference sa pamamagitan ng mga algorithm tulad ng Fast Fourier Transform (FFT), at nagre-reconstruct ng high-resolution na 2D o 3D tomographic na larawan ng sample. |

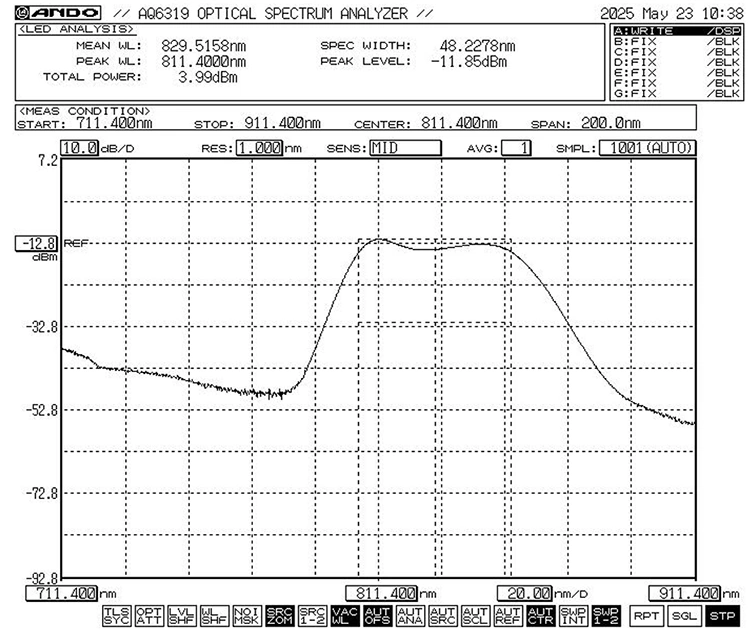

840nm 20mW SLED Broadband Light Source
1060nm 1064nm SLD Light Source
Q1: Anong wavelength (sa nm) ng SLD broadband light source ang karaniwang ginagamit sa OCT?
A1: Biomedical Imaging → 800–1060nm;
Industrial Inspection/Fiber Optics Applications → 1300–1550nm.
Q2: Nangangailangan ba ng isolator ang isang SLED broadband light source?
A2: Para sa mga pang-industriyang aplikasyon, kinakailangang independiyenteng masuri ang laki ng nasasalamin na optical power; kung kinakailangan, maaaring kailanganin ang maraming isolator.
Q3: Ang mga pinagmumulan ng ilaw ng SLD na ibinigay mo ba ay may kasamang built-in na circuit ng driver?
A3: Oo, nag-aalok kami ng mga modular na solusyon na nagsasama ng laser chip, driver circuit, at (opsyonal) ng fiber coupler. Nagbibigay-daan ito para sa direktang paggamit o karagdagang pagsasama ng system nang hindi nangangailangan ng customer na kumonekta sa isang panlabas na driver.
-
