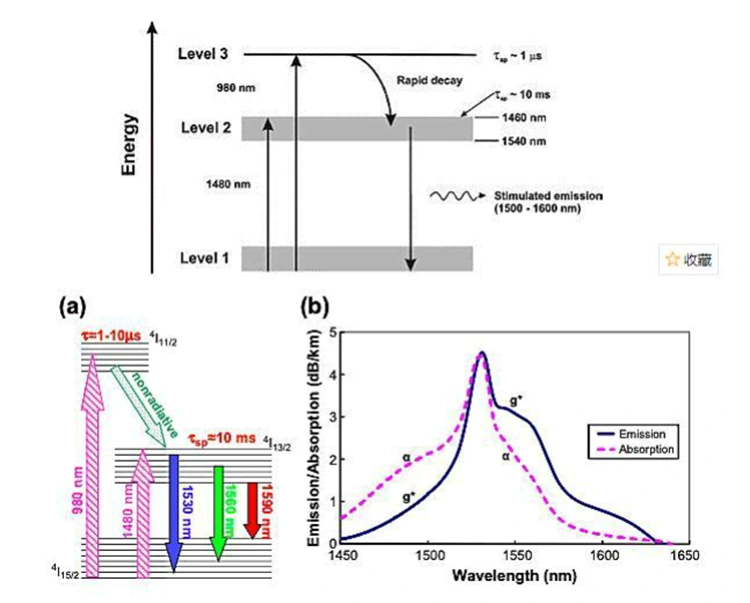

● Ang enerhiya ay ini-inject sa erbium-doped fiber gamit ang 980 nm o 1480 nm na pinagmumulan ng pump, nakakapanabik na ground-state na erbium ions (Er³⁺) sa mas mataas na antas ng enerhiya; ang mga ion na ito ay mabilis na nakakarelaks sa isang metatable na estado, sa gayon ay nakakamit ang isang pagbaligtad ng populasyon.
● Kapag ang isang 1550 nm signal light ay dumaan sa erbium-doped fiber, nagti-trigger ito ng isang stimulated na proseso ng paglabas; nagiging sanhi ito ng mga metastable na erbium ions (Er³⁺) na lumipat pabalik sa ground state, na naglalabas ng magkakaugnay na mga photon na kapareho ng signal light, at sa gayon ay nakakamit ang exponential amplification ng signal power (sa small-signal regime).
● Sa pamamagitan ng paggamit ng erbium-ytterbium co-doped fibers na sinamahan ng multimode pump combining technology, ang saturated output power ay maaaring makabuluhang pahusayin (naabot ang power level ng ilang watts), at sa gayon ay nakakatugon sa mga kinakailangan ng ultra-long-distance submarine cable, high-power CATV system, at high-density transmission scenario.
|

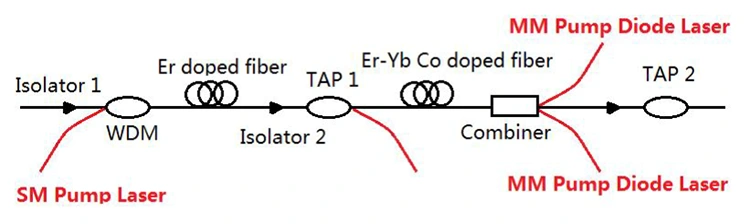

Component |
Paglalarawan |
|
Optical Isolator |
Nagsasagawa ng mga optical signal sa isang direksyon, pinipigilan ang nasasalamin na liwanag na magdulot ng self-oscillation, at pinoprotektahan ang source ng pump at ang stability ng signal link. |
|
WDM Coupler |
Mahusay na pinagsasama ang single-mode (SM) 980/1480 nm pump light at 1550 nm signal light sa erbium-doped fiber para sa sabay-sabay na pagpapadala ng enerhiya at signal. |
|
Er-doped Fiber |
Ang core gain medium na nagpapalakas ng optical signal sa pamamagitan ng energy level transition ng erbium ions, na tinutukoy ang basic gain at noise performance. |
|
I-tap ang Splitter |
Tina-tap ang bahagi ng optical signal nang real time para sa power monitoring nang hindi naaapektuhan ang pangunahing link, na nagpapagana ng system status visualization. |
|
Er-Yb Co-doped Fiber |
Pinapabuti ang kahusayan sa pagsipsip ng bomba at puspos na lakas ng output, na angkop para sa mga high-power at long-haul na amplification application. |
|
Combiner |
Mag-asawang multi-mode (MM) pump light na may pre-amplified signal light para magkaroon ng high-power pump injection at mapahusay ang post-stage gain; malawakang ginagamit sa mga high-power na disenyo ng EYDFA. |
|
PumpLaserSource |
Nagbibigay ng enerhiya ng paggulo sa 980 nm / 1480 nm: • 980 nm pump: mababang ingay, mataas na kahusayan, angkop para sa medium- at short-haul na mga aplikasyon • 1480 nm pump: mas mataas na saturation power, na angkop para sa ultra-long-haul at submarine cable applications • Multi-mode pump: angkop para sa mga kinakailangan sa high-power amplification |
980nm TEC-Cooled Pump Laser Diode
980nm Pump Diode Laser Module na may Built-in na Drive Circuits
C-band Erbium-doped Fiber Booster Amplifier
1457nm Raman Pump Laser Source
Q1: Ano ang mga pakinabang ng 980 nm pumping at 1480 nm pumping ayon sa pagkakabanggit?
A1: Mga kalamangan ng 980 nm pumping: mataas na kahusayan ng conversion ng pump at mas mababang ingay. Ito ang pangunahing pagpipilian para sa mga low-to medium-power na EDFA, na malawakang ginagamit sa mga metropolitan area network, access network, at ilang data center interconnection scenario.
Mga kalamangan ng 1480 nm pumping: mas mataas na pump quantum efficiency at mas mataas na single-device na output power, na makabuluhang nagpapabuti sa saturated output power. Ito ang pangunahing pumping solution para sa mga high-power na EDFA, lalo na angkop para sa mga ultra-long-haul backbone network, submarine optical cable, at high-capacity long-distance transmission scenario.
Q2: Ano ang pagkakaiba sa pagitan ng single-mode at multi-mode EDFA?
A2: Ang lahat ng mga pangunahing EDFA sa industriya ay mga single-mode na EDFA; walang mga produktong multi-mode na EDFA na mabubuhay sa komersyo. Ang mga single-mode na EDFA ay partikular na idinisenyo para sa single-mode fiber system, na tumutugma sa mababang-loss na katangian ng single-mode fiber. Pangunahing ginagamit ang mga ito para sa malayuang optical transmission at nagsisilbing pangunahing bahagi sa telekomunikasyon at long-distance data center transmission. Ang multi-mode fiber ay angkop lamang para sa short-distance transmission na humigit-kumulang 100 metro, na may mataas na transmission loss at multipath dispersion. Para makakuha ng kompensasyon sa mga sitwasyong panandalian, mas pinipili ang maliliit na semiconductor optical amplifier (SOA) sa halip na mga EDFA.
Q3: Nakakaapekto ba ang hanay ng wavelength sa pagganap ng EDFA?
A3: Oo, ang wavelength ay nakakaapekto sa pagganap ng EDFA. Ang mga EDFA ay pangunahing gumagana sa C-band at L-band, na nakasentro sa humigit-kumulang 1550 nm. Sa loob ng idinisenyong hanay, nagbibigay sila ng flat gain at mababang ingay; lampas sa saklaw, bumababa ang nakuha at tumataas ang ingay. Para matiyak ang performance ng EDFA, pakitiyak na ang hanay ng wavelength ng amplifier ay tumutugma sa mga kinakailangan ng system.
-
