C-band ASE Broadband Light Source Micro-Module

Talaan ng mga Nilalaman

1. Panimula ng C-band ASE Broadband Light Source Micro-Module

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Mga hakbang sa pagpapatakbo

7. Impormasyon sa Pag-order

8. Datasheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

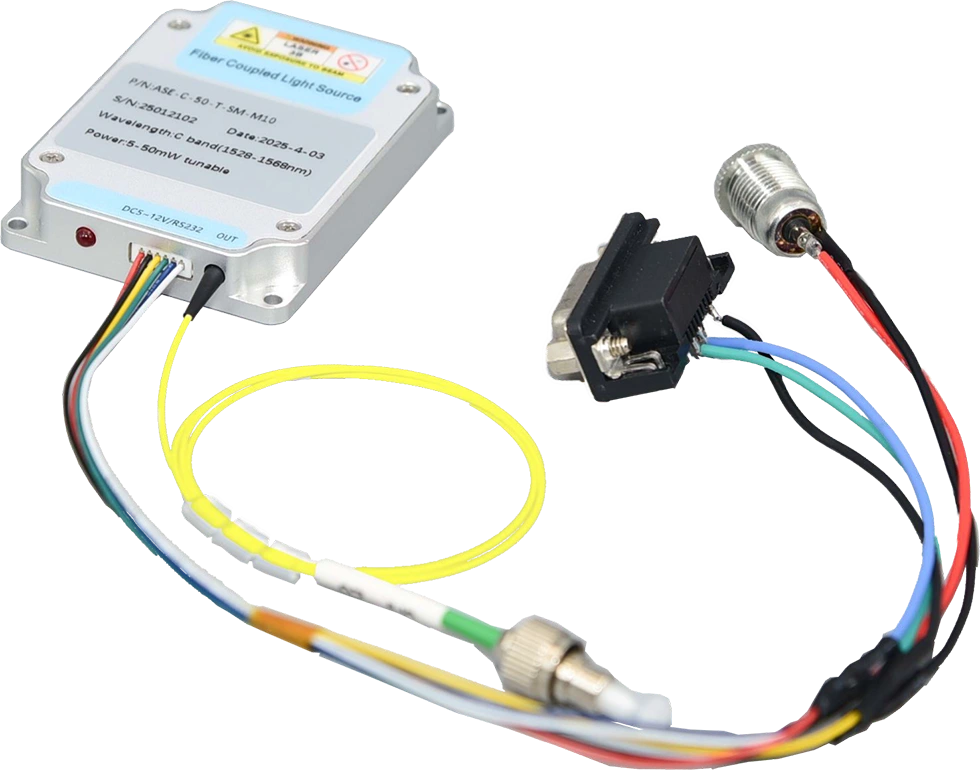

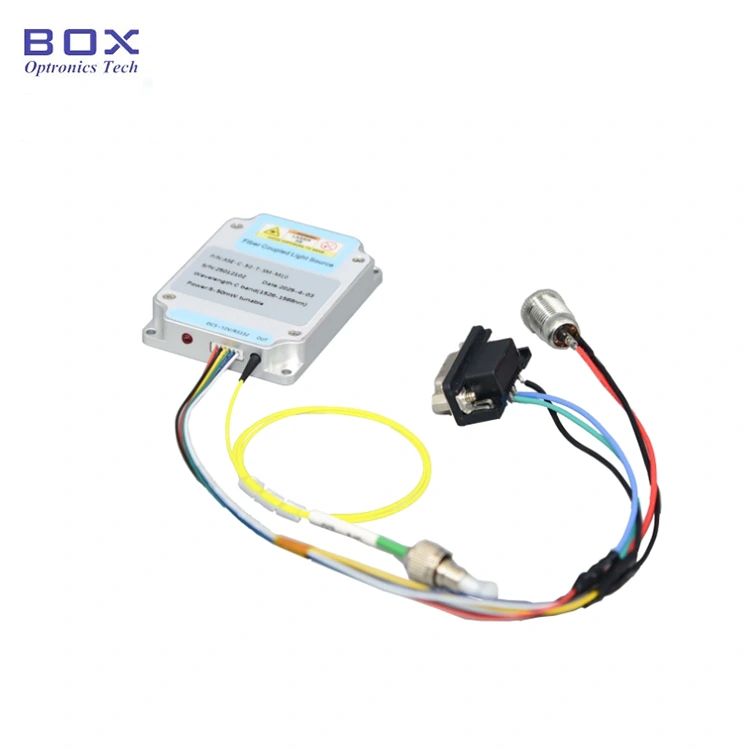

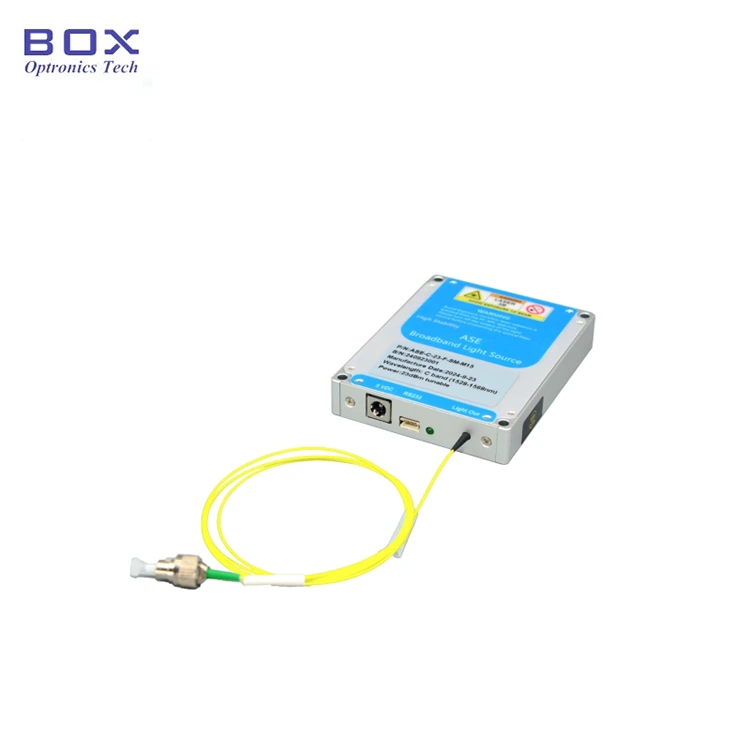

Panimula ng Produkto

Ang C-band ASE Broadband Light Source Micro-Module ay dinisenyo para sa mga application na nangangailangan ng compact size, broadband spectrum, at mataas katatagan ng output. Nagtatampok ng ultra-maliit na bakas ng paa, ito ay perpekto para sa space-constrained system habang pinapanatili ang mahusay na optical performance. Ang Sinusuportahan ng module ang RS232 o TTL control, na may 10/20/50mW na nakapirming output na kapangyarihan. Pakiusap gamitin nang may kontrol na temperatura at halumigmig, tiyakin ang mahusay na pagwawaldas ng init, at iwasan labis na karga ng output.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Ultra maliit na sukat 50*50*15mm;

● Mataas na katatagan 10/20/50mW output power;

● Spectral flatness ≤2dB;

● Sinusuportahan ang RS232 / TTL na kontrol para sa madaling pagsasama.

1. Mga Application ng Produkto-C-band ASE Broadband Light Source Micro-Module

● Pagsubok ng bahagi ng optical;

● Optical na komunikasyon R&D;

● Fiber optic sensing.

produkto Mga Detalye

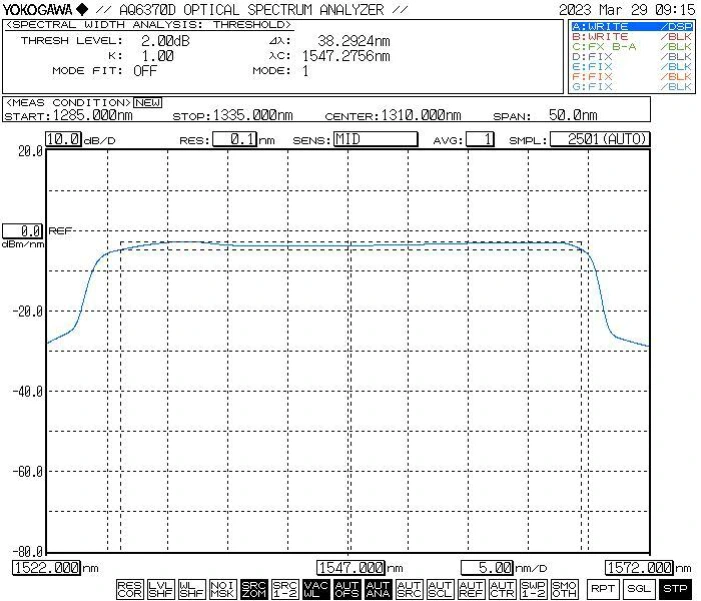

● Karaniwang spectrum

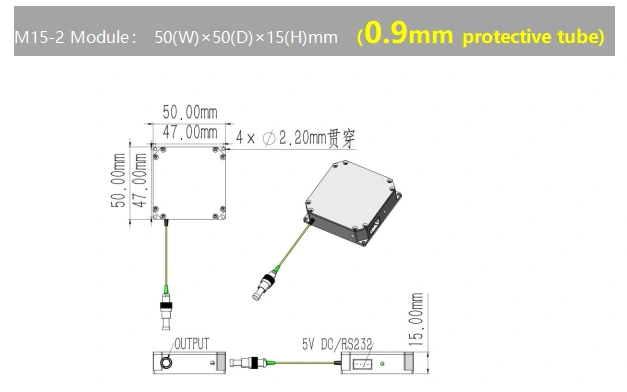

● Dimensyon(mm): micro-module

Operasyon Mga hakbang

Step1.Unpacking

Bago mag-assemble, suriin kung kumpleto ang lahat ng mga accessory.

Step2.Ikonekta ang Power at Fiber Patch Cord

I-on ang power supply; ikonekta ang light source output port gamit ang isang fiber patch cord.

Step3. I-activate ang Light Source

I-on ang power supply ng light source. Tandaan: Sa yugtong ito, ang kasalukuyang tumatakbo at kapangyarihan ay tumutugma sa mga parameter na itinakda ng host computer sa panahon ng pinakabagong shutdown; kung kinakailangan ang pagsasaayos, ang mga ito maaaring baguhin ang mga setting sa pamamagitan ng software. Babala: Ito ay mahigpit na ipinagbabawal upang ikonekta o idiskonekta ang mga fiber optic connectors habang ang pinagmumulan ng ilaw ay aktibo.

Setp4.Shut Down

Pagkatapos gamitin, idiskonekta ang power cord.

Pag-order impormasyon

hal: ASE-C-20-SM-MC

(Impormasyon ng order: C-band ASE Broadband Light Source Micro-Module, 20mW output power, na may SM fiber, micro-module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet

Datasheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Iwasan ang madalas na pagsasaksak/pag-unplug ng fiber connectors upang maiwasan akumulasyon ng alikabok at pinsala sa dulo ng mukha.

● Linisin ang mga fiber connector gamit ang isang lint-free na punasan at siyasatin gamit ang a fiber end-face detector bago kumonekta. Palaging ikonekta/idiskonekta ang mga hibla walang kapangyarihan upang maiwasan ang pagsunog sa dulo ng mukha. Takpan ang mga hindi nagamit na konektor na may mga takip ng alikabok.

● Itago ang kagamitan sa isang tuyo, walang moisture na kapaligiran.

2. Quality Assurance at After-Sales Service-C-band ASE Broadband Light Pinagmulan ng Micro-Module

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
