C-band Low Flatness ASE Broadband Light Source

Talaan ng mga Nilalaman

1. Panimula ng C-band Low Flatness ASE Broadband Light Source

2. Teknikal Mga pagtutukoy

3. Mga Tampok ng Produkto

4. Mga Karaniwang Aplikasyon

5. Mga detalye ng produkto

6. Mga hakbang sa pagpapatakbo

7. Impormasyon sa Pag-order

8. Datasheet at testsheet

9. Mga tuntunin ng quote at pagbabayad

10. Lead time

11. Mga Tala sa Pagpapatakbo at Pagpapanatili

12. Quality Assurance at Serbisyong After-Sales

Panimula ng Produkto

Ito ay isang hindi magkakaugnay na C-band Low Flatness ASE Broadband Light Source, na kung saan ay ang spontaneous emission na nabuo ng a semiconductor laser sa isang erbium-doped quartz fiber, na may 1526~1566nm spectral coverage at 10/20/30/50mW output power. Kasama ang kumpletong hanay ng mga accessory; ibinigay na manwal ng gumagamit. Ito ay angkop para sa fiber optic pagsubok ng device, FBG grating production, medical imaging, atbp. Mangyaring kunin pag-iingat laban sa kahalumigmigan, alikabok, at kaagnasan; ito ay dapat na naka-imbak sa isang tuyo lugar.

produkto Mga pagtutukoy

Mga Tampok ng Produkto

● Cose epektibo;

● Malawak na spectrum;

● Mataas katatagan output kapangyarihan.

Mga Application ng Produkto

● Optical fiber sensing;

● Medikal imaging;

● Pagsubok ng fiber optic device.

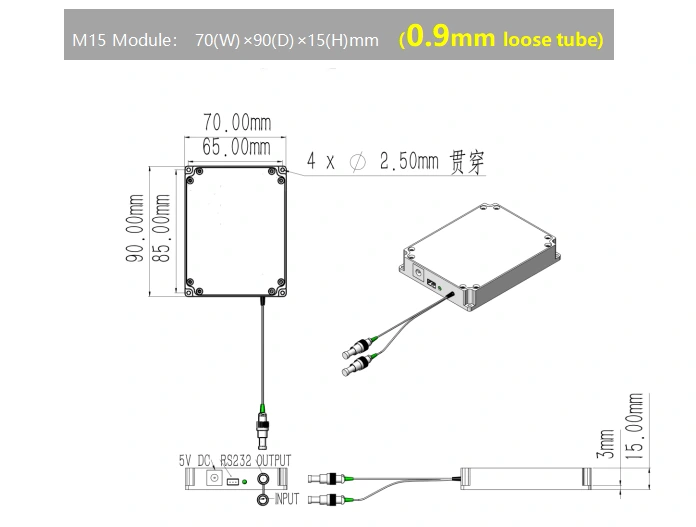

produkto Mga Detalye

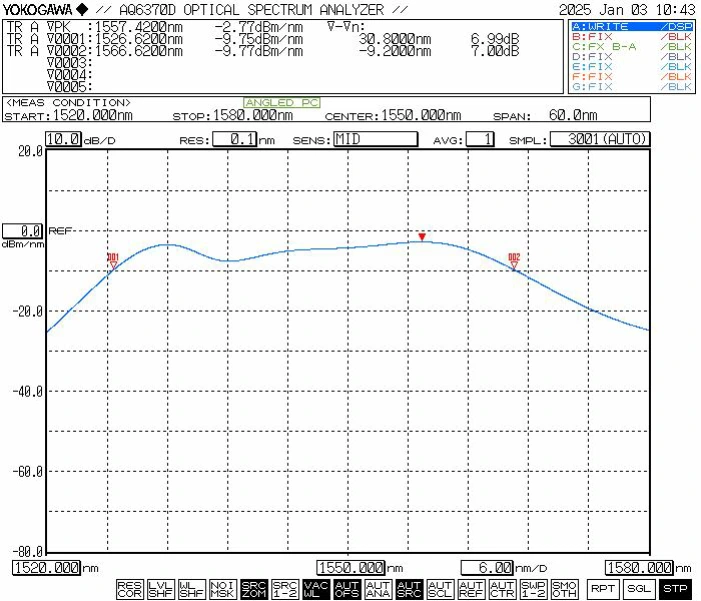

● Karaniwang spectrum

● Mga Karaniwang Accessory

Operasyon Mga hakbang

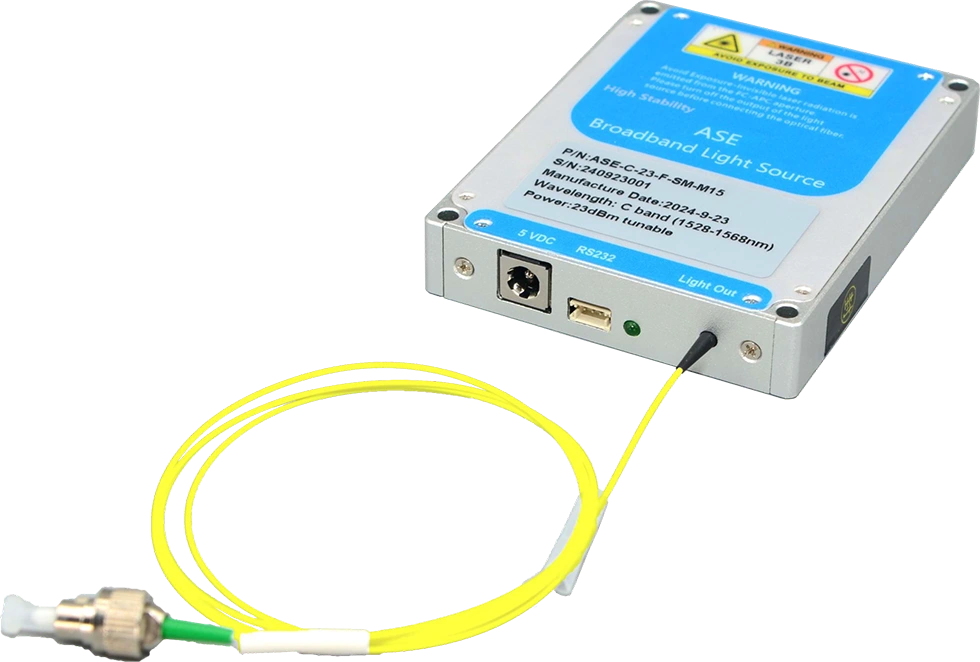

Hakbang 1. Hitsura: Mula kaliwa hanggang kanan- kapangyarihan port, ZH2.54 (3-pin) serial communication interface, power indicator LED, at single-mode fiber port para sa optical output.

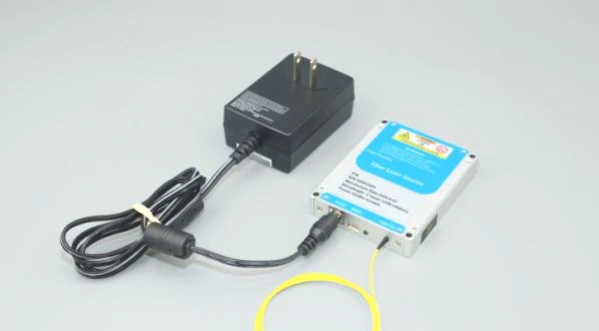

Step2.Power Supply:Ang default Ang power input port ay isang DC 5.5×2.1 mm interface; isang katugmang DC 5V power adapter ay kasama sa unit sa panahong iyon ng kargamento. Ang paraan para sa pagkonekta ng power adapter sa light source ang module ay inilalarawan sa kasamang figure; pakitiyak na ginagamit mo tanging ang orihinal, naka-bundle na power adapter. Ang paggamit ng hindi tugmang kapangyarihan ang adaptor ay maaaring magresulta sa pagkasira sa pinagmumulan ng ilaw. Bilang kahalili, isang bersyon na nagtatampok ng power cable na may hugis-U na terminal connector ay magagamit sa mapadali ang koneksyon sa isang switching power supply; gayunpaman, ang pagpipiliang ito ay dapat na partikular na hiniling sa oras ng pagbili.

Step3.Pagkonekta ng Fiber Patch Cords:Alisin ang dust cap mula sa fiber connector at siyasatin ang fiber end face; siguraduhin na ito ay walang kontaminasyon o pinsala bago ito ikonekta sa iba fiber-optic na bahagi o kagamitan sa pagsubok. Para sa mga high-power light source, ito ay inirerekomenda na gumamit ng fusion splicing para sa koneksyon.

Setp4.Pagkonekta sa Light Source Module sa Host PC:Gamitin ang orihinal na USB-to-RS232 serial data cable kasama sa light source module upang ikonekta ang module sa computer. Ang computer ay nangangailangan ng paunang pag-install ng isang dedikadong serial port driver upang maayos na makilala ang USB-to-RS232 cable; kung hindi, gagawin ng host software hindi makapagtatag ng tamang koneksyon o makipag-usap sa liwanag source module. Mangyaring makipag-ugnayan sa Box Optronics upang makuha ang kinakailangang driver.

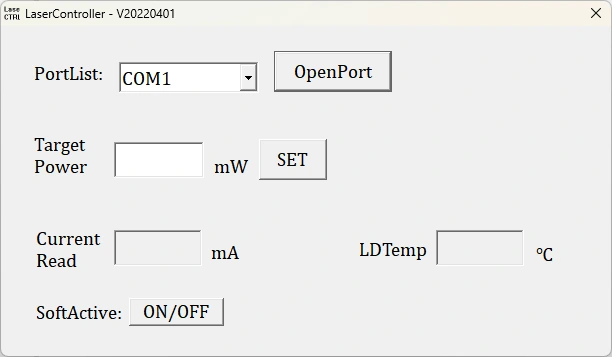

Step5.Software:Para sa mga produkto ng ASE light source module na may adjustable power, ang optical output power ay maaaring i-regulate sa pamamagitan ng host software; para sa fixed-power mga modelo, hindi maaaring isaayos ang antas ng kapangyarihan.

Pag-order impormasyon

hal: ASE-C-F7-20-SM-M

(Impormasyon ng order: C-band Low Flatness ASE Broadband Light Source, parang multo flatness≤7dB, 20mW output power, na may SM fiber, module package).

Para sa iba pang customized na mga kinakailangan, mangyaring makipag-ugnayan sa: sales06@boxoptronics.com

Datasheet at Testsheet

Datasheet

Testsheet

Mga tuntunin ng quote at pagbabayad

● Mga tuntunin ng quote

(1) EXW:

Kung mayroon kang DHL/ UPS/ FedEx account, iminumungkahi ng Box Optronics ang paggamit ang EXW. Nagpapadala kami sa pamamagitan ng iyong account; hindi namin sinisingil ang gastos sa pagpapadala.

(2) DAP:

Kung wala kang account, mangyaring paunang bayaran ang halaga ng pagpapadala para sa ang mga produkto.

(3) Iba pa

● Mga tuntunin ng pagbabayad

Available ang PayPal at T/T.

Lead time

Tumatagal ng humigit-kumulang 10 araw ng trabaho para sa produksyon. (Kung meron man sa stock, mas mabilis itong ipapadala.)

Maaaring tumagal ng 3-5 araw ng trabaho ang internasyonal na logistik.

Mga Tala sa Operasyon at Pagpapanatili

● Sa ilalim ng malinis na kondisyon sa dulo ng mukha, ang mga single-mode fibers (tulad ng Hi-1060, PM980, G652D, o PM1550) ay may teoretikal na pagpapaubaya sa kapangyarihan ng humigit-kumulang 200 mW ng tuluy-tuloy na liwanag. Dahil dito, para sa mga pinagmumulan ng liwanag at amplifier na may mga antas ng kapangyarihan ng output sa ibaba 200 mW, ang mga konektor ng hibla ng output maaaring isama sa iba pang single-mode fiber device gamit ang mga karaniwang adapter (fiber flanges). Gayunpaman, kung ang dulo ng fiber connector ay kontaminado, ito ay lubhang madaling ma-burn-out sa sandaling i-activate ang laser—kahit na ang napakababa ng laser power. Samakatuwid, bago gumawa ng anumang mga koneksyon sa hibla, ang connector end-face ay dapat na lubusang linisin gamit ang espesyal na paglilinis ng fiber mga kasangkapan. Higit pa rito, ang isang fiber end-face inspector ay dapat gamitin nang maingat suriin ang ibabaw upang matiyak na ganap itong walang alikabok at mga kontaminante bago magpatuloy sa koneksyon sa pamamagitan ng fiber flange.

● Kapag naglilinis, nag-iinspeksyon, o nagkokonekta ng mga fiber optic connector, ikaw dapat tiyakin na ang pinagmumulan ng liwanag ay hindi naglalabas ng liwanag; sa anumang pagkakataon dapat gawin ang mga operasyon habang aktibo ang ilaw. Sa pagkumpleto ng paggamit at pagkatapos magdiskonekta mula sa iba pang fiber optic connector, dapat ang connector nilagyan ng dust cap.

● Kung ang output fiber ay kailangang konektado sa isa pang fiber, ito ay inirerekomenda na gumamit ng fusion splicer.

● Hindi inirerekomenda na madalas na ipasok o alisin ang fiber optic mga konektor sa dulo ng output, upang maiwasan ang kontaminasyon ng alikabok—na maaari humantong sa tumaas na pagkawala ng pagpasok—o pinsala sa mga dulo ng fiber connector.

● Mangyaring mag-ingat laban sa kahalumigmigan, alikabok, at kaagnasan; tindahan sa isang tuyong lugar.

Quality Assurance at Serbisyong After-Sales

● Panahon ng Warranty:

Libreng pagkumpuni o pagpapalit ng mga depektong hindi dulot ng tao sa loob ng 1 taon mula sa pagbili. May bayad na mga serbisyo sa pagpapanatili pagkatapos ng 1 taon.

● Mga Pagbubukod mula sa Libreng Warranty:

Sa panahon ng libreng warranty, libreng pagkukumpuni o pagpapalit ng mga serbisyo ay ibibigay para sa mga pagkakamali na dulot ng mga isyu sa kalidad ng produkto. Gayunpaman, Box Pinapanatili ng Optronics ang karapatang tanggihan ang mga libreng serbisyo sa pagkukumpuni sa mga sumusunod mga kaso sa loob ng panahon ng warranty:

(1) Pinsala na dulot ng mga natural na salik (hal., kidlat, alikabok) o mga impluwensya sa kapaligiran.

(2) Mga malfunction dahil sa hindi tamang operasyon ng user.

(3) Malinaw na pisikal na pinsalang dulot ng pagkakamali ng tao.

(4) Hindi awtorisadong pag-disassembly, pagbabago, o pagkumpuni.

(5) Binago o hindi kumpletong mga label ng warranty sa housing.

(6) Pinsala o pagkawala sa panahon ng transportasyon.
